Установка багажника на автомобиль

Багажник на крышу какой фирмы лучше выбрать

Часто покупатели отдают предпочтение известным, широко разрекламированным брендам. Это не правильно, как утверждают специалисты, нужно делать выбор основываясь на стабильности и надежности производителя, а также на рекомендациях реальных покупателей. Для информирования читателей представлен краткий обзор на каждую торговую марку, представленную в рейтинге:

• Yakima — крупная корпорация из США, зарегистрированная в 1973 г. Выпускает исключительно автобоксы, крепления, аксессуары, предлагая большой выбор и хорошее качество за доступную цену.
• Amos — старейшая польская компания, основанная в 1957 г. Производит багажники для любых автомобилей, а также крепления, необходимую оснастку.
• Peruzzo — производитель багажных систем из Италии, изготавливает велосипедные крепления, запчасти, аксессуары. Компания имеет хорошую репутацию, двадцатилетний стаж работы в Европе.
• Lux — известный бренд из России, созданный в 2009 г. Входит в корпорацию «Омега-Фаворит», изготавливает багажные системы премиум-класса, реализуя их в страны Европы, Азии.
• Inter — еще один российский производитель автобоксов. Производит универсальные крепления различного типа. Считается одной из самых бюджетных компаний, выпускающих разнообразные, качественные модели.
• Atlant — торговая марка, основанная в 2001 г., ежегодно разрабатывает новинки, соответствующие европейским стандартам безопасности. Тестирует каждую линейку своей продукции, обладает множеством наград.
• Thule — популярный бренд из Швеции, зарегистрированный в 1942 г. Изготавливает багажники, прицепы, коляски, аксессуары, которые отвечают европейским стандартам качества.
• Евродеталь — компания, основанная в 1998 г., занимает одно из первых мест среди производителей багажных систем, предлагая большой выбор покупателям.
• Ficopro — еще один производитель из России, изготавливает автобоксы, коврики, крепления, аксессуары для автомобилей разных марок — отечественных и зарубежных.
• Hapro — популярный бренд из Голландии, зарегистрированный в 1953 г. Выпускает багажники на крышу и крепления к ним, которые проходят серию тщательных испытаний. Изделия Hapro соответствуют всем стандартам безопасности.
• Sotra — группа компаний из Чехии, под своей маркой изготавливает автомобильные боксы, коврики для салона, коврики для багажного отделения. Считается одной из лучших торговых марок Европы.
• Saturn — крупная компания из Германии, зарегистрированная в 2005 г., входит в состав украинской корпорации KTD Group, является обладателем авторитетных наград, успешно реализует товары на рынках Европы, Африки, Ближнего Востока.
• Terra Drive — популярный бренд из России, выпускающий автомобильные багажные системы. Предлагает автобоксы для машин по доступным ценам. В производстве использует высококачественный ABC пластик.

Перед установкой

Выберите тип багажника.

Чтобы избежать неприятных сюрпризов для удовлетворения ваших конкретных потребностей выберите необходимую конструкцию, которую вы смонтируете на крыше автомобиля. Всё зависит от того, что вы хотите перевезти — лыжи, матрас, чемодан, велосипед или лодку. Поскольку тип крепления диктует выбор наиболее подходящего типа багажной системы, дополнительные факторы также должны быть рассмотрены. Всегда есть детали, которые повлияют на правильность выбора. Учитывайте, что установить багажник на крышу своими руками может даже начинающий водитель.

Материал и отделка

Кроме всего прочего, важно определить материал, который используется для изготовления стержней крыши, а именно: сталь или алюминий. В случае монтажа багажной системы для одноразового использования лучше установить автобагажник из стали. К минусам стальных крепёжных деталей при регулярном использовании или долгом путешествии относится снижение аэродинамики

Поэтому в таком случае лучше выбрать алюминиевые рейлинги, которые обеспечат меньший расход топлива

К минусам стальных крепёжных деталей при регулярном использовании или долгом путешествии относится снижение аэродинамики. Поэтому в таком случае лучше выбрать алюминиевые рейлинги, которые обеспечат меньший расход топлива.

Выбирая конструкцию, рассмотрите уровень коррозии, если вы проживаете в морских регионах или во влажном климате. Коррозионно-стойкие покрытия выполнены из прочного материала, такого как алюминий, который продлит срок службы продукта.

Выберите систему аэродинамики, которая минимизирует раздражение, вызванное шумом ветра во время движения.

Размеры багажника

Выберите конструкцию, которая будет достаточно большая, чтобы удовлетворить требованиям. Те, кто регулярно перевозит на автомобиле спортивный инвентарь, имеют другие потребности, чем те, кто использует багажник на крыше транспортного средства для хранения вещей во время отпуска раз в год. Регулируемая конструкция является идеальным решением для тех, кто хочет выбрать более универсальные модели.

Определите нагрузку

Рейлинги на крышу разработаны так, чтобы противостоять определённому предельному весу. Как правило, они могут выдерживать нагрузку в 75 кг, хотя некоторые модели достигают максимальной нагрузки 100 кг. Кроме того, не забудьте рассмотреть вес, с которым может справиться ваш конкретный автомобиль. Не нужно устанавливать конструкцию, которая может выдерживать нагрузку 100 кг, если крыша вашего транспортного средства рассчитана на 70 кг.

Видео о правильной установке багажника на крышу авто:

Рассмотрите систему крепления багажника, который находится на вашем транспортном средстве. Смотря по многочисленным моделям, рейлинги на крыше могут быть присоединены либо на продольных направляющих, либо на опорных точках

Обратите внимание, что некоторые автомашины просто не предназначены для установки автобагажника с рейлингами. Кроме того, некоторые крепёжные детали могут быть несовместимы с конкретным видом транспортного средства

Выбор багажника с учетом прочности крыши

Теперь к вопросу выбора багажника

Первое на что нужно обратить внимание – крепление корзины. Если все же планируется перевозка тяжелых грузов, стандартных четырех точек может не хватить

При движении по ухабам и ямам груз может продавить и погнуть корзину. В этом случае лучше отдать предпочтении моделям с шестью точками крепления и выше.

Второе – материал изготовления самих креплений. Лучше отдать преимущество изделиям из высокопрочной стали. Ситуации бывают разные и потерять багажник на ходу будет не очень приятным сюрпризом для водителя.

Третье – расчет транспортируемого веса и предельной прочности крыши автомобиля. К примеру, выбранный багажник весит пятнадцать килограмм, а рассчитан он на транспортировку двухсот килограмм. Это значит, что общий вес на крыше будет равен двухсот пятнадцати килограммам. А теперь нужно заглянуть в паспорт автомобиля. В нем можно узнать максимально допустимую нагрузку на крышу. Например, в «Chevrolet Niva» максимально допустимая нагрузка – семьдесят пять килограмм груза, или сто при распределенной нагрузке. Если мы поставим на этот автомобиль багажник весом в пятнадцать килограмм, нагрузим на него еще двести и поедем покорять бездорожье ­– есть большой риск превратить машину в кабриолет. В таких случаях следует выбирать багажник меньшей грузоподъемности или следить за нагрузкой. Единственный выход для тех, кому все-таки нужно превысить заводские нормы в нагрузке ­– объединить багажник и силовой каркас автомобиля в единую конструкцию.

Четвертое – следует обратить внимание на расположение креплений корзины, они не должны попадать на мягкие участки над стеклами и дверьми. Все крепления должны становится на места силовых сочленений кузова

Стоит обратить внимание и на размер изделия – корзина не должна выступать за габариты автомобиля.

Плюсы и минусы экспедиционных багажников

Если вы всё ещё не уверены, нужен ли вам багажник в подобном месте, ознакомьтесь с преимуществами и недостатками этой детали. Положительные стороны экспедиционного багажника довольно очевидны:

• он позволяет перевозить больше вещей;
• защищает крышу и её лакокрасочное покрытие от внешних повреждений сверху;
• появляется возможность перевозить крупногабаритные предметы;
• при надёжной фиксации груз не упадёт;
• перевозимые предметы не загораживают обзор водителю;
• освобождается место в салоне автомобиля;
• для некоторых конструкций кузова появляется возможность увеличить объём салона за счёт опустевшего багажного отделения;
• можно установить газобаллонное оборудование в освободившийся штатный багажник;
• такую деталь несложно сделать своими руками

К сожалению, есть у такого багажника и отрицательные качества:

• вес перевозимых предметов ограничен грузоподъёмностью автомобиля;
• расход топлива увеличивается на 2 л на каждую тысячу километров при пустом установленном багажнике;
• придётся прикладывать определённые физические усилия, поднимая груз на высоту машины;
• при избыточном наполнении багажника или плохой фиксации можно потерять часть вещей;
• неправильно закреплённые конструкции гремят и мешают водителю;
• аэродинамика автомобиля снижается, за счёт чего уменьшаются возможности при разгоне и манёврах;
• машина становится менее устойчивой к боковому ветру;
• высота автомобиля увеличивается, а значит, следует быть внимательнее при проезде через тоннели или под низкими арками.

Необходимость установки экспедиционного багажника напрямую зависит от особенностей эксплуатации автомобиля. Если вы часто путешествуете, любите кататься с семьёй и друзьями на велосипедах или занимаетесь дачными работами, то подобный элемент автомобиля будет для вас незаменим. Во всех остальных случаях иметь подобный багажник тоже не будет лишним, к тому же его всегда можно демонтировать и оставить в гараже, а при необходимости установить обратно.

Читать далее: Инструкция по чистке системы кондиционирования автомобиля своими руками

Наиболее распространенные типы самодельных багажников — это автомобильный бокс и сварочная конструкция, состоящая из алюминиевых или стальных профилей.

Реечный багажник на крышу является более функциональной конструкцией. Объем реечного отсека на крыше любой модели ВАЗ в два-три раза превышает объем автобокса на внедорожнике Toyota.

Преимущества очевидны:

• конструкцию можно устанавливать временно;
• легкость при перевозке крупногабаритных предметов: труб, велосипедов, досок и пр.;
• защита крыши автомобиля;
• увеличение объема грузового отсека в два-три раза.

Недостатки:

• снижение аэродинамики автомобиля;
• при весе груза на крыше от 50 кг на 10-20% снижается устойчивость авто при боковых порывах ветра;
• управление авто становится более сложным.

Универсальный багажник для автомобиля

Неопытному мастеру лучше начинать с изготовления самого простого типа багажника. По сути, предстоит сделать две поперечины. Для этого понадобится:

• металлопрофиль, например, размерами 20Х30 мм и толщиной стенки 1,5–2,0 мм (в идеале — алюминиевый, поскольку он легче);
• хомуты для глушителя — 4 штуки. С их помощью багажник будет крепиться к крыше (в случае, если имеются рейлинги);
• монтажная пена;
• машинка для шлифовки;
• стеклоткань плотностью 300 г/кв. м.;
• краска.

Пошаговое изготовление

Чтобы изготовить багажник в соответствии с параметрами авто и надёжно закрепить его на крыше, следуйте приведённому ниже алгоритму:

1. Для начала распиливаем поперечины. Длина поперечин должна соответствовать ширине кузова автомобиля.
2. Поперечины покрываем пеной как изнутри, так и снаружи. Слой должен быть довольно плотным: это позволит на следующем этапе придать поперечинам необходимую форму.
3. После высыхания пены стачиваем её при помощи шлифовальной машинки. На первом этапе придаём профилю форму правильного параллелепипеда, а затем вносим конструктивные изменения в целях улучшения аэродинамики, в частности, стачиваем углы.
4. Поскольку пена имеет рыхлую структуру, поперечины можно дополнительно замазать шпатлевкой для автомобиля — так их поверхность станет ровнее.
5. Обматываем поперечины стеклотканью в три слоя.
6. Красим поперечины и ждём высыхания.
7. В это время займёмся изготовлением крепежей. В нашем случае мы решили пойти по пути наименьшего сопротивления и воспользоваться хомутами для глушителя. Их нужно подготовить — подпилить нижнюю часть хомута, чтобы получилась ровная пластинка для более плотного прилегания.
8. Просверливаем в поперечинах отверстия. С каждой стороны должно получиться по два симметрично расположенных отверстия. Расстояние между ними должно совпадать с «ушками» хомута.
9. Закрепляем поперечины на рейлингах. Чтобы не повредить поперечины хомутами, в местах их соприкосновения можно положить резиновые прокладки.

Универсальный багажник для автомобиля

Неопытному мастеру лучше начинать с изготовления самого простого типа багажника. По сути, предстоит сделать две поперечины. Для этого понадобится:

• металлопрофиль, например, размерами 20Х30 мм и толщиной стенки 1,5–2,0 мм (в идеале — алюминиевый, поскольку он легче);
• хомуты для глушителя — 4 штуки. С их помощью багажник будет крепиться к крыше (в случае, если имеются рейлинги);
• монтажная пена;
• машинка для шлифовки;
• стеклоткань плотностью 300 г/кв. м.;
• краска.

Статья в тему: Как определить износ тормозных дисков?

Пошаговое изготовление

Чтобы изготовить багажник в соответствии с параметрами авто и надёжно закрепить его на крыше, следуйте приведённому ниже алгоритму:

1. Для начала распиливаем поперечины. Длина поперечин должна соответствовать ширине кузова автомобиля.
2. Поперечины покрываем пеной как изнутри, так и снаружи. Слой должен быть довольно плотным: это позволит на следующем этапе придать поперечинам необходимую форму.
3. После высыхания пены стачиваем её при помощи шлифовальной машинки. На первом этапе придаём профилю форму правильного параллелепипеда, а затем вносим конструктивные изменения в целях улучшения аэродинамики, в частности, стачиваем углы.
4. Поскольку пена имеет рыхлую структуру, поперечины можно дополнительно замазать шпатлевкой для автомобиля — так их поверхность станет ровнее.
5. Обматываем поперечины стеклотканью в три слоя.
6. Красим поперечины и ждём высыхания.
7. В это время займёмся изготовлением крепежей. В нашем случае мы решили пойти по пути наименьшего сопротивления и воспользоваться хомутами для глушителя. Их нужно подготовить — подпилить нижнюю часть хомута, чтобы получилась ровная пластинка для более плотного прилегания.
8. Просверливаем в поперечинах отверстия. С каждой стороны должно получиться по два симметрично расположенных отверстия. Расстояние между ними должно совпадать с «ушками» хомута.
9. Закрепляем поперечины на рейлингах. Чтобы не повредить поперечины хомутами, в местах их соприкосновения можно положить резиновые прокладки.

Как самому сделать багажник на крышу автомобиля

Для умелых автовладельцев, в собственности которых есть гараж с минимальным набором инструментов, сделать самодельный багажник на крышу машины не составит труда. Для работы понадобится:

• металлический профиль сечением 20х30х1,5 или 20х40х1,5;
• отрезная машинка (болгарка);
• дрель или шуруповерт с набором сверл до 10-12 мм;
• крепежный материал (болты, гайки, шайбы или хомуты для трубы глушителя);
• сварочный аппарат (полуавтомат или конвертор);
• термоусаживаемые трубки;
• песок или монтажная пена;
• строительный фен;
• краска, кисточка.

Cамодельный багажник на рейлинги

Первый вариант багажника — простейший без сварки, делается так:

1. Измерьте расстояние между рейлингами.
2. К полученным параметрам прибавьте 10 см и по этим размерам отрежьте 2 куска профильной трубы.
3. Затем уложите поперечины на рейлинги и отметьте места будущих отверстий, в которые будут вставлены хомуты глушителя. Просверлите.
4. После сверловки примерьте самоделку на машине. Если вас все устраивает, то: разберите, покрасьте, высушите феном и установите на машину окончательно.

Второй вариант самодельного авто багажника на крышу более сложный, так как потребует сварочных работ. Здесь понадобится два вида профильной трубы: 20х20 и 25х25. Это необходимо для того, чтобы одна труба входила в другую. Процесс изготовления выглядит так:

1. Нарежьте 4 небольших куска из трубы 25х25 длиной по 100 мм (для ригелей).
2. Просверлите в них по 2 отверстия диаметром 12 мм.
3. Приварите к каждому отверстию по гайке.
4. Сделайте стяжные пластины из металла 100х25 и просверлите в каждой по 2 отверстия.
5. Отрежьте 2 куска профильной трубы 20х20, на 10 см больше, чем ширина между рейлингами.
6. Приварите с одной стороны заглушку на каждую поперечину.
7. Набейте рейки песком или заполните монтажной пеной для плотности.
8. Заварите входные отверстия.
9. Примерьте импровизированные ригели на поперечины.

Ригель на рейке

Самодельный ригель на рейке:

1. Чтобы труба не ходила в крепежах, сделайте фиксирующий болт.
2. Облачите рейки в термоусадочные трубки или покрасьте эмалью.
3. Установите самоделку через резиновые прокладки, чтобы не поцарапать рейлинги.

Если у вас нет профильной трубы или времени на изготовление, то можно соорудить самодельный багажник на рейлинги автомобиля из деревянных брусков. Вместо крепежа используйте куски проводов электропроводки (проволоку).

Установка багажника на Газель

Багажник на газель

Багажник на газель обычно это универсальный багажник на микроавтобус. Он состоит из комплекта поперечин с опорами. Дугообразные ограничители препятствуют смещению груза. Элементы багажника выполнены из прочной трубы, что обеспечивает прочность и надежность багажника. По своему весу он достаточно легкий, однако выдерживает основательные нагрузки.

Иными словами багажник на газель называют грузовой корзиной. В нем предусмотрена регулировка расстояния между лапами опор корзины. Платформа из металлических труб имеет боковые ограничители, которые крепятся к крыше автомобиля с помощью шести сдвоенных опор. И корзина, и опоры изготавливаются из металлических труб различного сечения.

В последнее время набирает популярность модернизированная корзина Big Weight Strong. После анализа и испытаний был создан улучшенный багажник на газель. Теперь она комплектуется также лестницей, которая крепится на заднюю дверь. Грузоподъемность до 500 кг. Вот только отсутствуют ПВХ –чехлы на поперечных трубах. Выполнена в черном цвете. При заказе можно изменить цвет на любой подходящий именно вам.

Вот решил я, что пора бы и заняться чем-то конкретным, а не только разводить писанину о планах. Почему-то из огромного списка того, что нужно сделать, я решил начать с экспедиционного багажника. Ну что же, начнемс.

Выбор формы: Экспедиционный багажник в виде площадки

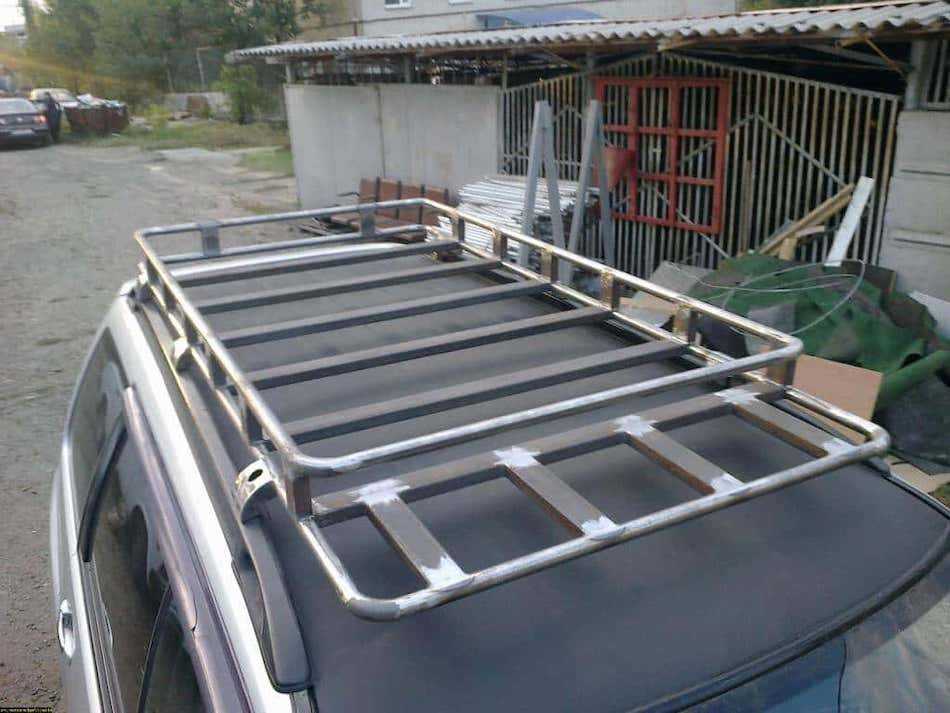

Решил остановить свой выбор на багажнике в форме простой площадки. На Патриоте стоял полноценный багажник с бортами и их наличие не показалось мне необходимы. Все что кладется на верх обязательно хорошенько привязывается стяжками, поэтому и так не упадет, а вот для перевозки более габаритных вещей бортики несколько раз были преградой. Так же это дополнительный ненужный вес. Если, вдруг, я почувствую уж крайнюю необходимость в бортиках, то никогда не поздно их приварить / прикрутить.Экспедиционный багажник в виде площадкиКупить или сделать самому

Это даже не обсуждалось — конечно делать самому. И выбор этот далеко не потому, что на первый взгляд кажется, что данный вариант дешевле (если учесть помимо материалов, инструмента еще и затраченное время, то получается далеко не дешево), а просто есть дикое желание делать, что-то своими руками. В голове уже давно вертелись мысли того, что я хочу. Гараж — есть, рулетка — есть, металл можно купить, сварка — есть, варить — научусь.

Приступаем к работе

Померил размеры, прикинул, набросал на телефоне эскизик.

первые наброски и в evernote

Дальше посчитал, какие материалы, а так как багажник должен был получится достаточно длинным, то для перевозки металла решил снять часть перегородки, тем более, что чуть позже она будет совсем демонтирована и заменена на новую.

Материалы для багажника

Так как соболь достаточно обтекаемый автомобиль, то и багажник не должен, на мой взгляд, содержать острых углов. В качество основного контура выбрана труба с с внутренним диаметром 20мм и толщиной стенки 2,8мм, или как проще 3/4 дюйма. Так как трубогиба у меня нет, да и искать его у кого-то тоже не планировал, то просто купил в строительном магазине подходящие по размеру отводы

отводы для скругленных углов

Разновидности багажников

Грузовой отсек на верху авто, как правило, используется редко: багажник для велосипеда, например, может потребоваться несколько раз в год. Поэтому владельцы отдают предпочтение съемным конструкциям, которые легко устанавливаются при необходимости и так же просто демонтируются. Любой багажник снижает аэродинамические показатели машины, увеличивает расход топлива и может усложнить управление.

Изделия различаются по конструкции, материалу, типу монтажа и назначению. В зависимости от того, какие грузы планируется перевозить, выбирают и тип багажника. Для дальних поездок удобным будет экспедиционный, если планируется единичный перевоз канистры или колес, достаточно установить продольный или поперечный профиль.

По конструкции

Самые распространенные конструкции:

• поперечины;
• автобоксы;
• экспедиционные;
• специализированные.

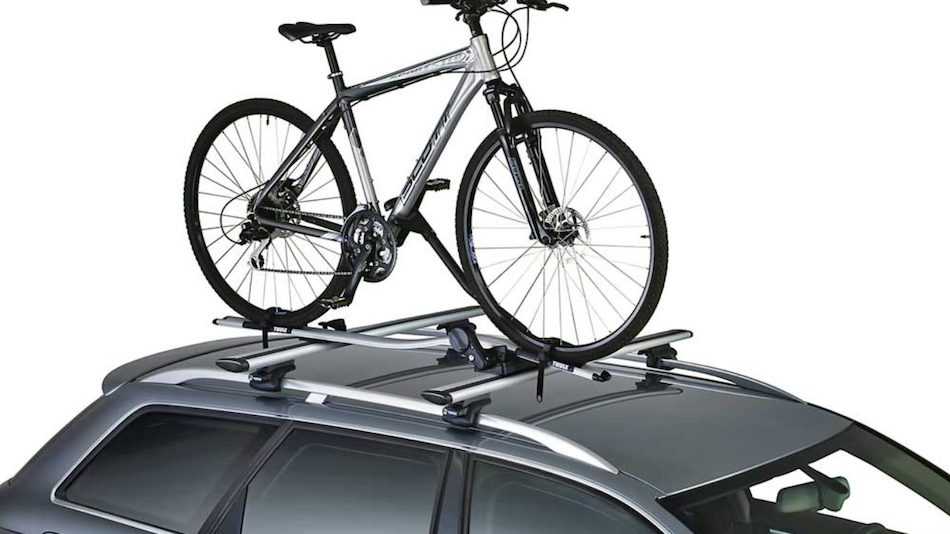

Багажник для велосипеда

Специализированные багажники предназначены для перевозки конкретных предметов и имеют специальные фиксаторы, крепежи и ремни, например, для установки лодки или велосипеда. Не всегда габаритный груз можно перевозить на крыше (по правилам, выступающая часть багажника спереди не должна навивать над лобовым более чем на 20 см, груз не должен выступать сзади за общие габариты авто). Для масштабных перевозок лучше использовать фаркоп и прицеп.

Экспедиционные отсеки – это корзины с бортами, которые устанавливаются на поперечины (рейлинги) или имеют индивидуальную конструкцию и устанавливаются на крышу.

Автобоксы бывают жесткими и мягкими. Легкие закрытые отсеки изготавливаются под определенную марку, имеют оптимальные формы для нивелирования снижения аэродинамики, предусмотренный крепеж. Жесткие кофры предназначены для перевозки личных вещей.

Поперечины. Самый распространенный класс, представляют собой сварную или пвх-конструкцию в виде поперечно установленных планок. На поперечные панели можно закрепить груз, установить корзину или багажник с бортом. Универсальная конструкция подходит для транспортировки груза нестандартной формы.

Если штатно не предусмотрена установка дополнительного отсека, крепление багажника на крышу автомобиля своими руками делается самостоятельно за водосток или с помощью кронштейнов в дверные проемы.

Назначение

Для микроавтобусов используются стальные рейлинги и поперечины, которые выдерживают до 150 кг веса на две опоры. Для легковых автомобилей стандартным считается вес багажа (вместе с весом багажника) до 75 кг.

Пластиковые боксы, установленные на алюминиевые поперечины, можно нагружать до 70 кг. Если для поперечин используется легкий пластик, общая грузоподъемность не должна превышать 50 кг.

Согласно ст. 12.21 КоАП РФ груз на крыше должен быть жестко зафиксирован, не должен менять центр тяжести авто, препятствовать обзору. Если груз выступает за габариты авто спереди и сзади больше чем на 1 метр, по бокам более чем на 0,4 м, по периметру необходимо повесить габаритные огни оповещения и табличку «крупногабаритный груз».

По материалу

Грузоподъемность багажника зависит от материала изготовления: чем мягче материал, тем меньший вес на него можно установить.

Стальные корзины имеют большой вес, трудно монтируются и снимаются, но способны выдерживать 150 кг. При перегрузке или неправильном распределении груза крепеж поперечин может погнуть крышу.

Багажник на крыше

Алюминиевые поперечины – самый распространенный материал, не окисляются, легкие, выдерживают нагрузку до 75 кг. Если согнутся от большой тяжести, прогнут крышу.

Из пластика АБС. Легкие, жесткие панели используются для продольных перекладин, изделия с металлической вставкой выдерживают максимальную нагрузку. Рейлинги устанавливаются в штатные места.

Сделать багажник на рейлинги автомобиля своими руками проще, чем мастерить отдельные крепежи для установки корзины на водоотводные каналы. Потребуется 4-6 хомутов или фиксаторов, которые плотно прикрепят основу на рейлинг.

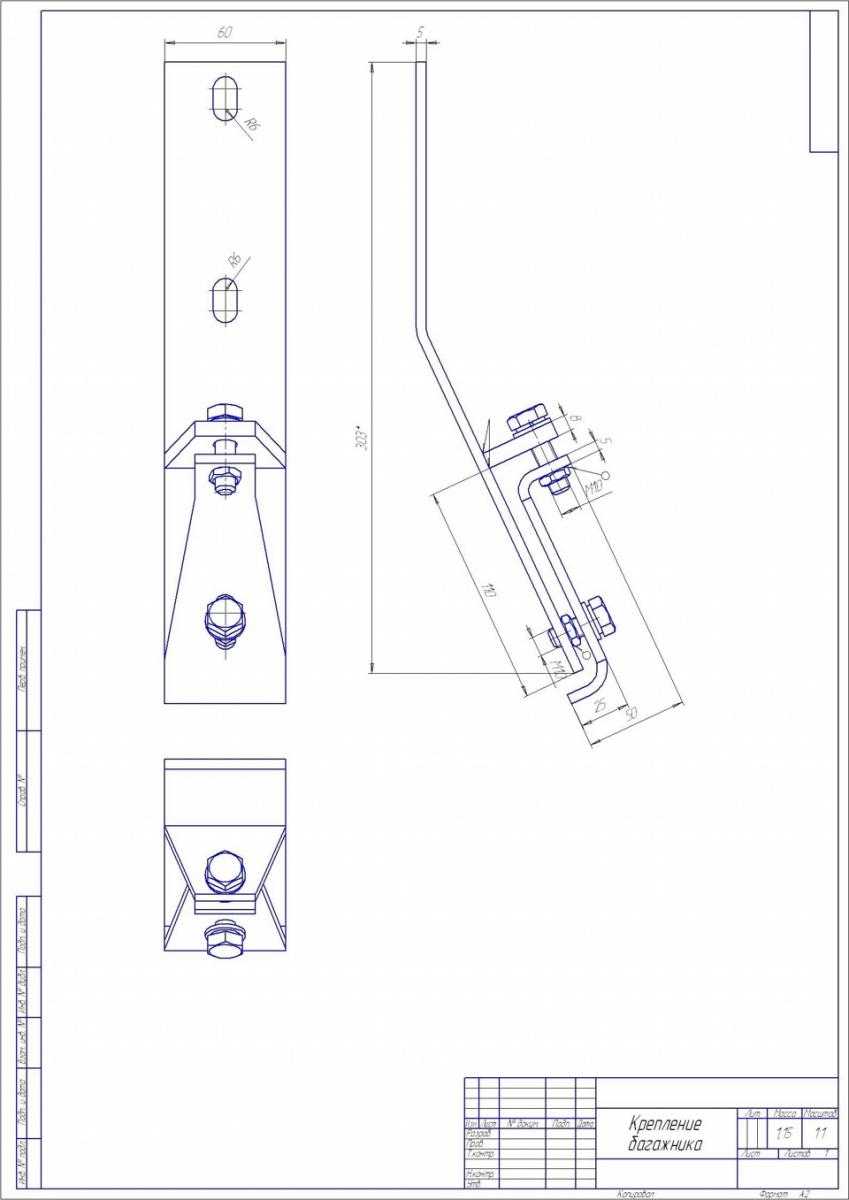

Чем закрепить?

Вариант установки багажника напрямую зависит модели автомобиля и особенностей конструкции крыши.На крышах «классики» отечественного производителя, а так же на старых иномарках предусмотрен продольный водосток, который используется под фиксацию багажника.

Под такой тип установки изготавливаются или приобретаются металлические упоры с зажимом. Такая конструктивная особенность автомобильной крыши дает возможность фиксировать багажники разных конструкций и габаритов

Для современных моделей с продольными рейлингами можно использовать готовые хомуты для крепления глушителя или изготовить зажим самостоятельно.Для этого по размерам подбирается и изгибается металлический лист. В нем сверлятся отверстия для винтового крепления к багажнику.

Подготовительные работы

В зависимости от модели машины, замеряют размер крыши и определяют места будущих опор. После определения параметров, нужно определиться с будущей конструкцией. Сразу следует продумать места крепления к крыше автомобиля, просчитать вес рамы и компонентов. В конце подготовки — сопоставляют чертеж платформы с данными, приведенными в технических условиях на транспортное средство.

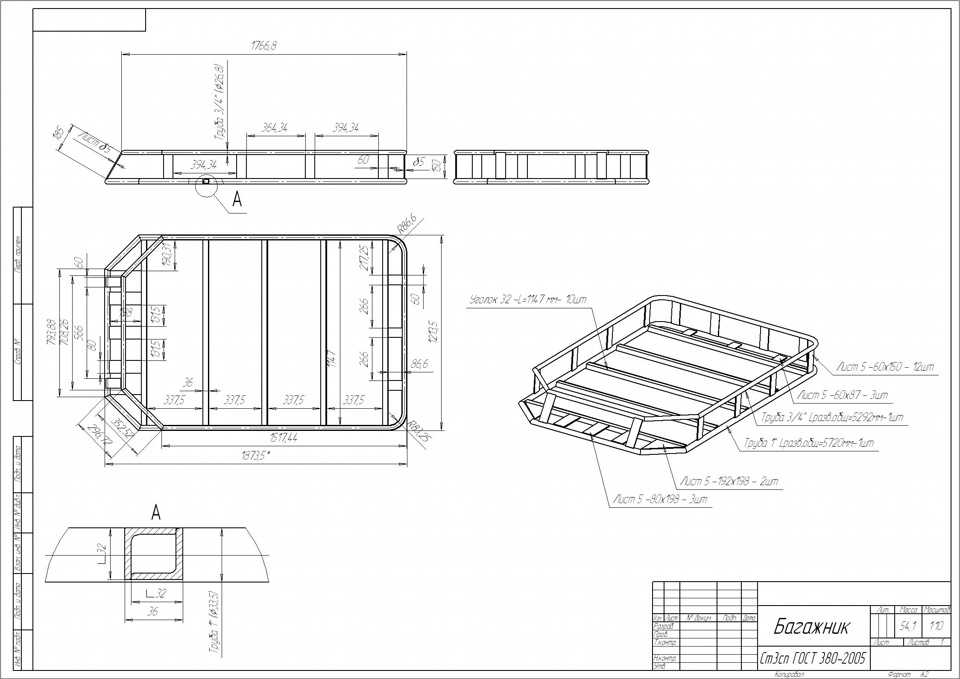

В качестве примера приведен расчет экспедиционного багажника, сделанного своими руками, для Нивы. Габаритный размер площадки: 1500 х 1230 мм.

2. Изготовление несущего каркаса

По размерам ширины и длины из прудка нарезают стойки. Из них сваривают прямоугольник. Спереди и сзади (напротив противоположных точек крепления конструкции к рейлингам), в середину рамы закрепляют прудки.

Для предотвращения прогиба платформы при нагрузке, в свободную внутреннюю плоскость — на равных расстояниях — добавляют еще 2—3 ребра жесткости, изготовленных из профильного металла. На данном этапе работ получается рама-решётка с рядом параллельных перемычек.

Продолжают усиление конструкции рамы при помощи небольших отрезков профильной трубы. Их нарезают заранее таким образом, чтобы внутри образовались ячейки, близкие к квадратной форме.

3. Улучшение аэродинамических качеств конструкции

С целью создания условий для лучшего скольжения потоков воздуха, к передней части экспедиционного багажника, сделанного своими руками, приваривают дополнительную конструкцию в виде трапеции.

Размер основания геометрической фигуры равен ширине изготавливаемой платформы. Меньшая часть трапеции выбирается произвольным образом. Рекомендуемые углы наклона граней: 30-45 градусов.

У каждой из двух мест сгиба при помощи болгарки (или иного разделительного инструмента) выбираются сектора. Делать это нужно таким образом, чтобы до конца профиля оставалась перемычка в 5—7 мм. Дальше конструкцию нагревают и сгибают таким образом, чтобы получилась трапеция. Места соприкосновения материала в углах обрабатывают электрогазосваркой и накрепко соединяют с платформой. Для усиления каркаса, со стороны трапеции устанавливают 2—3 коротких перемычки.

4. Изготовление бортов и крепление к основной раме

В местах, намеченных для опор, просверливают отверстия. С целью предотвращения случаев ослабления конструкции, их укрепляют с помощью втулок. Они вдеваются в просверленные пазы и накрепко привариваются в местах стыковки с металлическим основанием.

Для крепления шпильки в профиле просверливают по 2 паза диаметром 8 мм. В каждый вставляют шпильку и по диаметру обрабатывают электросваркой. Вкладыш отрезают на необходимую длину и закрепляют посредством резьбы.

Две боковые перекладины, имеющие форму трапеции, изготавливают по такому же принципу как описан в пункте №3. Более широкой частью конструкции является сторона, которая крепится к платформе. Необходимо следить за тем, что угол наклона трапеции у правой и левой боковин был одинаковым.

Изготовление передней и задней перекладин опор. Для того чтобы сделать перемычки с обоих концов перекладины, к конструкции приваривают отрезки шпилек. В месте схода опор боковины — у тупого угла трапеции — крепят втулку. Концы шпилек продевают во втулки и дополнительно обрабатывают сваркой.

При желании дополнить конструкцию элементами крепежа для hijack, противотуманных фонарей, лопаты, антенны и иных, столь необходимых в дороге грузов, покупают готовые элементы (или изготавливают согласно собственным проектам), а затем производят монтаж на сделанную раму.

https://youtube.com/watch?v=H1GOcXcOajk

Крепление поперечин

Чтобы закрепить уже приготовленные поперечины к рейлингам нужно сделать в них специальные отверстия. Отмеряйте их симметрично с обеих сторон, учитывая при этом отверстия в крепежных пластинах, которые мы заготовили ранее. После того как просверлите отверстие, можно начинать крепить багажник. Выполнив все условия, на закрепление у вас уйдет не более 15 минут. Если заметите, что крепеж где-то неплотно прилегают, то можно использовать резиновые прокладки, даже самодельные.

Если загрузить больше, то вы рискуете не только навредить не только багажнику, но и самой крыше. К тому же, если это тяжелый негабаритный груз, то нужно учитывать, что закрепить его требуется правильно.

Как видим, ничего сложного в самостоятельном выполнении багажника на крышу нет, процесс не требует каких-то особенных знаний и все вполне по силам сделать самостоятельно. Все возможно сделать прямо в гараже любого автолюбителя, инструмент требуется минимальный. Главное, не забывать про технику безопасности во время работы.
