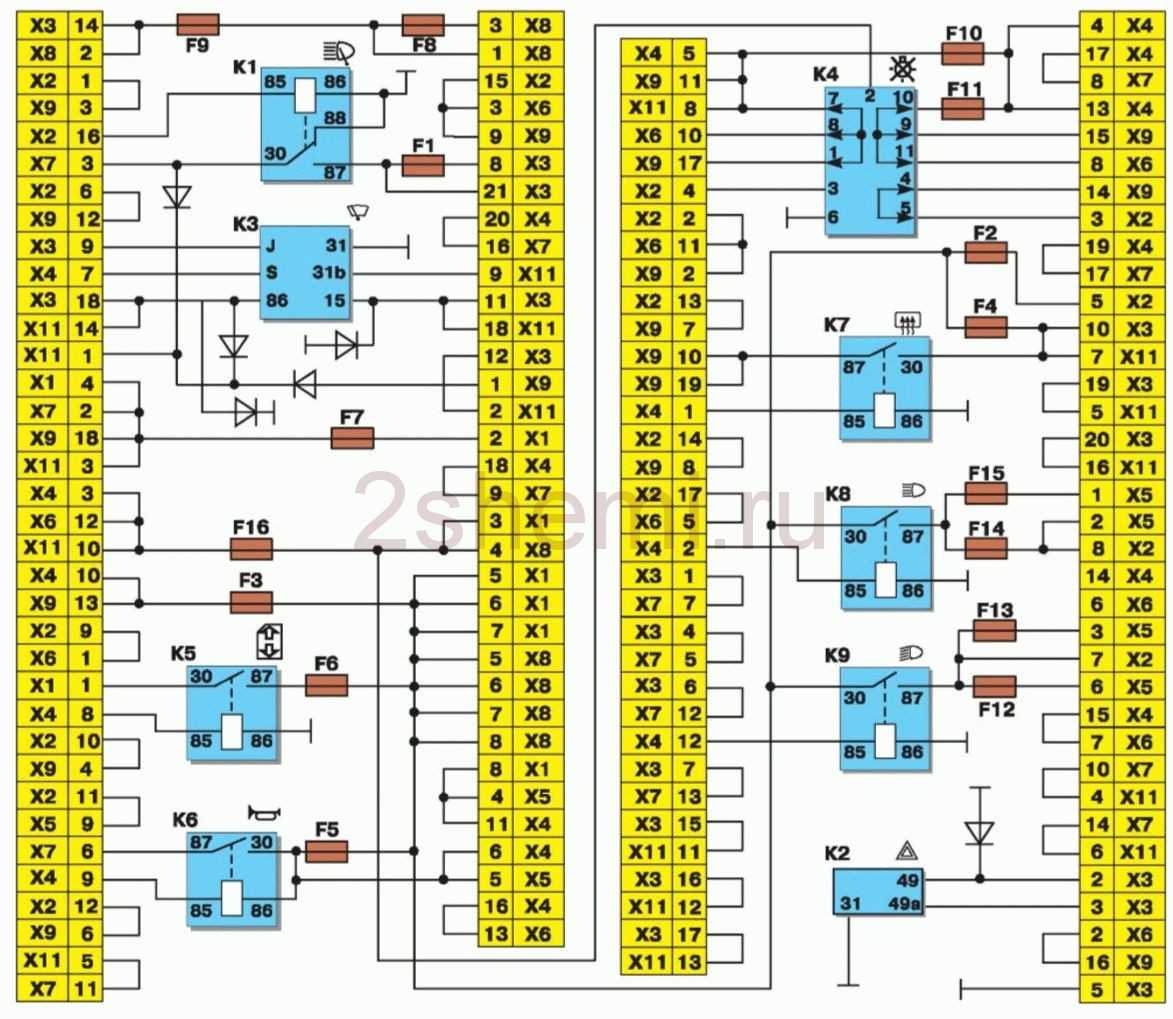

Схема блока реле и предохранителей 2109

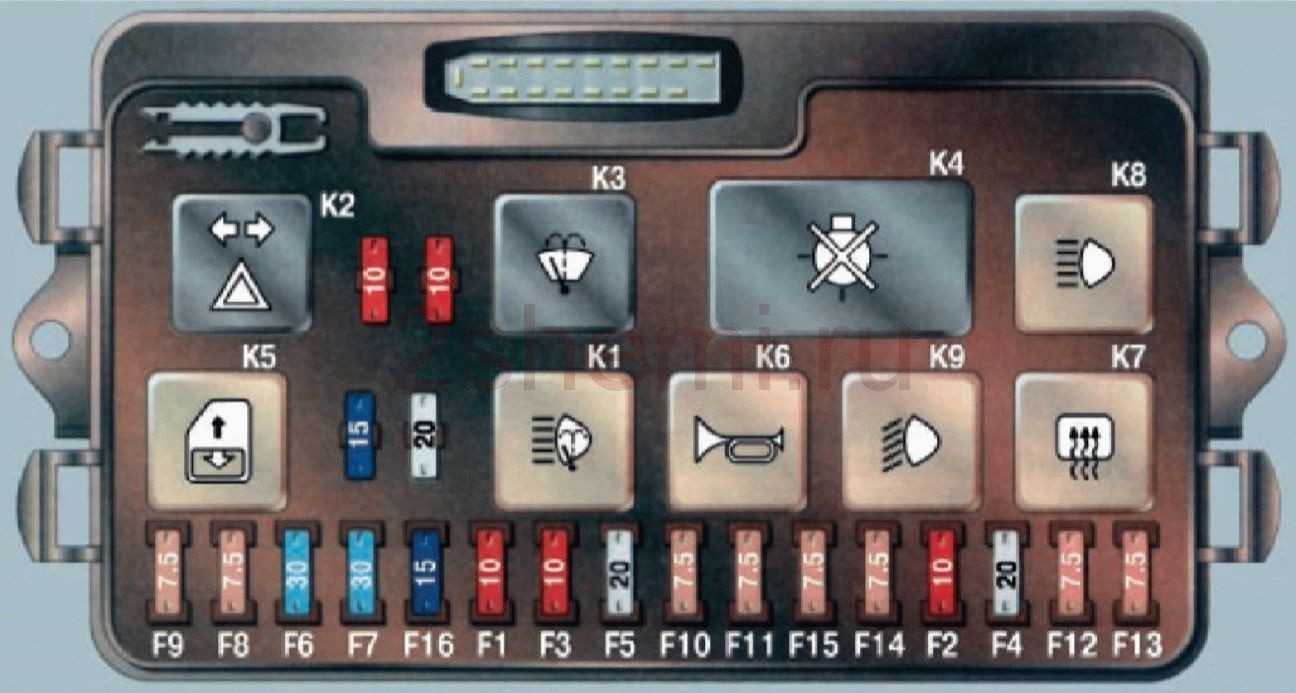

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Советы профи: как выбрать новые форсунки хорошего качества

Правильнее всего будет искать новые форсунки для своего авто, ориентируясь на VIN-код. Объясняется это тем, что практически все детали инжекторного двигателя относятся к одному типу, подогнаны друг под друга. Если при выборе форсунок допустить ошибку, двигатель начнет «троить» и потеряет мощность.

Нужно отметить, что опираясь только на технические характеристики, подобрать подходящую новую форсунку вряд ли получится. Дело в том что, модели одной линейки, но разных годов выпуска, могут оснащаться разными деталями. В этой ситуации лучший выход – узнать коды старых форсунок и найти такие же.

Важный момент: не путайте форсунки для бензина с форсунками для газа. Работают они по-разному. Так, газовая форсунка отличается тем, что имеет малое сопротивление – если на нее подать 12 вольт, она сразу сгорит.

Что касается производителей, то, конечно же, рекомендуется покупать продукцию проверенных брендов. Это, в первую очередь, Siemens, Bosch (Германия), Delphi (США). Из более дешевых вариантов подойдут altek, OMVL (Италия), Hana (Южная Корея).

Дут ваз 2109 инжектор высокая панель


Представляем две схемы подключения датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099 и их модификаций с карбюраторным двигателем.Электрическая схема подключения датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722 и «низкой» панелью приборов (до 1998 г.в.)

Электрическая схема подключения датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114 и «высокой» панелью приборов (после 1998 г.в.)

Особенности схемы подключения датчика уровня топлива

Примечания и дополнения

— Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099 установлен в бензобаке на топливозаборнике. Он представляет собой поплавковый реостат, меняющий свое сопротивление в зависимости от положения поплавка. Подробнее: «Датчик уровня топлива автомобилей ВАЗ 2108, 2109, 21099».

Стоит ли переделать карбюратор на инжектор

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

  • Во-первых, нельзя со стопроцентной уверенностью утверждать, что инжекторный двигатель экономичнее. Если дело в экологических характеристиках, тогда об этом можно задуматься. Однако, для этой цели, вместо инжектора можно использовать одно из вихревых аэродинамических устройств, например, Эковихрь или Экотоп. Кроме того, устанавливается такая система в считаные минуты.
  • Во-вторых, замена карбюратора достаточно дорогое удовольствие. Стоимость всех деталей, а их около 50, может составить приблизительно 500 у. е. или больше.
  • Кроме того, если вы не уверены в своих умениях, работу лучше предоставить профессионалам. Если вы никогда не сталкивались даже с мелким ремонтом двигателя ВАЗ 2109, то, возможно, стоит поискать другие способы решения проблемы.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

https://youtube.com/watch?v=KiINTYsnrkQ

ДПКВ (Датчик Положения Коленчатого Вала)

Нужно отметить, что это один из основных датчиков, который нужен для работы всего двигателя в целом.

Формирует электрический сигнал при изменении углового положения специального зубчатого диска, который крепится на коленчатом валу. Очень выносливый и очень простой элемент. Устанавливается на крышке масляного насоса, конструктивно похож на кусок магнита с катушкой тонкого провода. Призван определить – цилиндр, время подачи топлива, и время подачи искры.

ПОЛОМКА: Если выходит из строя, то мотор перестает работать! Бывает и такое – ограничение оборотов двигателя в районе 3000 – 5000.

Стоимость – 400 – 600 рублей

Появление инжектора

С развитием производства очень скоро после старта модели 2109 на АвтоВАЗе появился ВАЗ-21099 седан, который шел уже с инжекторным двигателем. Однако большая популярность хэтчбека заставила вазовцев пересмотреть планы по поводу 2109. В 1991 году, через год после старта 99 модели, появился ВАЗ-21093 инжектор, технические характеристики которого стали нормой для всех будущих девяток. Как писали в пресс-релизах тех времен, эта модель более подходит для семейного человека, имеет менее экспрессивный облик, чем у 2108. Впрочем, с появлением модели 99, которая получила инжектор раньше 93, звезда «Спутника» на АвтоВАЗе очень скоро закатилась. Модель поддерживалась Украиной, но с 2011 года производство прекращено. Интересно заметить, что в Украине автомобиль оставил свое первоначальное название, несмотря на то, что собирался на том же заводе, где Запорожцы, Таврии и последующие марки.

Снятие и замена

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

Сначала неплохая видео-инструкция, ну а ниже в тексте по шагам как действовать.

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

Топливная рампа

Топливная рампа это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускном коллекторе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

  • Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
  • Сбросить давление в топливной магистрали;
  • Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
  • Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
  • Отсоединить колодку с проводами, идущими от форсунок;
  • Отключить шланги слива и подачи от топливных патрубков;
  • Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
  • Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
  • Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
  • Сборка выполняется в обратной последовательности.

Демонтаж рампы

Обратите внимание, что под болтами крепления топливной рампы располагаются шайбы, которые следует обязательно вернуть на место в процессе обратной сборки или заменить на аналогичные новые. Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже

Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже.

  1. Первым делом снимите топливную рампу с вашего автомобиля.
  2. Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
  3. С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
  4. Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
  5. Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
  6. Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
  7. В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
  8. Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
  9. Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
  10. Верните на место колодку с проводами, установите на свое законное место топливную рампу.

Отключаем колодку проводов

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная.

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

  1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
  2. Вытягиваем бензобак и топливные патрубки.
  3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.

    Устанавливаем кронштейн на прежнее место и закрепляем магистрали

  4. Проводим установку фильтра для топлива вместе со шлангами.

    Закрепляем топливный фильтр со шлангами

  5. Закрепляем на инжекторном бензобаке бензонасос.
  6. Переходим в моторный отсек и снимаем зажигание.
  7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
  8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.

    Устанавливаем инжекторный тройник зажигания на место карбюраторного

  9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
  10. Снимаем карбюратор вместе с впускным коллектором.

    Демонтируем старый карбюратор вместе с коллектором

  11. Заменяем прокладку и монтируем новый инжекторный коллектор.

    Устанавливаем инжекторный коллектор на место карбюраторного

  12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
  13. Присоединяем шланги и устанавливаем ресивер.

    Устанавливаем инжекторный ресивер и подключаем к нему шланги

  14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
  15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
  16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
  17. Подключаем проводку к контроллеру и двигателю.
  18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
  19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
  20. Меняем карбюраторный модуль на инжекторный.

    Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль

  21. Устанавливаем новую систему зажигания (свечи и модуль).
  22. Устанавливаем воздухофильтр.
  23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
  24. Запускаем двигатель и проверяем его работы.

Возможные причины, по которым плохо заводится на холодную автомобиль ВАЗ-2109

Сразу стоит отметить, что при поиске обязательно нужно учитывать, какой у вас тип движка. Конечно, есть общие причины, однако алгоритм поиска впрыска (16 клапанов) будет немного отличаться от такового для карбюратора. Первый вариант, как известно, был поставлен на «девятку» следующих номеров. Большинство автомобилей этого семейства оснащалось карбюраторными двигателями (8 клапанов).

Как уже было сказано выше, дать точный ответ на вопрос, почему машина плохо заводится в холодную погоду, просто невозможно. Вообще говоря, основные причины следующие:

  • слабый заряд аккумулятора;
  • сбит клапанный зазор;
  • плохое состояние катушки зажигания, высоковольтных кабелей, свечей зажигания;
  • грязная дроссельная заслонка или топливный фильтр;
  • утечки воздуха мимо карбюратора;
  • засорен клапан холостого хода.

Также следует отметить, что если у вас есть газовое оборудование, автомобиль нужно заводить на бензине, а не на газе. Также нельзя исключить проблему с работой бензонасоса. Самая частая причина — дохлый аккумулятор. Проверить это очень просто: включить фары и посмотреть, сколько они светят. Однако звук вращающегося дросселя укажет на проблему. Последний, кстати, может вообще не вращаться. Это означает, что батарея очень разряжена.

Давайте теперь посмотрим на типичные проблемы карбюраторного двигателя. Одна из них — нехватка топлива в поплавковой камере. Соответственно, его следует прокачивать с помощью рычага на топливном насосе. Также попробуйте дотронуться до карбюратора, возможно, игла игольчатого клапана застряла в поднятом положении при отключении подачи топлива. Проверьте свечи зажигания: если они мокрые, топливная смесь слишком богатая. Проблема решается регулировкой карбюратора. Кстати, может быть такая причина, как слишком плохой купаж. В этом случае вам также потребуется отрегулировать карбюратор. Ночью можно проверить высоковольтные кабели. Для этого заведите машину, выключите фары и загляните под капот. Если есть проблема, вы сразу это увидите. Другой вариант проверки — одолжить у кого-нибудь известный рабочий комплект.

Довольно распространены такие проблемы, как забитый неактивный топливный жиклер или неисправный электромагнитный клапан. Также рекомендуется проверить все шланги и трубопроводы, ведущие к карбюратору. Возможно, проблема вызвана утечкой постороннего воздуха. Также не стоит отказываться от самой закуски. Часто именно его износ становится причиной того, что двигатель не запускается нормально в холодном состоянии. Однако если в жару таких проблем не наблюдается, то с этим узлом все в порядке. Также причины могут быть в трамблере, переключателе, катушке зажигания или неправильной настройке зажигания.

Источник

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

  • На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
  • На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
  • При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
  • Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
  • Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.


Карбюратор девятки Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

  • Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
  • Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
  • Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
  • При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Устройство мотора с инжектором

Для того чтобы понять причины возникновения плавающих оборотов в бензиновом двигателе ВАЗ 21099, следует обратиться к конструкции мотора. Автомобиль оснащается бензиновым двигателем объемом 1,5 литра с распределенным впрыском топлива. Это означает, что бензин через форсунки доставляется отдельно к каждому цилиндру. Такая конструкция не только позволила в свое время вывести этот мотор в разряд экономичных, но и существенно снизить содержание в выхлопе вредных газов.

Инжекторный двигатель, как правило, отслеживает состояние выхлопных газов, оценивая их качественный состав и наличие в них кислорода. Получаемая информация передается в блок управления, и таким образом регулируется подача не только топлива, но и кислорода для образования горючей смеси оптимального состава.

Схема работы двигателя включает целый ряд необходимых узлов и блоков.

  • Нейтрализатор. Обеспечивает не только определение качественного состава выхлопных газов, куда входят в основном окись углерода и азота, а также углевородороды как следы несгоревшего топлива. Это устройство за счет некоторых химических реакций способствует преобразованию вредных газов в безвредные диоксид углерода и водяной пар.
  • Электронный блок управления. Управляющий блок анализирует информацию, которая поступает с различных датчиков, и дает команды, обеспечивающие работу двигателя в разных режимах и на любой скорости. В этот блок передается информация о следующих параметрах:
  • расходе воздуха в двигателе;
  • положении и оборотах коленвала;
  • топливоподаче;
  • наличии детонации двигателя;
  • температуре в системе охлаждения;
  • скорости авто;
  • напряжении бортовой сети.

В результате обработки полученной информации направляется целый ряд команд для отдельных блоков управления системы зажигания, вентилятора охлаждения, регулятора оборотов холостого хода и т. д.

Запоминающее устройство. Так называемая память не только хранит необходимую информацию для выполнения определенных алгоритмов работы всех систем, но и накапливает данные об ошибках, возникающих при функционировании мотора.

Как очистить форсунки от грязи на ВАЗ 2108-ВАЗ 21099?

Подготовка: 1) Для начала подготовьте поверхность на который вы будете прочищать форсунки.

Примечание! Для того чтобы исключить попадание мелких частиц грязи и пыли, форсунки лучше всего прочищать на чистой поверхности, постелив к примеру чистую тряпку!

2) Теперь возьмите в руки зарядное устройство для телефона, и к его выводу присоедините два проводка и обмотайте всё это дело изо-лентой.

3) Далее возьмите в руки два шланга, один из которых тонкий а другой толстый. И после чего запрессуйте тонкий шланг во внутрь толстого, а в отверстие тонкого шланга вставьте небольшую палочку которая идет от распылительной головки баллона для очистки карбюратора.

Примечание! Поверх всех шлангов закрепите стяжной хомут, для того чтобы все шланги между собой плотно крепились!

4) Затем соедините получившуюся конструкцию из шлангов, с топливной форсункой.

Примечание! После того как форсунка будет соединена с конструкцией из шлангов, затяните это место стяжным хомутом для того чтобы при распылении, форсунка не вылетала

Еще обратите свое внимание на то как форсунка установлена в шланг, внимательно следите за тем чтобы распылительная часть форсунки вышла на ружу!

5) И в завершение операции, подсоедините жидкость для очистки карбюратора к распылительной головки и в результате чего у вас должна будет получится следующая вещь:

Чистка форсунок:

1) Для того чтобы приступить к чистке форсунок, их сперва нужно снять. (Подробную инструкцию по их снятию, читайте в статье: «Замена топливных форсунок»)

2) Теперь если вы этого еще не сделали, то соорудите абсолютно все вещи которые были описаны в рубрике «подготовка». Когда все вещи будут собраны, поставьте баллон вместе с форсункой в вертикальное положение как показано на рисунке ниже:

3) Затем подсоедините зарядное устройство в розетку и после чего к двум выводам электрического разъема форсунки, постепенно начните прикасаться кончиками двух проводов которые идут от зарядки.

Примечание! Когда провода будут касаться выводов форсунки, форсунка автоматически начнет распылять жидкость которая находится в баллоне для очистки карбюратора, тем самым топливная форсунка будет прочищаться. При прочистке давление в системе будет постепенно падать, за счет чего форсунка будет переставать работать, для того чтобы вернуть давления в норму нажмите с небольшой продолжительность «2-4 сек» на распылительную головку баллона указана стрелкой на нижнем фото и после чего давление придет в норму!

4) При чистке форсунки следите за тем как её распылительная часть будет распылять жидкость находящуюся в баллоне.

Примечание! За время распыления, струя жидкости которая находится в баллоне из форсунки будет выходить то быстрее то медленнее, это всё зависит от загрязненности топливной форсунки. Прочистку топливной форсунки необходимо выполнять до того, пока струя топлива не прекратит меняться!

Дополнительные видео материалы: Не все люди любят работать с инструкцией, большинство людей лучше понимают и запоминают на примере виде-ролика, поэтому именно для этих целей мы его и выложили. В виде-ролике вы найдете для себя подробную информацию по чистке форсунок:

Примечание! Всё же после просмотра данного видео-ролика, мы вам рекомендует ознакомится со статьей, потому что как никак в ней может быть то, чего вы не найдете в ролике!

Важно! • Чисткой форсунок стоит заниматься только по нужде, просто так чистить рабочие форсунки не рекомендуется, потому что очень частое их прочищение может привести к вымиранию форсунки!

• Если вы хотите чтобы топливные форсунки прослужили вам более долгую жизнь, тогда заправляйтесь только на проверенных заправках из-за того что некачественный бензин является самым главным врагом для жизни форсунок!

Датчик уровня топлива автомобиля ВАЗ-2109 инжектор, карбюратор

Датчик уровня топлива — это механизм автомобиля, который позволяет водителю контролировать показания горючего, с помощью данных на приборной панели. С помощью данного устройства, водитель может производить расчеты с учетом километража и осуществлять контроль за расходом. Также при эксплуатации автомобиля, владелец машины с помощью показаний может рассчитать свой путь с учетом расположения автозаправочных станций и количества бензина в баке, чтобы не обсохнуть в дороге. Неверные данные могут привести к неприятным последствиям, поэтому рекомендуется диагностировать и производить замену прибора своевременно.

Когда требуется замена

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так

Проявляться это может следующим образом:

  • Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
  • При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
  • Плохой запуск является не редким признаком выхода из строя форсунок;
  • Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
  • В выхлопных газах увеличивается количество токсичных компонентов;
  • На холостом ходу повышаются обороты.

Без снятия форсунок можно косвенно проверить их на герметичность (или течь). На видео пример: нужно открутить и приподнять топливную рампу, подать давление и посмотреть, не появляется ли течь. Проверка самая простая и только лишь на явную неисправность, однако при подозрении на форсунки это сделать не помешает.

Технический уход

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115Провода и предохранители

Эксплуатация отечественных автомобилей имеет национальные особенности:

  1. владельцы предпочитают своими руками обслуживать и ремонтировать и авто;
  2. для этого необходима детальная схема основных систем.

На представленном в статье видео вы можете увидеть, какие узлы и электросхемы нуждаются в постоянном контроле со сторон владельцев.

https://youtube.com/watch?v=pxeWlEvePvI

Выводы: автомобили семейства ВАЗ 21093 служат и по сей день, радуя владельцев своей надежностью. А любые отказы легко исправить самостоятельно, имея под рукой подробную схему электрической проводки.

Как переделать карбюратор на инжектор ВАЗ 2109 самому? Электронное совершенство

Озадачивая себя вопросом, как переделать карбюратор на инжектор ВАЗ 2109, многие автомобилисты связывают процесс с большими затратами времени и средств. Процедура не настолько сложна, как может показаться на первый взгляд. Водителям, которые не имеют понятия о внутренней начинке автомобиля, самостоятельно производить эту работу, категорически не рекомендуется. Тем же, кто объездил не одного железного коня, модернизацию можно сделать самостоятельно. Учитывая тот факт, что владельцы отечественных авто хотят, а главное, могут улучшить характеристики «девятки», процесс трансформации карбюратора на инжекторный вариант, вполне актуален.

Определение причины неисправности

Таким образом, инструкция по поиску конкретной причины будет приблизительно следующей:

  • соединяем вывод нашего клапана с плюсовым проводом автомобильной АКБ. Не забываем об опасности короткого замыкания;
  • в случае появления щелчка понимаем, что неисправности в самой цепи, которую следует проверять далее;
  • в случае отсутствия щелчка сразу меняем его целиком;
  • отдельно нужно проверить жиклер топлива, который находится в самом выводе электромагнитного клапана;
  • извлекаем устройство и делаем визуальный осмотр жиклера;
  • промываем и продуваем жиклер от возможных загрязнений;

Обратите внимание! На клапане (на фото внизу) расположено уплотнительное кольцо, которое должно быть целостным. Если это не так, значит, в нем может быть причина подсоса лишнего воздуха, обеднения смеси и неполноценной работы двигателя. Извлечение элементов для проверки

Извлечение элементов для проверки

Если проблема в другом

Теперь дошла очередь разбираться непосредственно с электрической цепью. Самым простым способом будет подача электротока от клапанного вывода напрямую. Если проблема была в цепи, таким образом, восстанавливают пропавший холостой ход.

С другой стороны, это может быть только временным решением, поскольку клапан будет находиться под постоянной нагрузкой. Это разряжает батарею и может служить причиной короткого замыкания. Цена бездействия может оказаться большей, чем планировалось первоначально.

Чтобы понять, работает ли карбюратор Солекс, который устанавливают на ВАЗ 21099, в нормальном режиме, устроим ему следующую проверку:

  1. Запустим двигатель и на холостом ходу снимем наконечник провода с устройства холостого хода.
  2. В этом случае силовой агрегат заглохнет, поскольку игла перекроет подачу топлива в карбюратор.

Обязательно проверьте новый приобретенный клапан, насколько он работоспособен:

  • Соедините его с плюсовой клеммой АКБ и приложите корпус к «минусу».
  • Если игла сработала, то есть втянулась, значит все в порядке.

Процесс проверки работоспособности Более наглядно о проверке вы можете узнать из видео, представленного ниже

Замена элемента

Его можно найти прямо на корпусе самого карбюратора, но с первого раза заметить не получается, поскольку он закрыт корпусом воздухофильтра.

  • снимаем корпус воздушного фильтра-элемента с крышки карбюратора;
  • от вывода клапана отключаем блок электропроводки;
  • полностью отвернуть электромагнитный клапан можно при помощи ключа, которым нужно постараться зацепиться за грани клапана;


Детали мелкие – старайтесь не уронить

  • клапан следует снимать крайне бережно, чтобы не потерять резиновое кольцо или жиклер холостых оборотов;
  • новый клапан ставим на место, где находился старый, и заворачиваем его за имеющиеся грани;
  • подключаем жгут проводов;
  • возвращаем на место корпус фильтра воздуха.

А что делать, если электромагнитное устройство вышло из строя в пути, но до ближайшей автолавки требуется еще добраться? Сначала демонтируем его, потом извлекаем из него жиклер и отламываем часть запорной иглы, чтобы сделать устройство всегда открытым. Далее жиклер и клапан ставим на свои места, подключаем проводку.

Обратите внимание! В случае такого ремонта, двигатель может продолжать работать еще несколько минут после отключения зажигания

Стоит ли переделать карбюратор на инжектор

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

  • Во-первых, нельзя со стопроцентной уверенностью утверждать, что инжекторный двигатель экономичнее. Если дело в экологических характеристиках, тогда об этом можно задуматься. Однако, для этой цели, вместо инжектора можно использовать одно из вихревых аэродинамических устройств, например, Эковихрь или Экотоп. Кроме того, устанавливается такая система в считаные минуты.
  • Во-вторых, замена карбюратора достаточно дорогое удовольствие. Стоимость всех деталей, а их около 50, может составить приблизительно 500 у. е. или больше.
  • Кроме того, если вы не уверены в своих умениях, работу лучше предоставить профессионалам. Если вы никогда не сталкивались даже с мелким ремонтом двигателя ВАЗ 2109, то, возможно, стоит поискать другие способы решения проблемы.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

3 Настройка карбюратора – нерасточительный холостой ход

Расход бензина во многом зависит от карбюратора. В автомобилях ВАЗ 2109 устанавливают карбюраторы Солекс, имеющие клапан холостого хода ЭПХХ. Внутри этого клапана имеется жиклер, который часто забивается. Поэтому начинать работу следует с выкручивания ЭПХХ и прочистки жиклера.

Если автомобиль имеет большой пробег, повышенный расход топлива на холостом ходу и нестабильная его работа могут быть связаны с разгерметизацией стыка верхнего и нижнего блоков карбюратора. Дело в том, что со временем платформа, имеющая пять болтов, деформируется (идет волной). В результате через щель происходит подсос воздуха. Чтобы устранить неисправность, необходимо заменить прокладку, после чего промазать место стыка автомобильным герметиком в собранном состоянии карбюратора.

После выполнения этих манипуляций карбюратор обязательно нужно промыть и продуть. Для этого понадобится средство для промывки карбюраторов и специальный баллончик со сжатым воздухом. Прежде чем приступить к продувке, обязательно выкрутите болт СО (болт регулировки смеси газов). Затем надо впрыснуть жидкость для промывки карбюратора в отверстие для ЭПХХ и продуть сжатым воздухом. Затем нужно точно так же выполнить прочистку в обратном направлении, т.е. со стороны отверстия болта СО. Эти манипуляции в одном и другом направлении необходимо произвести раз пять–шесть.

Болезнью всех карбюраторов ВАЗ 2109 является неправильно настроенный ускорительный насос, так называемый слон. В результате при нажатии на педаль газа топливо выливается, что называется, «в трубу», при этом происходит провал во время набора скорости. Чтобы исправить ситуацию, нужно предпринять следующие действия:

  1. Заменять «флажок» привода насоса (ниже на фото) на аналогичный, но с маркировкой 4 (стандартный меньше по размерам и имеет маркировку 7).
  2. Изогнуть трубку ускорительного насоса, т.е. «слона», так, чтобы она заходила в первичную камеру и направляла струю бензина в щель между стенкой камеры и дроссельной заслонкой. Чтобы произвести такую настройку, карбюратор необходимо демонтировать, так как выполняется она «на глаз». В стандартном варианте бензин направляется на закрытую заслонку вторичной камеры, что, по сути, является заводским браком.

Плюсы и минусы инжектора

Двигатель с инжекторным впрыском довольно просто завести в холодное время года. За счет того, что работа инжектора регулируется электроникой, объем используемого топлива точно соответствует потребностям, поэтому не происходит перерасхода. Бензин и воздух смешиваются принудительно, поэтому получается однородная смесь, которая равномерно сгорает и обеспечивает максимальную мощность. Но у инжектора есть и отрицательные стороны. В первую очередь автомобиль с принудительным впрыском нужно заправлять бензином с высоким октановым числом, а как известно, чем лучше бензин, тем он дороже. Второй момент – высокая стоимость обслуживания и ремонта. Конечно, инжектор редко ломается или выходит из строя, но если такая неприятность случилась, то малой кровью не обойтись. Ремонт будет стоить дорого и займет довольно много времени.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
