Свидетельства загрязнения

Рассмотрим признаки, которые свидетельствуют о неисправности дроссельной заслонки:

  • Обороты. Вы резко отпускаете педаль газа, но мотор не спешит переходить на холостые обороты с повышенных. Вместо плавного сброса и набора двигатель начинает потряхивать, он или глохнет вовсе, или с большим трудом восстанавливает нужные обороты;
  • Запуск. У вашего ВАЗа затруднен холодный запуск, а иногда вы не можете быстро завести даже горячий двигатель. Причины такого явления могут быть и другие, но о том, что виновата именно дроссельная заслонка, может свидетельствовать то, что после нескольких прогазовок (кратковременных нажатий на газ) двигатель обычно запускается;
  • Стартер подолгу крутит перед запуском, а из выхлопной трубы при этом слышится запах бензина;
  • Двигатель может еще пару минут «троить» после запуска.


Загрязненная дроссельная заслонка ВАЗ 2110

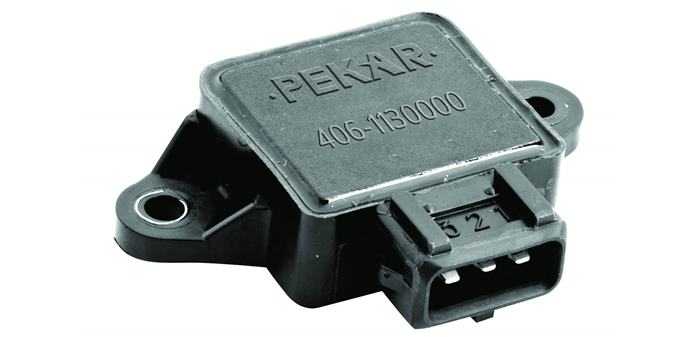

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Статьи по теме

Видеорегистратор с радар-детектором: на какие моменты обратить внимание при покупке

Какую сигнализацию с автозапуском поставить: рекомендации по выбору.

Какую магнитолу выбрать: важные параметры + топ-5 моделей

Какое автокресло выбрать: основные параметры

Машины на автомате для женщины: какую модель выбрать

Установка газового оборудования на автомобиль: выбор, регистрация, документы

Как выбрать лучший автомобильный пылесос

Каркасные шторки: можно ли использовать и как выбрать

Какую жидкость нужно заливать в ГУР

Какие бескаркасные дворники лучше: топ-10 моделей

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Датчик положения дроссельной заслонки ваз 2112

Датчик дроссельной заслонки на ваз 2110: признаки неисправности

Сам датчик является потенциометром (на один конец подается +5В, а другой идет на «массу». Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда есть воздействие на педаль акселератора, то дроссельная заслонка поворачивается и на выходе ДПДЗ изменяется напряжение (при закрытой заслонке оно 4В). Таким образом, контроллер отслеживает выходное напряжение ДПДЗ и корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки.

Как проверить

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).

Отсоединяем колодку проводов от датчика

Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму воль (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов)

Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

1) Отремонтировать датчик (Как отремонтировать ДПДЗ?). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.

2) Заменить датчик на новый

Признаки неисправности

Уменьшение слоя напыления основы в начале хода ползунка — одна из самых распространенных причин поломки этого датчика. Это явление препятствует возникновению линейного повышения напряжения выходного сигнала.

Кроме того, ДПДЗ может выйти из строя по причине неисправности подвижного сердечника. В случае повреждения одного из наконечников приводит к появлению множественных задиров на подложке, в результате из строя выходят и другие наконечники. Теряется контакт между ползунком и резистивным слоем.

В сервисном руководстве автомобиля есть инструкция, которая поможет вам определить местоположение датчика, можно посмотреть видео на эту тему.

Замена датчика положения дроссельной заслонки ВАЗ 2112 – это довольно простая процедура, понятная любому новичку.Итак: выключаем зажигание и отсоединяем провод от минусовой клеммы аккумулятора.

Затем, отжав пластиковую защёлку, отключаем от датчика всю колодку с проводами.Чтобы снять ДПДЗ с патрубка, нужно всего лишь крестовой отвёрткой отвернуть два болтика. На фото они показаны стрелками.

В качестве уплотнителя, между дроссельным патрубком и самим датчиком используется кольцо из поролона, которое входит в комплект прибора и подлежит обязательной замене. При обратной установке нового ДПДЗ, винты крепления затягиваются максимально, до полного сжатия кольца.

Установив датчик на своё законное место, подключаете блок проводов. Никакой регулировки прибор не требует, так что на этом замена датчика положения дроссельной заслонки закончена.

Вся работа заняла у вас не больше десяти минут.

Как заменить датчик положения дроссельной заслонки?

Замена контроллера выполняется так:

В автомобиле деактивируется зажигание. АКБ отключать необязательно, поскольку устройство обесточено.
Открывается моторный отсек, от контроллера отключается разъем и выкручиваются болты, которые его крепят. Фиксирующих винтов обычно два, но их число может изменяться в зависимости от модели устройства и машины.
Вышедший из строя ДПДЗ демонтируется. Контакты, к которому он подключен, очищаются щеткой.
Выполняется монтаж нового контроллера

При установке надо осторожно соединить торцевую часть оси заслонки с местом монтажа устройства.
Затем контроллер прокручивается по кругу
Это важно сделать для того, чтобы совместить отверстия и зафиксировать болты, которые его крепят. После закручивания винтов на датчик устанавливается колодка с проводами.


Отключение колодки с проводами от контроллера


Выкручивание болтов, фиксирующих ДПДЗ


Установка прокладки перед монтажом нового контроллера

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую. Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность

Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика

Особенности

Пленочно-резистивные

Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще

Бесконтактные

Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля. ДПДЗ — важное, но легкое в замене устройство

На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля. Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

 Загрузка …

Виды ДПДЗ

Всего существует 2 варианта устройства датчика, один с механическим, а другой с электроприводом. Механическую модификацию можно встретить на недорогих версиях автомобилей. ДПДЗ — это отдельный блок, он состоит из следующих компонентов:

  1. Корпус.
  2. Регулятор холостого хода.
  3. Датчик.
  4. Заслонка.

Корпус заслонки также подключается к системе охлаждения автомобиля. В этой части также устанавливаются дополнительные патрубки, они необходимы для системы сдавливания паров топлива, а также для охлаждения картера.


Дроссельная заслонка

Регулятор холостого хода при закрытой заслонке все время поддерживает на одном уровне период вращения коленвала. Это осуществляется в моменты прогрева двигателя, либо при запуске другого оборудования автомобиля. РХХ состоит из ступенчатого электродвигателя и клапана, вместе эти два элемента способны полноценно корректировать подачу воздуха на впуске.

В последние годы большую популярность набирают ДПДЗ с электрическим приводом. Дело в том, что специалисты этой модификации отмечают то, что с таким датчиком получается достичь наибольшего крутящего момента. Это достигается за счет использования электронного компьютера для управления. Если на автомобиле именно такая модификация, то крутящий момент будет оставаться постоянно высоким на разных скоростных диапазонах. Также отмечено, что в этом случае расход топлива значительно ниже, а отработанные газы считаются менее токсичными.

Признаки неисправности датчика дроссельной заслонки

Указывать на неисправность датчика дроссельной заслонки могут следующие симптомы:

  1. Нестабильная работа ДВС на холостых оборотах.
  2. Мотор глохнет при переключении КПП или при включении нейтральной передачи после других скоростей.
  3. Машина глохнет на холостых оборотах.
  4. При движении на разных передачах присутствуют рывки или провалы тяги (чаще такие симптомы ощущаются при наборе скорости.
  5. Падает тяга и ухудшается разгон машины (на старте, при движении в горку, при полной загрузке машины или езде с прицепом).
  6. На приборном щитке светится индикатор Check Engine. Если в такой ситуации подключить сканирующее оборудование, то будет получена ошибка р0120 или с другим кодом, указывающим на неисправности рассматриваемого датчика.
  7. Выход из строя датчика заслонки приводит к растущему потреблению топлива автомобилем.

Обращаем внимание, что перечисленные симптомы могут быть вызваны и неисправностью других элементов ДВС, к примеру, поломкой самой заслонки. Но, несмотря на это, начинать следует с проверки датчика.

Причины неисправности

Неправильная работа датчика дроссельной заслонки может быть вызвана износом. Следует отметить, что изношенность различных элементов этого узла по-разному влияет на работу системы.

Если стерлись напыления проводника, то датчик не сможет определять показатели тока.

Превышение расчетного срока службы подвижных частей датчика. Если зазор между датчиком и проводником оси превышает определенное значение, что между этими деталями пропадает контакт. В этом случае на щитке приборов не будет загораться индикатор неисправности. Предположить такую поломку можно по наличию перебоев в работе мотора в различных режимах.

Окисление, загрязнение или коррозия контактов датчика.

В случае выявления такой неисправности для восстановления нормальной работы узла нужно будет выполнить его замену. Более надежными считаются бесконтактные датчики, так как их конструкция не содержит трущихся элементов.

Проверка показаний

Автолюбителю, решившему самостоятельно настраивать датчик положения дросселя, следует помнить, что делать это следует на прогретом силовом агрегате. Для начала следует определиться со строением этого приспособления. Для регулировки вам потребуется найти 2 разъема. Тот, который находится вверху, это разъем самого датчика, он коричневый. Ниже него расположен разъем включения датчика. Он обычно помечен серым цветом. Но в некоторых моделях может маркировка различаться.

Далее производится проверка показаний прибора. Двигатель заводится и нагревается до рабочей температуры. В первую очередь проверяют входной сигнал. Для этого иголкой прокалывают уплотнительную резинку на верхнем контакте, к нему подключается плюсовой вывод мультиметра, минус берут с двигателя. Показания должны быть вполне определенными, хотя может допускаться небольшое отклонение.

Напряжение будет следующим (двигатель работает):

  • Питающий провод — 5 В;
  • Холостые обороты – 0,5 В;
  • При 2000 об/мин – 0,55-0,6 В.

При заглушенном моторе, но с включенным зажиганием:

  • Стартовое положение, заслонка закрыта – 0,7 В;
  • Выжатой педали (заслонка полностью открыта) – 4 В.

При этом, напряжение должно плавно увеличиваться по мере открытия заслонки. При проведении работ по замеру напряжения будьте максимально осторожны. Помните, что любое неловко движение может привести к короткому замыканию и выходу из строя всей электроники.

Для проверки работоспособности датчика следует замерить сопротивление на выводах. Делается это на неработающем двигателе. Показания у исправного датчика должны быть следующими:

  • Заслонка закрыта – 0,8 кОм;
  • Заслонка открыта – 4,7 кОм.

Когда показания отличаются, следует производить регулировку. В случае, когда напряжение совсем отсутствует, проверяют проводку. При слишком большом сопротивлении лучше поменять датчик, скорее всего, произошел пробой. Во всех остальных случаях производят настройку датчика положения заслонки (дроссельной).

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

  1. Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
  2. Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.
  3. Подключите красный провод мультиметра (плюс) к выводу сигнального напряжения.
  4. Включите зажигание, но не запускайте двигатель. В большинстве автомобилей показания напряжения должны быть менее 0,7 В.
  5. Откройте и закройте дроссельную заслонку несколько раз, проверив плавность изменения напряжения.

Проверка сопротивления датчика

  1. Отключить разъём датчика.
  2. Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
  3. Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
  4. Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
  5. Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
  6. Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Как почистить дроссельную заслонку на ВАЗ 2110 своими руками, модернизация дроссельного узла ВАЗ

Чистка дроссельной заслонки ВАЗ 2110 может быть необходима либо при диагностике симптомов поломки, схожих с признаками поломки ДПДЗ, но при этом датчик после проверки оказался полностью рабочим. Перед тем как почистить дроссельный узел ВАЗ 2110, необходимо оценить степень загрязнения. Дело в том, что корпус узла имеет довольно сложную структуру — через него проходит и охлаждающая жидкость, и каналы системы отвода паров бензина, а визуально это оценить сложно.

Хотя, чаще всего очистка без демонтажа узла проводится в профилактических целях.

Для полной очистки дроссельного узла применяют все те же аэрозоли, но будет необходим полный демонтаж узла. Стоит учесть, что после чистки потребуется заменить прокладку и уплотнитель гофры, кроме этого, может потребоваться регулировка дроссельной заслонки ВАЗ 2110. Для демонтажа дросселя в первую очередь снижают давление в системе охлаждения путём удаления крышки расширительного бачка

После этого ослабляются хомуты крепления каждого из шлангов, особое внимание уделяют состоянию шланга принудительной вентиляции — следов масла быть не должно. Если они есть, это говорит о закоксовывании канала вентиляции

После удаления шлангов подогрева снимают приводной трос и откручивают две гайки крепления корпуса дросселя. Узел можно демонтировать и приступать к тщательной очистке.

Провести чистку без демонтажа можно при помощи аэрозольного очистителя (для чистки карбюраторов, форсунок), направив струю жидкости на заслонку

В магазинах автозапчастей часто предлагают купить модернизированные дроссельные заслонки в сборе для ВАЗ 2110. Суть доработки — в увеличении диаметра диффузора. Существуют три типоразмера улучшенных узлов — с диаметром 52, 54 и 56 мм. Штатный же диффузор получил размер 46 мм. Насколько такая модернизация имеет смысл, судить каждому, но заводские инженеры не зря получают зарплату. Дело в том, что пропорции топливо-воздух строго выверены ещё в процессе разработки двигателя, а увеличение количества воздуха, поступающего в камеру сгорания, приводит к обеднению смеси и некорректной работе ЭБУ. На самом деле, после замены штатного узла на доработанный, улучшение стабильности работы двигателя можно объяснить просто установкой чистой новой детали, но никак не изменением пропорций топлива и воздуха. То же относится и к установке воздушных фильтров нулевого сопротивления, прямоточных глушителей, самопальной перепрошивке электронных блоков управления.

Для корректной работы двигателя ВАЗ 2110 инжектор достаточно просто своевременно проводить диагностику, очистку и применять качественные горюче-смазочные материалы. Тогда двигатель прослужит долго и эффективно.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

  • Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
  • Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

  • Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
  • Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
  • Не правильно подобраны жиклеры.
  • Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
  • Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
  • Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

  • неисправность или негерметичность игольчатого клапана;
  • негерметичность или пробой поплавка;
  • поплавок при перемещении по камере задевает за стенки;
  • уровень горючего в поплавковой камере превышен;
  • жиклеры, подающие воздух, засорены;
  • выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

  • загрязнение топливного фильтра;
  • образование льда в бензопроводе;
  • утечки в местах соединения топливопровода;
  • помехи в шланге, который идет от бензобака;
  • выход из строя бензонасоса;
  • загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

  • заливом из-за загрязнения топливных каналов;
  • ошибочной настройкой зазоров;
  • неисправностью привода дроссельной заслонки;
  • плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

Причины возникновения неисправностей

Причины, по которым может потребоваться ремонт либо замена ДПДЗ:

  1. Закислились контактные элементы. Эту проблему сложно назвать поломкой, но она относится к неисправностям, которые можно устранить. При длительной эксплуатации контакты датчика могут окислиться. Это связано с работой ДПДЗ в условиях перепадов температур и воздействии влаги. Для ликвидации проблемы надо демонтировать контроллер и произвести очистку контактных элементов ваткой, обработанной средством WD-40.
  2. Стирание напыления на основании начального отрезка передвижения ползунка. Если резистивная основа удаляется, работа контроллера будет некорректной. Во время передвижения ползунка величина напряжения, которое поступает на управляющий модуль, увеличится. Но в результате стирания этого не происходит, поскольку сопротивление отсутствует. Это приводит к появлению неполадок, иногда происходят сбои в работе управляющего модуля.
  3. Повреждение наконечников на устройстве. Если это происходит, то на подкладке образуются заусеницы, что в итоге приведет к поломке остальных элементов. В некоторых случаях контакты продолжат функционировать, но это продлится недолго, тем более что износ подложки увеличится. При подобных проблемах ползунок и резистивный слой откажутся контактировать, что приведет к неработоспособности мотора машины.
  4. Поломка ползунка. Данный компонент устройства при длительной эксплуатации изнашивается. В результате он может отойти от необходимой траектории, что приведет к неполадкам.

Одна из причин выхода из строя контроллера положения заслонки дросселя показана в ролике канала «Все Сам».

Устранение неисправности

Потенциометр во время замены обесточивают, работы выполняют при выключенном зажигании. Чтобы неисправное устройство отсоединить, сначала снимают разъем с кабелями, потом раскручивают винты крепления.

Внимание!

Посадочное место очищают до снятия старого потенциометра и перед установкой нового. Грязь, попавшая на контакты, может вывести контроллер из строя.

Монтаж нового датчика осуществляют не торопясь, его посадочное место соединяют с торцом оси дросселя и начинают плавно поворачивать по кругу. Когда крепежные отверстия совмещены, вкручивают винты, подсоединяют разъем. Контроллер запоминает ошибку. Чтобы ее сбросить, на несколько минут отсоединяют минусовую клемму аккумулятора.

Если  после замены напряжение не соответствует заданному (0,7 В/4 В), потребуется отрегулировать положение ДПДЗ. Для этого датчик снимают, поворачивают на 90° по отношению к штоку заслонки, устанавливают повторно. Производят замеры.

Эксплуатация автомобиля с неисправным ДПДЗ сокращает общий ресурс двигателя. Своевременную диагностику, замену и регулировку датчика можно произвести самостоятельно. Стоимость нового устройства зависит от модели авто и производителя, она может колебаться от 400 до 5000 рублей. Изделия отечественных фирм стоят дешевле импортных аналогов, но их приходится чаще менять.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
