Проверка датчика холла и его замена

Использование сенсоров в смартфонах

Благодаря небольшим размерам датчики Холла нашли широкое применение в современных электронных гаджетах. В смартфонах они помогают возвращать экран в исходное положение, обеспечивают быстрый запуск GPS поиска, увеличивают срок службы аккумуляторной батареи и так далее.

Способность реагировать на магнитное поле используется в раскладывающихся телефонах и ноутбуках. Благодаря наличию датчика, происходит включение устройств при открытии и отключение при закрытии экрана. В смартфонах такую же функцию выполняет датчик, который взаимодействует с магнитом, встроенным в чехол книжку. Когда чехол открывается, то воздействие поля ослабевает и сенсор включает подсветку экрана. Преобразователь Холла в гаджетах выполняет следующие полезные функции:

• обеспечивает ориентирование по отношению к горизонту земли;
• работает в качестве компаса мобильного устройства;
• совершает ориентирование экрана.

Немаловажное значение датчик имеет в устройстве видеокамеры. Вкупе со специальной микросхемой он позволяет корректировать качество изображения

Особенно это проявляется при съемках в вечернее время.

Основные сведения

Начнем с базовой информации: где находится датчик Холла, что это такое, для чего он нужен.  «Голый» датчик — это небольшой измеритель (сенсор, обнаружитель), почти всегда черный (цвет зависит от предпочтений производителя), размером в несколько миллиметров. Автомобильные изделия имеют сравнительно большой пластиковый защитный короб, «фишку» с кабелем с разъемом подключения.

Сенсор фаз осуществляет мониторинг магнитных полей, их параметров (напряженности), при этом выдает заданные алгоритмы работы (смыкание контактов и пр.).

Рассматриваемым сенсорам присвоили наименование от фамилии ученого Холла, открывшего, что разность потенциалов (холловского напряжения) возникает, если в поле помещают объекты с постоянными токами.

Автомобильный сенсор тока находится в трамблере — узле для подключения свечей, он скрыт пластиковой фишкой с тремя проводами и разъемом под них. На иных приборах он может размещаться где угодно. Обычно на печатных платах — это крошечная черная коробочка стандартно на 3, реже — на 4 ножках. Линейные Hall sensor напоминают микросхему. Изделие также определяют по маркировке, обозначения есть в справочниках радиодеталей, (распространенные S41, 41F, U18, 3144, 44E, 49E).

При токовом течении в одном направлении электроны отклоняются в проводниках, размещенных перпендикулярно к полю. Участки их имеют неравномерную плотность частиц, это и есть разность потенциалов, фиксируемая датчиком Холла. Становится возможным анализ напряжения под прямым углом к току.

Есть также Hall effect sensor упрощенный как, например, в смартфонах: только с функцией подтверждения наличия магнитных явлений, напряженность не анализируется. На базе узла, включающего датчик  и магнитомер, телефон снабжается опцией компаса.

Как функционирует

Принцип работы, использования датчика Холла:

• Электроны при прохождении тока движутся по сенсору прямолинейно.
• При воздействии поля частицы с зарядом отклоняются силой Лоренца по изогнутой траектории.
• Отрицательно заряженные элементы, они же электроны, притягиваются на 1 сторону Hall sensor, а плюсовые (дырки) — к иной.
• Описанное накопление по разным сегментам создает разное напряжение, это и есть разность потенциалов. Пропорциональность возникшего напряжения к электротоку и напряженности поля прямая. Эти окончательные явления и отслеживаются сенсором, принцип используется для определения положения подконтрольных им обслуживаемых объектов.

Где применяются

Датчики фаз начали устанавливаться в конструкции около 75 лет после их изобретения, когда появились доступные технологии создания полупроводниковых пленочных материалов.

Характерные области применение датчиков Холла:

• первая область, где началось использование — машиностроение, для замеров углов распредвалов, коленвалов, фиксации искрения на узлах зажигания;
• переключатели (бесконтактного типа), анализаторы уровня веществ, скорости вращения лопастей, приспособления дистанционного обнаружения токов;
• сканирование магнитных обозначений;
• как замена герконам (автоматические выключатели, смыкающие контакты посредством магнита). В этой сфере описываемые устройства наиболее распространенные из-за многочисленности приборов: микроэлектроника, техника от наушников до манипуляторов, клавиатур, в лифтах, охранном оснащении (двери, запорные элементы).

В смартфоне

Датчик холла в смартфоне применяются для таких целей:

• как часть компаса, магнитомера;
• для мониторинга закрытия/открытия чехла с магнитной защелкой отслеживанием ослабления/повышения поля;

Опишем, для чего нужен датчик холла в смартфоне на обложке. При отдалении магнита с обнаружителя идет импульс на активацию табло, когда ближе — на отключение. Разновидность таких чехлов — отдельный вид изделия, именуемый обычно Smart Case. Есть и дополнительные функции, принцип действия их такой: если применяется обложка без окошек около дисплея, то посредством обнаружителя отключается экран, когда он закрыт, при открытии — автоматическая активация. При наличии окошек инициируется переключение содержимого на табло. На видимой области — часы и пр., на всем дисплее — вся информация.

Не все смартфоны имею описанное усовершенствование, а также не всегда производители указывают его в перечне опций, поэтому нужно уточнять этот параметр. Но если в рекомендуемых аксессуарах есть отметка о таковых подходящих из категории Smart Case, то данная опция присутствует.

Датчик Холла – принцип работы и назначение

В современных условиях происходит постоянное технологическое развитие датчиков Холла. Они отличаются надежностью, точностью и постоянством данных. Широкое распространение эти приборы получили в автомобилях и других транспортных средствах. Они обладают повышенной устойчивостью к агрессивным внешним воздействиям. Датчики Холла являются составной частью многих устройств, с помощью которых контролируется определенное состояние техники.

Во многих случаях этот прибор размещается в трамблере и отвечает за образование искры, то есть он используется вместо контактов. Нередко данный прибор применяется для слежения за током нагрузки. С его помощью производится отключение при возникновении токовых перегрузок. В случае перегревания датчика происходит срабатывание температурной защиты. Резкое изменение напряжения может иметь для устройства тяжелые последствия. Поэтому в последних моделях устанавливается внутренний диод, препятствующий обратному включению напряжения.

Датчик Холла до настоящего времени не смог заменить обычные механические переключатели. Однако в любом случае он имеет ряд значительных преимуществ. Основными из них являются отсутствие контактов, загрязнений, а также механических нагрузок. Поэтому часто можно встретить датчик Холла на скутере, применяемый в качестве составной части датчика зажигания.

( 1 оценка, среднее 5 из 5 )

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

• А – проводник.
• В – незамкнутое магнитопроводное кольцо.
• С – аналоговый датчик Холла.
• D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор. https://www.youtube.com/watch?v=fmLs9WsKx3I

Датчик Холла в автомобиле

Датчики стали использоваться в конструкции автомобиля в 60-70-е гг. прошлого столетия. Элементы применялись для распределения импульсов зажигания в бесконтактных системах. После появления впрыска бензина возникла необходимость точно определять момент подачи горючего, что обеспечивало снижение расхода и сокращение выбросов вредных веществ в атмосферу.

Сенсоры устанавливают на носке коленчатого вала, а также на торцевых кромках валов газораспределительного механизма (точка и метод крепления зависят от модели двигателя и производителя агрегата).

Функции

Устройство определяет:

• взаимное положение деталей кривошипно-шатунного и газораспределительного механизмов, обеспечивая своевременную подачу топлива к форсункам;
• позиционирование поршней в цилиндрах (по углу поворота коленчатого вала), поддерживая своевременную подачу импульсов тока к свечам системы зажигания.

Устройство определяет положение деталей механизмов.

Расположение и устройство

Классический датчик в распределителе зажигания состоит из пластикового корпуса с прокладкой, предотвращающей загрязнение внутренних поверхностей. В кожухе закреплены магнит и микросхема, между деталями имеется воздушный зазор в пределах 5–6 мм. В промежутке находится металлический диск с прорезями, вращающийся синхронно с коленчатым валом. На корпусе имеется разъем для коммутации электропроводки, оснащенный уплотнительным кольцом для защиты контактов от влаги, масляной взвеси и мелкодисперсной пыли.

Сенсор располагается:

• внутри трамблера бесконтактной системы зажигания;
• на передней крышке двигателя около шкива коленчатого вала с задающим диском;
• на головке блока цилиндров (возле торца распределительного вала впускных либо выпускных клапанов).

Самостоятельная проверка устройства

Активное использование данного устройства в автомобилях означает, что при появлении определенных неисправностей или сбоев в работе ДВС может возникнуть острая необходимость проверить датчик Холла своими руками. Перед началом работ по отсоединению разъема кабеля, который подключен к устройству, следует обязательно выключать зажигание!

Игнорирование данного правила может вывести датчик Холла из строя. Необходимо добавить, что проверка устройства при помощи контрольной лампы также недопустима.

1. Одним из самых быстрых способов проверки является установка заведомо исправного подменного датчика на автомобиль. Если признаки неисправности после установки исчезают, тогда причина очевидна.
2. Вторым способом, который подойдет для проверки датчика в системе зажигания, является проверка наличия искры в момент включения зажигания. Дополнительно потребуется осуществить подсоединение концов провода к нужным выходам на коммутаторе.
3. Для максимально точной диагностики устройство лучше всего поверять при помощи осциллографа. Также в определенных условиях датчик проверяют при помощи мультиметра. Указанный мультиметр переводят в режим вольтметра, после чего подсоединяют к выходному контакту на датчике. Рабочий датчик Холла выдаст показания от 0.4 Вольт до 3-х. Если показания ниже минимального порога, тогда высока вероятность выхода датчика из строя.

Если подобный прибор применяется в узле конструкции, то за ним нужно очень тщательно следить. Помните о частых и регулярных проверках, а также профилактических мероприятиях для схемы, которая ответственна за подключение.

При обслуживании старайтесь не испортить конструкцию устройства. Поэтому, чтобы не допустить его порчу, отсоединение прибора от питания должно производиться после выключения зажигания. Благодаря этому вы не допустите перепадов тока, соответственно, прибор не сломается. Неработающие агрегаты в большинстве случаев не ремонтируют, поскольку на практике ремонт совершенно бесполезен. Сломанное устройство просто утилизируют, а на его место ставят новое.

Ключевое преимущество датчиков Холла заключается в том, что при соблюдении допустимых рабочих значений тока и напряжении, его может хватить на огромное количество включений и выключений телефонов, смартфонов, ноутбуков и других приборов. В отличие от геркона, в приборе отсутствуют электромеханические контакты, которые быстро изнашиваются.

Итак, мы вкратце рассказали о том, что такое датчик Холла, по какому принципу он работает, и какую функцию он способен выполнять в автомобилях, а также мобильных телефонах и прочих видах цифровой техники.

Датчик Холла.

Цифровой датчик Холла в конструкции автомобиля

Теперь, когда принципы работы, устройство датчика Холла и то, для чего он вообще нужен, стали более-менее понятны, можно углубиться в рассмотрение его функционирования именно в конструкции машины

Для начала обратим внимание на его физическое состояние. Большинство современных датчиков Холла, устанавливаемых на мотор, представляют собой составляющую трамблёра

Она устанавливается неподалёку от распредвала и имеет в своей конструкции магнитопроводящую пластину, с виду напоминающую корону. Последняя имеет n-ое количество прорезей (их число всегда равняется числу цилиндров двигателя), а также дополняется основой датчика тока на эффекте Холла – магнитом.

В процессе вращения распредвала его лопасти поочерёдно проходят прорези ранее отмеченной пластины датчика, что вызывает появления напряжения. Последнее формирует электрический импульс, передающийся сначала на коммутатор, а затем на катушку зажигания и другие электронные узлы автомобиля. В итоге, в системе зажигания с датчиком Холла он выполняет две основные функции:

• Запускает искрообразование на концах свечей зажигания посредством преобразования напряжения Холла в высокую напряжённость магнитного поля;
• Оповещает другие узлы автомобиля, которым требуется знать положение распредвала и коленвала, о таковом в данный момент времени.

Подобные характеристики узла делают из него довольно-таки важную составляющую системы зажигания, без правильной работы которой, функционирование мотора зачастую невозможно. Теперь, наверное, уже всем полностью понятно – зачем нужен этот пресловутый «холловский» идентификатор. Отметим, что данная деталь успешно применяется как на одноконтактных, так и двухконтурных системах зажигания. Более того, двухконтурное зажигание с одним датчиком Холла довольно-таки популярно.

Подключение датчика Холла предусматривает использование трёх клемм:

• первая идёт на «массу»;
• вторая — на плюс с входным напряжением порядка 6 Вольт;
• третья является «выходной» и отправляет преобразованное напряжение на коммутатор.

Распиновка у датчика простейшая и, как правило, не отличается от представленной ниже (то есть, провода датчика Холла зачастую подключаются по следующей схеме):

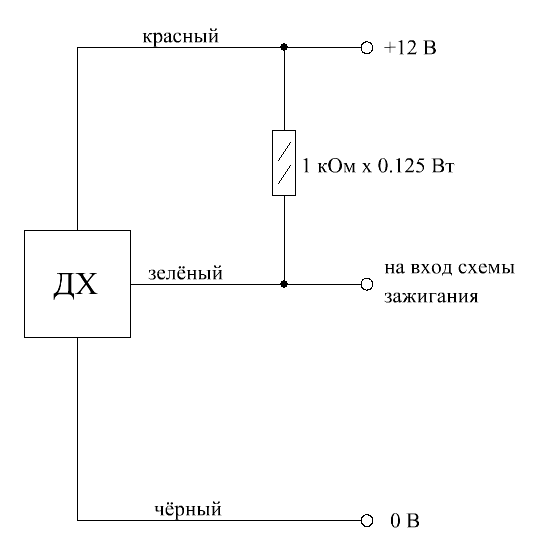

Вопросы по типу:

• Как проверить датчик Холла?
• Где находится датчик Холла?
• Как заменить датчик Холла?
• Как подключить датчик Холла?
• Как поменять его на новый?

Требуют от автомобилиста знаний того, как выглядит этот элемент системы зажигания, отвечающий за правильное искрообразование. К счастью, нужная деталь до безобразия проста как в ремонте, так и во внешнем виде. В типовом варианте датчик Холла, поставленный на абсолютно любой автомобиль, выглядит следующим образом:

Конструктивные особенности

Наиболее эффективными материалами для изготовления датчика считаются полупроводники арсениды галлия и индия. Чаще прибор представляет собой пленку, толщина которой не превышает 10 мкм. Датчик имеет три клеммы:

• питающая с входным напряжением 6В;
• нулевой контакт;
• выходная, с которой сигнал поступает на коммутатор.

Клемма, к которой подходит питание, широкая и занимает всю сторону прямоугольника. Выходная клемма обладает точечным электродом. В качестве нулевого контакта выступает общая точка. Так как при отсутствии магнитного поля на контактах остается небольшой сигнал, то для коррекции выходных данных применяется дифференциальный усилитель.

Микросхема наносится на подложку методом литографии, что позволяет повысить точность показаний. Обычно в различных приборах это применяется для проверки положения элементов механизма.

Проверка датчика

Чтобы точно убедиться в неисправности датчика, перед его заменой необходимо выполнить проверку. Самый простой способ выявить неисправность – действительно ли проблема в датчике – это провести диагностику на осциллографе. Прибор не только выявляет неисправности, но также укажет на скорую поломку устройства.

Так как не у каждого автомобилиста есть возможность проводить такую процедуру, есть более доступные способы диагностики датчика.

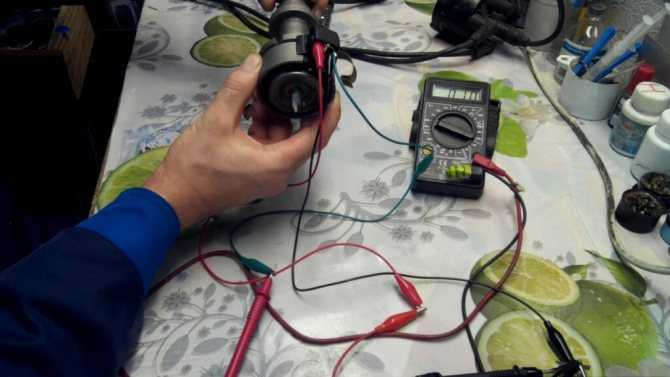

Диагностика мультиметром

Вначале мультиметр выставляется в режим замера постоянного тока (переключатель на 20В). Процедура производится в следующей последовательности:

• Отсоединяется бронепровод от распределителя. Он подключается к массе, чтобы в результате диагностики случайно не запустить авто;
• Активируется зажигание (ключ повернут до упора, но мотор не заводить);
• С распределителя снимается разъем;
• Минусовый контакт мультиметра подсоединяется к массе авто (кузову);
• В разъеме датчика имеется три контакта. Плюсовой контакт мультиметра подсоединяется к каждому из них в отдельности. Первый контакт должен показать значение 11,37В (или до 12В), второй – также в районе 12В, а третий – 0.

Далее проверяется датчик в работе. Для этого необходимо сделать следующее:

• Со стороны входа проводов в разъем вставляются металлические штыри (например, небольшие гвозди) так, чтобы они не прикасались друг к другу. Один вставляется в центральный контакт, а другой – к проводу минуса (обычно белого цвета);
• Разъем надевается на датчик;
• Включается зажигание (но мотор не заводим);
• Минусовый контакт тестера фиксируем на минусе (белый провод), а плюсовой – к центральному штырю. Рабочий датчик выдаст показатель приблизительно 11,2В;
• Теперь помощник должен стартером несколько раз провернуть коленвал. Показания мультиметра будут колебаться. Нужно заметить минимальное и максимальное значение. Нижняя планка не должна превышать 0,4В, а верхняя не должна опускаться ниже 9В. В этом случае датчик можно считать исправным.

Проверка сопротивления

Для замера сопротивления потребуется резистор (1 кОм), диодная лампочка и провода. К ножке лампочки припаивается резистор, а к нему подсоединяется провод. Второй провод фиксируется на второй ножке лампочки.

Проверка производится в следующей последовательности:

• Снимаем крышку трамблера, отсоединяем колодку и контакты самого распределителя;
• Тестер подсоединяют к клеммам 1 и 3. После активации зажигания на дисплее должно появиться значение в пределах 10-12 вольт;
• По такой же схеме к распределителю подсоединяется лампочка с резистором. Если полярность правильная, контролька засветится;
• После этого провод с третьей клеммы подсоединяется на вторую. Затем помощник при помощи стартера проворачивает мотор;
• Моргающая лампочка свидетельствует об исправном датчике. В противном случае его необходимо заменить.

Создание имитации контроллера Холла

Этот метод позволяет диагностировать датчик холла при отсутствии искры. Планка с контактами отключается от трамблера. Активируется зажигание. Небольшой проволокой выходные контакты датчика соединяются между собой. Это своеобразный имитатор датчика холла, который создал импульс. Если при этом на центральном кабеле образовалась искра, значит, датчик вышел из строя, и он нуждается в замене.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:

• отключаем от трамблера трехпроводной штекер;
• запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой

1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

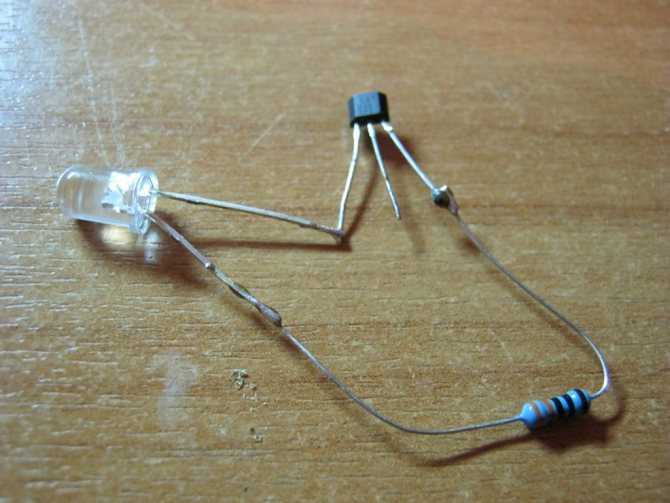

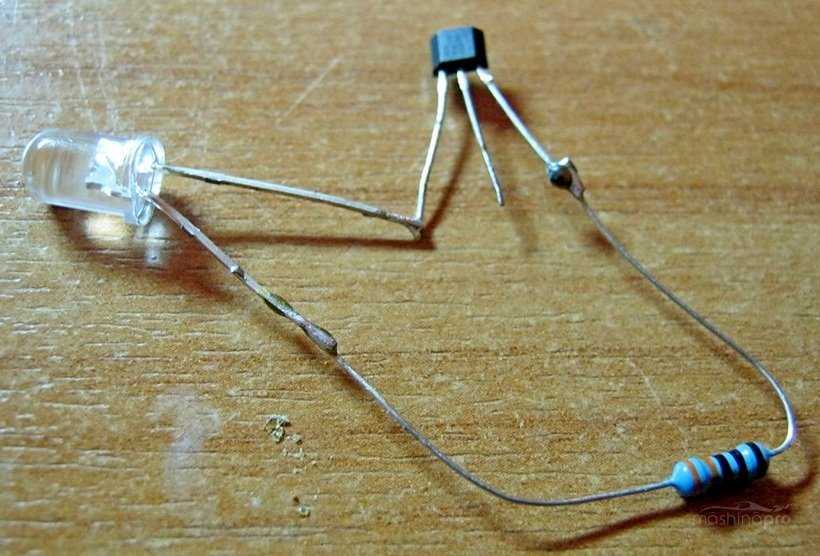

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Среди элементов радиоэлектроники, автоматики, а также измерительной техники, датчик Холла, принцип работы которого основан на одноименном эффекте, занимает особое место. Смысл упомянутого эффекта заключается в том, что при помещении проводника в магнитное поле появляется электродвижущая сила (ЭДС), направление которой будет перпендикулярным полю и току. Как же это используется в автомобиле?

Подключение больших электронагрузок

На выходе мощность датчика Холла очень низкая (10–20 мА), вследствие этого он напрямую контролировать высокие электронагрузки не может. Проблему решают достаточно просто: подключение делают с добавлением к устройству NPN-транзистора, через него стекает ток к выходу. Указанная деталь выступает приемником, когда она насыщенная, то активируется как переключатель. Транзистор заземляет выходной контакт, таким образом, замыкая его при повышении плотности потока выставленных значений для «вкл.».

Есть различные конфигурации транзисторного переключателя, но главное – устройством обеспечивается 2-тактный выход, позволяющий потреблять нужный ток для контроля больших нагрузок.

Проверка датчиков Холла в мотор-колесе

Перед ремонтом мотор-колеса нужно при помощи тестера или вольтметра проверить состояние датчиков Холла. Алгоритм действий таков: подключить тестер или подать напряжение +5 В и, вращая ось мотора, понаблюдать за изменением напряжения на сигнальной ноге. Проще поддаются ремонту моторы с винтами в боковой крышке. Если же крышка имеет резьбу, открутить ее сложнее – понадобятся специальные съемники.

Если при разборке мотора окажется, что обмотки потемнели (сгорели), восстановлению он не подлежит

Если же с обмотками все в порядке, обратите внимание на провода, идущие через ось к 3 миниатюрным датчикам. Обычно они посажены на силиконовый клей в нише, совпадающей по форме с геометрий корпуса датчика

За что отвечает датчик Холла?

Прибор
отвечает за передачу командных сигналов. Он определяет скорость машины и
переключает контакты. Это аналоговый преобразователь, активируемый при помощи
коммутатора, который излучает магнитное поле. Если в работе двигательной
системы возникнут сбои, устройство сможет замерить текущее напряжение без
разрыва цепи.

У
устройства есть и другие функции. Речь идет о повышении мощности двигательной
системы и динамизации работы систем автомобиля. Датчик соединен с
распределителем, составляет с ним единый механизм. Прибор напоминает
прерыватель с аналоговым приводом. Иногда его совмещают с коленвалом двигателя.
Назначение данного прибора можно охарактеризовать так — оперативное включение
антиблокиратора тормозов ДВС и тахометра.

Датчик Холла

Датчик дождя, датчик уровня жидкости, датчик температуры – он же термометр. Вроде бы все ясно: датчик дождя показывает наличие дождя, датчик уровня жидкости показывает, как ни странно, уровень жидкости; термометр – от греч. – тепло и измерять, показывает температуру.  Но  вот что за странное название: датчик Холла?

С чего все начиналось

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странную вещь… Он взял пластинку золота и стал пропускать через неё постоянный ток.  На рисунке эту пластинку я отметил с гранями ABCD.

Так вот, когда он пропускал постоянный ток через грани D и B, поднес перпендикулярно пластинке постоянный магнит и знаете что обнаружил?  Разность потенциалов на гранях А и C!  Или проще сказать, напряжение. Этот эффект и назвали в честь этого ученого.

Как только он сделали это открытие, вскоре стали делать радиоэлементы на этом эффекте. Чтобы не заморачиваться с названием, назвали в честь того, кто открыл этот эффект  –  в честь Холла. Поэтому радиоэлементы, основанные на эффекте Холла, называют датчиками Холла.

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер.

Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью.

Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Разработчики на этом не остановились. Как только наступила  эра цифровой элек троники в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Выглядит все это примерно вот так:

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные. Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. То есть подносим например южный полюс магнита, датчик сработал. На северный магнитный полюс ему наплевать.

Биполярные. Здесь уже интереснее. Подносим магнит одним полюсом – датчик сработал и продолжает работать даже тогда, когда мы убираем магнит от датчика.  Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Омниполярные. Этим датчикам по барабану на какой полюс включаться и выключаться. Пусть будет хоть южный или северный.

Датчик холла что это в телефоне

Современные мобильные телефоны превратились в совершенные устройства с большим набором разнообразных функций, для корректной работы которых необходимы различные датчики. Чаще всего смартфон снабжают датчиком приближения, определения магнитных полей (магнитометр), гироскопом, акселерометром, световым датчиком и датчиком Холла. В телефонах, предназначенных для экстремальных путешествий или профессий можно встретить барометр с термометром, измеритель влажности воздуха, индикатор сердечного ритма. В данном материале мы поговорим о датчике Холла: что это и для чего он нужен в телефоне.

Что же такое датчик Холла?

Это сенсор, определяющее наличие или отсутствие магнитного поля. Свое название датчик обрел по фамилии американского ученого Эдвина Герберта Холла, открывшего эффект появления разности потенциалов в проводнике с постоянном током, находящегося в магнитном поле.

Существуют цифровые и аналоговые датчики Холла:

1. Цифровые устройства просто определяют, есть ли магнитное поле или нет, выдавая на выходе логические единицу или ноль в зависимости от наличия поля.
2. Аналоговые датчики дополнительно могут измерять напряженность магнитного поля, преобразуя его индукцию в напряжение.

Как правило, датчик Холла в телефоне устанавливают цифрового типа, что обусловлено его миниатюрностью, низким энергопотреблением и небольшими требованиями к его функционалу, определяющие способность только регистрировать наличие или отсутствие магнитного поля в окружающем пространстве.

Датчик Холла в смартфоне

В смартфоне датчик представляет собой микросборку, формирующую логические сигналы (1 или 0) при наличии или отсутствии магнитного поля. Программное обеспечение смартфона обрабатывает эти сигнала и выполняет определенные действия, заложенные в их алгоритм исполнения при взаимодействии с датчиком.

Обыкновенно датчик Холла в смартфоне используется в трех случаях:

1. При работе цифрового компаса.
2. При работе GPS или Глонасс навигатора для улучшения позиционирования.
3. Включения/отключения экрана смартфона, помещенного в специальный магнитный чехол. При открытии крышки чехла экран включается и наоборот

В телефонах раскладного типа (раскладушки) указанный датчик используется активации/деактивации дисплея при открытии или закрытии дисплейной части аппарата.

Как узнать, есть ли в телефоне датчик Холла?

Что бы узнать о наличии датчика в вашем телефоне, необходимо в первую очередь необходимо прочитать инструкцию к гаджету или получить необходимую информацию на официальном сайте производителя по конкретной модели.

К сожалению, далеко не все производители указывают, есть ли в телефоне датчик Холла. Первый признак того, что аппарат оснащен данным сенсором является наличие в продажной комплектации магнитного чехла или как его еще называют умного чехла.

Также можно проверить как реагирует ваш телефон на поднесенный к его включенному экрану магнит. Если экран гаснет, то это говорит о том, что сенсор в телефоне есть.

Цифровые датчики Холла

Как только наступила эра цифровой элек троники, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные

Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. К примеру, подносим южный полюс магнита и датчик сработает. На северный магнитный полюс он реагировать не будет.

Биполярные

Подносим магнит одним полюсом – датчик сработает и будет продолжать работать даже тогда, когда мы уберем магнит от датчика. Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Магнитоуправляемые микросхемы | Все своими руками

Ни когда не задумывался о принципе работы вентиляторов, применяемых в компьютерной и офисной технике. Но тут неожиданно сдох один из таких (Фото 1).

Пришлось произвести вскрытие (Фото 2). И здесь обнаружилась микросхема, управляемая магнитным полем – датчик Холла. Стал искать информацию о принципе работы таких вентиляторов и нашел в журнале «Радио» за 2001 год №12 стр. 33. Статья называется «Ремонт вентиляторов электронных устройств». В моем вентиляторе стояла другая микросхема (Фото 2 ,3). Эта микросхема имеет два инверсных относительно друг друга выхода, которые меняют свое состояние на противоположное при приближении магнита и восстанавливают свое состояние, когда магнит убирают. Так, как у меня этих вентиляторов бу много, я нашел в одном из них датчик Холла с тремя выводами (Фото 4). Эта микросхема работает немного по-другому. Изменить состояние выхода датчика можно изменением направления магнитного поля, т.е. при приближении магнита на выходе 2 микросхемы скачком появляется напряжение высокого уровня (логическая единица), при его удалении это напряжение остается, чтобы сбросить состояние выхода в «0» надо поднести магнит к датчику другим полюсом. Я провел небольшой эксперимент, взял магнит от устройства регулировки линейности строк телевизоров (Фото 5). Красной линией на фото показана нулевая плоскость между полюсами магнита. Краской помечен южный полюс магнита. Магнит закрепил гайками на шпильке, шпильку закрепил в патроне минидрели. Соединил соответствующим образом микросхему, к ее выходу подсоединил осциллограф. При приближении вращающегося магнита со скоростью 9000 обмин на экране осциллографа наблюдались четкие прямоугольные импульсы.

Достоинством таких микросхем, на мой взгляд, является еще и то, что изменяя напряжения питания этих микросхем их выход можно согласовывать с любым типом жесткой логики. На их основе можно сотворить датчики для различных устройств. Надо только подумать, информация к размышлению есть. До свидания. К.В.Ю.
