Конструкция элементов кузова автобуса паз-32053-07, паз-4234

ЯМЗ-53423

рядный 4-цилиндровый дизельный двигатель

• Описание
• Характеристики
• Применение

Описание

Тип двигателя. 4-цилиндровый дизельный двигатель семейства ЯМЗ-530, 4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением надувочного воздуха в теплообменнике типа “воздух-воздух”, установленном на транспортном средстве (с системой EGR). По выбросам вредных веществ соответствует экологическому классу 5 – № 49-05В2 (G с EOBD), № 24-03 — euro-5

Конструктивные особенности

Для достижения экологического уровня euro-5 применены

• система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор.
• топливная аппаратура с повышенной энергией впрыска до 2000 бар

В состав модернизированной топливоподающей системы Евро-5 включен новый ТНВД, разработанный специалистами ЯЗДА и полностью адаптированный к работе с компонентами Bosch.

Опции

Предусмотрена возможность установки:

• компрессора пневмотормозов производительностью до 350 л/мин и до 500 л/мин;
• насоса гидроусилителя рулевого управления;
• компрессора кондиционера;
• предпускового подогревателя и отопителя кабины;
• привода гидронасосов.

Двигатели могут комплектоваться сцеплениями и коробками передач по стандартам SAE 3.

Экология. Соответствуют требованиям Технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств» в части удовлетворения требованиям двигателей экологическому классу 5, нормируемого Правилами ООН № 24-03 и № 49-05В2 (G) – euro-5.

Топливоподающая система и система управления. Аккумуляторного типа, с высокой энергией впрыска и электронным управлением фирмы “Bosch”

Функции ЭБУ

• осуществляет управление двигателем;
• взаимодействует с электронными устройствами транспортного средства по каналу CAN (SAE J 1939);
• сохраняет информацию об ошибках во встроенной памяти;
• выполняет функции бортовой диагностики в соответствии с требованиями Правил ООН №49-05 G, согласно стандартам ISO 15031 и SAE J 1939;
• выполняет функцию ограничения скорости в соответствии с Правилами ООН №89;
• выполняет функцию ограничения крутящего момента согласно требованиям Правил ООН №49-05 G;
• сигнализирует водителю о возникновении аварийных ситуаций посредством ламп на панели приборов ТС (диагностики двигателя, лампа ИС, аварийного давления масла, и т.д.);
• выполняет функцию аварийной защиты двигателя;
• выполняет совместную работу с системами стабилизации курсовой устойчивости, экстренного торможения, адаптивного круиз-контроля (Правила ООН № 13 прил. 21, №131) и дублирования управления от дополнительного органа с пульта оператора.

Конструкция

ПАЗ 4234 — высокопольный автобус с каркасом вагонного типа на несущей раме. Главное отличие от стандартной модели это наличие двух дверей и удлиненный на метр кузов. В остальном автобус имеет узнаваемый дизайн, однако уже успел пережить один рестайлинг в 2007 году. Высота дорожного просвета составляет 27 см, что позволяет его использовать в самых различных условиях в том числе и при плохих дорогах.

Салон

Благодаря удлиненному кузову увеличилась и вместимость автобуса. Количество сидячих мест достигло 30, при это максимальная вместимость составляет 50 пассажиров. Если кто помнит старые модели пазиков, то сиденья у них были хоть и мягкими, но не слишком удобными при долгой езде, а уже на неровной дороге и вовсе трясло как при морских волнах. После модернизации 2007 года существенно улучшился комфорт для пассажиров и водителя. В салоне установлены удобные кресла, хоть и не такие мягкие, но при этом более приспособленные к долгой езде. Также к новым удобствам можно отнести двойные стеклопакеты и новое утепление салона.

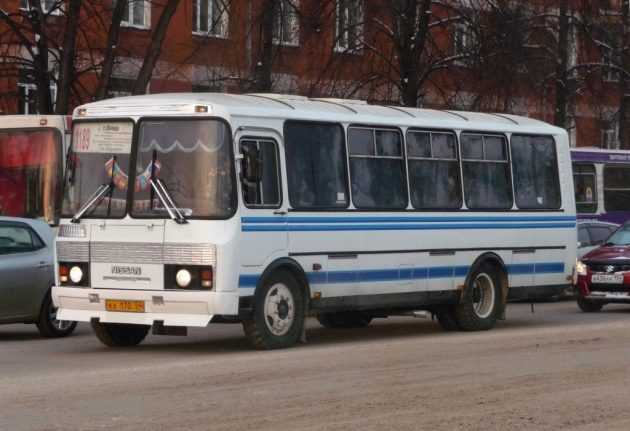

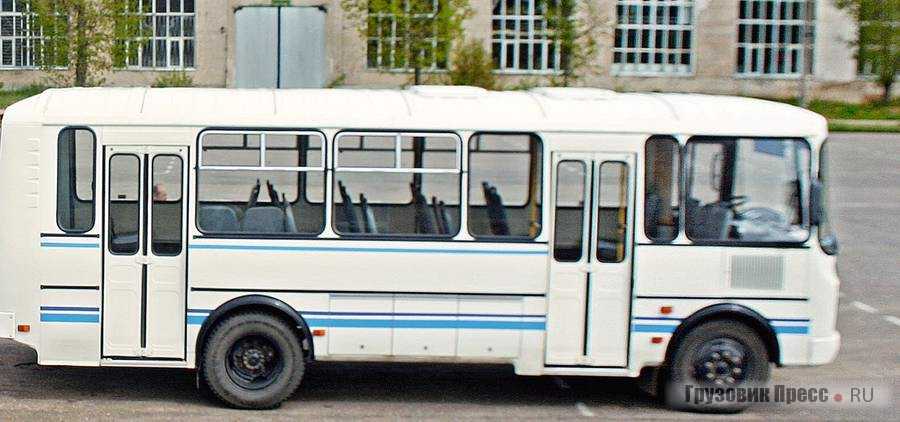

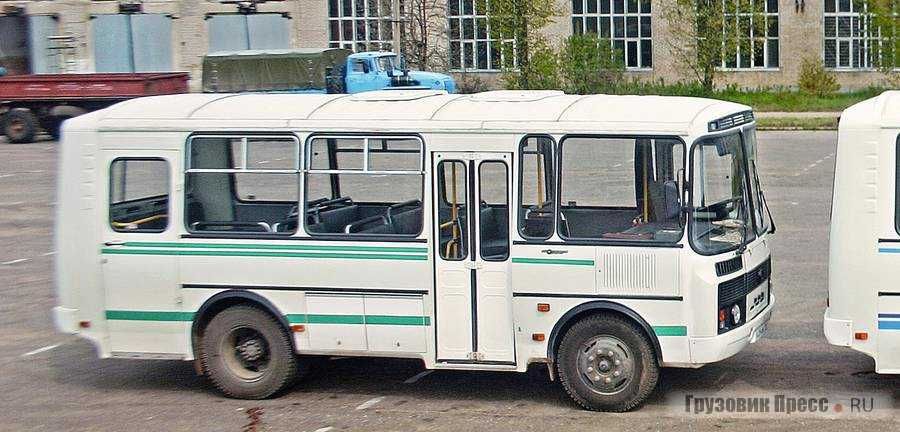

ПАЗ-32053-07 с минским дизельным двигателем

Все, что было сказано о конструкции и компоновке автобуса с бензиновым двигателем, в полной мере справедливо и в отношении машины с дизелем. Главное отличие – двигатель минского производства ММЗ Д-245.7. Его трудно не заметить, стоя рядом с автобусом, у которого работает мотор. Сразу можно сказать: «Он! Трактор «Беларус». Специалисты ПАЗа долго работали над снижением шума не только мотора, но и всего автобуса в целом, и его уровень в результате удалось довести до требуемых сертификационных норм, но ощущение тракторного мотора осталось.

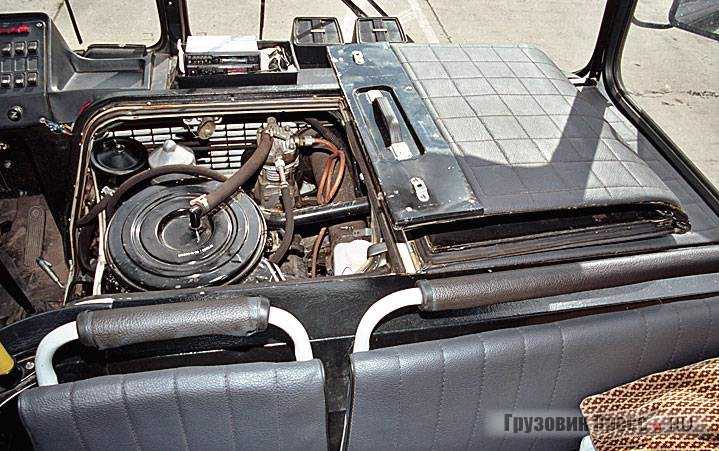

Внутри салона двигатель не очень шумит, особенно в сравнении с дизельным ПАЗом шестилетней давности. В том автобусе разговаривать нужно было, сильно повышая голос.

Нельзя сказать, что дизельная машина ощутимо отличается от бензиновой по динамическим показателям. Зато расход топлива у нее значительно ниже, что очень хорошо сказалось на рентабельности автобуса.

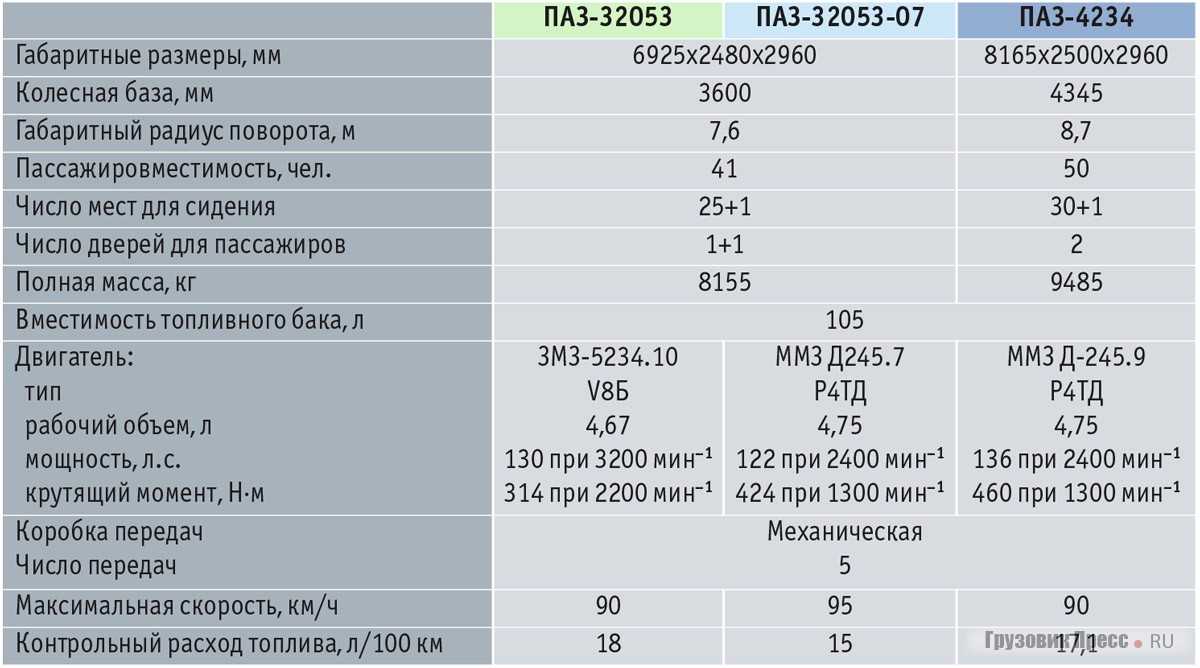

Что самое интересное, у ПАЗ-32053-07 и ПАЗ-4234, который соответствует среднему классу и имеет более мощный дизельный двигатель ММЗ-245.9Е2, очень близкие показатели расходов топлива

Обратите внимание, мотор позиционируется как соответствующий экологическим стандартам Euro 2

На удлиненном автобусе установлен тоже зиловский, но усиленный мост ЗBЛ-433100 (РЗАА) и «зиловская» 5-ступенчатая механическая КП Смоленского завода, как и на предыдущих моделях.

Естественно, у «длинного» ПАЗа динамика немного хуже, чем у его «коротких» собратьев, зато пассажировместимость – 50 человек, т. е. на 10…11 человек больше, чем у ПАЗов малого класса. У машины рационально расположены пассажирские сиденья, а напротив двух дверей с пневмоприводом организованы накопительные площадки.

Конечно, на этом «пазике» развернуться в два приема на дороге шириной 6 м уже не получится, поскольку его длина 8,2 м, а внешний радиус поворота – 8,7 м, т. е. в городе особо не поманеврируешь. Его стихия – загородные маршруты, особенно сельские.

В заключение хотелось бы отметить, что специалисты Павловского автобусного завода за шесть лет сделали большой шаг вперед. Уже бегают по дорогам страны новые автобусы ПАЗ-4230 «Аврора» различных модификаций с задним расположением силового агрегата. В центре Москвы пассажиров обслуживают низкопольные ПАЗ-3237; выпускаются малыми партиями и проходят сертификационные испытания новые переднемоторные автобусы малого класса ПАЗ-3203 и ПАЗ-3204. В общем, ПАЗ не стоит на месте, а планомерно интегрируется в современный автобусный рынок России со своим новым модельным рядом. Однако старая модель ПАЗа и ее модификации и сейчас востребованы на рынке. «Народный» автобус продолжают покупать для эксплуатации в самых разнообразных дорожных и климатических условиях. Прогноз на будущее таков: машина еще долго будет пользоваться спросом, тем более что работа над ее доводкой никогда не прекращалась. Несмотря на морально устаревший дизайн, ПАЗ-3205 россиянам нравится. А в Германию, Испанию, Швецию или Финляндию нам его не продавать. Там и без «пазиков» хватает своих «народных» автобусов.

Атмосферные условия при проведении испытаний

Температура воздуха, °С	+ 15
Скорость ветра, м/с	1…3
Атмосферное давление, гПа	982…996
Относительная влажность, %	48…77

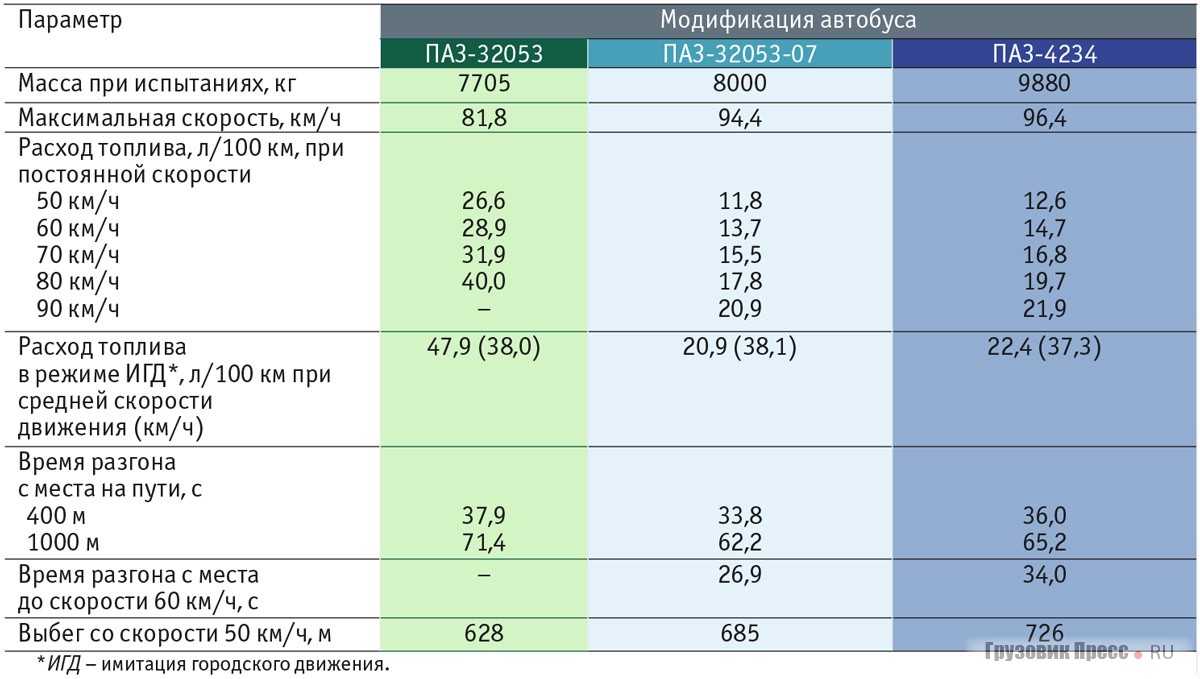

Испытания проводились на динамометрической дороге в соответствии с методикой, изложенной в ГОСТ 20306–90 и ГОСТ 22576–90.

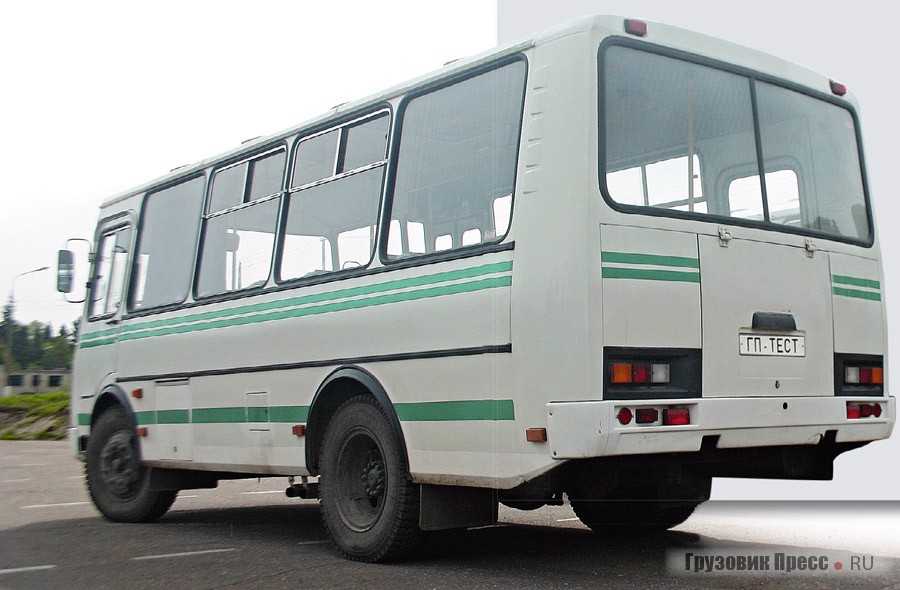

ПАЗ-32053 с бензиновым двигателем ЗМЗ-5234.10

Машину сегодняшнего дня сравнивать с его «собратом» шестилетней давности по силовому агрегату, пожалуй, некорректно. В тот раз мы имели дело с совершенно новой машиной, этот же образец давным-давно прошел обкатку, и все «детские болезни» были устранены водителями ПАЗа в ходе эксплуатации.

Двигатель работает на холостых оборотах тихо. Шум создает только пневмокомпрессор, причем хлюпающий звук работающего компрессора похож на клекот тетерева. Но при повышении оборотов двигателя появляется характерный звук, чем-то напоминающий работу мотора старого грузовика ГАЗ-53. Естественно, при этом пневмокомпрессор уже не слышно.

Стартовая динамика у бензинового ПАЗа достаточно хорошая – мощность двигателя все-таки 130 л. с. Передачи КП включались без проблем, кроме двух – пятой и задней. Пятая передача включалась почему-то все время с «пробоем», т. е. с небольшим скрежетом, задняя – тоже тяжело, но по другой причине – места маловато.

И дорожная динамика у ПАЗ-32053 хорошая. К удивлению, без проблем работала педаль «газа»: как на импортных машинах, без задержек и плавно. Поэтому постоянную скорость на замерах расхода топлива держать было несложно.

До 2003 года автобусы ПАЗ комплектовали тормозной системой, состоящей из двух контуров: гидравлического и пневматического, как на грузовиках Горьковского автозавода. С 2003 года павловчане модернизировали тормозную систему, и она стала полностью пневматической, что позволило установить ABS фирмы Knorr-Bremse.

Но расположение педали тормоза осталось неудобным: она установлена на разных уровнях с педалью «газа».

Неудачно расположена педаль сцепления с гидравлическим приводом – очень высоко. В городских «пробках», когда водитель постоянно держит ногу на педали сцепления, неудобство превращается в ножную боль. Кстати, нашу версию подтверждают и водители ПАЗов «маршрутных» такси, работающих в городах. На загородных маршрутах у водителей ПАЗов такой проблемы нет: ногу на педали сцепления не приходится долго держать.

Что касается маневренности, то павловские автобусы всегда отличались хорошей управляемостью и маневрированием. Достаточно сказать, что при габаритном радиусе поворота 8,5 м автобус разворачивается на дороге шириной 6 м за два приема. Надо отметить хорошую работу гидроусилителя руля – при таком развороте приходилось крутить руль на месте. На бензиновом «пазике» ГУР работал бесшумно и легко.

К ходовой части во время испытаний претензий тоже не было. Автобусы ПАЗ-32053 и ПАЗ-32053-07 оснащаются мостами Рязанского завода автоагрегатов (РЗАА) или Канашского автоагрегатного завода (КААЗ). В нашем случае на обоих ПАЗах были установлены мосты рязанского производства. Видимо, поэтому редукторы не издавали характерный воющий звук, присущий мостам горьковских грузовиков. Рязанский завод изготовляет задние мосты еще и для московского автозавода ЗИЛ.

Ремонт, обслуживание и цена автобуса

Обслуживание и ремонт ПАЗ 32053 пользуется хорошей славой у механиков. Все детали, системы и механизмы имеют понятное устройство и удобный доступ. В помощь новичкам завод-изготовитель предоставляет подробную инструкцию, которая поможет быстро отыскать неисправность и оперативно ее устранить. Высокий уровень унификации деталей с другими автобусами Павловского завода позволяет без проблем доставать необходимые детали.

При своевременном сервисном обслуживании двигатель откатает не одну сотню тысяч километров перед капитальным ремонтом. Достаточно следить, чтобы уровень рабочих жидкостей не опускался ниже минимальной отметки, и соблюдать все требования производителя. Основные неисправности ПАЗ 32053 связаны с плохим качеством дорог и затрагивают ходовую часть. Но тут уже все зависит от водителя, чем аккуратнее он себя ведет, тем дольше прослужит транспортное средство. Бережное отношение к техники позволит продлить срок ее безотказного использования и сэкономит денежные средства из ремонтного фонда.

Автобусы данной модели пользуются большим спросом как в государственных службах, так и среди частных лиц. Невысокая стоимость и отличные характеристики способствую ее конкурентоспособности на отечественном рынке. Модель идет также на экспорт в страны СНГ. Многие предприятия приобретают автобус для использования в качестве служебного транспорта, чтобы доставлять работников к месту службы из близлежащих населенных пунктов.

Цена ПАЗ 32053 на начало июня 2014 года составляет примерно 1 миллион рублей. На окупаемость транспортного средства уходит совсем немного времени при регулярных выездах на маршрут. Гарантийный период составляет 12 месяцев для моделей с бензиновым двигателем и 18 месяцев для дизеля. В этот промежуток времени можно обратиться к заводу-производителю в случае поломки и получить бесплатное обслуживание или замену вышедшей из строя детали.

Автобус ПАЗ для пассажиров

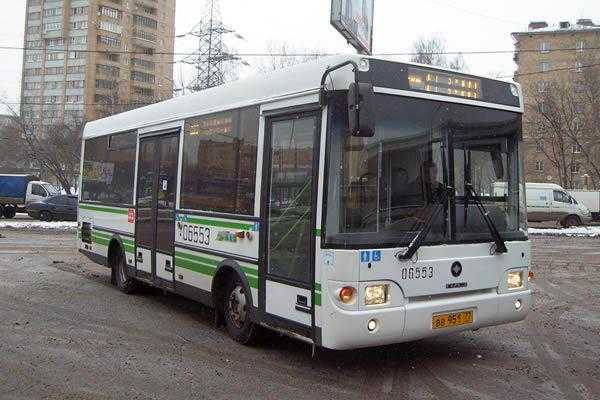

ПАЗ 3237 — это пока один из первых небольших низкопрофильных городских автобусов. Автобус рассчитан на 55 человек, а количество мест для сидения составляет 18 мест. Пассажиры смогут комфортно присесть на кресла, которые, в свою очередь, установлены на специальных подиумах. Кресла полумягкие, раздельные.

Спинки кресел довольно невысокие.Пневматическая подвеска позволила сделать высадку и посадку пассажиров еще комфортней. Благодаря такой системе стало возможным уменьшать клиренс тогда, когда автобус стоит на остановке для высадки. Комфорту пассажиров также способствуют широкие двери. Некоторые модификации этого автобуса предназначены и для людей с ограниченными возможностями.

Где купить, арендовать, переоборудовать

Продажей пассажирского транспорта, выпускаемого Группой ГАЗ, занимаются компании из раздела «Где купить автобусы ПАЗ». Производитель и поставщики предлагают широкий выбор техники различного назначения. Кроме этого, клиентам предоставляются ]аренды и лизинга автобусов, что позволяет сэкономить, при этом обеспечивая нужный уровень комфорта и безопасности. Переоборудование транспортных средств также дает возможность придать технике нужные технические и дизайнерские параметры. Специалисты компаний, специализирующиеся на выполнении работ по переоборудованию и ремонту, собраны в отдельном разделе и здесь.

Конструктивные особенности автобуса

Относится к высокопольным видам автобусного транспорта. На несущей раме располагается каркас так называемого «вагонного типа». Отличий от других стандартных моделей не так уж и много:

1. Две двери.
2. Кузов удлинён на 1 метр. Им же могут похвастаться модели ПАЗ-4234-05.

В остальных деталях дизайн легко узнать. В 2007 году дизайн модели был изменён один раз. 27 сантиметров – высота, характерная для дорожного просвета. Благодаря этому использовать машину можно с разными погодными условиями, даже если качество дорожного полотна оставляет желать лучшего. Длина кузова обеспечит устойчивое положение автомобиля.

Автобус ПАЗ 4234

Вместимость автобуса была удлинена благодаря увеличению габаритов кузова. Общее количество сидячих мест теперь составляет 30. Максимальная вместимость для пассажиров – 50 человек. Модернизация 2007 года способствовала повышению комфорта для тех, кто находится внутри. Это касается и версии ПАЗ-4234-04.

Основные узлы будут такими:

1. Подвеска с рессорами жёсткого типа.
2. Механизм с рулём, поддерживаемый гидроусилителем.
3. Система тормозов с двумя контурами, на пневматике. Осевое разделение по контурам присутствует у привода. Тормозные барабаны классические.
4. Механическая коробка передач с пятью ступенями.

ММЗ Д-245 – единственный двигатель, который устанавливался на автобус первоначально. Но со временем появились модификации, допускающие другие варианты технических характеристик. Повышенной мощностью отличается модель, у которой стоит двигатель ЯМЗ-534. Но цена транспорта в этом случае тоже повышается. Cummins – двигатель, который ставится у самой дорогой разновидности. Все три разновидности двигателей относятся к дизельным установкам. Купить любой из них не составит труда.

Технические характеристики автобуса

Кузов относится к несущему типу. Он рассчитан на 6 лет непрерывной эксплуатации без перерыва на ремонтные работы. Снаряженная масса транспорта 6.37 тонн, длина 816.5 см, а общие размеры 816.5х250х294. В кузове размещен мотор мощностью 136 лошадиных сил. Верхний предел нагрузки на переднюю и заднюю оси — 3.89 и 6.1 тонны соответственно.

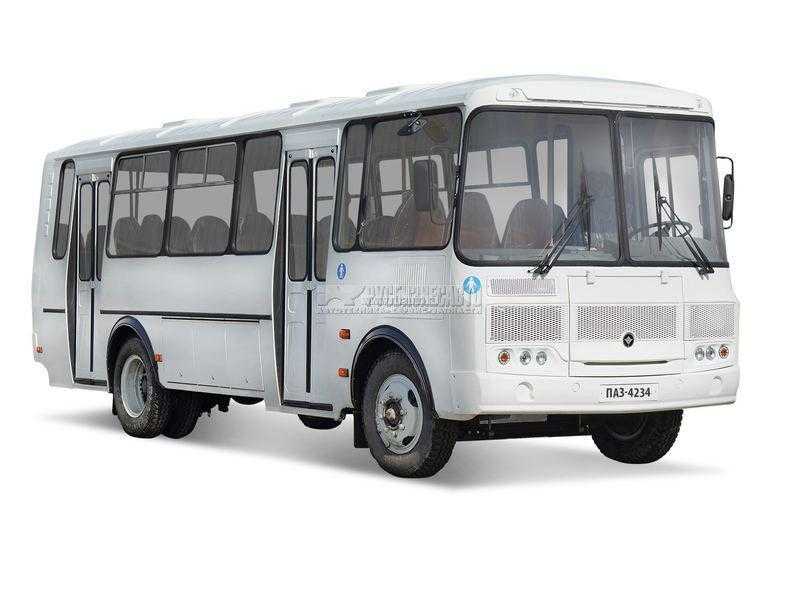

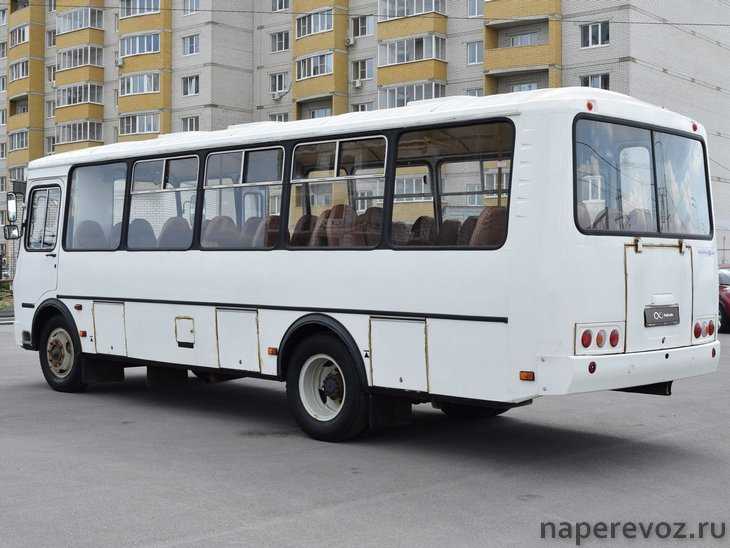

На фото представлен автобус с индексом 4234 04.

Рассматривая дальше технические характеристики ПАЗ 4234, можно заметить, что количество ступеней КПП равно пяти. Машина имеет подвеску листового типа и двухконтурные тормоза с ABS.

Объем бака рассчитан на 105 литров. Горючее проходит двухступенчатую фильтрацию. Благодаря чему снижается число выбросов вредных веществ в атмосферу. При неполной нагрузке ПАЗ 4234 расход топлива составляет 18.4 литра. А при максимальной загруженности — 24 литра.

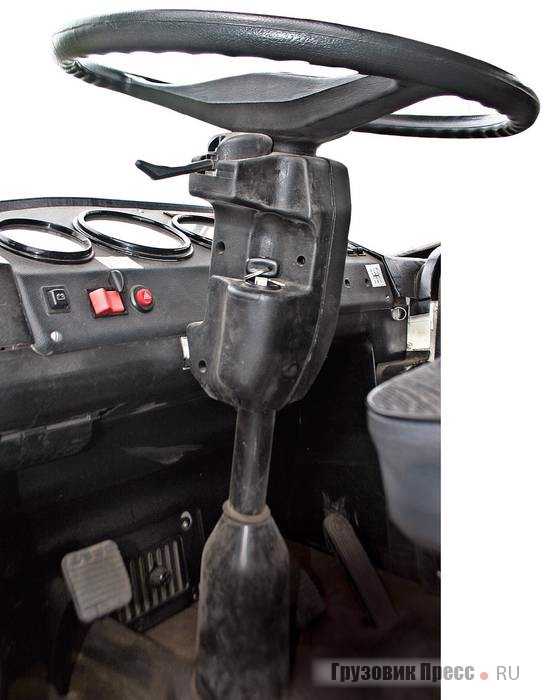

Для комфортного управления автобусом руль оснащен гидроусилителем. Колесная формула у ПАЗ 4234 05 стандартная — 4х2. Вращающий момент составляет 1300-1700 об/мин. Шины 245/70R19,5, которые предназначаются для класса I-II.

Проводя аналогию с другими версиями автобусов, у ПАЗ 4234 некоторые технические характеристики незначительно отличаются. Однако, у версии есть несравненные преимущества, что ее и выделяет.

Преимущества тормозной системы

Автобус ПАЗ 4234 имеет ключевое свойство — безопасность. Повышенная защита пассажиров от травм достигается работой системы тормозов. Причем тормозная система состоит из:

• запасной;
• стояночной;
• рабочей.

При максимальной скорости в 95 км/ч, автобус способен остановиться за короткий временной промежуток без потери управления.

Салон

Существует три варианта конструкции автобусного салона: стандартный, утепленный и школьный.

1. Стандартный — самый востребованный автобус паз 4234 04 на рынке. Простота и надежность повышает его экономичность и комфорт в перевозках пассажиров.
2. Утепленный — в сравнении с предыдущей версией имеет двойное остекленение боковых окон и утепленный пассажирский салон с системами циркуляции и обогрева воздуха.
3. Школьная версия выполнена в соответствии с ГОСТ Р51160-98 и отвечает требованиям автобуса, предназначенного для перевозки детей.

В остальном, три вида салона имеют две двери для комфортного входа/выхода пассажиров, полумягкие сидения с комфортным расстоянием между ними, а высота потолка рассчитана на людей ростом до 196 см. Водительское кресло оснащено амортизирующей подвеской, регулировкой на уровне горизонта и позволяет выполнять наклон спинки.

Система естественной вентиляции заключается в продуманном размещении люков и форточек. Воздух циркулирует по салону и охлаждает его. Отопление — жидкостное, что позволяет передавать тепло от охлаждающего контура мотора напрямую к 5 обогревателям, размещенным по салону.

Ремонтные работы

Автобус ПАЗ 4234 прост в обслуживании. Под каждую модификацию производится множество запчастей, что позволяет устранять любые неполадки в короткий срок. Детали для транспорта конструирует, как сам производитель, так и сторонние фирмы, занимающиеся обслуживанием автотранспорта городского типа. Для упрощенного поиска запчастей под требуемую модель существуют специализированные каталог и сайты.

Диагностируя автобус ПАЗ 4234 необходимо учитывать, что схема электропроводки имеет два разветвления: одно на двигатель, а второе — в салон.

Эффективность ПАЗ 4234 05, как транспорта городского типа:

• низкая стоимость обслуживания;
• короткий срок окупаемости;
• доступность запчастей;
• надежность и долговечность.

При необходимости автобус может быть оснащен модулем «Комфорт». Он включает тонированные стекла, встроенную в салоне аудио- или видеосистему, колеса размером до 19.5″ и утепление.

В некоторые модификации дополнительно входят ремни безопасности, противотуманные фары, система GPS и цифровой тахограф.

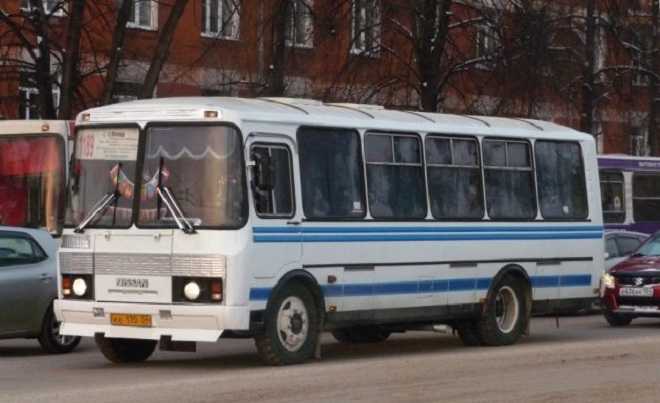

ПАЗ-32053

ПАЗ — настоящий долгожитель отечественного автопрома. Первый автобус в Павлове-на-Оке собрали еще в Советском Союзе, и выпуск продолжается по сей день. За это время автобус (естественно) пережил ряд модернизаций, и выпускаемая сейчас модель 3205 является четвертой по счету.

Своеобразной визиткой предприятия является автобус ПАЗ-32053, как продолжение модели 05. С момента выхода первого 32053 автобус претерпел значительные изменения, и на сегодняшний день выпущено более 30 модификаций. Не говоря уже о том, что, в отличие от всех других автобусов, этот является настоящим «русским».

С момента выхода с конвейера первого автобуса модель менялась, расширялась, но основное ее качество осталось неизменным — это компактный, не рассчитанный на перевозку большого количества людей транспорт. За счет своей многофункциональности автобус нашел свое место там, где не всегда выгодно запускать машины большей вместимости.

ПАЗ-32053 успешно функционирует как на сельских и загородных маршрутах, так и в городе — в режиме маршрутного такси. Стоит отметить надежную подвеску, что на нынешних дорогах является весьма ощутимым плюсом. Подвеска достаточно высоко держит кабину, что особенно ценно в условиях загородного использования. А то, что автобус производится в России, играет свою немаловажную роль в доступности запасных частей.

Интересно, что эта версия автобуса является не первой в своей линии, но, тем не менее, имеет одну автоматическую дверь. Вторая, расположенная в задней части пассажирской кабины, является обычной, автомобильной. В некоторых руководствах ее называют аварийной. Две автоматические двери у высокопольного автобуса появились только в следующей модификации — 32054.

Первый автобус этого класса сошел с конвейера в 1989 году. Интересно, что, казалось бы, небольшой автобус, собирается около 2 месяцев.

ПАЗ-4234: технические характеристики

Кузов имеет ресурс в 6-8 лет. Для окраски используют стойкие составы, способные переносить практически любые погодные условия. Есть и другие параметры, заслуживающие отдельного внимания. Цена от них практически не зависит:

1. Кузов имеет высоту в салоне – 1965 мм.
2. Общий показатель составит для кузова 2940 мм.
3. Бак для топлива с ёмкостью – 105 литров.
4. 18,4 литра солярки расходуется на 100 километров, когда загрузка — частичная. Полная загрузка ведёт к увеличению расходов до 23-24 литров.

136 лошадей или 100 – кАт – силовая установка выдаёт такую мощность. Данный вид автобусов способен развить общую скорость до 95 километров в час. Схема предохранителей позволит легко разобраться в любой проблеме.

В комплекте с моделью идёт и такая деталь, как предпусковой подогреватель двигателя. Система охлаждения – жидкостного типа. Производитель не рекомендует использовать воду для этой части, иначе появляется коррозия, конструкция выходит из строя раньше времени. Легко найти фото, подтверждающие поломки.

Салон автобуса

Высота потолка в салоне – 1965 мм, а высота кузова – 2940 мм.

Топливный бак имеет емкость 105 литров. Транспорт характеризуется умеренным расходом топлива. Так, расход топлива ПАЗ-4234 при частичной загрузке — 18,4 л солярки на 100 км, а при максимальной нагрузке – 23-24 л.

Мощность двигателя – 100 кВт или 136 лошадиных сил. Максимальная скорость движения, которую способен развить данный транспорт, – 95 км/ч.

Модель комплектуется предпусковым подогревателем двигателя. Охлаждение двигателя жидкостное

Важно отметить, что производитель не советует заливать воду в систему обогрева, поскольку это грозит появлением коррозии и резко уменьшает срок службы

Топливо дважды пропускается через фильтры для очистки.

Коробка передач – механическая 5-ступенчатая.

Тормозная система состоит из двух подсистем: рабочей и стояночной, использует пневматический принцип работы. Рабочая часть состоит из двух контуров, по одному на каждую ось, в результате чего при необходимости транспорт может совершить резкий сброс скорости вплоть до полной остановки. В стояночной части установлены камеры с пружинными энергоаккумуляторами, тормозится при этом задняя колесная пара. Есть и запасная стояночная система.

Все ПАЗ-4234 в обязательном порядке имеют антиблокировочную систему ABS, позволяющую не потерять управление при экстренном торможении.

В целом автобус получился весьма маневренным, что очень удобно при движении по городским загруженным дорогам. Последние модификации автобуса, произведенные после 2011 года, удовлетворяют более строгим требованиям современного стандарта Евро-4.

Подвеска автобуса имеет в своем составе четыре телескопических амортизатора, что позволяет уменьшить тряску и вибрацию в салоне.

Максимальная нагрузка на оси: на переднюю — 3890 кг, а на заднюю – 6105 кг.

В зимний сезон салон прогревается при помощи 5 отопительных приборов. В автобусе предусмотрена жидкостная система отопления, которая отводит тепло от мотора в салон. Для обеспечения здорового микроклимата в теплое время года предусмотрен режим вентиляции при помощи открытых окон и люков.

Кабина водителя удобна и просторна. Последние выпуски ПАЗ-4234 позволяют совершать регулировку сиденья шофера по высоте. За спиной водителя – переборка, призванная не допустить появления бликов из салона.

История создания

Новая модель ПАЗ-4234 впервые была представлена в 2002 году на 70-летнем юбилее Павловского автомобильного завода. Она была создана удлинением модели ПАЗ-32053/54 на одну секцию. После конструктивных доработок и создания полного комплекта техдокументации в 2003 году началось массовое производство модели.

Технические характеристики модели 2003 года:

• дизельный агрегат ММЗ-245,9, мощность — 136 л. с.;
• тормоза — барабанного типа с двухконтурным пневмоприводом и системой антиблокировки «Кнорр Бемзе»;
• мост — КААЗ;
• жесткая подвеска рессорного типа.

В 2007 году проведена модернизация, результатами которой стали:

• увеличение эксплуатационного периода и надежности;
• повышение комфортности водительского сиденья;
• улучшение дизайна салона — установка неполной перегородки между водительским местом и пассажирскими сиденьями, обшивка сидений искусственной кожей, монтаж защитной дверной планки;
• дополнение цветовой гаммы кузова салатовым, бежевым, светло-серым.

Городской/пригородный автобус ПАЗ-4234. Фото ЯрКамп

В 2011 году модели начали комплектоваться двигателями, соответствующими экологическим нормативам Euro-4.

В 2014 году представлена еще одна рестайлинговая версия.

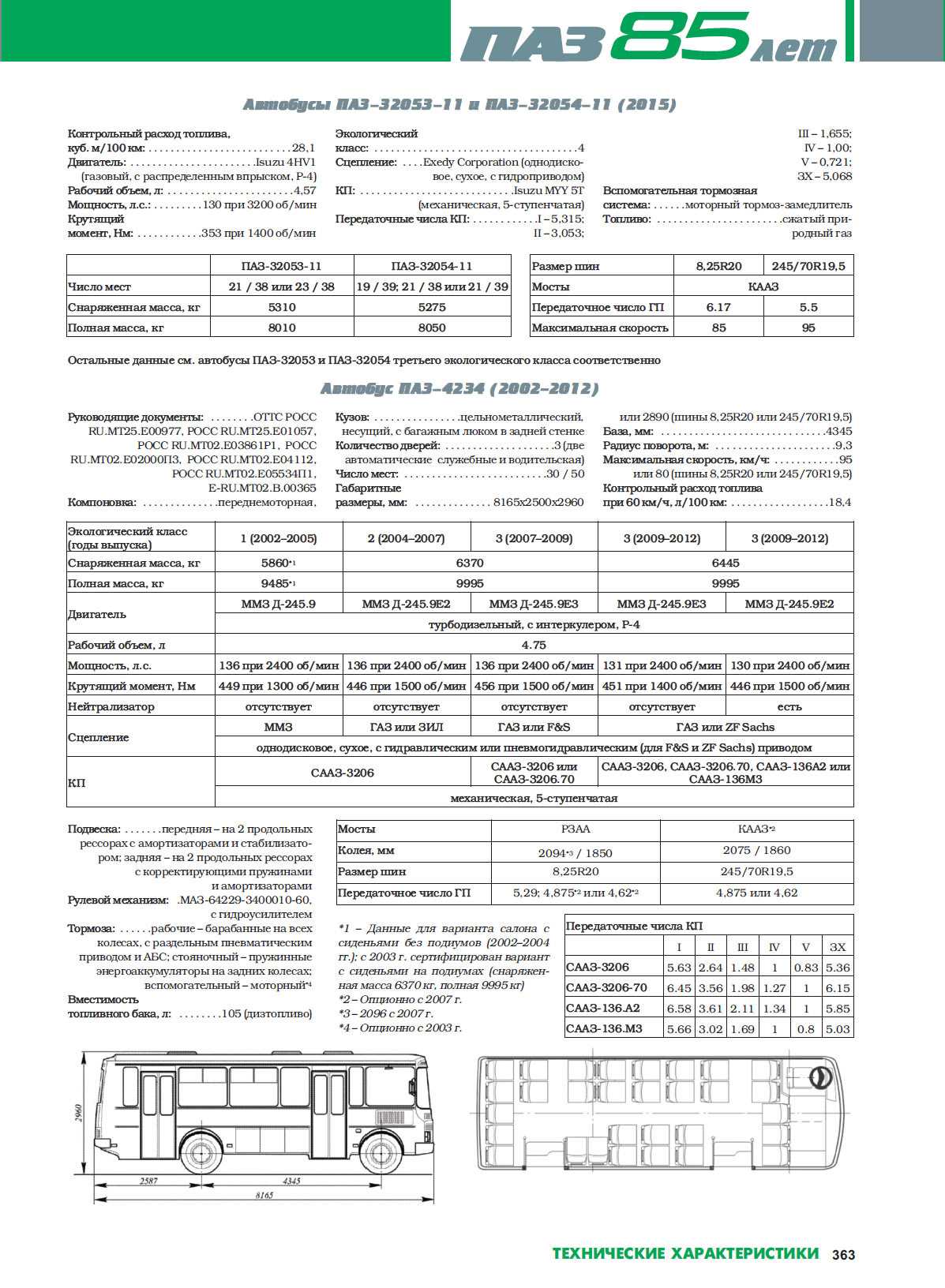

ПАЗ-4234: технические характеристики

• Масса — 6640
• Максимальная допустимая масса — 9995
• Нагрузка на переднюю ось — 3890
• Нагрузка на заднюю ось — 6215
• Колесная формула — 4х2
• Привод — задний
• Максимальная скорость — 95 км/ч
• Емкость топливного бака – 105 л

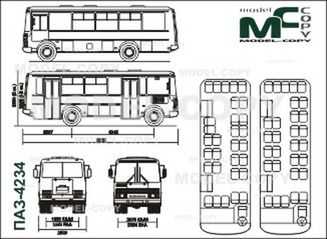

Габариты

• Длина — 8165
• Ширина — 2530
• Высота — 2890
• Колесная база — 4345
• Минимальный радиус разворота — 9,3м

• Высота потолка в салоне — 1965
• Количество дверей — 2
• Ширина дверей — 726
• Количество сидячих мест — 27-30
• Общее количество мест – 50

Ресурс кузова составляет 6-8 лет. Автобус окрашен стойкой краской, хорошо переносящей любые погодные условия.

Высота потолка в салоне – 1965 мм, а высота кузова – 2940 мм.

Топливный бак имеет емкость 105 литров. Транспорт характеризуется умеренным расходом топлива. Так, расход топлива ПАЗ-4234 при частичной загрузке — 18,4 л солярки на 100 км, а при максимальной нагрузке – 23-24 л.

Мощность двигателя – 100 кВт или 136 лошадиных сил. Максимальная скорость движения, которую способен развить данный транспорт, – 95 км/ч.

Модель комплектуется предпусковым подогревателем двигателя. Охлаждение двигателя жидкостное

Важно отметить, что производитель не советует заливать воду в систему обогрева, поскольку это грозит появлением коррозии и резко уменьшает срок службы

Топливо дважды пропускается через фильтры для очистки.

Коробка передач – механическая 5-ступенчатая.

Автобус ПАЗ-4234 снабжен гидроусилителем руля – это повышает управляемость транспорта.

Тормозная система состоит из двух подсистем: рабочей и стояночной, использует пневматический принцип работы. Рабочая часть состоит из двух контуров, по одному на каждую ось, в результате чего при необходимости транспорт может совершить резкий сброс скорости вплоть до полной остановки. В стояночной части установлены камеры с пружинными энергоаккумуляторами, тормозится при этом задняя колесная пара. Есть и запасная стояночная система.

В целом автобус получился весьма маневренным, что очень удобно при движении по городским загруженным дорогам. Последние модификации автобуса, произведенные после 2011 года, удовлетворяют более строгим требованиям современного стандарта Евро-4.

Автобусы, предназначенные для перевозки детей, оборудованы запасной аварийной дверью. Сиденья имеют высокую удобную спинку, предусмотрены ремни безопасности. Предусмотрен даже специальный отсек в хвосте автобуса для складирования школьных рюкзаков.

Подвеска автобуса имеет в своем составе четыре телескопических амортизатора, что позволяет уменьшить тряску и вибрацию в салоне.

Максимальная нагрузка на оси: на переднюю — 3890 кг, а на заднюю – 6105 кг.

Кабина водителя удобна и просторна. Последние выпуски ПАЗ-4234 позволяют совершать регулировку сиденья шофера по высоте. За спиной водителя – переборка, призванная не допустить появления бликов из салона.

Общее описание

ПАЗ-4234 — отечественный транспорт среднего класса. Используется преимущественно в целях пассажирских перевозок. Производством данной модели занимается предприятие «РусАвтоПром Борисов». Кроме того, в положительном ключе зарекомендовали себя даже в суровых условиях российского бездорожья.

На сегодняшний день они активно используются для доставки людей в соседние города и перевозки школьников. Модель автобуса, удлинённая на 1160 мм в сравнении с более ранней версией (ПАЗ-3205), благодаря изменениям длины шасси, вмещающий 30 пассажирских сидений.

На фото автобус в городском потоке

Оборудована двигателем вида ММЗ-Д245.9, располагающей моторной мощностью равной 135 л.с., механической трансмиссией и пневмооборудованными тормозами. Кроме того, есть модели 4234-04 (с дизельным двигателем ЯМЗ-534230) и 4234-05, со встроенным двигателем Cummins ISF3.8s3168, Евро-3.

Проведены изменения внешнего вида: обновлен экстерьер кузова, проведены поправки, улучшающие эксплуатационные возможности транспорта. Система подрессоривания (подвеска), проявляющая стойкость к дорогам с некачественным дорожным покрытием.

ПАЗ-4234: технические характеристики

Ресурс кузова составляет 6-8 лет. Автобус окрашен стойкой краской, хорошо переносящей любые погодные условия.

Высота потолка в салоне – 1965 мм, а высота кузова – 2940 мм.

Топливный бак имеет емкость 105 литров. Транспорт характеризуется умеренным расходом топлива. Так, расход топлива ПАЗ-4234 при частичной загрузке — 18,4 л солярки на 100 км, а при максимальной нагрузке – 23-24 л.

На автобусе установлен современный дизельный мотор ММЗД-245.9Е3, удовлетворяющий нормам Euro3, предъявляемым к городскому транспорту.

Мощность двигателя – 100 кВт или 136 лошадиных сил. Максимальная скорость движения, которую способен развить данный транспорт, – 95 км/ч.

Модель комплектуется предпусковым подогревателем двигателя. Охлаждение двигателя жидкостное

Важно отметить, что производитель не советует заливать воду в систему обогрева, поскольку это грозит появлением коррозии и резко уменьшает срок службы

Топливо дважды пропускается через фильтры для очистки.

Коробка передач – механическая 5-ступенчатая.

Автобус ПАЗ-4234 снабжен гидроусилителем руля – это повышает управляемость транспорта.

Тормозная система состоит из двух подсистем: рабочей и стояночной, использует пневматический принцип работы. Рабочая часть состоит из двух контуров, по одному на каждую ось, в результате чего при необходимости транспорт может совершить резкий сброс скорости вплоть до полной остановки. В стояночной части установлены камеры с пружинными энергоаккумуляторами, тормозится при этом задняя колесная пара. Есть и запасная стояночная система.

Все ПАЗ-4234 в обязательном порядке имеют антиблокировочную систему ABS, позволяющую не потерять управление при экстренном торможении.

В целом автобус получился весьма маневренным, что очень удобно при движении по городским загруженным дорогам. Последние модификации автобуса, произведенные после 2011 года, удовлетворяют более строгим требованиям современного стандарта Евро-4.

Автобусы, предназначенные для перевозки детей, оборудованы запасной аварийной дверью. Сиденья имеют высокую удобную спинку, предусмотрены ремни безопасности. Предусмотрен даже специальный отсек в хвосте автобуса для складирования школьных рюкзаков.

Подвеска автобуса имеет в своем составе четыре телескопических амортизатора, что позволяет уменьшить тряску и вибрацию в салоне.

Максимальная нагрузка на оси: на переднюю — 3890 кг, а на заднюю – 6105 кг.

В зимний сезон салон прогревается при помощи 5 отопительных приборов. В автобусе предусмотрена жидкостная система отопления, которая отводит тепло от мотора в салон. Для обеспечения здорового микроклимата в теплое время года предусмотрен режим вентиляции при помощи открытых окон и люков.

Кабина водителя удобна и просторна. Последние выпуски ПАЗ-4234 позволяют совершать регулировку сиденья шофера по высоте. За спиной водителя – переборка, призванная не допустить появления бликов из салона.

Модели АКП на автобусах ПАЗ

На сегодняшний день завод активно использует автоматические коробки передач производства американской компании Allison Transmission, прекрасно зарекомендовавшие себя на отечественных автобусах и грузовиках других марок.

В частности, современные модели комплектуются агрегатами серии Allison 2000 (обычно Allison 2100). Естественно, коробки эти сложно назвать новинками, однако они в полной мере соответствуют современным требованиям, характеризуются высокой надежностью и прекрасными техническими параметрами.

Что касается АКП Allison 2100, то она предназначена для оснащения коммерческого транспорта, общая масса которого не превышает пятнадцати тонн с двигателями, способными развивать крутящий момент до 746 Н·м.

С точки зрения конструкции представляют собой шестиступенчатую планетарную коробку передач с двумя повышающими передачами и гидротрансформатором, предназначенным для увеличения крутящего момента.

Процесс переключения передач полностью автоматизирован и контролируется специальным электронным блоком управления. При этом учитывается скорость автобуса, положение дроссельной заслонки и качество сцепления колес с дорогой.

Точки переключения можно программно варьировать в достаточно широком диапазоне в соответствии с особенностями маршрута и эксплуатации транспортного средства.

Выводы

Следующие преимущества сделали технику востребованной для российских территорий:

1. Быстрое получение прибыли при доступных ценах.
2. Надёжная подвеска, дорожные условия на это не влияют.
3. Запасные части, которые легко приобрести, подверженность ремонту. Даже воздушный фильтр достать не составит труда.
4. Беспроблемная эксплуатация на любых маршрутах.
5. Улучшение технических характеристик, которыми обладает и салон.

У владельцев отечественных моделей ПАЗ 4234 – это одна из наиболее востребованных марок. Надёжность и простота конструкции во многом способствуют выбору. Радует и минимум времени простоя на ремонте при необходимости. Благодаря такому сочетанию параметров окупаемость действительно быстрая.

Читайте еще:

Руководство по эксплуатации КАВЗ-4235

Технические характеристики автобуса КАВЗ 4238

Технические характеристики бортового УАЗ-3303

Технические характеристики автомобиля ГАЗ-33021

Технические характеристики лесовозов Урал

Технические характеристики ЗИЛ 130
