Где находятся предохранители на рено клио 2

О Renault Clio

Renault Clio — одно из самых узнаваемых имен в автомобильном мире, синоним небольшого, недорогого супермини, который отлично подходит для вождения и предлагает возможности больших автомобилей. С момента появления первой модели в 1990 году было продано более 15 миллионов клио, и последняя модель, представленная почти 30 лет спустя в 2019 году, надеется продолжить этот успех.

Вечно популярный Ford Fiesta — это автомобиль, главным конкурентом которого выступает Клио. Предыдущее поколение Clio не совсем справлялось с этой ролью, но в своей последней итерации Renault улучшил все необходимые качества автомобиля, доведя его до конкурентоспособного состояния.

Внешний вид получил эволюционное обновление и хорошо продуманные пропорции, автомобиль в целом приобрел общую четкость, которая привела все в соответствие с современными требованиями. Внутри Clio теперь может похвастаться салоном, который является одним из лучших в своем классе: общее качество отличное, улучшенная информационно-развлекательная система с 7-дюймовыми или 9,3-дюймовыми сенсорными дисплеями на несколько лет опережает медленную, неуклюжую и запутанную систему, установленную в старой модели.

Стандартное оборудование также помогает поднять Renault на вершину своего класса: все модели поставляются в стандартной комплектации со светодиодными фарами, автоматическими зеркалами и круиз-контролем с ограничителем скорости, а также набором активных систем безопасности, включая систему помощи по удержанию полосы движения и автоматическое экстренное торможение.

С прекращением выпуска отделки начального уровня Clio поставляется в трех основных спецификациях: Iconic, S Edition и RS с лучшими характеристиками, а также Renault представил специальное издание Lutecia SE. Гибридная модель Clio E-TECH предлагается только с тремя основными уровнями отделки. Цены начинаются с 1,8 миллионов рублей и поднимаются почти до 2,4 млн. рублей.

Renault теперь предлагает один бензиновый двигатель с турбонаддувом объемом 1,0 литр для Clio с маркировкой TCe 90. Он выдает 89 л. с. и поставляется исключительно с шестиступенчатой механической коробкой передач.

Clio E-Tech Hybrid 140 предлагается с полной гибридной силовой установкой, состоящей из автоматической коробки передач, бензинового двигателя объемом 1,6 литра и электрического двигателя, общей мощностью 138 л.с..

Clio – один из лучших вариантов супермини в мире и это настоящий подвиг для Рено, если учесть наличие множества талантливых соперников. Ford Fiesta и Clio ближе всего друг к другу по комплектации, а Volkswagen Polo немного выше с точки зрения качества. Новейший Peugeot 208 почти так же увлекателен в управлении и, возможно, имеет преимущество в плане востребованности, но он не может сравниться с Clio по практичности.

Двигатели

Наименее проблемный агрегат – атмосферный бензиновый двигатель объемом 1,2 литра. Это 4-цилиндровый агрегат с индексом D4F. Его техническая особенность — 16 клапанов, управляемых одним распределительным валом. Эта технология широко использовалась японскими производителями еще в 90-ых годах. Управление клапанами осуществляется с помощью коромысел и механических ограничителей зазора.

Превосходную надежность двигателя нарушает только электроника управления. Она поставлялась французским Sagem и итальянским Magneti Marelli

И вот как раз последняя показала себя неважно — не выдерживала увеличенной тепловой нагрузки. Тем не менее, двигатель достоин рекомендаций, так как лишен каких-либо фатальных дефектов

Хорошо зарекомендовали себя и бензиновые атмосферники рабочим объемом 1,4 л. Правда, порой приходится прибегать к замене подушек двигателя и ремонту дроссельной заслонки.

1.4 помечен кодом K4J. Его головка содержит два распределительных вала, а зазоры клапанов контролируются гидравликой.

Бензиновый 1.6 К4М — производная от атмосферного 1,4 л. Расширение рабочего объема достигнуто за счет увеличения хода поршня с 70 до 80 мм при сохранении диаметра цилиндра 79,5 мм.

Атмосферные 1.4 и 1.6 оснащены системой регулирования фаз на впускном валу. Для этого используется гидравлический переключатель, который идет в сборе с шестерней распредвала. Со временем фазовращатель сдается, что проявляется скрежетом при запуске двигателя.

Отказ катушек зажигания — еще одна общая проблема двигателей K4J и K4M. Катушек здесь четыре — по одной на каждый цилиндр. Что интересно, данный дефект преследует эти двигатели со второй половины 90-ых годов, с тех пор как они появились еще в первом Мегане.

Катушки изначально поставлялись Sagem. Из-за большого числа неисправностей Рено обратился за помощью к другому поставщику — Denso. Результат был отличный — катушки оказались долговечнее. Однако, через некоторое время Renault снова вернулся к продукции Sagem. Несмотря на ряд доработок, катушки так и остались недостаточно надежными.

2-литровый атмосферный двигатель и турбомотор 1.2 ТСе дороги в обслуживании и ремонте. Вдобавок они не так экономичны, как заверяет производитель.

2.0 располагает объемом 1997 см3 и помечен кодом M4R. Двигатель родом из Nissan. Это единственный агрегат в линейке, который использует цепной привод ГРМ. Цепь — надежная.

Турбированный 1.2 TCe развивает 100 л.с. и имеет маркировку D4Ft. Он создан на базе атмосферного 1.2 D4F, а по своему характеру он напоминает старые добрые турбомоторы. Топливная система с распределенным впрыском, поэтому расход топлива не так сильно зависит от нагрузки. Степень сжатия такая же, как у атмосферника. К сожалению, некоторые образцы страдают повышенным расходом масла. D4Ft, как и D4F, время от времени нуждается в проверке зазора клапанов (обычно, когда появляется шум).

Рено меган сценик 1 предохранители и реле

Семейный автомобиль Renault Megane был представлен в 1995 году. Официальное производство началось 1996 г. А в 1997 году на его платформе начали выпускать компактвэн Megane Scenic. Годы производства Renault Megane Scenic 1 поколения 1998, 1999, 2000, 2001, 2002 и 2003. В данном материале вы найде информацию с описанием расположения блоков предохранителей и реле рено меган сценик 1 поколения, их фотографии и схемы с описанием назначения элементов.

Предохранители и реле под капотом

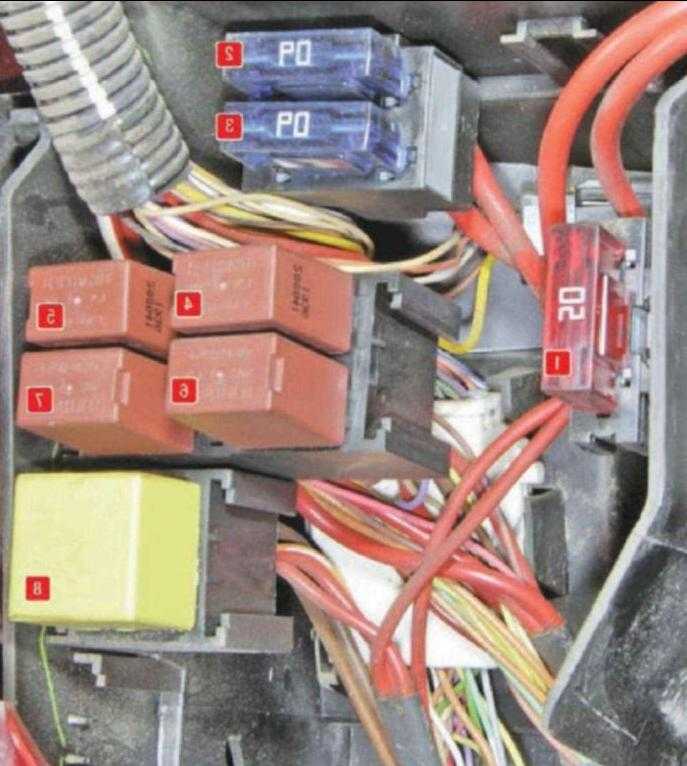

В моторном отсеке блок находится с левой стороны, рядом с аккумулятором.

Возможное несколько вариантов его исполнения.

Фотография вариант 1

Фотография вариант 2

Схема

Описание

A	Реле топливного насоса
B	Реле системы управления двигателем
C	Реле 1 нагревателя охлаждающей жидкости
D	Реле электромагнитной муфты компрессора кондиционера
F	Реле стартера — автоматическая коробка передач
G
H
I	Реле 2 нагревателя охлаждающей жидкости
J	Реле электродвигателя вентилятора системы охлаждения — высокая скорость
K	Реле электродвигателя вентилятора системы охлаждения — низкая скорость
1	(30A) Электродвигатель вентилятора системы охлаждения, подогреватель топливного фильтра
2	(30А) Управление двигателем
3	(7,5A) Система кондиционирования
4	(3А) Система двух компонентной топливоподачи Bi-Fuel
5	(7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
6	(7,5А) Система управления АКПП, стартер
7	(7,5) Подушка безопасности, система управления двигателем, подогреватель топливного фильтра
8	(7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
9	Диод кондиционера
10	Диод кондиционера
11	(70А) Нагреватель охлаждающей жидкости, свечи накаливания
12
13
14	(40А/50А) Электродвигатель вентилятора системы охлаждения — 2-я скорость, подогреватель топливного фильтра
15
16	(60А) Антиблокировочная система тормозов (ABS)
17
18	(60А) Обогреватель лобового стекла
19	(40А) Система кондиционирования
20	(60А) Многофункциональный блок управления 1
21	(60А) Блок предохранителей/ реле, приборная панель 2
22	(60A) Противоугонная система, звуковой сигнал, выключатель освещения

Предохранителей и реле в салоне

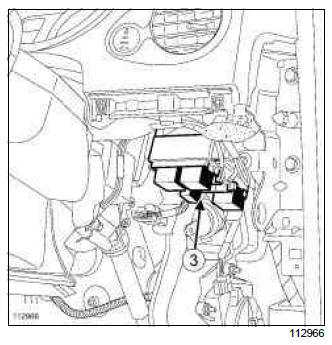

Он находится слева от рулевой рейки, под защитной крышкой.

На обратной стороне крышки будет находится актуальная схема с описанием предохранителей.

Схема блока

Расшифровка

1. (25A) Электродвигатель привода стекло подъёмника задней левой двери
2. —
3. (25A) Электродвигатель привода стекло подъёмника задней правой двери
4. (15A) Очиститель/ омыватель заднего стекла
5. (7,5A) Обогреватель зеркал заднего вида на дверях
6. (15A) Аудиосистема, антенна с электроприводом, электропривод зеркал заднего видана дверях
7. (15A) Звуковой сигнал
8. Реле электродвигателя вентилятора системы охлаждения, комбинация приборов
9. (5A) Задние противотуманные фонари
10. (15A) Противотуманные фары
11. (7,5A) Лампы переднего левого габарита/ заднего левого габарита
12. (10A) Омыватели фар
13. (7,5A) Лампы переднего правого габарита/ заднего правого габарита
14. —
15. —
16. (5A) Антиблокировочная система тормозов (ABS)
17. (25A) Электродвигатель привода стеклоподъемника передней правой двери
18. (15A) Система управления АКПП, реле электропривода стекло подъемника, стоп-сигналы
19. (15A) Многофункциональный блок управления 1, фонари заднего хода
20. —
21. —
22. (10A) Лампа дальнего света (левая)
23. (25A) Электродвигатель стекло подъемника передней левой двери
24. (10A) Лампа дальнего света(правая)
25. (20A) Система кондиционирования, люк
26. (10A) Разъем питания дополнительного оборудования
27. (15A) Подогреватель сидений
28. (20A) Отопитель/ кондиционер
29. (10A) Лампа ближнего света (левая)
30. (15A) Аудиосистема, предохранитель прикуривателя рено меган сценик 1
31. (10A) Лампа ближнего света(правая)
32. —
33. Перемычка — фары

За прикуриватель отвечает предохранитель номер 30.

Нижний ряд

Схема

Назначение

• A — (15А) Указатели поворота/аварийная сигнализация
• B — (5А) Многофункциональный блок управления 1
• C — (20А) Центральный замок
• D — (20А) Очиститель лобового стекла
• E — (25А) Электропривод стеклоподъемников
• F — (30А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

За блоком с предохранителями, могут так же находится следующие реле:

Схема

Обозначение

A	Реле насоса омывателя фар
B	Реле системы освещения в дневное время — фары
C	Реле системы освещения в дневное время — лампы передних/задних габаритов
D	Реле системы освещения в дневное время — главное реле

Так же возможно расположение отдельных элементов предохранителей и реле под пассажирским сидением: А — разъем блока питания, F — предохранители.

Блок предохранителей УАЗ Патриот

Блок предохранителей УАЗ Патриот 316300 с 2005 года выпуска

• К2 — реле-прерыватель стеклоочистителя;
• К3 — реле-прерыватель указателей поворота;
• К4 — реле включения ближнего света фар;
• К5 — реле включения дальнего света фар;
• К6 — дополнительное (разгрузочное) реле;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения противотуманных фар;
• F1-F23 — плавкие предохранители (см. таблицу)

• К1 — реле стартера;
• К2 — реле времени стеклоомывателя двери задка;
• К3 -реле электровентилятора системы охлаждения двигателя;
• К4 — реле звуковых сигналов;
• К5 — реле электробензонасоса;
• К6 — реле КМПСУД;
• F1-F5 — плавкие предохранители (см. таблицу).

Расшифровка блока предохранителей УАЗ Патриот 316300 с 2005 года выпуска:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение приборов, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковой сигнал, электропривод зеркал
F8	20	Элемент обогрева заднего стекла
F9	20	Очистители и смыватели стекол
F10	20	Резерв
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворотов
F17	7,5	Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18	25	Отопитель, прикуриватель, выключатель обогрева заднего стекла
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21	10	Запасной предохранитель
F22	20	Запасной предохранитель
F23	30	Запасной предохранитель
Блок реле и предохранителей
F1	10	Силовая цепь реле электробензонасоса
F2	20	Силовая цепь реле КМПСУД
F3	20	Силовая цепь реле стартера
F4	25	Силовая цепь реле вентилятора
F5	80 (90)	Питание монтажного блока

Блок предохранителей УАЗ Патриот 316300 с 2007 года выпуска

Cхема блока предохранителей:

• К2 — реле-прерыватель стеклоочистителя;
• К3 — реле-прерыватель указателей поворота;
• К4 — реле включения ближнего света фар;
• К5 — реле включения дальнего света фар;
• К6 — дополнительное (разгрузочное) реле;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения противотуманных фар;
• F1-F23 — плавкие предохранители (см. таблицу)

• К1 — реле стартера;
• К2 — реле времени стеклоомывателя двери задка;
• К3 — реле звуковых сигналов;
• К4 — реле КМПСУД;
• К5 — реле электробензонасоса;
• К6 — реле электровентилятора;
• К7 — реле электровентилятора;
• F1-F10 — плавкие предохранители (см. таблицу)

• К1 — реле включения вентилятора отопителя салона;
• К2 — реле 1 заслонки рециркуляции;
• К3 — реле 2 заслонки рециркуляции;
• К4 — реле муфты компрессора;
• К5 — реле вентилятора 1;
• К6 — реле вентилятора 2;
• F1-F3 — плавкие предохранители (см. таблицу)

Расшифровка блока предохранителей:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8		Обогрева заднего стекла, наружных зеркал МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21-23	10; 20; 30	Запасные предохранители
Блок реле и предохранителей
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочна¤ система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силова¤ цепь реле КМПСУД
F8	10	Антиблокировочна¤ система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочна¤ система (АБС)
Реле и предохранители
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

 Загрузка …

Процесс снятия и замены

Для замены вышедших из строя деталей потребуются пластмассовый пинцет, входящий в комплектацию автомобиля, и отвертка с узким плоским жалом.

Под капотом

Порядок действий следующий:

1. Выключить зажигание и вытащить ключ из замка,
2. Взять пинцет-съемник.
3. Открыть водительскую дверь.
4. Снять крышку с салонного блока.
5. Открыть капот.
6. Снять крышку монтажного блока, отщелкнув защелки на нужной стороне (для машин, собранных до 17.05.2005) или сдвинув фиксаторы (для машин, собранных позже 17.05.2005).
7. Вытащить пинцетом или рукой вышедшие из строя реле или предохранитель. Если это сделать не получается, можно воспользоваться отверткой, просунув ее жало в прорезь на предохранителе и потянув вверх.
8. Устранить причину перегорания плавкой вставки или поломки реле.
9. Установить новый предохранитель или реле.
10. Установить снятые детали на прежнее место.

Рено логан – точки подключения сигнализации и их особенности

Каждая точка подключения автомобильной сигнализации должна находиться в скрытом месте. Это необходимо для того, чтобы злоумышленник не мог увидеть сигнализационной системы. Каждый концевик двери или багажника внешне незаметен и чтобы до него добраться необходимо открывать специальные щитки. Центральный замок спрятан от посторонних глаз под кучей стандартных приборов. По такому же принципу располагаются и остальные точки подключения. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным.

Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту. Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно.

Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации. Главные точки отвечают за такие функции:

1. Поверхность рулевого вала – служит местом установки датчика удара.
2. Точки на главном переключателя света – ответственность за подачу сигналов.
3. Точка в жгуте двери со стороны водителя – устанавливают концевик двери, регулирующий её открытие и закрытие.
4. Центральный замок и замок зажигания – подключение для работоспособности системы.

Установка и подключение сигнализации к каждой точке займут достаточно времени. Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.

Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец. При этом выйдет дешевле и человек на будущее узнает, какие точки подключения сигнализации есть в его машине.

Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер!

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности.

• cardops.ru
• loganlogan.ru
• manualforauto.ru
• alarmspec.ru

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
