Предохранители mazda 6

Справка — Mazda 6. Расшифровка предохранителей и реле.

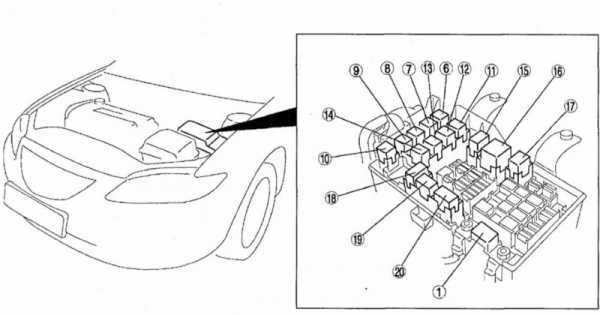

Подкапотный блок предохранителей. Реле подкапотного блока.

1 — главный предохранитель, 2 — монтажный блок в салоне, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора сис¬темы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей, 14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар, 21 — реле вентилятора отопителя, 22 — реле топливного насоса.

Салонный блок предохранителей.

Предохранители Mazda 626

• Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.
• Блок предохранителей в моторном отсеке мазда 626.
• Расположен рядом с аккумуляторной батареей.
• Назначение предохранителей под капотом.

Номер	Сила тока, А	Цвет	Элементы защищаемых цепей
1	100	Синий	Главная цепь электроснабжения
2	40	Зеленый	Фары головного освещения
3	40	Зеленый	Электропривод зеркал заднего вида, обогреватель зад­него стекла
4	30	Зеленый	Система впрыска топлива
5	40	Зеленый	Магнитола, электропривод люка, указатели поворота, измерительные приборы, ЭБУ двигателем, электро­стеклоподъемники, система зажигания, передние стек­лоочистители
6	60	Желтый	Лампы задних фонарей, лампы противотуманного света, сигналы торможения, лампы освещения салона, лампы аварийной сигнализации, электрические замки дверей, электропривод регулировки положения сидений
7	60	Желтый	Антиблокировочная система тормозов (ABS)
8	40	Зеленый	Вентилятор охлаждения двигателя
9	40	Зеленый	Отопитель, кондиционер
10	40	Зеленый	Кондиционер
11	15	Синий	Лампы задних фонарей, лампы стояночного света, ком­бинация приборов, лампа освещения вещевого ящика
12	—	—	—
13	15	Синий	Лампы противотуманного света
14	—	~

1. Другой вариант блока предохранителей под капотом.
2. Расшифровка.

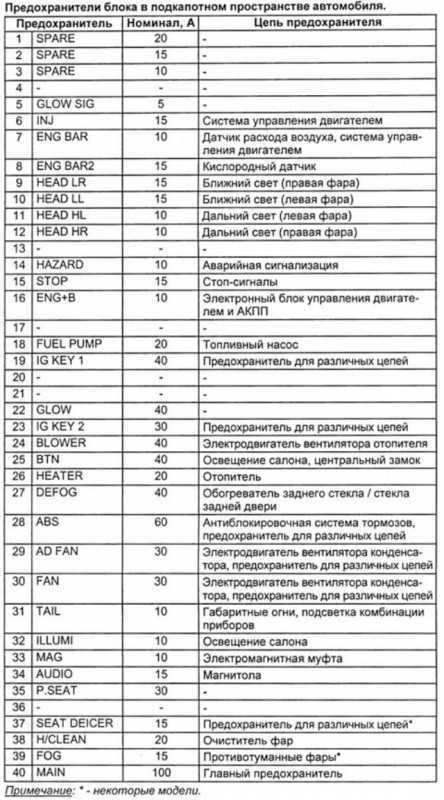

Предохранитель	Номинал, A	Цепь предохранителя
1	AD FAN	30	Электродвигатель вентилятора конденса­тора*, предохранитель для различных це­пей
2	ABS	60	Антиблокировочная система тормозов*, предохранитель для различных цепей
3	IG KEY	40	Предохранитель для различных цепей
4	—	—	—
5	BTN	40	Освещение салона, центральный замок*
6	HEATER	40	Отопитель
7	COOLING FAN	30	Электродвигатель вентилятора системы охлаждения
8	—	—	—
9	R. DEF	40	Обогреватель заднего стекла / стекла задней двери
10	INJ	30	Система управления двигателем
11	FOG	15	Противотуманные фары*
12	—	—	—
13	HORN	10	Звуковой сигнал
14	HAZARD	10	Аварийная сигнализация
15	TAIL	15	Габаритные огни, подсветка комбинации приборов
16	HEAD C/U	10	Предохранитель для различных цепей
17	—	—	—
18	DEICER	15	Предохранитель для различных цепей
19	STOP	15	Стоп-сигналы
20	HEAD R	15	Правая фара
21	HEAD L	15	Левая фара
22	—	—	—
23	—	—	—
24	MAIN	100	Главный предохранитель

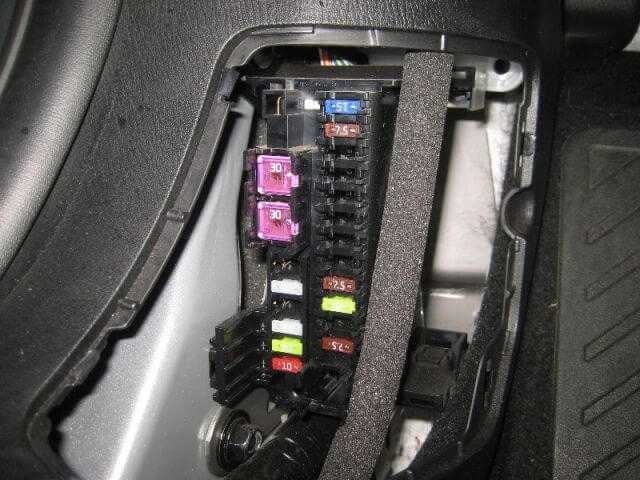

• Блок предохранителей в салоне mazda 626.
• Блок находится под кoмбинациeй пpибopoв, для доступа к предохранителям откройте крышку.

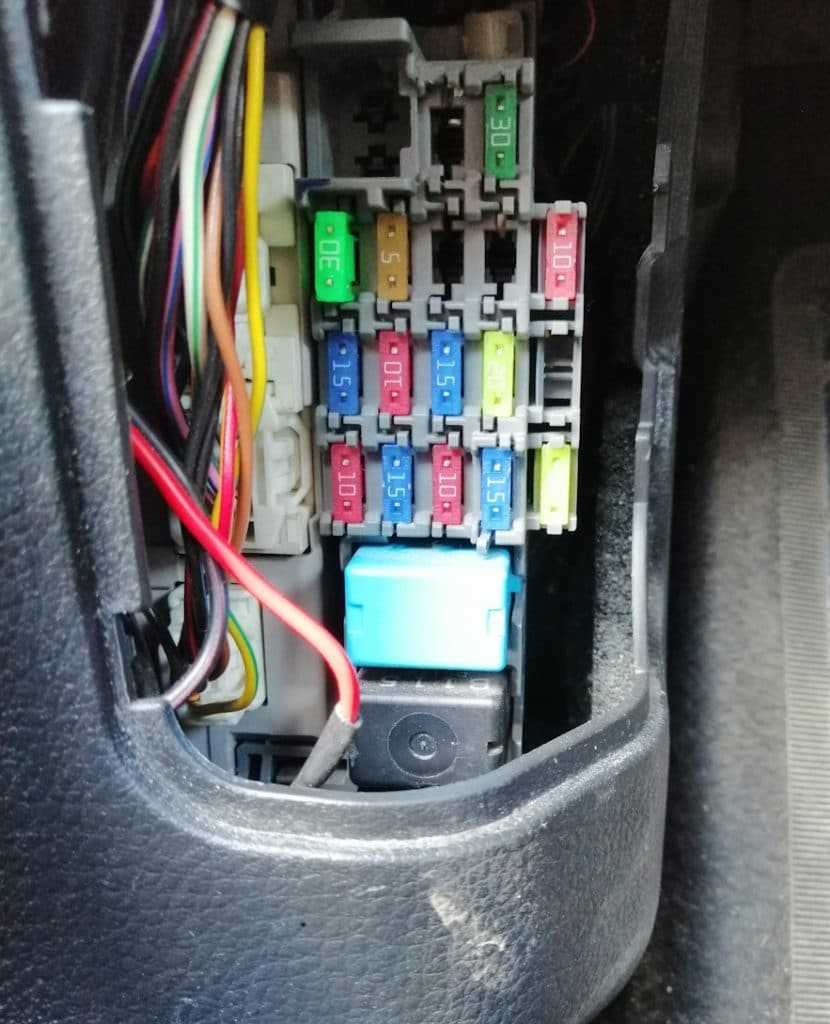

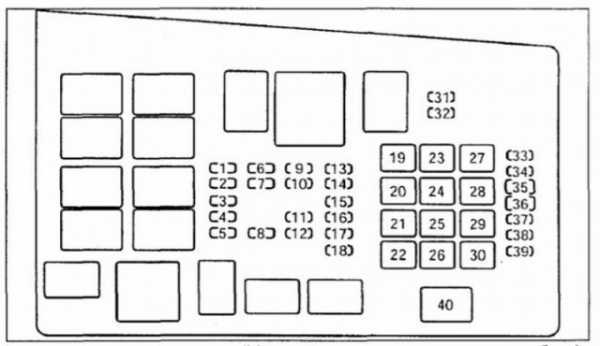

• Схема расположения предохранителей в блоке.
• Назначение.

Номер	Сила тока. А	Цветпредохранителя	Элементы защищаемой цепи
1	20	Желтый	Сигналы торможения, звуковой сигнал
2	15	Синий	Лампы освещения салона, система звуковой аварий­ной сигнализации
3	15	Синий	(Дополнительный предохранитель)
4	30	Зеленый	Электрические замки дверей
5	15	Синий	Аудиосистема,предохранитель прикуривателя мазда 626, электропривод наруж­ных зеркал заднего вида
6	15	Синий	Электропривод люка
7	15	Синий	Указатели поворота
8	30	Зеленый	Электропривод регулировки положения сидений
9	15	Синий	Измерительные приборы, лампа сигнала заднего хо­да, круиз-контроль
10	15	Синий	Аварийная световая сигнализация
11	15	Синий	Система управления двигателем
12	30	Зеленый	Элекгростеклоподьемники
13	20	Желтый	Очистители фар головного освещения
14	20	Желтый	Очиститель / омыватель ветрового стекла
15	20	Желтый	Очиститель заднего стекла

Другой вариант расположения предохранителей в салоне.

Предохранитель	Номинал, A	Цепь предохранителя
1	R. SOCKET	15	Дополнительное оборудование*, предо­хранитель для различных цепей
2	WIPER	20	Стеклоочистители и омыватели
3	А/С	15	Кондиционер*, электропривод люка*, предохранитель для различных цепей
4	RADIO	15	Магнитола*, предохранитель для различ­ных цепей
5	R.WIPER	10	Стеклоочиститель заднего стекла / стек­ла задней двери*, предохранитель для различных цепей
6	ST/SG	7,5	Блок управления двигателем
7	—	—	—
8	ROOM	10	Освещение салона, подсветка багажника / багажного отделения
9	MIRR DEF	7,5	Подогрев зеркал, предохранитель для различных цепей
10	—	—	—
11	DOOR LOCK	30	Центральный замок*, предохранитель для различных цепей
12	TAIL	15	Предохранитель для различных цепей
13	—	—	—
14	ENGINE	10	Система управления двигателем, систе­ма ABS*
15	METER	10	Комбинация приборов, указатели поворо­тов, фонари заднего хода
16	P/WIND	20	Электропривод стеклоподъемников*
17	P/WIND	30	Электропривод стеклоподъемников*

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

1. подогрев элемента топливного фильтра — PTC HEATER;
2. стартер;
3. топливный насос — FUEL PUMP;
4. дворники 1, 2;
5. ослепительный;
6. вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
7. кондиционер;
8. вентилятор кондиционера;
9. заблокировать фары;
10. сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

1. ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
2. IGN COIL — конденсатор, катушки зажигания (20А);
3. ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
4. B / UP LAMP — фонарь заднего хода (10А);
5. IG 1 — замок зажигания, ACC и IG 1 (30А);
6. IG 2 — выключатель зажигания, пуска и IG 2 (40А);
7. PTC HEATER — обогрев элемента топливного фильтра (50А);
8. FUEL PUMP — топливный насос (15А);
9. POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

1. МДПС 1 — электроусилитель руля (80А);
2. Обогрев заднего стекла — система обогрева заднего стекла (40А);
3. ABS 1, 2 — ESC (40А);
4. Fan — реле вентилятора охлаждения кондиционера (40А);
5. Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
6. ЭБУ 2 — разъем (10А);
7. Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
8. Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
9. Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
10. Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
11. ЭБУ 1 — главное реле (30А);
12. МА 2 — ЭБУ силового агрегата трансмиссии (20А);
13. Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
14. Сигнал — реле звукового сигнала (10А);
15. ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
16. Кондиционер — часть реле системы кондиционирования (10А);
17. Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

1. Открываем крышку капота и фиксируем ее.

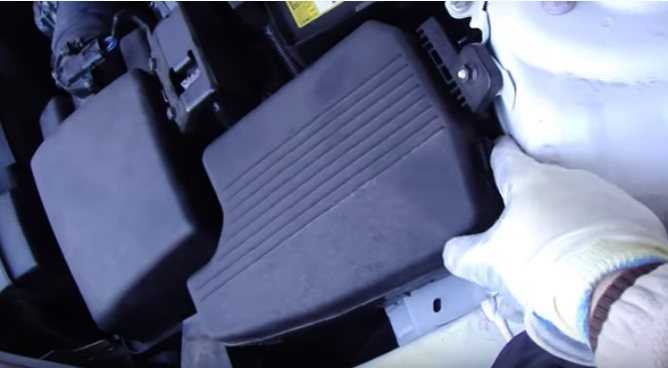

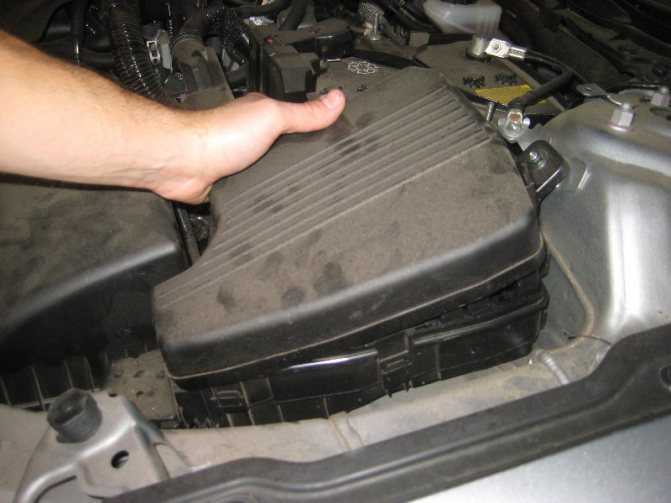

2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.

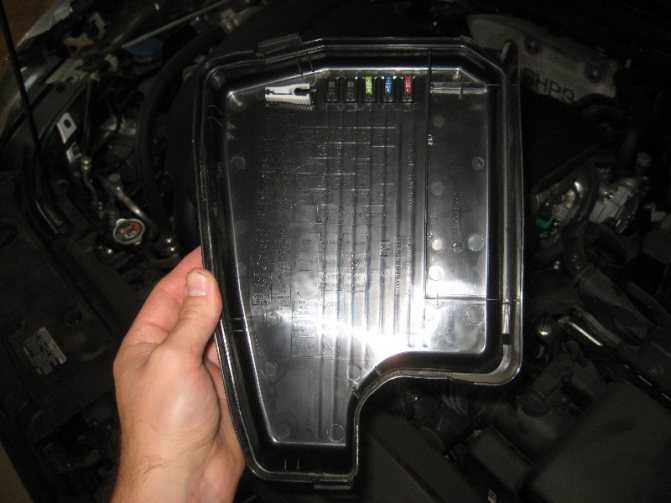

4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.

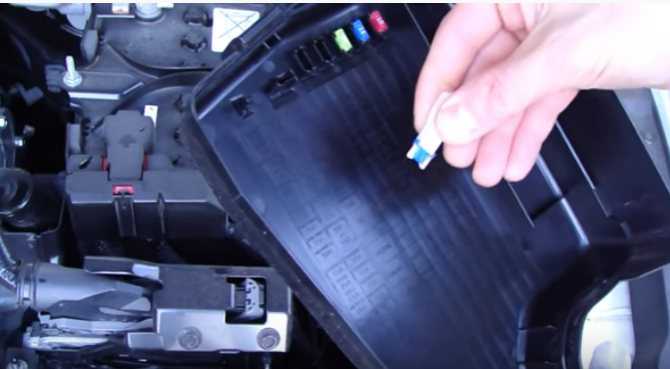

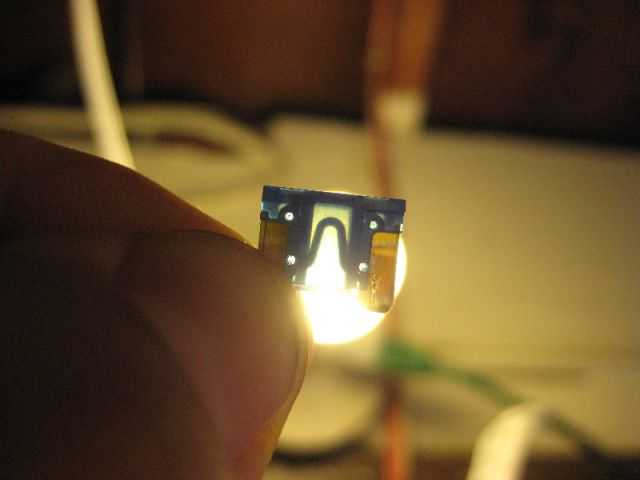

7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

Запрос вернул пустой результат.

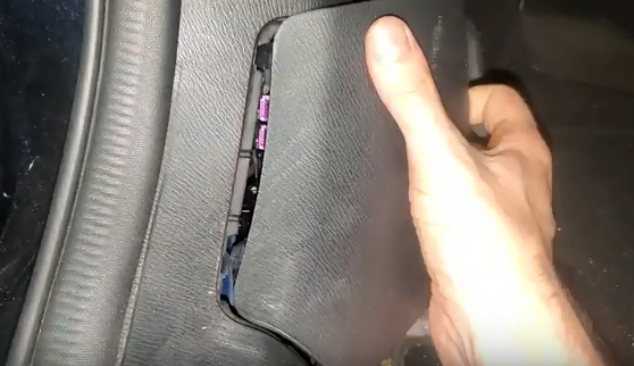

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.

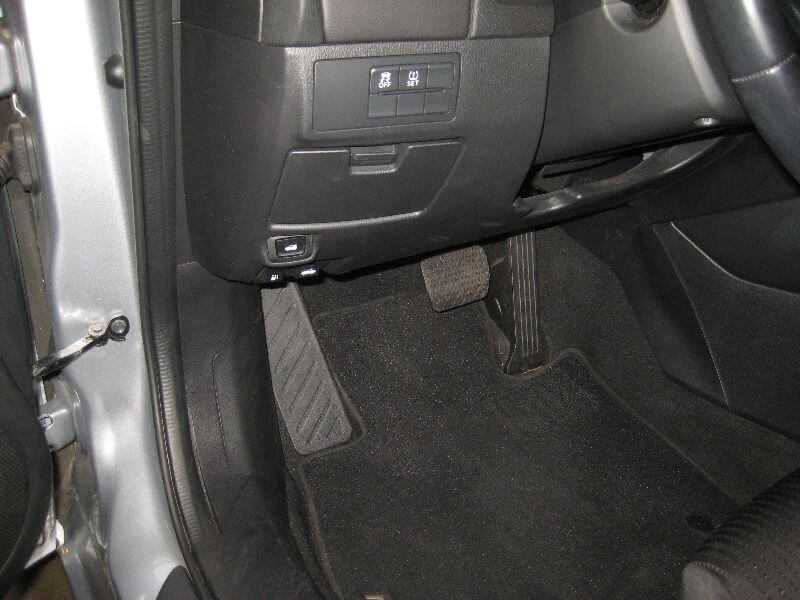

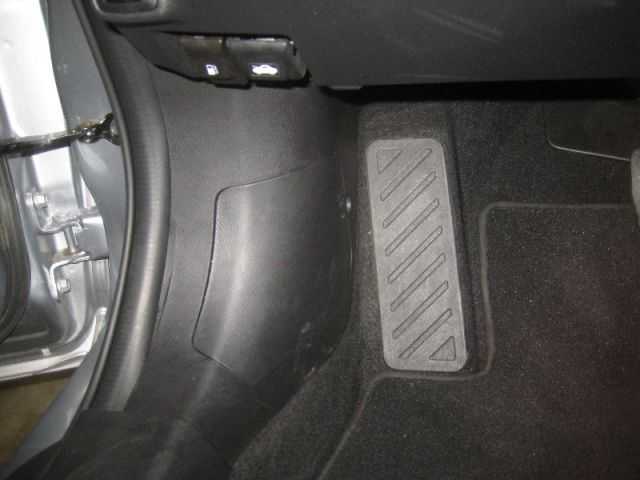

4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Расшифровка салонной секции

Запрос вернул пустой результат.

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

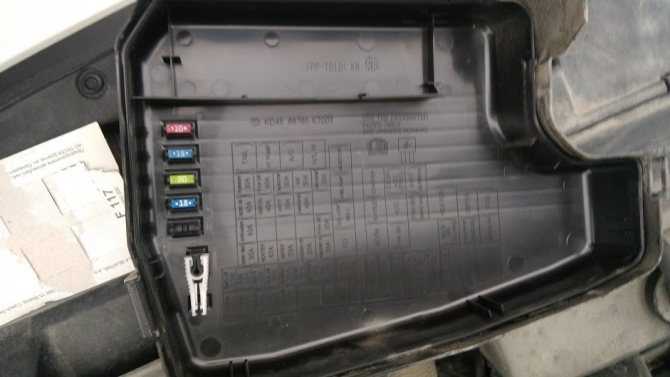

Предохранители и реле под капотом

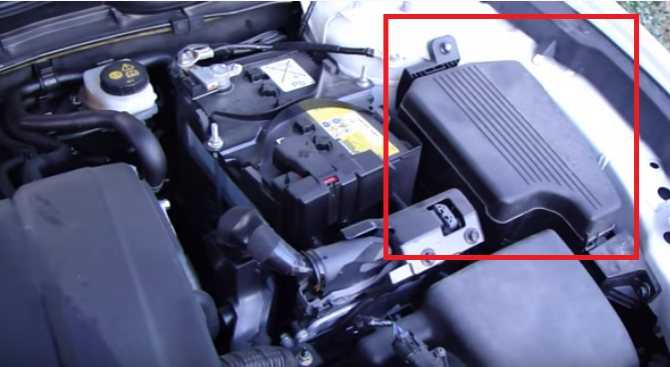

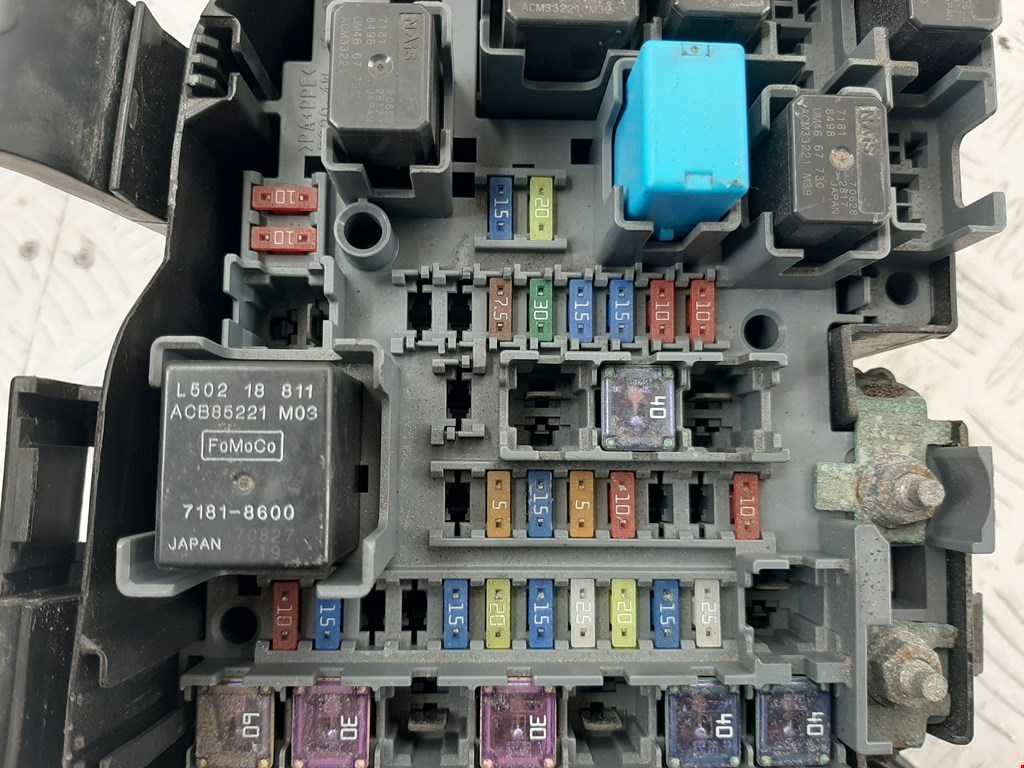

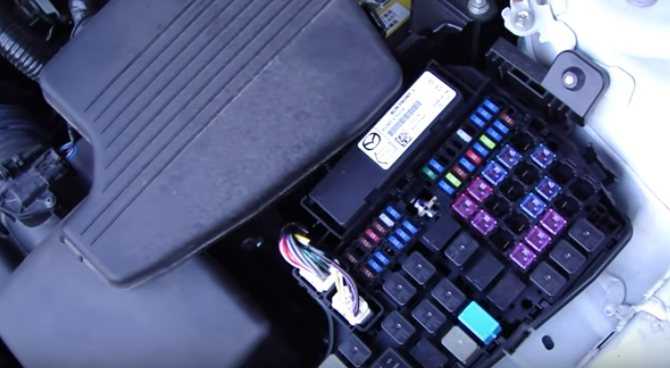

Располагаются в отсеке для двигателя между аккумулятором и левым крылом авто. Открыть его можно нажав на специальный фиксатор в верхней части блока.

Расположение и доступ к блоку под капотом

Схема предохранителей и реле под капотом Мазда 6 gh

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	40 А	Печка, электродвигатель вентилятора системы обогрева/отопления салона (HEATER)
2	40 А*	Дополнительный обогреватель (PTC) (некоторые модели)*
3	30 А	Электрические стеклоподъемники (P.WIND)
4	40 А	Сис-ма пуска двигателя — выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и отключаемые при включении стартера) (IG KEY2)
5	40 А	Защита различных электрических цепей (BTN)
6	60 А	Тормозная система АБС и противозаносная сис-ма DSC (ABS MOTOR)
7	30 А	Вентилятор системы охлаждения двигателя (электро двигатель вентилятора Радиатора) (FAN 2)
8	20 А*	Дополнительный отопитель (AUX HEATER) (некоторые модели)*
9	30 А	Дополнительный вентилятор системы охлаждения двигателя (AD FAN)
10	50 А	Сис-ма пред.аварийной безопасности (PRE CRASH)
11	40 А	Электро обогрев/подогрев заднего стекла (DEFOG)
12	40 А	Электрический привод регулировки положения передних сидений (P.SEAT)
13	10 А	Кондиционер (A/C MAG)
14	25 А	Розетка электрическая (OUTLET1)
15	—	Обогрев/подогрев лобового стекла (DEICER)
16	—	Пусто (резерв)
17	15 А	Люк в крыше (SUN ROOF)
18	20 А	Подогрев / обогрев сидений (SEAT WARM)
19	15 А	Габариты; задние фонари; система BCM (блок комфорта) (TAIL)
20	25 А	Магнитола / аудиосистема (BOSE)
21	20 А	Омыватели передних фар (H/CLEAN)
22	15 А	Противотуманные фары (ПТФ) (FOG)
23	25 А	Электропривод замка двери; Доводчик двери (хэтчбек), замок багажника (CLOSER)
24	—	Пусто (резерв)
25	—	Пусто (резерв)
26	10 А	СТОП-сигналы (фонари) (STOP)
27	15 А	Сигнал (клаксон, гудок) (HORN)
28	5 А	Сис-ма управления двигателем (EGI)
29	10 А	Аварийная сигнализация (аварийка) (HAZARD)
30	20 А	Система ТСМ (TCM.F.WARMER)
31	10 А	Электро. система блокировки руля (рулевой рейки) (STEERING LOCK)
32	10 А	Сис-ма управления двигателем, блок упр-ния дозированием и подачей топливной присадки (ENGINE + B)
33	—	Свечи накаливания (GLOWSIG)
34	40 А	Выключатель (замок) зажигания (цепи электропотребителей, активируемые при пуске зажигания и не отключаемые при включении стартера) (IG KEY 1)
35	20 А	Форсунки (INJ)
36	15 А	Розетка для аксессуаров в багажном отделении (OUTLET 3)
37	15 А	Розетка для аксессуаров в центральной панеле (OUTLET 2)
38	7,5 А	Электрический обогрев (подогрев) боковых зеркал заднего вида (M.DEF)
39	30 А	Тормозная система АБС и сис-ма стабилизации (ABS/SOL)
40	15 А	Ближний свет — правая фара (HEAD LOW R)
41	15 А	Ближний свет — левая фара (HEAD LOW L)
42	10 А	Дальний свет — правая фара (HEAD HIGH R)
43	10 А	Дальний свет — левая фара (HEAD HIGH L)
44	15 А	Форсунки (INJ)
45	20 А	Бензонасос, топливная система (FUEL PCM)
46	—	Свечи накаливания (GLOW)
47	10 А	Блок упр-ния двигателем РСМ (PCM)
48	10 А	Форсунки (EGI INJ)
49	125 А	Главный предохранитель (MAIN)

К сведению:

Отдельного предохранителя на подсветку номера в Мазде 6 gh — нет (если все остальные лампы горят, то следует искать причину в проводке).

Реле

№ на схеме	Защищаемая цепь
R1	Реле Кондиционера (A/C RELAY)
R2	Главное Реле (EGI MAIN GLOW RELAY)
R3	Реле включения ближнего света фар (HEAD LOW RELAY)
R4	Реле Стартера (STARTER RELAY)
R5	Реле Сигнала (клаксона, гудка) (HORN RELAY)
R6	Реле задних огней (BACK RELAY)
R7	Реле Бензонасоса (топливного насоса) (EGI MAIN FUEL PUMP REKAY)
R8	Реле электророзеток (OUTLET RELAY)
R9	Реле первой (низкой) скорости вентилятора сис-мы охлаждения двигателя (радиатора) (FAN RELAY)
R10	Реле первой (низкой) скорости дополнительного вентилятора сис-мы охлаждения двигателя (радиатора) (AD FAN RELAY)
R11	Реле включения дальнего света фар (HEAD HIGH RELAY)
R12	Реле высокой скорости вентилятора сис-мы охлаждения двигателя (радиатора) (FAN RELAY 2)
R13	Реле высокой скорости дополнительного вентилятора сис-мы охлаждения двигателя (радиатора) (AD FAN RELAY 2)
R14	Реле обогрева / подогрева заднего стекла (DEFOG RELAY)
R15	Реле Стартера (AT MAIN STARTER 2 RELAY)
R16	Реле противотуманных фар (передние птф) (FOG RELAY)
R17	Реле подогрева / обогрева стекол (DEICER RELAY)
R18	Реле отопителя (печки) (HEATER RELAY)

Видео по теме

В данном видео наглядно показано местораположение предохранителей отвечающих за электроцепь прикуривателя и розеток.

В видео ниже проведена диагностика авто (горел чек, не работал подогрев сидений и стекол, не работала фара) в результате чего не потребовался ремонт.

Надеемся наша статья вам помогла, комментарии, вопросы и пожелания оставляйте ниже!

Cхема предохранителей Mazda 6: месторасположение и способы замены

Где находятся?

Непосредственно самих блоков предохранителей в автомобиле Мазда 2006 или 2008 года выпуска несколько. И не даром, ведь современные иномарки (даже начиная с 2002 года выпуска) являются буквально «нафаршированными» современными гаджетами и прочими типами оборудования. Поэтому защита всех приборов является приоритетной задачей для блока предохранителей. Элементы защиты омывателя, прикуривателя, ламп передних фар, лампочек задних огней, противотуманных фар или омывателя фар — все это нуждается в надежной защите. Поэтому инженерами компании было принято решение внедрить несколько БП в авто.

Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Схема

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.

Под капотом

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.

Также рассмотрим таблицу назначения деталей.

БП с реле под капотом

Что касается назначения звеньев:

Номер компонента	Назначение
1	Основной предохранитель блока.
6	Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7	Устройство защиты цепи сигнала рулевого колеса.
8	Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9	Устройство, обеспечивающее защиту проводки стартера машины.
10	Четвертый по счету вентилятор охладительной системы.
11	Звено динамического прибора низких частот.
12	Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13	Устройство хранит от перенапряжения лампочки противотуманных фар.
14	Отвечает за функционирование климат системы, в частности — кондиционера.
15	Основной элемент этого БП.
16	Эта деталь обеспечивает защиту ламп передних фар.
17	Отвечает за работу габаритов машины.
18	Первый по счету вентилятор охладительной системы.
19	Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20	Устройство цепи противотуманных фонарей.
21	Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22	Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Процедура демонтажа и замены

Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:

1. Сначала выключите зажигание и отключите аккумулятор от питания.
2. Найдите место расположения БП. Об этом сказано в начале статьи.
3. Демонтируйте облицовочную защитную накладку БП.
4. Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
5. Замените БП на новый, а его установку выполните в обратной последовательности.

Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:

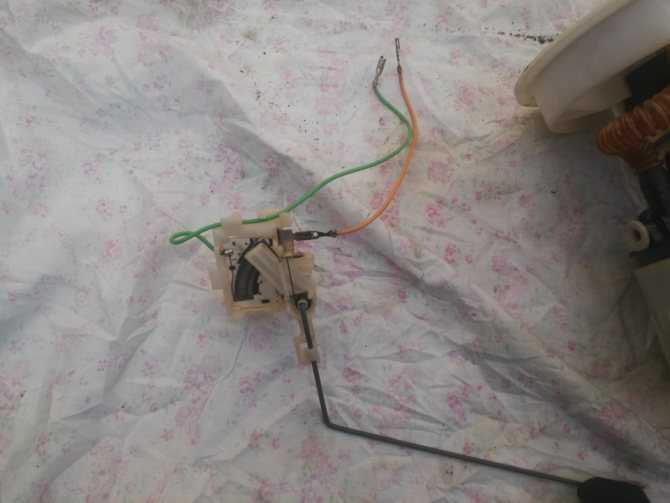

1. Сначала снимите датчик уровня топлива Мазда 3.

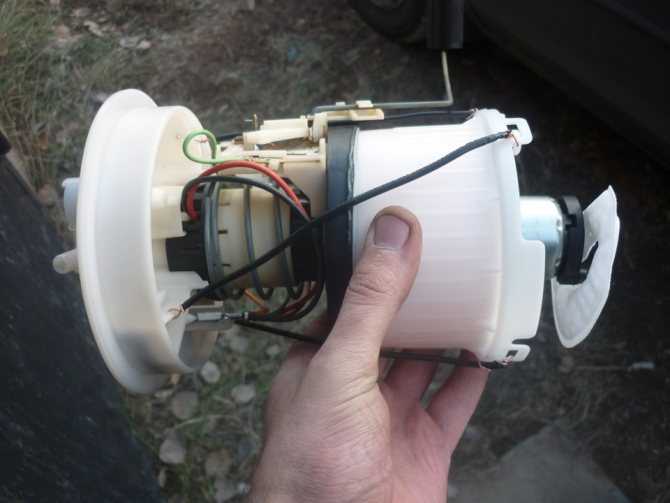

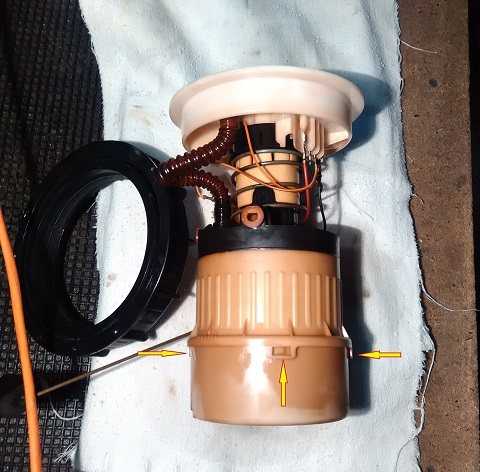

2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

3. Снимите нижнюю часть корпуса.

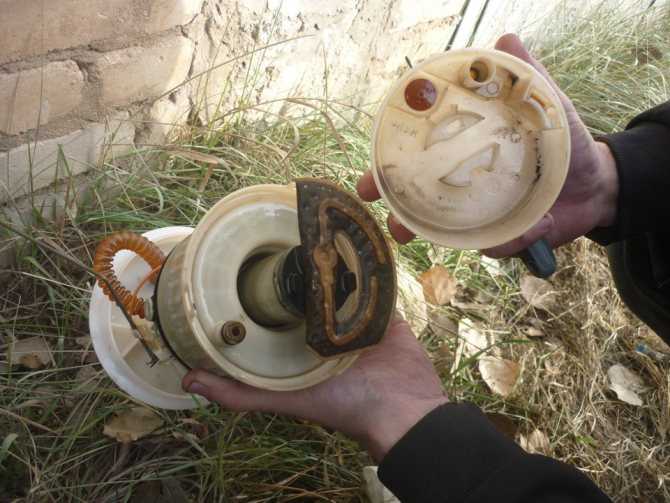

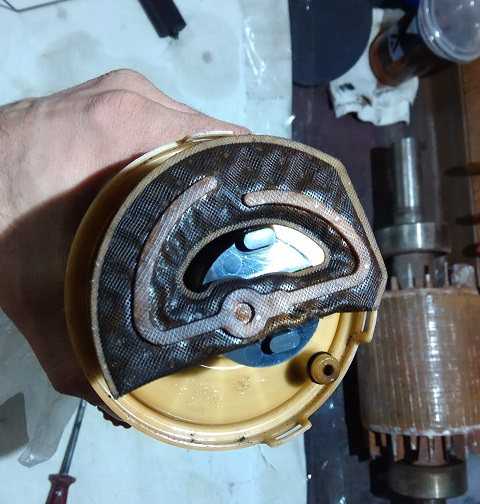

4. Снимите топливный фильтр грубой очистки Мазда 3.

5. Замените его на новый.

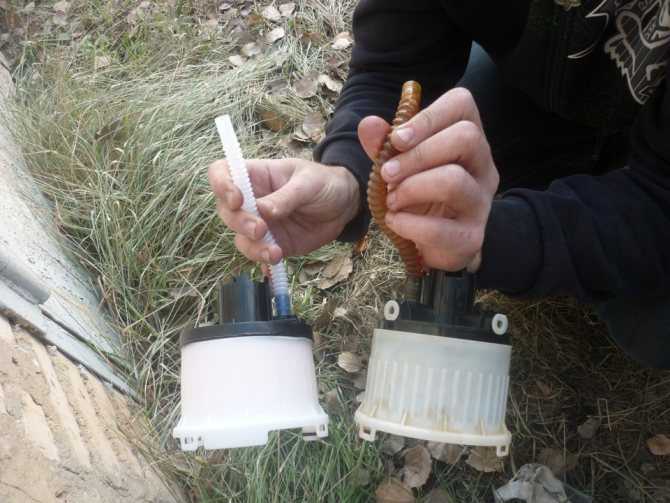

6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.

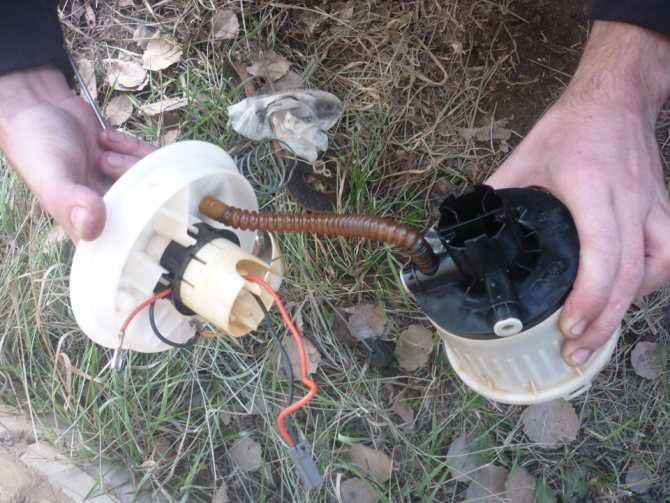

7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.

8. Вытащите фильтр.

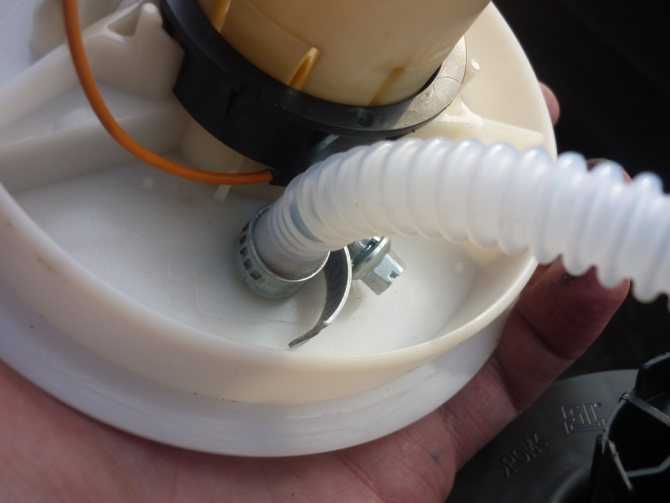

9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.

10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.

11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.

12. Установите обратно топливный бак и соберите все в обратной последовательности.

Замена предохранителей на Mazda 6

Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.

Последовательность действий:

• Mazda 6 устанавливаем на площадку, блокируем задние колеса противооткатными башмаками, выжимаем стояночный тормоз;
• Чтобы заменить модули в салоне необходимо открыть переднюю пассажирскую дверь. С правой стороны центрального канала расположен технологический люк;
• Аккуратно открываем его, смотрим на схему расположение модулей. Извлекаем предохранитель по порядковому номеру. Схема расположения указана с тыльной стороны крышки;
• Сверяем показатель силы тока (ампераж) с данными, указанными в руководстве по эксплуатации.

Водителю на заметку!!! Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.

• Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником. Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места;
• Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Алгоритм замены реле – коммутаторов в моторном отсеке автомобиля Мазда 6

• Открываем капот, останавливаем двигатель, снимаем силовые клеммы с аккумуляторной батареи;
• В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле;
• Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.

Устанавливаем новые модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор.

Средний срок эксплуатации предохранителей 45 тыс. км.

Обслуживание бензонасоса

Для того чтобы проверить исправность бензонасоса Мазда 3, необходимо произвести действия в соответствии с определенным алгоритмом:

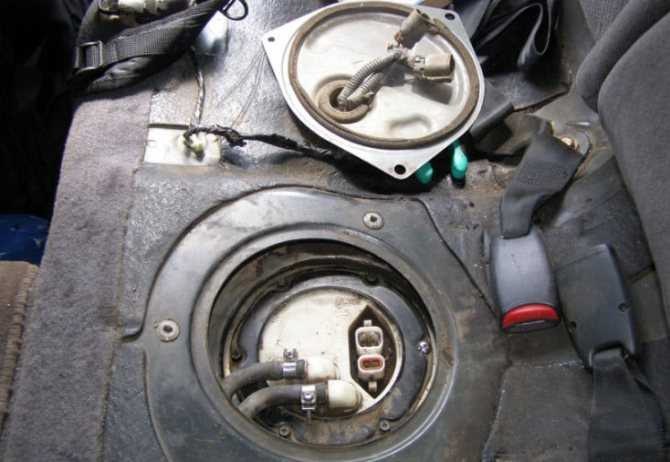

1. Отделить крепежные винты и снять привязные крюки в багажном отделении.
2. Снять ковролин под задними сидениями, отсоединив крепеж на ковролине задних дверей.
3. Снять крышку бензобака и отсоединить электропроводку, соблюдая максимальную аккуратность к сохранности проводов.
4. Подключить вольтметр и провернуть двигатель для снятия показаний.
5. При получении информации о напряжении батареи необходимо проверить проводимость. При ее отсутствии необходимо заменить бензонасос.
6. При отсутствии напряжения батареи необходимо снять панель отделки под блоком монтажа предохранителей и отсоединить электрическое реле блока управления топливным насосом.
7. Отсоединить провод от клеммы стартера бензонасоса.
8. При включенном двигателе замерить напряжение и при его отсутствии необходимо проверить работоспособность предохранителя управления двигателей и электропроводки.
9. Все изменения необходимо выполнять поочередно между всеми проводами подключения и кузовом Мазда 3.

Такие измерения дают возможность определить причину неисправности или места, где они могут появиться в ближайшее время и устранить такие сбои своевременно и с минимальными затратами.

Предохранитель омывателя фар мазда 6 gg

Был случай, когда по своей вине при замене габаритных огней коротнуло проводку в результате чего перегорел предохранитель, а это первый раз за все когда мне пришлось лезть в блок предохранителей (надеюсь и последний) и искать предохранитель который отвечает за габаритние огни. Открыл крышку предохранителей и понял что перевода на украинском​ или русском языках​ там нету, пришлось искать.

Сначала искал в электронных книгах по эксплуатации Мазды но четно.Потом просто гуглил и наконец-то наткнулся на одну тему (единственную) парня который имел такую же проблему и выставил расшифровку на форуме на всякий случай. Этот случай и настал со мной, спасибо автору темы все заменилось быстро и работает гуд

Замена предохранителей Мазда 6 (GJ) 2012 – 2021

Примечания:

При замене перегоревших предохранителей на Мазда 6, всегда используйте только оригинальные детали такого же номинала, иначе можно вывести из строя систему электрического оборудования автомобиля.

При отказе электрического оборудования, в первую очередь проверьте, исправны ли электрические предохранители во внутреннем блоке.

Если не работают передние фары или другое электрооборудование, и вы уверены, что все предохранители, расположенные во внутреннем блоке исправны, тогда проверьте предохранители в подкапотном блоке.

Замена предохранителей Мазда 6 во внутреннем блоке. Порядок выполнения работ:

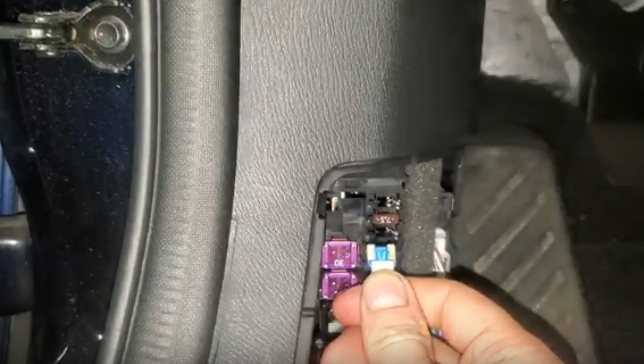

Блок расположен возле места водителя под приборной панелью слева.

1. Переведите выключатель зажигания в положение «OFF» («Выключено»).

2. Откройте крышку блока предохранителей, поддев ее сзади.

3. В моторном отсеке, в блоке предохранителей, расположены специальные щипцы. С помощью этих щипцов выньте из гнезда нужный предохранитель.

4. Чтобы проверить старый предохранитель, поднесите его к лампочке. Если тонкая металлическая полоса в центре старого предохранителя сгорела или сломана, старый предохранитель, скорее всего, перегорел, и его следует заменить.

5. Если он перегорел, замените предохранитель Мазда 6 на новый.

6. Вставьте новый предохранитель обратно в гнездо. Убедитесь, что он надежно зафиксирован в гнезде панели.

Примечание:

Новый предохранитель на Мазда 6 должен быть рассчитан на точно такую же величину номинального электрического тока. Но если такой предохранитель в нужное вам время отсутствует, то в качестве временной меры можно использовать рассчитанный на такое же значение номинального тока предохранитель, который не будет существенно влиять на функционирование автомобиля, например предохранитель из гнезда «AUDIO» или «OUTLET».

7. Установите обратно на место крышку блока предохранителей Мазда 6 и надежно ее зафиксируйте.

Замена предохранителей Мазда 6 в моторном отсеке. Порядок выполнения работ:

1. Переведите выключатель зажигания в положение «OFF» («Выключено»).

2. Откройте капот. Черный блок предохранителей в моторном отсеке расположен справа, за коробкой воздушного фильтра, рядом с АКБ.

3. Нажмите на фиксатор на задней стороне блока предохранителей.

4. Снимите пластмассовую крышку с блока предохранителей.

5. На нижней стороне крышки есть схема расположения предохранителей, а также еще одна в руководстве пользователя. Также в блоке предохранителей расположены специальные щипцы.

С помощью этих щипцов выньте из гнезда нужный предохранитель.

6. При обнаружении перегорания любого предохранителя (кроме главного предохранителя «MAIN»), замените предохранитель Мазда 6 на новый. Он должен быть рассчитан на точно такую же величину номинального тока.

Предупреждение:

Самостоятельная замена главного электрического предохранителя Мазда 6 предоставляет опасность и запрещена! Его неправильная замена может привести к поражению электрическим током, короткому замыканию и возгоранию автомобиля.

7. Установите на место крышку и проверьте надежность ее фиксации.

8. Проверьте на работоспособность электрические компоненты, с которыми у вас возникли проблемы, такие как радио, фары, щетки стеклоочистителей, клаксон, электрические стеклоподъемники, задние фонари, внутреннее освещение, система кондиционирования, освещение номерного знака и прочее. Если проблема не устранена, возможно, где-то имеется закороченный провод или вам необходимо заменить неисправный компонент.

Замена предохранителя Мазда 6 GJ

Данный фотоотчет показывает как происходит замена предохранителей на Мазда 6 2021 года (третьего поколения GJ). Инструкция может быть полезной и владельцам таких автомобилей Мазда, как: Mazda 2, Mazda 3, Mazda 5, CX-3, CX-5, CX-7 и CX-9. Поменять предохранители своими руками вовсе несложно.

На Mazda 6 третьего поколения устанавливаются плоские низкопрофильные предохранители сравнительно нового образца. Также для замены понадобятся щипцы, их часто можно обнаружить под крышкой блока предохранителей. Если их нет, можно обойтись маленькими иглогубцами с резиновыми ручками.

Предохранители находятся в двух блоках — под капотом и в салоне. Подкапотный блок предохранителей расположен позади корпуса воздушного фильтра, возле АКБ. Предохранители в салоне спрятаны возле места водителя под приборной панелью слева.

14.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.
