Проверка электрической цепи

Для проверки электрической цепи Киа Сид первого поколения используют следующие методы:

• Поиск места короткого замыкания – выполняется при помощи мультиметра или индикаторной лампочки. Устройства устанавливаются не место изъятого предохранителя. При этом напряжение будет отсутствовать. Далее понадобится продернуть жгут с проводами. При наблюдении моргающей лампы или скачков напряжения, следует искать поврежденный проводник. Вероятней всего на нем нарушена изоляция, что приводит к замыканию на корпус автомобиля.
• Проверка надежности контактного соединения с «массой» – при отключенной АКБ, индикаторная лампа устанавливается на заведомо хорошую «массу». При этом второй контакт лампы присоединяется к проверяемой электрической цепи. В случае загорания лампы проблем с контактом нет и наоборот.
• Проверка целостности цепи – операции выполняются после обесточивания бортовой сети Kia Ceed I. Далее используется индикаторная лампочка с посторонним источником питания. Для проверки отдельного проводника понадобится подсоединить концы лампы в начале и конце провода. Отсутствие свечения лампы свидетельствует об обрыве. Таким же образом проверяется включенное положение выключателя, но концы лампы устанавливаются на соответствующие контакты.

Предохранители Kia Rio II

Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания и представляет собой тонкую проволоку, перегорающую и размыкающую цепь при повышении тока выше определенных значений. Эта статья расскажет о том, где в Kia Rio II (2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска) установлены предохранители, какие цепи они защищают и как снять монтажные блоки с предохранителями и реле.

Блоки с предохранителями и реле в моторном отсеке

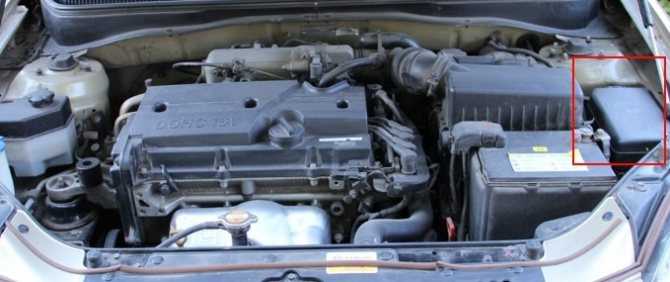

Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.

Главный блок с реле и предохранителями

Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.

Предохранители:

№ предохранителя	Максимальный ток, А	Сокращенное название	Защищаемые цепи
1	80	MDPS	Электроусилитель руля
2	150	MIN	Генератор
3	10	ECUB	БУ двигателем
4	10	ECUD	БУ двигателем
5	10	HORN	Звуковой сигнал
6	30	IGN1	Замок зажигания
7	40	IGN2	Стартер, замок зажигания
8	30	BATT2	Генератор, аккумуляторная батарея
9	50	BATT1	Генератор, аккумуляторная батарея
10	30	ECUA	БУ двигателем
11	30	RAD	Электровентилятор радиатора
12	30	COND	Электровентилятор конденсатора
13	40	ABS1	Система курсовой устойчивости ESP, антиблокировочная система тормозов
14	40	ABS2	Система курсовой устойчивости ESP, антиблокировочная система тормозов
15	30	P/WDW	Электро-стеклоподъемники
16	40	BLOWER	Реле электровентилятора радиатора
17	10	A/CON 1	Кондиционер
18	10	A/CON 2	Кондиционер
19	20	ECUC	БУ двигателем
20	15	INJ	Топливные форсунки, система кондиционрования
21	10	SNSR	Датчики

Реле:

№ предохранителя	Сокращенное название	Защищаемые цепи
R1	COND FAN 2	Электровентилятор конденсатора (малая скорость вращения)
R2	RADFAN	Электровентилятор радиатора
R3	FUEL PUMP	Топливный насос
R4	MAIN	Главное реле
R5	HORN	Звуковой сигнал
R6	FUEL HTR	Нагреватель топливного фильтра (только для дизелей)
R7	BLOWER	Электродвигатель вентилятора отопителя
R8	START	Стартер
R9	COND FAN 1	Электровентилятор конденсатора (высокая скорость вращения)
R10	A/CON	Кондиционер

Дополнительные предохранители в моторном отсеке (Дизельный ДВС)

В нем размещены 5 предохранителей, и они защищают цепи:

• PTC HTR 1 (50А) — обогревателя РТС № 1;
• GLOW PLUG (80А) — свечей накаливания;
• PTC HTR 2 (50А) — обогревателя РТС № 2;
• FFHS (30А) — подогрева топливного фильтра;
• PTC HTR 3 (50А) — обогревателя РТС № 3.

Блок с предохранителями в салоне

Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота. Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.

Номер	Максимальный ток, А	Наименование	Назначение
1	15	RR WIPER	Стеклоочиститель двери задка
2	10	H/LP (LH)	Лампы левой фары
3	25	FR WIPER	Стеклоочиститель лобового стекла
4	10	BLOWER	Вентилятор отопителя
5	10	НLP(RH)	Лампы правой фары
6	20	S/ROOF	Электропривод люка
7	15	STOP LP	Стоп-сигналы
8	20	C/DR LOCK	Центральный выключатель замков дверей
9	15	IGN COIL	Катушка зажигания
10	10	ABS	ABS
11	10)	B/UPLP	Фонари заднего хода
12	–	ВMS	Резерв
13	25	C/UGHTER	Прикуриватель
14	10	FOLD’G	Привод складывания зеркал заднего вида
15	20	HTR SEAT	Подогрев сидений
16	25	AMP	Усилитель
17	10	FR FOG LP	Противотуманные фары
18	10	DRL	Дневные ходовые огни
19	10	ECU	ЭБУД
20	10	CLUSTER	Панель приборов
21	25	P/WDW RH	Блокировка стеклоподъемников (правая сторона)
22	10	AUDIO	Мультимедийная система
23	10	RR FOG LP	Задние противотуманные фонари
24	10	IGN	Замок зажигания
25	30	HTD GLASS	Обогрев заднего стекла
26	15	A/BAG	Подушка безопасности
27	10	TCU	БУ АКПП
28	10	SNSR	Датчики подсистем двигателя
29	–	SPARE	Резерв
30	10	MULT B/UP	БУ кондиционером, часы, плафон внутреннего освещения
31	15	AUDIO	Аудиосистема
32	25	P/WDW LH	Блокировка стеклоподъемников (левая сторона)
33	10	HTD MIRR	Система обогрева зеркал заднего вида
34	10	TAIL LP(LH)	Левый задний габаритный огонь
35	10	TAIL LP(RH)	Правый задний габаритный огонь
36	10	HAZARD	Аварийная сигнализация
37	10	T/SIG LP	Фонари указателей поворота
38	10	A/BAG IND	Контрольная лампа подушки безопасности
39	10	START	Реле стартера

Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека.

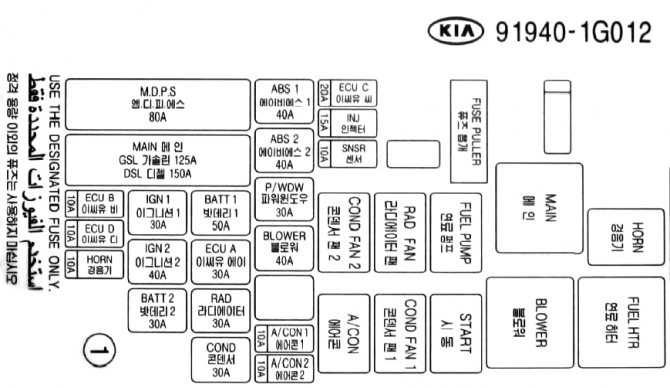

Пример схемы с обратной стороны защитной крышки

Фото — схема

Обозначение предохранителей

1	80А MDPS Электро усилитель рулевого управления
2	125/150А MIN Генератор
3	10А ECUB Блок управления двигателем
4	10А ECUD Блок управления двигателем
5	10А HORN Звуковой сигнал
6	30А IGN1 Выключатель (замок) зажигания
7	40А IGN2 Стартер, выключатель (замок) зажигания
8	30А BATT2 Генератор, аккумуляторная батарея
9	50А BATT1 Генератор, аккумуляторная батарея
10	30А ECUA Блок управления двигателем
11	30А RAD Электро вентилятор радиатора
12	30А COND Электро вентилятор конденсора
13	40А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
14	40А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
15	30А P/WDW Электро стекло подъемники
16	40А BLOWER Реле электро вентилятора радиатора
17	10А A/CON 1 Кондиционер
18	10А A/CON 2 Кондиционер
19	20А ECUC Блок управления двигателем
20	15А INJ Топливные форсунки, система кондиционера
21	10А SNSR Датчики

Назначение реле

R1	COND FAN 2 Реле электро вентилятора конденсора (малая скорость вращения)
R2	RADFAN Реле электро вентилятора радиатора
R3	FUEL PUMP Реле топливного насоса
R4	MAIN Главное реле
R5	HORN Реле звукового сигнала
R6	FUEL HTR Реле нагревателя топливного фильтра
R7	BLOWER Реле электродвигателя вентилятора отопителя
R8	START Реле стартера
R9	COND FAN 1 Реле электро вентилятора конденсора (высокая скорость вращения)
R10	A/CON Реле кондиционера

Дополнительный блок

Устанавливается в моделях с дизельными двигателями.

Схема

Расшифровка

PTC HTR 1	50А Обогреватель РТС
GLOW PLUG	80А Свеча накаливания
PTC HTR 2	50А Обогреватель РТС
FFHS	30А Подогрев топливного фильтра
PTC HTR 3	50А Обогреватель РТС

Есть что добавить или остались вопросы — пишите всё в комментарии.

Виды предохранителей

В корейском автомобиле установлены устройства двух типов. Главные отвечают за работу проводов с высокой слой тока, типичные – за работу проводов с низкой силой тока. Всего в корейской иномарке, выпущенной после 2011 года, стоит 46 предохранителей, 16 в салоне, и 30 под капотом.

Номиналы элементов варьируются от 10 А до 80 А. Небольшие предохранители можно приобретать блоками, чтобы всегда иметь замену в случае выхода их из строя. Перегоревшую деталь можно узнать по немного оплавившемуся пластмассовому ушку, расположенному сверху и сбоку ее корпуса.

Расположение каждого элемента в блоке не отличается для машин 2011, 2012,2013, 2014 года выпуска, оно везде будет стандартным. Наиболее быстроплавкие типичные устройства стоят, в основном, в торпедном салонном блоке, более мощные – под капотом. Процесс их замены практически идентичен, за небольшими исключениями.

Блок плавких вставок в салоне Kia Ceed

Обозначение на крышке (ссылка на источник фото) На ее тыльной части размещена схема расположения защитных устройств. Далее представлена их расшифровка для Kia Ceed 2013 года:

• 1 – P/SEAD DRV: электрический механизм управления положением водительского кресла (30А);
• 2 – H/LP WASHER: омывающий комплекс оптики спереди (25А);
• 3, 5 – P/WDW RH (LH): электрические привода подъёма стекол с правой/левой стороны (25А);
• 4 – T/GATE OPEN: схема открытия замка багажника (10А);
• 6 – DR LOCK: централизованная блокировка дверных замков (20А);
• 7, 30, 33 – SPARE: не задействован;
• 8 – POWER OUTLET 2: предохранитель прикуривателя Киа Сид 2014, розетка сзади (20А);
• 9 – P/SEAT ASS: электрический механизм управления положением переднего пассажирского кресла (20А);
• 10 – RR WIPER: дворники сзади (15А);
• 11 – MODULE 3: оповещение аварийной остановки светом, автоматизированный комплекс включения оптики, блокиратор ручки переключения автоматической трансмиссии (7,5А);
• 12 – S/HEATER FRT: подогревательный комплекс переднего ряда кресел (15А);
• 13 – ACC: управляющий блочок оборудования кузова (BCM), электрический регулятор положения внешних зеркал, часы, мультимедийный комплекс, программа без ключевого попадания в Kia Ceed JD (10А);
• 14 – A/CON: кондиционер (7,5А);
• 15 – IG2: подогревательный комплекс переднего ряда кресел, люк, BCM, программа без ключевого попадания в автомобиль, датчик дождя, омывающий комплекс оптики спереди (7,5А);
• 16 – HTD MIRR: система кондиционирования, подогрев внешних зеркал (10А);
• 17 – INTERIOR LAMP: подсветка салонного пространства (7,5А);
• 18 – PDM 2: цепь запуска и остановки двигателя кнопкой, программа без ключевого попадания в Kia Ceed II (7,5А);
• 19 – B/HORN: звуковое оповещение срабатывания системы от угона (7,5А);
• 20 – SUNROOF: люк на крыше (20А);
• 21 – MODULE 2: корректор света передней оптики, привод ручного тормоза, подогревательный комплекс переднего ряда кресел, система кондиционирования, блок-фары, вспомогательная программа для парковки (PAP), индикация выбранного положения ручки переключения автоматической трансмиссии, подсветка органов управления приборной панели (10А);
• 22 – HTD STRG: подогрев руля (15А);
• 23 – IG1: цепь питания монтажного блочка с предохранителями и реле в отсеке с ДВС (20А);
• 24 – WIPER: датчик дождя, дворники спереди (25А);
• 25 – MEMORY 2: иммобилайзер (7,5А);
• 26 – MEMORY 1: BCM, контроллер давления воздуха в покрышках, система кондиционирования, регулятор положения внешних зеркал, приборная панель, подсветка замка зажигания, PAP, централизованная блокировка дверных замков (7,5А);
• 27 – BRAKE SWITCH: стоповые огни, программа без ключевого попадания в Kia Ceed II (10А);
• 28 – CLUSTER: приборный щиток, часы (7,5А);
• 29 – POWER STEERING: ЭУР (7,5А);
• 31 – START: управляющая программа и датчик положения автоматической трансмиссии, замок зажигания, пусковое устройство мотора (7,5А);
• 32 – MULTI MEDIA: часы, мультимедийный комплекс (15А);
• 34 – PDM 1: программа без ключевого попадания в Kia Ceed II (25А);
• 35 – POWER OUTLET 1: розетка спереди (15А);
• 36 – A/BAG IND: щиток приборов (7,5А);
• 37 – MODULE 1: мультимедийный комплекс, система оповещения о покидании границ полосы движения, BCM, селектор автоматической трансмиссии, контроллер давления воздуха в покрышках, автоматизированная управляющая программа светом в оптике (10А);
• 38 – SRS-A/BAG: подушки безопасности (15А).

Фото-схема блока в салоне (ссылка на источник фото)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

1. Поворачиваем ключ зажигания и выключаем электрооборудование.
2. Открываем крышку блока предохранителей.
3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью. Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время. Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты.

Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке.

Последовательность действий при замене элементов в отсеке двигателя:

1. Поворачиваем ключ зажигания и выключаем все оборудование.
2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
3. Проверяем извлеченный прибор. В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Блок предохранителей и реле kia rio 3

Рассмотрены автомобили 2021, 2021, 2021, 2021, 2021 года выпуска.

Блок предохранителей и реле в моторном отсеке киа рио 3.

Блок расположен около аккумуляторной батареи. Для доступа к элементам блока отожмите фиксаторы и снимите крышку.

Схема расположения предохранителе и реле в блоке.

расшифровка.

Сбоку монтажного блока установлен блок силовых предохранителей.

Блок предохранителей в салоне Kia Rio 3.

Чтобы добраться до предохранителей подденьте пальцами нижнюю часть крышки и преодолевая сопротивление фиксаторов снимите ее.

На внутренню часть крышки нанесена схема расположения предохранителей.

назначение.

Номер/Сила тока, А	Наименование/Цвет	Назначение
1	15	FRT Deicer	Синий	Реле обогревателя зоны покоя щеток стеклоочистителя окна
2	15	P/OUTLET	Синий	Розетка для подключения дополнительного оборудования
3	15	C/UGHTER	Синий	Прикуриватель
4	10	ACC	Красный	Аудиостистема, блок ВСМ, блок управления системой электронного ключа
5	10	A/BAGIND	Красный	Сигнализатор отключения передней подушки безопасности
6	10	A/BAG	Красный	Блок управления системой безопасности SRS
7	10	—	Красный	Выключатель аварийной сигнализации
8	—		—	Резерв
9	—	—	_	Резерв
10	15	R/WPR	Синий	Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11		—	—	Резерв
12	10	RR	Красный	Реле заднего противотуманного фонаря
13	10	FRT	Красный	Реле передней противотуманной фары
14	10	ROOM 2	Красный	Реле автоматического отключения освещения
15	15	STOP LP	Синий	Реле, выключатель стоп-сигналов, блок управления си­стемой электронного ключа
16	10	CLUSTER	Красный	Комбинация приборов, блок ВСМ
17	10	IGN 1	Красный	Выключатель стоп-сигналов, обогрев сидений, диагно­стический разъем, парктроник
18	10	ABS	Красный	Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
I 19	10	B/UPLP	Красный	Выключатель фонаря света заднего хода
20	10	PCU	Красный	Блок управления двигателем, блок управления системой электронного ключа
21	10	H/LP LH	Красный	Левая блок-фара
22	10	DAY TIME RUN­NING UGHT	Красный	Дневные ходовые огни
23	15	HAZARD	Синий	Реле аварийной сигнализации
24	25	SMKJ	Серый	Блок управления электронного ключа
25	—			Резерв
26	10	SMK.2	Красный	Кнопка пуска и остановки двигателя
27	15	PCU	Синий	Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15	IGN COIL	Синий	Катушки зажигания, конденсатор
29	10	IGN 2	Красный	Дневные ходовые огни, корректор света фар, блок упра­вления кондиционером, передние фары, реле электро­стеклоподъемников (без ВСМ), блок ВСМ, блок упра­вления системой электронного ключа (с блоком ВСМ)
30	25	F/WPR	Серый	Очиститель ветрового стекла, подрулевой переключатель
31	20	DOOR LOCK	Желтый	Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25	SAFETY P/WDW	Серый	Блокировка электрических стеклоподъемников
33	15	S/HEATER	Синий	Обогрев передних сидений
34	—			Резерв
35	10	ROOM 1	Красный	Освещение салона, багажника, кондиционер
36	20	AUDIO	Желтый	Аудиосистема
37	10	TAILLH	Красный	Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38	10	TAIL RH	Красный	Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10	START	Красный	Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10	H/LP RH	Красный	Правая блок-фара, комбинация приборов
41	25	P/WDW LH	Серый	Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42	25	P/WDW RH	Серый	Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43	10	RRHTD	Красный	Система обогрева наружных зеркал заднего вида
44	10	A/CON_2	Красный	Кондиционер
45	—	—	—	Резерв

Для замены предохранителей используйте пинцет, который находится в монтажном блоке под капотом.

Реле извлекаются руками, покачивая из стороны в сторону.

Снятие и установка монтажного блока киа рио 3.

для увеличения нажмите на изображении.

Снимите панель приборов.

Нажмите на держатель фиксирующей скобы

откиньте скобу

и отсоедините верхнюю колодку от монтажного блока

Аналогично отсоедините от монтажно­го блока нижнюю колодку жгута проводов

Отожмите фиксатор и отсоедините бо­ковую колодку жгута проводов

Отожмите фиксатор крепления

и отсоедините реле от правой стенки монтажного блока

Аналогично отсоедините нижнюю

и верхнюю колодки жгутов прово­дов от левой стенки монтажного блока

Отверните две гайки шпилек крепле­ния монтажного блока к усилителю панели приборов

Отведите монтажный блок в сторону и отсоедините от него три задние колодки жгутов проводов

Снимите монтажный блок предохра­нителей

Точки подключения автосигнализации с can на KIA Rio 2013 PTS

Из can (автосигнализация Starline) берём концевики дверей, багажника, педаль тормоза, заведённый двигатель. По can управляем открытием багажника. Также есть возможность Slave режима.

Приборная панель:CAN-H – зелёный в маленьком белом разъёмеCAN-L – оранжевый в маленьком белом разъёмеповорот 1 (+) – серый/оранжевый в маленьком белом разъёмеповорот 2 (+) – зелёный в большом разъём

Центральный замок запирание (-) – белый/оранжевый, кик-панель водителя, белый разъёмЦентральный замок отпирание (-) – синий/оранжевый, кик-панель водителя, белый разъём

BCM с обратной стороны:зажигание 1 (+) – белый, разъём Bзажигание 2 (+) – синий, разъём Bстартер (+) – белый, разъём A

бензонасос (+) – белый в пороге водителя

+12 – красный в 2-х контактном разъёме D на лицевой части BCM

После окончания автозапуска подать минус на провод концевика водителя – белый/чёрный в пороге водителя – для выключения света.

Для обхода иммобилайзера использовал Fortin Evo Key.

Процесс снятия и замены предохранителей

Для замены предохранителя понадобятся:

1. Выключите зажигание.
2. Откройте крышку блока.
3. Возьмите пинцет.
4. Вытащите перегоревший предохранитель.

Если необходимо заменить реле, его нужно потянуть на себя, раскачивая влево-вправо.

Видео замены

Демонтаж подкапотного блока

Для устранения засоров в кабине и моторном отсеке потребуются следующие инструменты:

• головка головки: 10 мм;
• отвертки: шлицевые, крестовые;
• удлинитель розетки;

самостоятельно полностью снять эту деталь сложно, так как все провода припаяны прямо к плате. Для самостоятельной замены доступен только блок питания. Для его удаления необходимо:

1. Остановите автомобиль, снимите клемму с отрицательного полюса аккумуляторной батареи.
2. Откройте капот и снимите крышку с монтажного блока, нажав на 2 защелки.
3. Откручиваем 2 гайки с головкой «10» в верхних углах детали.
4. Снимите кабельные наконечники со шпилек.
5. Вытащите модуль.
6. Установите новую деталь и соберите в обратном порядке.
