Замена задней пружины солярис своими руками

Существующие проблемы

На всех форумах, посвященных Хендай Солярис, автовладельцы обсуждают конструктивные недоработки задней подвески. Автопроизводитель уверяет, что в после

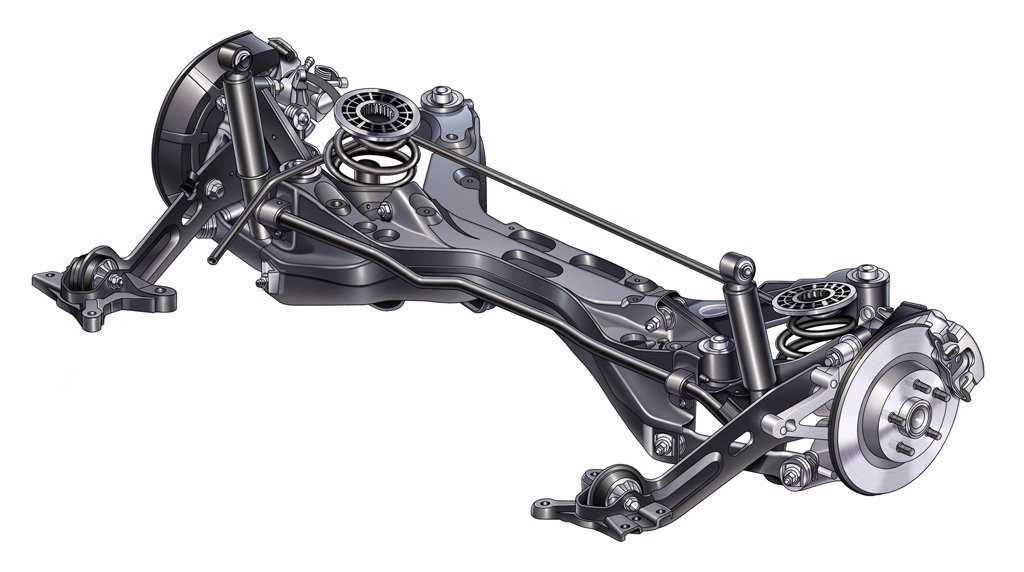

Подвеска Hyundai Solaris

дних моделях учтены пожелания автомобилистов и все исправлено, однако модели ранних лет выпуска требуют определенных изменений. Особенно много претензий владельцы предъявляют к рысканию авто при движении на скорости более 80 км/ч. Специалисты определили, что это связано с неудачной конструкцией крепления задних амортизаторов.

Все мы осознаем, что идеального во всех смыслах автомобиля не существует, но каждому хочется иметь автомобиль с минимальным количеством недостатков. После определенного эксплуатационного периода может проявиться слабость подшипников ступицы, а также может загудеть рулевая рейка. Впоследствии начнет бить руль, а наконечники быстрее будут изнашиваться. Во избежание проблемы необходимо доработать определенные элементы.

Читать дальше: Замена салонного фильтра тойота пробокс

Составляющие элементы

Задняя подвеска обусловливает плавное движение автомобиля, попутно нивелируя неровности дорожного полотна. На самом деле конструкция передней подвески имеет более сложное строение чем задней. Начинающему автолюбителю полезно будет иметь понятие устройства и принципа действия данного механического элемента.

Задняя подвеска Солярис состоит из:

• Балки, являющейся главным элементом;
• Крепежного элемента рычага;
• Амортизатора;
• Пружинного элемента;
• Рычага;
• Ступичного узла;
• Подкладки снизу и сверху пружины;
• Шайбы буфера.

Задняя подвеска Солярис полузависимая пружинного типа. В ее конструкцию входит усиленная балка и амортизаторы. Рычаги оснащены краями, на которых располагаются колесные оси и опорные фиксаторы. В передней части рычаги оснащены вваренными втулками, где находятся сайлент-блоки, соединяющие балку и кузов. В роли упругих элементов выступают пружины.

Доработка Соляриса в деталях

В магазинах тюнинга можно приобрести множество различных аксессуаров для Хендай Солярис, который является версией известного всем Accent. Одним из самых частых предложений является видоизмененная решетка радиатора. Причем найти можно сразу несколько вариантов, среди которых есть версии с дневными ходовыми огням, хромированными элементами или без таковых.

Полезно также почитать: Бронепленка на авто: отзывы, виды и особенности

Если стоит цель сделать силуэт Соляриса более стремительным, то для этого подойдут различные аэродинамические элементы. Это, прежде всего, спойлер и обвес. Вариантов много, и у каждого есть возможность выбрать дизайн на свой вкус.

Внешние осветительные приборы Хендай Солярис могут быть доработаны по части светодиодного тюнинга. Делается это не столько для практики, сколько для красоты. Для Солярисов рынок предлагает немалое количество альтернативной оптики со светодиодами, в числе которой также есть модели с полноценным LED-светом.

Прокатившись в салоне Соляриса, неискушенный водитель может остаться вполне довольным звуковым комфортом, но для тех, кому есть с чем сравнивать, шумоизоляция этого автомобиля вряд ли покажется идеальной. Благо – дело поправимо. Различные тюнинг-компании предлагают готовые комплекты для шумоизоляции Соляриса. С помощью специального материала внутреннее пространство кабины дополнительно изолируется от:

• моторного отсека;
• багажника;
• колесных арок;
• со стороны днища.

Колесный тюнинг способен преобразить практически любой автомобиль. И Хендай Солярис не стал исключением. Для этой компактной машинки подойдут современные легкосплавные диски. Если позволяют финансы, то лучше брать кованные, а не литые. Если все же решено сэкономить и остановиться на литье, то рекомендуется приобрести новый комплект, так как диски, бывшие в употреблении, могут иметь внутренние трещины, что небезопасно.

Сегодня многие автолюбители сосредотачиваются не столько на внешнем, сколько на внутреннем тюнинге. Речь идет о приведении салона автомобиля в соответствие с индивидуальным понятием комфорта. Проще всего обратиться в тюнинг-компанию, дизайнеры которой разработают проект нового интерьера, при этом хозяин сможет внести в него свои изменения.

Внутренний тюнинге обычно начинают с перетяжки салона. Можно использовать разные материалы, например, натуральную или так называемую эко-кожу, либо комбинации того и другого. Но какие бы материалы не были выбраны, они должны быть износоустойчивыми. Нельзя брать нежные виды кожи или некачественные кожзамы, так как такие отделки очень быстро затираются и теряют вид.

Штатную консоль и приборную панель можно сменить на текстурированные версии. Выбор велик – от карбона до экзотической кожи и древесины. Центром интерьерной композиции является рулевое колесо, отделке которого уделяется много внимания. Есть возможность установить накладку на руль, оснащенную функциональными кнопками.

Хендай Солярис – это один из тех автомобилей, которые предоставляют широчайшее поле для тюнинга. Эту машину можно видоизменить до неузнаваемости. Солярис – настоящая находка для людей, чьим хобби является тюнинг. В то же время обладатели этой машины могут при минимальных доработках существенно повысить комфорт и получать больше удовольствия от езды.

В заключение хочется пожелать всем владельцам Солярисов творческих успехов на пути к усовершенствованию своих авто. Не нужно спешить с выбором тех или иных элементов. Сначала следует окинуть взором весь спектр доступного, ознакомиться с уже воплощенными проектами, и только потом окончательно определяться с будущим дизайном.

Полезно также почитать: Стилистическая и практическая часть тюнинга импортных и отечественных автомобилей

Какие амортизаторы ставились на машину

На Солярисе было три варианта амортизаторов. Отличия только в характеристиках. По сторонам левый и правый не отличаются, как и не отличаются по типу кузова седан или хэтчбек.

Понять, какой амортизатор установлен на машине, можно по дате выпуска, каталогу запчастей или артукулу и цветовой маркировке, которые есть на корпусе самого амортизатора.

Артикулы оригинальных амортизаторов отличаются только последней цифрой. Это может быть 0, 1 или 2. Поставщик амортизаторов традиционно компания MANDO.

Номер и цветовая маркировка

Характеристики амортизаторов:

1. Последняя цифра — самый мягкий вариант. Ставился до 15.08.2011г. Не имеет цветовой маркировки.
2. Цифра 1 и желтый маркер — жестче на 10% чем . Ставился до 8.02.2012г.
3. Зеленая маркировка 2 — самый жесткий вариант. Ставился с 8.02.2012 и до конца выпуска.

553004L000 — не понятно, как вообще они могли оказаться на машине. Управляемость с ними неадекватная. Пока амортизаторы свежие, и если машина не загружена, она еще как-то держится за дорогу. Именно с неадекватностью этих амортизаторов связана их скорая замена.

553004L001 — эти амортизаторы сделали немного жестче, но, опять же, недостаточно. Они сдвинули неадекватность в зону более высоких скоростей. Очень странная доработка, которая мало что поменяла в характере машины. Эти, как и предыдущие, на конвейере продержались недолго.

553004L002 — только с третей попытки получился рабочий вариант. Именно эти амортизаторы и ставились большую часть времени на автомобиль. Машина с ними получилась немного жестковатой.

Вся эта история с заменой амортизаторов выглядит странно. Вроде не вчера их изобрели. Давно и успешно они применяются повсеместно на автомобилях. Но Хендай зачем-то изобретал велосипед, причем, несколько раз. Все это привело к множественным дтп именно из-за неадекватных задних амортизаторов. Таких машин, попавших на авторазборку во времена амортизаторов 553004L000 553004L001, было много.

Снятие пружины

Пружины снимаем: при замене пружин, замене резиновых прокладок пружин, замене буфера хода сжатия пружин, снятии балки задней подвески.

Пружины необходимо заменять только парой.

Операцию удобнее выполнять, установив автомобиль на смотровую канаву или эстакаду. Снятие показываем на левой пружине, правую пружину снимаем аналогично. Вывешиваем заднюю часть автомобиля и надежно фиксируем ее на опорных стойках заводского изготовления. Отворачиваем болт нижнего крепления амортизатора к рычагу балки задней подвески (см. Снятие амортизатора задней подвески Хёндай Солярис). Сжав двумя стяжками витки пружины…

…снимаем ее. Снимаем нижнюю и верхнюю прокладки пружины. Верхняя прокладка пружины обычно прилипает к кузову. Убеждаемся в отсутствии деформаций и разрывов на прокладках. Перед монтажом пружины новые прокладки устанавливаем так…

…чтобы конец верхнего витка пружины уперся в выступ прокладки. Отведя рычаг балки вниз, надеваем верхний конец пружины с прокладкой на выступ кронштейна кузова, а нижний конец пружины устанавливаем в кронштейн рычага. Поочередно ослабляя стяжки, снимаем их с пружины. Снять пружину можно и без применения стяжек. Для этого необходимо установить под балку регулируемый упор, отвернуть нижние болты креплений обоих амортизаторов и опустить балку на регулируемом упоре. Затем нужно вынуть нижнюю часть пружины сначала из кронштейна рычага балки, а потом снять целиком. Буфер хода сжатия пружины меняется при наличии на нем трещин, разрывов и других повреждений и при повреждении его опорной чашки. При снятой пружине…

…головкой «на 12» с удлинителем отворачиваем болт крепления буфера к верхнему кронштейну кузова.

Снимаем буфер хода сжатия пружины вместе с опорной чашкой. Опорная чашка буфера хода сжатия имеет на своем корпусе металлический выступ, который фиксирует чашку от проворачивания на кронштейне кузова. При замене только буфера хода сжатия отворачивать опорную чашку не обязательно.

Преодолевая сопротивление, выдергиваем буфер из опорной чашки. Меняем поврежденные элементы буфера на новые. Собираем буфер в обратной последовательности.

Источник

Амортизаторы на Hyundai Solaris

Автомобиль Hyundai Solaris не нуждается в рекламе. Он хорошо знаком нашим соотечественникам. Его активно покупали в 2012 году. Именно тогда обнаружилась неприятность: амортизаторы не выдерживали наших дорог и часто сходили досрочно с дистанции.

Пройдя длинный путь реконструкции и модернизации эти элементы стали более надёжными, тем более, что появилась возможность установки вместо оригинала аналогов.

О том, какие передние стойки лучше для Солярис, мы рассмотрим в этой статье. Выясним, сколько стоят аналоги и оригинальные конструкции. Определимся с порядком замены задних амортизаторов Хендай Солярис и набором необходимого инструмента. В конце, традиционно, подведём итоги.

Диагностика

Многие из водителей дисциплинированы и придерживаются рекомендаций изготовителя. Последний заявляет о бесперебойной работе подвесной системы на протяжении 70 тыс. км пробега. Есть тут одна хитрая оговорка. Гарантия действует, если своевременно меняется пылезащитный и установочный комплект на ось.

Необходимо учитывать, что менять необходимо амортизирующие устройства на два колеса. Но в жизни не всё так гладко, как на бумаге. Есть субъективные и объективные моменты, прямо влияющие на продолжительность работы рассматриваемой нами конструкции. К ним относится:

1. Агрессивная манера управления транспортным средством.
2. Ужасное состояние дорожного покрытия. Причём на всей территории постсоветского пространства.
3. Заводской брак.
4. Игнорирование или несвоевременное прохождение очередного технического обслуживания.

В связи с этими обстоятельствами повышается нагрузка на все элементы подвески. Следовательно, сокращается эксплуатационный период. Чтобы понять когда нужно менять амортизаторы необходимо осматривать их на предмет появления тёмных пятен. Эффективным будет комплекс диагностических мероприятий и визуальный осмотр. Подробно о неполадках работы подвески, в частности амортизаторов читайте .

Что можно сделать?

В большинстве случаев многие начинают заниматься улучшением устойчивости этого автомобиля при движении на больших скоростях. Как уже отмечалось ранее, больше всего нареканий вызывает рыскание задней части машины, увод в сторону при боковых порывах ветра или проезжающих мимо большегрузных автомобилей.

Они установлены на автомобиле с некоторым углом, что приводит к неуклонному возрастанию нагрузок и сил инерции. Установка амортизаторов в строго вертикальном положении приводит к снижению хода подвески, но это приведёт и к снижению нагрузок и инерционных моментов. Вот такими переделками и занимаются в большинстве случаев владельцы этих машин. Попробуем вместе разобраться с такой переделкой.

При переносе крепления амортизатора изготавливают новое крепление этого узла. Его выполняют таким образом, что имеется четыре точки для крепления нижней точки для него. Это позволяет подобрать наиболее оптимальный для владельца тип геометрии подвески. Было замечено, что при таком положении участились пробои подвески, которое можно устранить установкой других пружин.

Такая переделка показывает весьма неплохие результаты, не забудьте только установить нижние отбойники для пружин, они будут ещё и центром для новых пружин. Установка цилиндрических пружин вместо бочкообразных штатных изделий, значительно улучшает характеристики подвески. В зависимости от желаемого клиренса автомобиля обрезку пружины можно выполнить чуть больше или меньше.

Изменения в задней подвеске сразу же выявляют слабости в передней части автомобиля. С передними стойками поступают аналогичным образом. Снимают их с машины и разбирают. Вместо заводских пружин устанавливают новые, которые снова используются от «шестёрки», обрезанные на 2,9 части витка. От этой модели следует взять и резиновые прокладки под пружины.

Ещё по теме: Замена задних ламп Солярис (хэтчбек): описание, выбор, процесс

Замена амортизиаторов

Элементарная работа, занимающая минимум времени и не требующая спец-иструмента.

Однако, если автомобиль с большим пробегом, где амортизаторы ранее не откручивались, а машина эксплуатировалась на зимних дорогах с химией или солью, тут вас может ждать досада. Заключается она в том, что верхний болт может прикипеть к втулке амортизатора так, что его не получится открутить.

То же самое может случиться и с нижним болтом, но его легко срезать в отличии от верхнего. В целом это редкая ситуация и обычно все проходит гладко.

Работа для левого и правого амортизатора совершенно одинаковая..

1) Вывешиваем автомобиль и откручиваем колесо. Далее подпираем балку снизу, чтобы она не ушла ниже и мы могли поставить новый амортизатор.

2) Обрабатываем верхнее и нижнее крепление амортизатора WD40. Немного даем отстояться.

3) Теперь откручиваем верхний болт амортизатора головкой на 19.

Вот и все, амортизатор можно снимать.

Сборку полностью описывать нет смысла, т.к. она производится в обратном порядке. Отмечу только некоторые моменты.

Перед установкой новых амортизаторов не забудьте их прокачать как показано на видео. Это нужно для того, чтобы избавиться от свободного хода штока амортизатора. Он присутствует из-за воздуха, который попадает из внутренней полости (воздушный карман) в полость внутренней трубы при горизонтальном хранении амортизаторов. После прокачки не допускайте горизонтального положения амортизатора.

Ваш браузер не поддерживает формат

Многие забывают, как стоял старый амортизатор. Шляпкой к кронштейну.

Верхний и нижний болты перед установкой лучше смазать, чтобы избежать их закисания в проушине амортизатора в будущем.

Я модернизировал заднюю подвеску Соляриса — Страница — Hyundai Solaris клуб Россия

Шкуру на пальце выдрал

Так что очень осторожно надо работать со съёмниками. И вот тест драв

С женой садимся. Солик похож сейчас на кроссовер. Передок приподнялся на 15 мм.

Посадка раньше была иная. Зад приподнят передок к низу. Сейчас полная гармония.

Проверил скоростной режим. На ровном участке в небольшую горку разогнал до дорогу держит как кошка. Очень комфортно. Не стуков не пробоев неровности пролетает как большой джип. Дорогу держит отлично. Но мое стремление к идеализму не дает мне возможности оставить и эту проблему, в общем буду пробовать и совершенствовать.

Также я снял со своего автомобиля кронштейн для изменения угла аммортизатора, так как L достаточно жесткие и в вертикальном положении они начинают передавать рельеф дороги на пятую точку, конечно и управляемость автомобиля в таком положении аммортизаторов улучшается, но для меня комфорт также важен, так что пока убрал.

По отзывам людей, кто также переделал подвеску и у кого L аммортизаторы, со временем они становятся чуть мягче и тогда уже можно их ставить вертикально, в общем пока до поры до времени аммортизаторы у меня в наклонном положении.

Отрезаем уголок как переделать заднюю подвеску хендай солярис 17см, согласно картинки взял у Dr. Solaris изготавливаем кронштейн крепления стабилизатора. Также и уже по имеющемуся в наличии кронштейну изготавливаем второй зеркальный кронштейн.

Крепим кронштейны к чашке пружины, желательно обрезать одну грань головок болтов крепления к чашке, так как при крепеже в самой чашке будет мешать внутренняя окружность, это даст нам возможность поставить шляпку болта ровно и исключить прокручивание при затягивании гайки.

Спасибо изобретателю за чертеж. Подготавливаем отбойники. Нам необходимо срезать верхушку у каждого отбойника, отмеряем от низа 35мм и отрезаем. Устанавливаем их как переделать заднюю подвеску хендай солярис центр пружинной чашки и прикручиваем снизу.

Замена пружины задней подвески Hyundai Solaris

Вам потребуются: ключ «на 12»…

…и приспособление для сжатия пружин.

Заменяйте пружину при наличии механических повреждений или значительной осадки. Признаки осадки:

• ухудшение плавности хода, частые пробои подвески;
• видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, появившиеся в процессе эксплуатации;
• сильно выраженные следы соударения витков пружины.

Пружины (левую и правую) заменяйте парами.

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»).

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под передние колеса.

3. Приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

4. Отсоедините амортизатор от кронштейна нижнего крепления (см. Снятие и установка амортизатора задней подвески ).

5. Установите приспособление для сжатия пружин и сожмите пружину.

6. Снимите пружину вместе с прокладками.

7. Отверните и снимите верхнюю прокладку пружины.

8. Снимите нижнюю прокладку пружины.

9. Выверните болт крепления буфера хода сжатия пружины…

10. …и снимите буфер.

Поврежденные буфер сжатия, пружину, верхнюю и нижнюю прокладки замените новыми.

11. Установите буфер сжатия, пружину с прокладками на автомобиль в порядке, обратном снятию.

12. Вторую пружину (с правой стороны автомобиля) замените аналогично.

При установке пружины следите за тем, чтобы ее концы сверху и снизу упирались в специальные упоры на прокладках.

Источник

Снятие и установка амортизатора задней подвески Hyundai Solaris

Вам потребуется ключ «на 19».

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»).

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под передние колеса.

3. Приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

4. Установите под балку задней подвески опоры и опустите автомобиль, слегка нагрузив подвеску.

5. Отверните гайку нижнего крепления амортизатора к кронштейну на балке задней подвески…

7. Отведите нижнюю часть амортизатора от кронштейна.

8. Выверните болт верхнего крепления амортизатора…

9. …извлеките болт и снимите амортизатор с автомобиля.

10. Установите амортизатор в порядке, обратном снятию.

11. Установите амортизатор вертикально и несколько раз до упора опустите и поднимите шток амортизатора. Убедитесь, что шток перемещается без провалов, заеданий и стуков. В противном случае замените амортизатор. Кроме того, амортизатор заменяют при обнаружении потеков жидкости (допускается незначительное запотевание в верхней части корпуса амортизатора).

12. При необходимости аналогично замените второй амортизатор.

Амортизаторы (левый и правый) заменяйте парами.

Источник
