Как поменять помпу на газели 405 двигатель?

Распространенные поломки и их причины

Частая неисправность
– это выход из строя подшипника. Он изнашивается ввиду большого пробега авто
(обычно через 100 тысяч километров), но не стоит исключать и ускоренный износ.
Сюда можно отнести неправильное натяжение ремня, попадание масла или антифриза
на поверхность ремня.

Следующая поломка – это уплотнения, а
именно сальник. Он выходит из строя из-за некачественного антифриза без
присадок. Сальник «дубеет» и больше не задерживает жидкость внутри системы. Антифриз
попадает не только на ремень, но и на подшипник, вымывая из последнего смазку.

Неправильная установка или брак креплений.
Водяная помпа может плохо прилегать к блоку мотора из-за неровной привалочной
поверхности (грязь, коррозия на металле), либо быть изначально кривой
(заводской брак, что не редкость среди дешевых заменителей). В итоге шкив
вращается с перекосом, нагружая больше подшипник и съедая ремень. Реже
несносность обнаруживается после попадания авто в ДТП.

Еще одна причина неисправности помпы –
это применение герметика для устранения течи радиатора.

Состав данного средства не только забивает
каналы теплообменника, но и прилипает на крыльчатку насоса.

Антифриз медленно циркулирует в
системе. Если вовремя не сделать промывку, вскоре потребуется замена помпы.

Причина, о которой владельцы могут
даже и не догадываться – это качество антифриза. Помпа во время работы должна
смазываться. Если качество антифриза приближено к воде, вскоре придут в
негодность сальники, а затем и подшипники. Негативно влияет на состояние насоса
и образование коррозии. Качественные антифризы имеют пакет смазывающих и
антикоррозионных присадок, что положительно виляет на ресурс помпы.

Коррозия на корпусе помпы
Использование некачественного антифриза приводит к появлению коррозии

Основные компоненты ЖСО автомобиля

Для нормальной работы двигателя его необходимо постоянно охлаждать, включая даже зимний холодный период.

Водяная помпа на двигатель является основным компонентом ЖСО в любом современном автомобиле

В силу конструктивных особенностей силовые агрегаты современных автомашин эксплуатируются при высоких уровнях температуры. К примеру, отечественные автомобили марки «Газель» рассчитаны на диапазон рабочей температуры силового агрегата, составляющий 92—99 °C.

Отечественные автомобили марки «Газель» являются довольно распространёнными бюджетными вариантами для местных грузоперевозок

В случае интенсивной эксплуатации машины двигатель начинает нагреваться сверх нормы. Но благодаря своевременной подаче к элементам мотора ОЖ рабочая температура силового агрегата быстро приходит к необходимым показателям, а значительные нагрузки для авто становятся не страшны. В качестве ОЖ в системах охлаждения различных моделей «Газели» применяются антифриз либо тосол.

Антифриз — один из популярных вариантов качественной ОЖ

Таким образом, ЖСО выполняет задачу по своевременному охлаждению механизмов двигателя. Для эффективной работы системы крайне необходима постоянная циркуляция ОЖ. Во время своего передвижения по трубопроводам ЖСО антифриз (тосол) существенно охлаждается, благодаря чему и поддерживается работоспособность ДВС.

Более дешёвый вариант незамерзающей охлаждающей жидкости — тосол

Применяемая жидкость в ЖСО циркулирует в принудительном режиме. Обеспечивает данную циркуляцию водяной насос (помпа) автомобиля. Благодаря этому компоненту конструкции мотора последний не перегревается и его технико-эксплуатационные параметры всегда находятся в необходимом для эффективной работы температурном диапазоне.

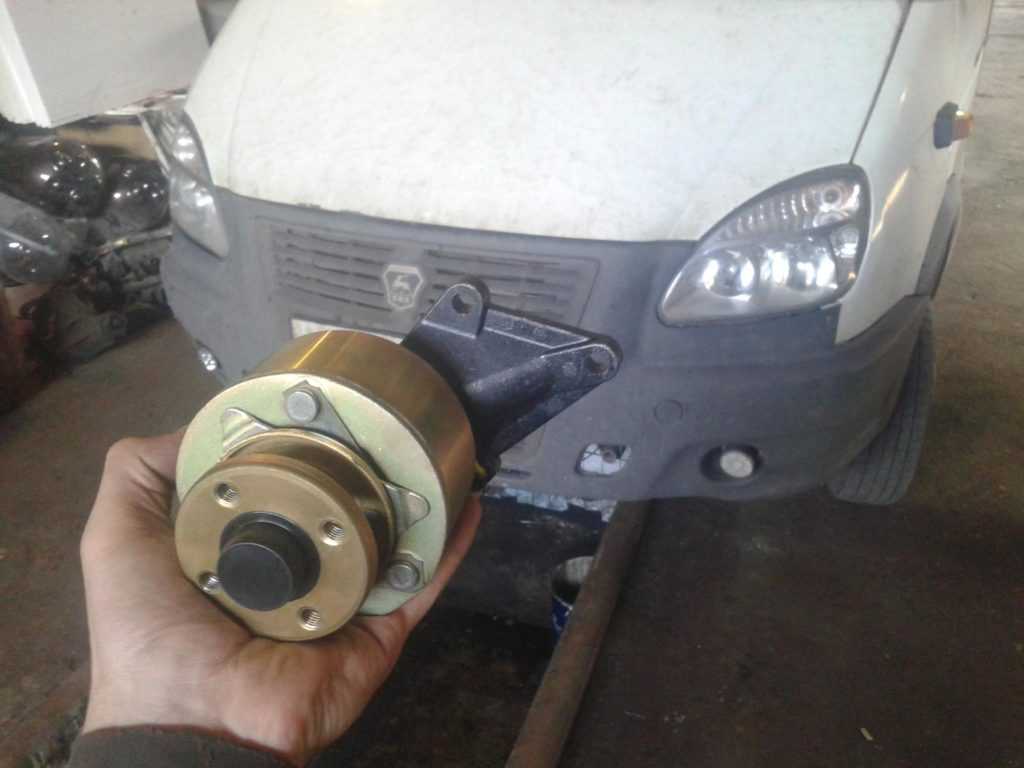

Общее устройство помпы для «Газели»

В состав стандартного водяного насоса входят следующие детали:

корпус помпы;

Корпус помпы всегда изготавливается из прочных сплавов

Вал с крыльчаткой являются основным рабочим элементом помпы

Подшипник помпы обеспечивает свободное вращение вала, а сальник — герметичность устройства

В конструкции помпы для некоторых модификаций «Газели» предусмотрен специальный механизм автоматического включения вентилятора обдува радиатора. Речь идёт об электромуфте. Замена помпы в этих моделях двигателей (к примеру, в ЗМЗ 405) возможна лишь вместе со всем механизмом.

Один из удачных вариантов установки электромуфты — монтаж в одном узле с помпой

К основным недостаткам такого конструктивного решения относятся следующие моменты:

  • довольно высокая стоимость узла;
  • обязательная замена всего компонента, даже если произошла поломка лишь одного из элементов (электромуфты либо помпы);
  • ремонт узла может быть произведён только в специализированных ремонтных мастерских со специальным оборудованием.

Располагаясь на блоке цилиндров двигателя, насос функционирует посредством подсоединения через приводной ремень от коленчатого вала.

Оптимальный вариант обеспечения функционирования водяного насоса — подсоединение через приводной ремень от коленвала

Принцип работы помпы состоит в следующем:

  • при работе двигателя и помпы в корпусе последней возникает центробежная сила в отношении поступающей в неё ОЖ;
  • благодаря движению крыльчатки ОЖ из радиатора попадает в центр помпы;
  • затем происходит её откидывание к краям внутренней полости насоса;
  • сквозь специальное технологическое отверстие, расположенное в корпусе, ОЖ далее попадает в блок цилиндров, а также на другие участки силового агрегата, которые нуждаются в охлаждении.

Для избежания нежелательной утечки ОЖ между блоком цилиндров и корпусом помпы устанавливается специальная уплотнительная прокладка. При этом необходимо тщательно зачищать поверхности соприкосновения на двигателе и помпе.

При ремонте необходимо в обязательном порядке заменять прокладку под помпу

Выход вала помпы оборудуется сальником, способным к уплотнению, благодаря своей конструкции. Он состоит из резинового рукава и уплотнительной шайбы. Сальник обеспечивает необходимую герметизацию изделия.

Сальник помпы не должен пропускать в насос воздух, обеспечивая её полную герметичность

Проблема

Проблема как всегда одна, это качество заводской помпы. В силу того, что я достаточно часто меняю грм, естественно каждый раз приходится решать вопрос «быть или не быть», а переводя на русский язык, оставить старую заводскую или поставить новую. Старую заводскую крыльчатку, иногда просто страшно держать в руках. Новая помпа 406, красивая и блестящая, с волшебными надписями про двойной, тройной и десятерной ресурс, но течь возможна в течение месяца после установки. Да и лопасти, сделанные из фольги от конфетки, меня не впечатляют. Я уже много лет работаю с людьми, которые имеют очень большой ассортимент запчастей для ГАЗа, МАЗа, ЗИЛа итд. И разных артикулов помп, продают по нескольку десятков в месяц. Их мнение на эту тему такое: хороших помп на змз – НЕТ, текут все, это только вопрос времени. Услышав такой оптимистичный ответ, я действую так. Если помпа, которую я снял, без люфтов и течей, то я ее оставляю. Если с ней проблемы ставлю помпу Bautler, и даю на нее осторожную гарантию в один месяц.

Предназначение и общее устройство помпы в автомобиле «Лада-Приора»

Водяной насос авто (ВН) либо помпа, конструктивно входит в систему жидкостной охлаждающей системы (ЖОС) современной автомашины и является её ключевым элементом. Главная функция этой детали — обеспечение интенсивной циркуляции охлаждающей жидкости (ОЖ) по ЖОС двигателя.

Благодаря подобному постоянному движению происходит снижение температуры жидкости и восстанавливается её способность к охлаждению других деталей и систем авто. Как правило, водяной насос на двигателе автомобиля конструктивно размещается впереди блока цилиндров. Его привод осуществляется от коленвала через клиновидный специальный ремень либо от механизма газораспределения (ГРМ) с помощью ремня зубчатого типа.

Специальный зубчатый ремень обеспечивает фунуционирование водяной помпы автомобиля

Общее устройство помпы

Помпа «Лады-Приоры» представляет собой довольно простой механический узел, который состоит из нескольких основных деталей.

Конструкция помпы состоит из нескольких элементов, одним из которых является обязательная прокладка

Основными компонентами водяной помпы двигателя являются:

  • корпус изделия;
  • вал с крыльчаткой и специальным саморегулирующимся сальником, благодаря которому охлаждающая жидкость (ОЖ) надёжно удерживается в конструкции при эксплуатации;
  • подшипник вала насоса, на котором установлен вал помпы;
  • шкив привода;
  • вентилятор радиатора (данная деталь может быть закреплена на приводе помпы либо выполняется в самостоятельном электроприводном варианте, не имея какой-либо связи с водяной помпой авто);
  • прокладка из картона или специального материала.

Принцип действия устройства

Работа насоса для перекачки ОЖ состоит в следующем:

  • на заведённом двигателе охлаждающая жидкость, которая остыла в автомобильном радиаторе, двигается к насосу (в частности, к его крыльчатке);
  • промежутки, имеющиеся между её лопастями, полностью оказываются заполненными ОЖ;
  • благодаря действию центробежной силы, охлаждающая жидкость крыльчаткой отбрасывается в разные стороны внутренней полости ВН;
  • через технологическое отверстие жидкость уходит в каналы рубашки охлаждения элементов мотора;
  • происходит обеспечение постоянной циркуляции охлаждающей среды в ЖОС.

Особенности конструкции

Для предотвращения возможного подтекания корпус помпы устанавливается на моторный блок цилиндров через специальную прокладку (например, из картона). Вентилятор охлаждения, конструктивно располагающийся иногда на шкиве автопомпы и приводящийся в действие одновременно с ним, как правило, производится из металла либо прочного пластика. Для снижения шума работы лопасти конструкции располагаются под определёнными углами, в Х-образном положении, что соответствует 110/70 градусов.

С целью снижения значения мощности, необходимой для приведения вентилятора в действие, конструкторы используют специальную электромагнитную муфту. Это устройство может отключать вентилятор при снижении температуры ОЖ до уровня в 78–85 градусов по Цельсию. Подобным образом оптимизируется работа системы по охлаждению двигателя, а также снижается шумность при эксплуатации агрегата.

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Установка помпы Ваз 2113 Ваз 2114 – пошаговая инструкция

Сборка и установка помпы Ваз 2113 и Ваз 2114 осуществляется в обратной последовательности

Единственное на что следует обратить внимание, так это на прокладки — рекомендуется использовать новые. Кроме этого, места соединения помпы с патрубками промазывают герметиком

Когда деталь будет установлена, заливают тосол. Для того чтобы исключить образования воздушных пробок, от карбюратора (на карбюраторном моторе) отсоединяют тонкий шланг системы охлаждения и добиваются вытекания тосола из шланга и штуцера, после чего производят соединение.

Запускают и прогревают двигатель, осматривают патрубки на предмет появления течи. Если всё в порядке, ремонт можно считать успешно завершённым.

Как проверить насос системы охлаждения?

Проверяя помпу без снятия с двигателя, мы можем лишь косвенно оценить ее производительность. При снижении объема прокачиваемой охлаждающей жидкости начинает плохо греть печка. Но перед снятием водяной помпы для осмотра крыльчатки рекомендуем проверить термостат, а также убедиться, что в системе охлаждения отсутствует воздушная пробка.

После снятия обращайте внимание не только на целостность лопастей и место посадки крыльчатку на приводной вал, но и на форму лопастей. К примеру, на ВАЗ 2121 за долгие годы выпуска устанавливались крыльчатки, отличающиеся диаметром насосного колеса, количеством и профилем лопастей

Установка на более теплонагруженную модификацию двигателя менее производительного насоса приведет к более частому включению вентилятора системы охлаждения и повышенному риску перегрева.

Обязательно осмотрите блок двигателя в месте прилегания корпуса и саму помпу. Запотевания, незначительный потек ОЖ из дренажного отверстия еще не значит, что помпу следует менять. При обнаружении значительной утечки постарайтесь точно определить место негерметичности. Если течь только в месте прилегания корпуса к блоку двигателя, вероятнее всего, устранить неисправность можно без замены помпы. Достаточно будет нанести герметик и установить новую прокладку.

Риск обрыва ремня ГРМ

Опасность несоосного расположения зубчатого шкива водяного насоса в том, что нет явных признаков неисправности

В первую очередь необходимо обращать внимание на ремень ГРМ. Если его уводит в какую-либо из сторон, наблюдается неравномерная выработка, необходимо проверить помпу и ролики

Причиной перекоса может быть заводской брак, износ подшипника либо неравномерное прилегание корпуса к блоку двигателя (грязные, ржавые привалочные плоскости). Иногда неисправность начинает проявлять себя после ДТП, когда элементы кузова либо навесного оборудования бьют по шкиву помпы.

В случае обнаружения перекоса дефектную помпу необходимо как можно быстрее заменить. Также не стоит медлить с устранением шума, свиста со стороны водяного насоса. При критическом износе подшипник может разрушиться, заблокировав тем самым зубчатый шкив. Заклинивание помпы гарантированно приведет к обрыву ремня ГРМ. Если на вашем автомобиле при обрыве поршни встречаются с клапанами, то устранение последствий неисправности выльется в довольно крупную сумму.

Проверка подшипника

Проще всего проверить помпу, шкив которой находится в доступном месте и вращается приводным ремнем. Достаточно взяться рукой за шкив и пошатать его в разные стороны (видео проверки). В случае неисправности вы почувствуете большой люфт. Чтобы определить, что шум, свист при работе двигателя исходит именно от насоса системы охлаждения, снимите приводной ремень и раскрутите шкив от руки. Изношенный подшипник с вымытой смазкой будет вращаться с ощутимым шумом, перекатами.

Проверить помпу, шкив который вращается ремнем ГРМ, несколько сложнее. Преодолевая усилие натяжения ремня, вы можете попытаться пошатать в разные стороны зубчатую шестерню. Но для полноценной проверки и оценки плавности вращения ремень ГРМ все-таки придется ослаблять.

Помпа от Хоттабыча

В самом деле: хорошее масло или «правильные» лампочки нужны каждому — от «газовода» до обладателя БМВ. Не то, что, скажем, водяные насосы «газелей» — кому, кроме их владельцев, могут еще понадобиться эти узконаправленные изделия? И все же сегодня поговорим именно о них!

Почему? Во-первых, популяция «газелей» у нас весьма солидная — как с 402-ми, так и с 406-ми движками, а во-вторых, о помощи попросил… моторов — ЗМЗ! Мол, мы в свое время разработали нормальные насосы — с документацией, техническими условиями и т.п., а в продаже сплошь и рядом — черт знает что. Эдакие изделия от старика Хоттабыча, который запросто сделал для Вольки копию часов с руки прохожего, но не подумал о том, что они должны не просто висеть на запястье, а еще и показывать точное время…

Для проверки «насосного хозяйства» было приобретено семь «газелевских» помп — четыре под двигатели семейства ЗМЗ-406.10 и три — под ЗМЗ-402.10. Водяные насосы с электромагнитной муфтой под 405-е моторы в экспертизе не участвовали — с ними пока что особых проблем не отмечено. Испытания проводили в испытательном УГК ЗМЗ на специальном стенде для исследования насосов жидкостных систем. Основополагающий документ — ОСТ 37.001.232–80 «Насосы жидкостных систем охлаждения автомобильных двигателей». Расход жидкости в системе и давление, развиваемое насосами, измерялись по скоростной характеристике при частоте вращения валиков насосов от 800 до 6000 об/мин для двигателей 406.10 и от 1000 до 5000 об/мин для двигателей 402.10. Отношение диаметра шкива коленвала к диаметру шкива валика насоса составляет 1,11 для 406-х моторов и 1,06 — для 402-х.

Испытания вели при температурах охлаждающей жидкости +30°С и +95°С. Образцом-эталоном при этом служили водяные насосы производства ЗМЗ, имеющие оптимальные параметры. В качестве охлаждающей жидкости применялась вода. Почему не антифриз? Практически все антифризы отличаются друг от друга, а вот свойства пресной воды стабильны. Так что полученные результаты повторяемы, независимо от времени и места проведения испытаний. Да и в стандарте не случайно упомянута именно вода.

Результаты испытаний, увы, подтвердили опасения заводчан. Все семь насосов дружно уступили эталону — как по техническим характеристикам, так и по конструкции. Подробности — в подписях под фото. Выделять лучших из худших не имеет смысла, и мы расположили изделия по возрастанию цены, сначала — под 406-е моторы, затем — под 402-е. Любопытно, что если до 3000 об/мин насосы еще худо-бедно качают, то на более высоких оборотах начинаются проблемы — здесь и кавитация, и неверно выбранная геометрия лопастей крыльчатки… впрочем, потребителю все это неинтересно. Отметим, что насос, условно названный продавцами «Москва», вообще не испытывался, поскольку… отказался занять штатное место!

Можно, конечно, из серии «А судьи кто?» — заволжские моторы далеки от идеала и сами способны преподнести своим владельцам разнообразные сюрпризы. Однако ж будем справедливы: только создатели двигателей имеют моральное право называть себя законодателями мод по части их температурного режима. Тем более что при ближайшем рассмотрении (а это было зафиксировано официальным протоколом испытаний) выяснилось, что «чужаки» со своей работой действительно не справляются. Но все шишки при этом валятся как раз на ЗМЗ — мол, это же их мотор перегрелся! А им бы со своими болячками разобраться — на чужие нет ни сил, ни желания. Потребитель же продолжает свято верить в то, что любая запчасть конечно же многократно согласована с заводчанами и не может продаваться без их на то разрешения. Как видим — может…

Словом, перегретые «газели» еще долго будут «украшать» наши дороги своими задранными капотами. Старик Хоттабыч, помнится, в итоге занялся самообразованием — стыдно стало. Пожелаем того же изготовителям тех изделий, что на прилавках почему-то именуются водяными насосами…

Помпа ЗМЗ 406: процесс замены

Процесс смены элемента с одной стороны простой, с другой потребуется где-то 2-2,5 часа времени. Для того чтобы помпа ЗМЗ 406 была заменена, придется демонтировать значительную часть деталей автомобиля. Как показывает практика, водяные насосы не ремонтируют, хотя для 406-го есть возможность сменить шкив.

Сначала стоит определить причины снятия изделия с автомобиля:

  • Течь из-под вала помпы. Это означает, что уплотнительные свойства были утеряны и имеет место люфт. Связано это с выработкой металлической части или износом подшипника.
  • Шкив помпы ЗМЗ 406 износился. При этом может присутствовать деформация, при которой съедает ремень. Эту неисправность легко попутать с деформацией вала.
  • Износ крыльчатки.

Причины были определены, и можно приступить непосредственно к самому процессу замены. Во-первых, рекомендуется рассмотреть подробную схему разборки и сборки узла, которую предоставляет завод изготовитель. Во-вторых, собираем необходимый инструментарий (набор ключей и отверток). В-третьих, двигатель ЗМЗ 406 (помпа) ремонтируется достаточно легко. Для этого необходимо только строго соблюдать технологию.

Замена помпы ЗМЗ 406 своими руками:

  1. Сливаем охлаждающую жидкость с силового агрегата.
  2. Проводим демонтаж радиатора и электровентилятора.
  3. Снимаем ремень, который крутит вспомогательные узлы.
  4. Ослабляем и откручиваем крепежные болты шкива.
  5. Демонтируем шкив с посадочного места.
  6. Ослабляем хомуты патрубков подачи и оттока охлаждающей жидкости к водяному насосу.
  7. Отсоединяем все хомуты.
  8. Выкручиваем крепежные элементы и болты помпы.
  9. Откручиваем боковой болт крепления насоса к блоку.
  10. Демонтируем насос с силового агрегата.
  11. Приступаем к сборке. Проверяем в коробке с насосом наличие уплотнительной прокладки. Если таковая отсутствует, то необходимо докупить.
  12. Уплотнительную прокладку перед монтажом необходимо промазать герметиком и только потом устанавливать. Это устранит вероятность течи.
  13. Устанавливаем новый насос и затягиваем все крепежные элементы.
  14. Устанавливаем шкив и приводной ремень.
  15. Присоединяем патрубки.
  16. Ставим на место радиатор и вентилятор.
  17. Когда все собрано, заливаем в систему охлаждающую жидкость. Не забываем прокачать, чтобы выгнать воздух.
  18. Заводим автомобиль, и даем ему поработать несколько минут. Доливаем тосол при необходимости в систему.
