Ремонтируем и модернизируем переднюю подвеску хендай солярис

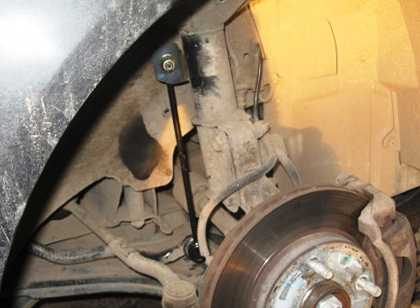

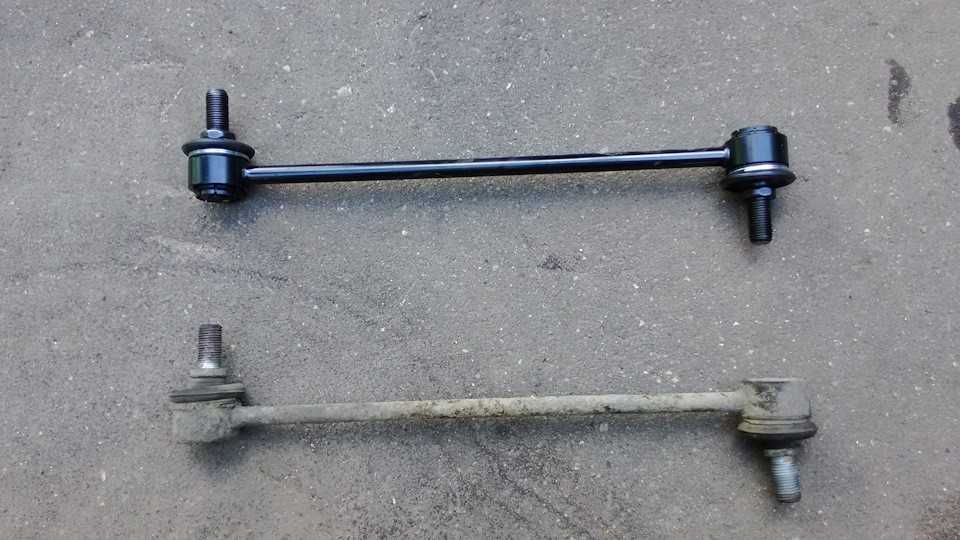

Инструкция по замене стойки стабилизатора Солярис

Для замены стоек стабилизатора потребуется два ключа на «17» (гайки креплений шарниров не самоконтрируются). Передняя часть автомобиля с включенным стояночным тормозом ставится на домкрат, задние колёса – на упоры (противооткатные башмаки), передние колёса снимают и выворачивают руль до упора сначала в ту сторону, где меняют стойку.

1. Отвернуть гайку на креплении стойки к амортизатору, вытащить палец шарнира из отверстия кронштейна.
2. Амортизаторную стойку следует отвести в сторону от кронштейна и закрепить на время монтажа скотчем или хомутом.
3. Отвернуть гайку крепления нижнего шарнира стойки стабилизатора от штанги, вытащить палец.
4. Снять стойку стабилизатора.

Новый комплект стоек устанавливается в обратной последовательности. При установке необходимо проследить, чтобы обе стойки встали симметрично друг другу, если этого не происходит, то причина может быть в разбалансировке штанги стабилизатора (нарушения креплений, либо поломки) или в сбое одного из узлов подвески (поворотного кулака, шаровой опоры, нижнего рычага).

На крепёжные шарниры стойки рекомендуют установить дополнительные резиновые пыльники. Как правило, при выходе из строя одной стойки, вторая также подлежит замене – в противном случае износ обеих будет происходить неравномерно – это влияет на срок эксплуатации всего узла СПУ.

После того, как новые стойки установлены, на специальном стенде проверяют «развал-схождение» и угол наклона колёс.

Что поставить вместо оригинала

На первый взгяд предложений много, но качественных вариантов среди всего многообразия мало. Большая часть это барахло из Китая, часто прикидывающееся то японцем, то германцем. Такие быстро теряют свои первоначальные характеристики, нередко стучат и текут, особенно в холода.

Ниже перечислены производители, которые можно рекомендовать к установке.

1) MANDO . В оригинале идут стойки именно этой компании. Их можно купить в собственной упаковке. Для этого перед оригинальным номером необходимо добавить EX, получится, что правые стойки имееют номера: EX546604L000 EX546604L100 EX546604L101 , левые EX546504L000 EX546504L100 EX546504L101

Замечено, что качество для конвейера и рынка запчастей разное. На запчасти качество хуже, чем для конвейера. Стойки в своей упаковке MANDO ходят меньше стоек MANDO в оригинальной упаковке.

2) KAYABA (KYB) . Репутация бренда сегодня подпорчена обилием контрафакта, который служит 20-30 тыс.км. Настоящие стойки можно купить в компании Росско или Armtek. Работаю с ними много лет, в разбавлении ассортимента леваком эти компании не замечены.

Левая стойка артикул — 338109 , правая стойка артикул — 338108

Когда менять стойки

На срок службы стоек влияет множество факторов. Кроме этого, диагностику подвески необходимо проводить при каждом плановом техосмотре авто. Гарантия от производителя — до 70 тыс.

км. (при условии замены пылезащитного и установочного комплекта на ось), а также если заменены оба амортизатора на оси.

До 2012 года в Hyundai Solaris одним из слабых мест подвески были амортизаторы. Основным симптомом указывающим, на неполадки является: раскачивание машины при езде на высокой скорости, что приводило к снижению управляемости автомобилем. Поэтому амортизаторы Соляриса прошли длинный путь реконструкции и модернизации.

Первые амортизаторы выпускались самые мягкие L — 000, вторые с обозначением L — 001 в конце номера детали (появились после 2012 года), стали обозначать жёлтой меткой, они стали жёстче на сжатие на 10%. Третья версия амортизаторов (передние и задние) стали обозначаться зеленой меткой. Они стали еще жестче причем как на отбой, так и сжатие. Последнее изменение произошло в 2014 г, где поставили «усиленные» передние пружины и стойки.

На заводе изготовителе Хендай Солярис комплектуется амортизаторами корейской компании Mando, они отличаются герметичностью, устойчивостью к температурным перепадам, кроме того, они обеспечивают относительно невысокий разброс меж усилиями отбоя и сжатия.

Какие стойки ставились с завода

С 2011 и до конца 2016 на Солярисе использовалось три варианта стоек. Левая и правая разные. В остальном все они взаимозаменяемы, отличия состоят в характеристиках работы на сжатие и отбой.

На корпусе оригинальной стойки всегда присутствует ее номер. Четвертая и пятая цифра в номере говорит о принадлежности к стороне. 60 это правая, 50 левая. Последние три цифры говорят о характеристике. Об этом ниже.

Поставщиком всех оригинальных стоек традиционно является компания MANDO, о чем также есть информация на корпусе.

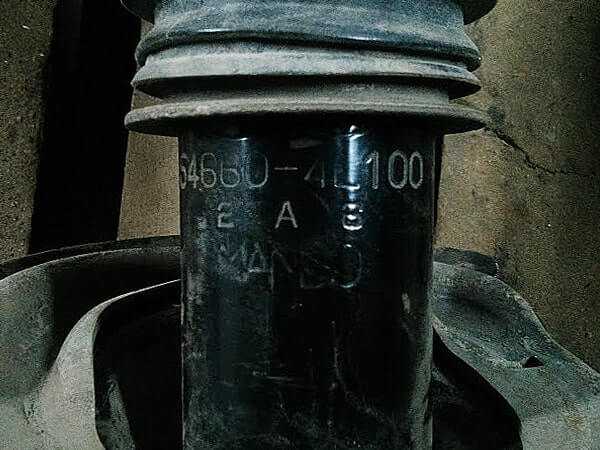

Оригинальный номер на корпусе стойки

Характеристики стоек:

Если последние цифры 000 – это самый мягкий вариант. Ставились с 2011 по 2012г. Цифра 100 – более жесткий вариант, который использовался с 02.2012 и до 2014г.С марта 2014 стойки стали еще жестче. Их номер 101.

На ходу разница между 000 и 100 почти незаметна, 101 очень заметна. Считается, что такие стойки встречаются только на рестайлинговой машине, но они могут встретиться и на дорестайлинговой машине 2014г.

Количество вариантов связывают с попыткой Hyundai улучшить управляемость машины. Так ли это – сказать сложно, т.к. проблема управляемости не связана с передними стойками.

Замена передних и задних стоек стабилизатора на Хендай Акцент

В начале 90-х годов прошлого века автопроизводящее подразделение южнокорейской машиностроительной корпорации Hyundai решило поставить на конвейер первый легковой автомобиль, разработанный собственным инженерным бюро без помощи иностранных специалистов. Этим автомобилем стал Хендай Акцент 1 поколения, запущенный в производство в 1994 году. В начале нынешнего века производство 2 поколения этого автомобиля было налажено в Ростовской области на Таганрогском автозаводе.

Все машины, произведенные в нашей стране, были доступны только с бензиновыми 12- и 16-клапанными инжекторными силовыми агрегатами и 5-ступенчатой механической коробкой переключения передач (КПП).

Автомобили с бензиновыми 16-клапанными моторами и 4-ступенчатой автоматической КПП попадали в нашу страну в основном с рынка Северной Америки, а машины с дизельными силовыми агрегатами — в основном из Европейского Союза.

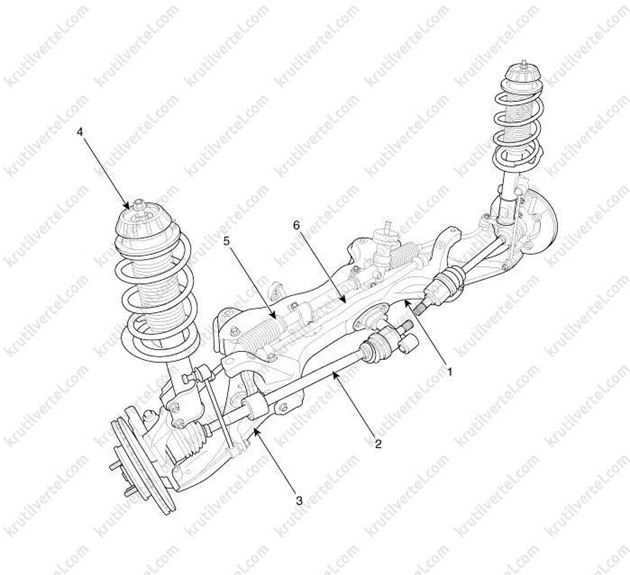

Особенности устройства передней и задней подвесок

Подвеска автомобиля Хендай Акцент довольно архаичная и оригинальная, имеет 2 стабилизатора поперечной устойчивости. Замена передних и задних стоек стабилизатора требуется через каждые 20-50 тыс. км пробега. Произвести эту простую операцию можно своими руками.

При конструировании первого собственного легкового автомобиля инженеры корпорации Хендай применили ряд интересных решений в устройстве подвески авто, которые, с одной стороны, улучшили поведение машины на трассе, но, с другой стороны, привели к уменьшению ресурса ходовой части и удорожанию ремонта.

Передняя подвеска автомобиля Хендай Акцент сконструирована по очень популярной в 70-90 годы прошлого века схеме Мак-Ферсон, разработанной специально для экономичных переднеприводных авто.

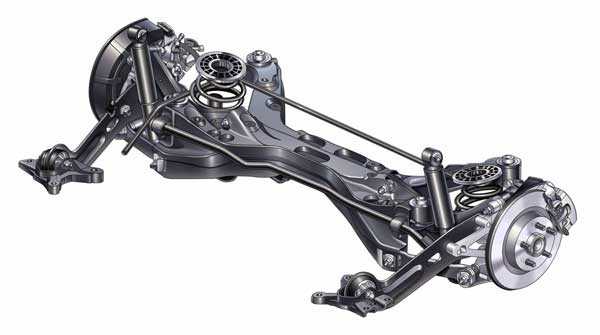

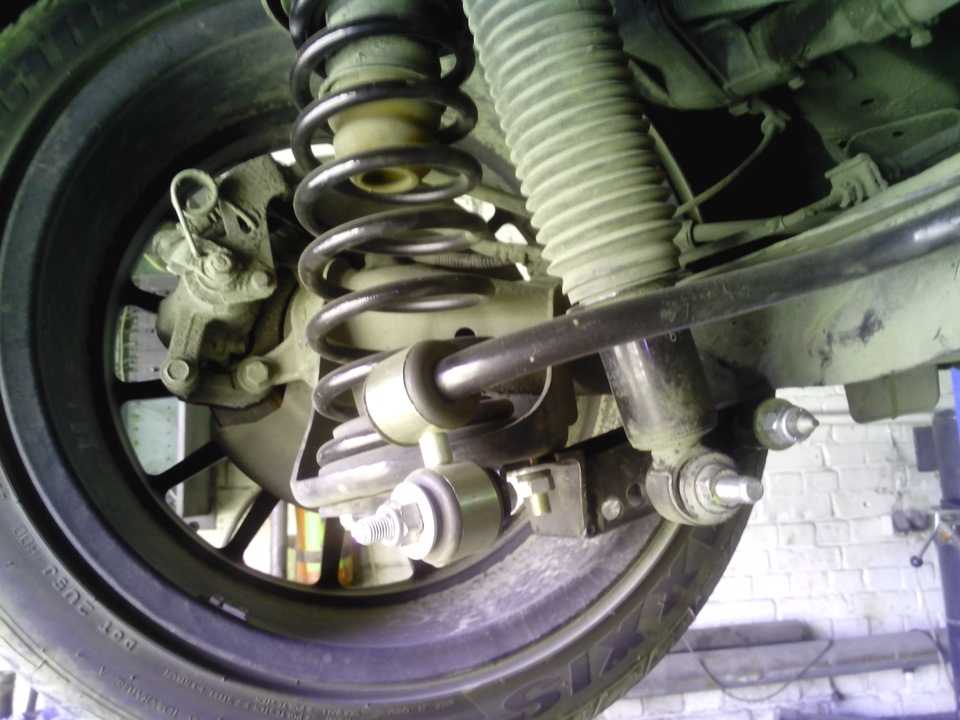

Задняя подвеска Акцента устроена очень сложно. Каждое колесо в ней подвешивается при помощи одного продольного и двух поперечных рычагов. Независимые подвески обоих задних колес соединяются между собой задним стабилизатором поперечной устойчивости.

Выявление неисправностей и операция по замене

Определить неисправность стойки стабилизатора при езде по трассе не очень сложно. Для этого нужно проехаться по участку дороги с ямами и буграми с открытыми окнами. Если при проезде неровностей в подвеске что-то лязгает и звенит, то необходимо продолжить диагностику на яме.

Важно отметить, что диагностика должна выполняться на полностью нагруженной подвеске, поскольку, когда она нагружена, стабилизаторы разгружаются. Всего существуют 2 метода диагностики состояния тяг стабилизаторов

Первый из них не подразумевает снятия колес, и его целесообразно применять, если немедленная замена неисправных деталей не предусматривается

Всего существуют 2 метода диагностики состояния тяг стабилизаторов. Первый из них не подразумевает снятия колес, и его целесообразно применять, если немедленная замена неисправных деталей не предусматривается.

Второй способ применяется при последовательной проверке и замене всех узлов системы. Алгоритм выполнения диагностики с помощью первого метода.

Закатываем автомобиль на яму.
Выключаем мотор и ставим машину на передачу.
Залезаем в яму, в качестве диагностического инструмента берем с собой монтировку.
Поддеваем монтировкой сначала правую переднюю стойку и дергаем ее то в одну, то в другую сторону. Если при этом появляется стук и звон, то деталь скоро придется заменить.
Таким же образом проверяем остальные стойки.

Алгоритм выполнения диагностики с помощью второго метода.

Поднимаем правую заднюю часть машины при помощи домкрата и подставляем опору.
Снимаем колесо.
Снимаем ближайшую втулку стабилизатора.
Рукой дергаем стойку вниз и вверх, пытаемся прокрутить ее в шарнирах. Если она прокручивается свободно и ходит вверх-вниз, значит, ее необходимо заменить.
Таким же способом проверяем остальные стойки.

Замена задних и передних тяг стабилизаторов не представляет собой ничего сложного. Алгоритм действий.

Поднимаем нужную сторону машины домкратом.
Снимаем колесо.
Откручиваем гайку, крепящую стойку к стабилизатору.
Откручиваем гайку, крепящую стойку к кулаку.
Снимаем стойку.

Какие амортизаторы лучше купить

При подборе амортизаторов на переднюю подвеску также следует учитывать и то, что менять амортизаторы нужно парами, плюс к этому возьмите во внимание жесткость амортизаторов. Ведь если поставить на заднюю ось жесткие амортизаторы и оставить стоковые передние, то управляемость от этого не повысится, а приведёт авто в состояние табуретки, со скачущем передком

Выбирая стойки на Солярис автовладельцы предпочитают запчасти следующих брендов :

Амортизатор установленный на автомобиль.

• MOBIS — всегда стопроцентная гарантия и качество.
• MANDO — будет лучшим вариантом, они применяются на авто с 2010 по 2017 гг.
• KAYABA — отличный вариант популярного бренда, особенно если у Вас автомобиль до 2012 года.
• Stellox — нормальное качество и невысокая цена.
• TRW Automotive — амортизаторы этой фирмы предпочитают покупать на заднюю ось. В комплекте идут 2 шт., а цена на них, как правило, не большая. Код оригинального товара JGT1232TЗакажи у нас.

Передние амортизаторы на Хендай Солярис

При покупке амортизаторов передней подвески на Хендай Солярис, которые часто называют стойка, следует учитывать, что на левую и правую стороны амортизаторы будут разные. Левые или правые амортизаторы определяются по ходу движения автомобиля. Оригинальные амортизаторы газо-масляные двухтрубные.

Номера и размеры передних амортизаторов на Солярис приведены в таблице ниже. Артикул.

Артикул	Дата производства	Диаметр штока, мм	Диаметр корпуса, мм	Длина в сжатом состоянии, мм	Рабочий ход штока, мм
Левая	Правая
Оригинальные номера и размеры передних амортизаторов Hyundai Solaris
546504L000	546604L000	До 15.08.2011 После 15.08.2011
546504L100	546604L100	После 08.02.2012
546504L101	546604L101	После 02.2014

Конструктивное отличие крепления стоек первой модификации (до 08. 12. 2012) в значительной мере отличается от стоек последующей.

Это повлияло на мягкость вождения авто, в первом случае подвеска позволяла меньше передавать вибрации от мотора и трансмиссии в салон авто и более бесшумный режим работы. В новой подвески с увеличение управляемости подвеска стала более шумной и жесткой. Также изменились технические параметры пружин, что ужесточило их жесткость и требовало проведение замены амортизационной стойки вместе с ними.

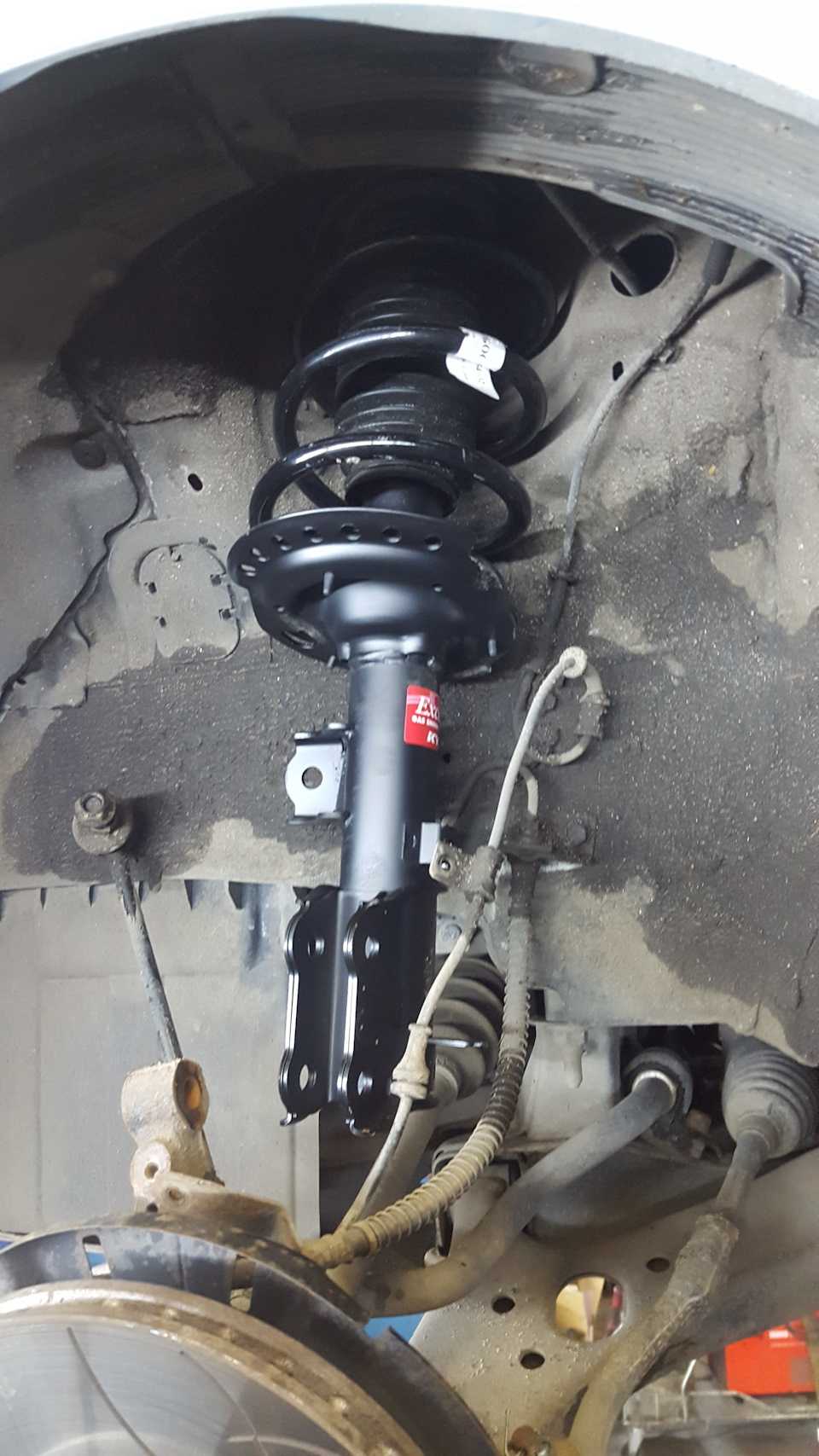

Замена передней стойки Хендай Солярис: инструкция

Стойки амортизаторов, в народе называемые просто «стойки», — это один из самых важных элементов всей ходовой системы. Автомобиль, в котором неисправна подобная система, очень непредсказуем и может вести себя странно на дороге, так как от стоек и амортизаторов зависит устойчивость транспортного средства.

Резкий поворот, перестроение, любой другой маневр может стать последним для водителя, так как машина  рискует оказаться на встречной полосе, где поток попросту не успеет среагировать на помеху.

Из этого следует, что шутить с такими неисправностями не надо, как только становится понятно, что стойки отслужили свое, стоит их поменять.

С одной стороны, это абсолютно правильное решение, так как нельзя точно сказать, есть ли проблема без высокоточных аппаратов, которые используются на профессиональном СТО. Датчики фиксируют амплитуду колебания машины, при раскачке, и фиксируют данные, которые позже обрабатываются. На основе их делается заключение, пригодны стойки для работы или нет.

В гаражных условиях, а тем более самому, это сделать невозможно.

Самый первый вариант, к которому прибегают абсолютно все автолюбители – осмотр. Стойки лучше всего осматривать в перчатках, чтобы можно было потрогать и пружину и стакан.

Если видны следы масла, значит стойка «потекла» и ее нужно менять, так как масла в ней скоро может не остаться, и она превратится лишь в подобие того, что было при покупке.

Также стоит поступить и со стаканом, если на нем есть трещины.

Такие проблемы также очень легко ощущаются во время движения. Неисправная стойка будет стучать так, что ее будет слышно в салоне во время прохождения каждого препятствия. Автомобиль не должен качаться, если водитель заходит в поворот или наехал на какое-то препятствие, в виде бугра.

Когда следует менять амортизаторы?

Лучше всего менять амортизаторы после 50000 километров и не важно, что написано в книжке по Хендай Солярис. Многие производители не ориентируются на качество отечественных дорог, а ведь это едва ли не решающий фактор

Некоторые водители и вовсе каждые полгода меняют данный элемент ходовой системы.

Лучше всего изредка, но регулярно заезжать на СТО и тщательно проверять, работают ли стойки в нормальном режиме или их необходимо срочно заменить на новые.

Амортизаторы  служат для гашения колебаний кузова и подвески, в случае неисправности машина будет неустойчива на дороге, возможны появления стуков.

Существует несколько типов:

Осуществляем визуальный осмотр на подтекание масла. Болтаем стойку. Раскачиваем кузов проверяя работоспособность (колебания должны затухать моментально).

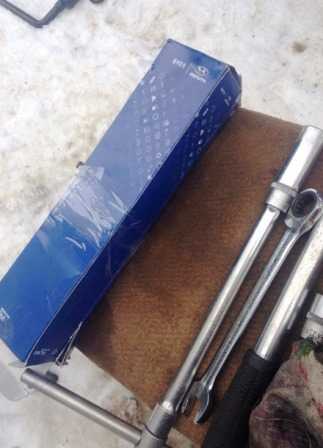

Жидкий ключ
Стяжки для пружин и ключ к ним
Ключи рожковые
Ключ колесный
отвертка

Инструкция по замене

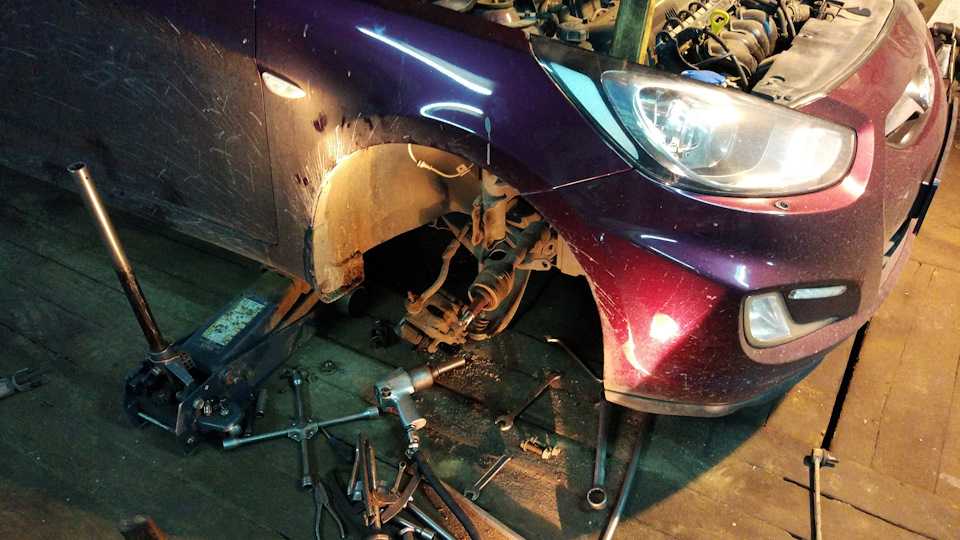

Заезжаем на ровную площадку. Открываем капот автомобиля. Поддеваем колпачек со штока шлицевой отверткой и убираем его. Ключом на 17 мм откручиваем гайку, при необходимости придерживая рожковым ключом на 7 мм шток амортизатора. Убираем резинометаллическую шайбу в сторону. Срываем колесные гайки.

Поднимаем автомобиль домкратом и подставляем надежные опоры под кузов. Откручиваем гайки колеса и снимаем его. Брызгаем на резьбовые соединения жидким ключом и даем минутку откиснуть. Отворачиваем гайку пальца стойки стабилизатора, придерживая с обратной стороны ключом и вынимаем его из отверстия.

Отсоединяем тормозной шланг и планку крепления провода датчика частоты вращения колеса от стойки.

Устанавливаем на пружину две стяжки противоположно друг другу. Равномерно стяжками сжимаем пружину до тех пор, пока она не начнет болтаться между опорными чашками.Сжимая пружину нужно контролировать надежный захват краев стяжек витков пружины и равномерность стягивания, так как если стяжка сорвется- пружина резко освободится, это приведет к травме.

Снимаем опору стойки верхнюю, затем опорный подшипник, открутив предварительно гайку 17 мм со штока,  далее опорную чашку пружины. Вынимаем пружину стянутую стяжками и аккуратно кладем на пол.

Вынимаем пыльник и отбойник (буфер), проверяем их на разрывы и трещины, если такие имеются -устанавливать их не имеет смысла, так как они не будут выполнять свою функцию.

Если на стойке видны следы подтекания –меняем ее на новую. Не допустим люфт штока в корпусе. Если присутствуют следы стирания хромового покрытия- амортизационная стойка дефектуется.

Сборка и установка производится в обратной последовательности. По окончании ремонта необходимо на СТО проверить развал-схождение передних колес.

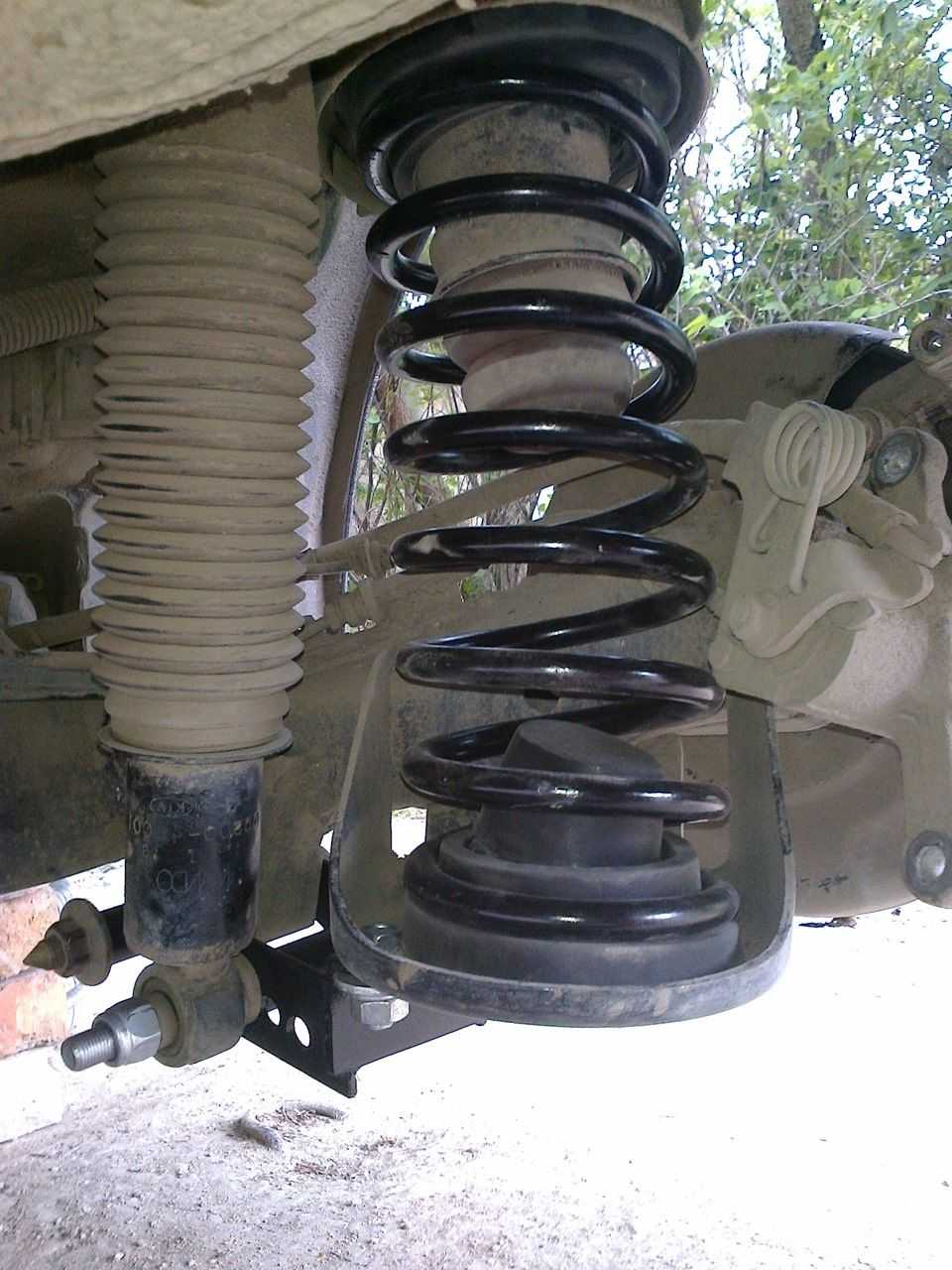

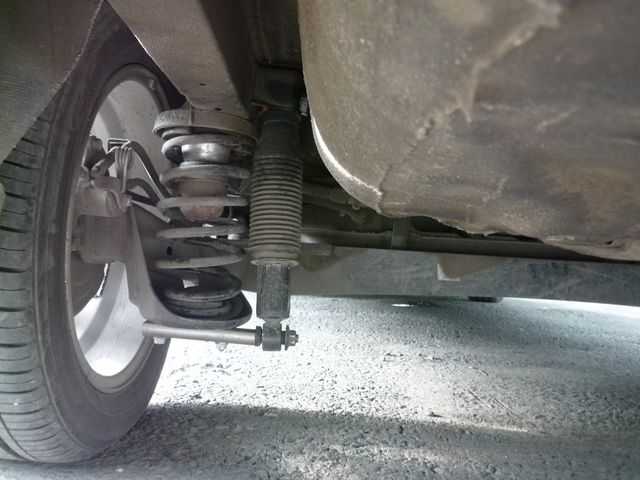

Задние амортизаторы на Хендай Солярис

Из-за извечных проблем с задними амортизаторами на Солярисе, конструкторам приходилось несколько раз вносить значительные изменения. На последней доработке подвеска стала жёстче, что придало упраляемости автомобилю. После февраля 2014 года конструкторы попросту зажали их, и вариант получил обозначение L-002, на таких амортизаторах нанесена зелёная метка. Машина стала себя уверенно чувствовать по бездорожью, особенно по грунтовом покрытии. Пропало разделение на правосторонние и левосторонние варианты. Артикулы и цены задних стоек амортизаторов Солярис:

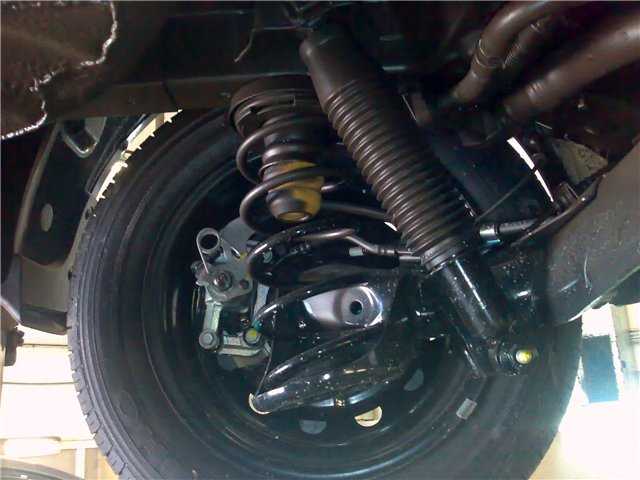

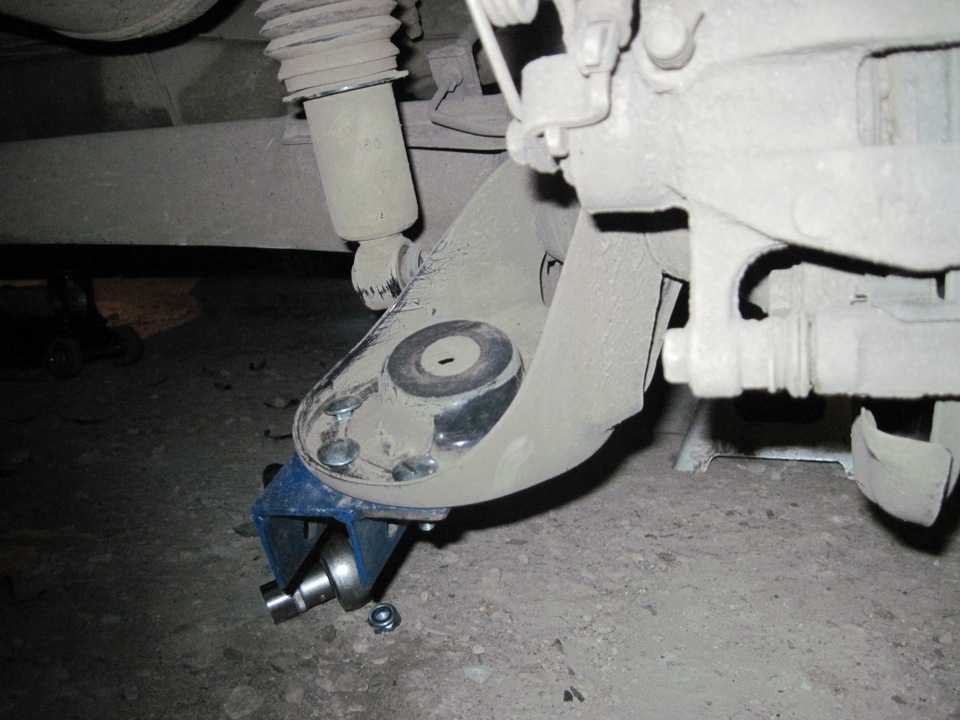

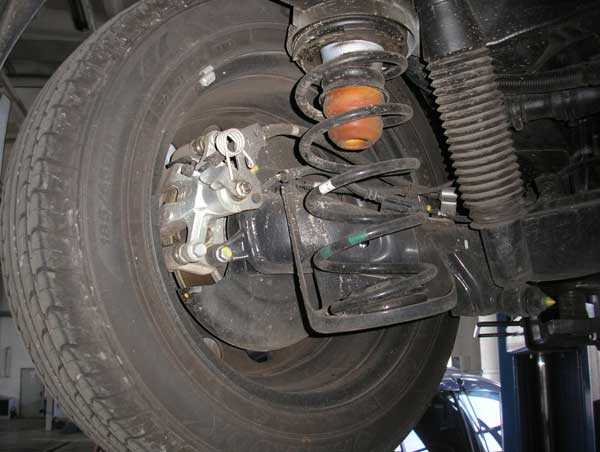

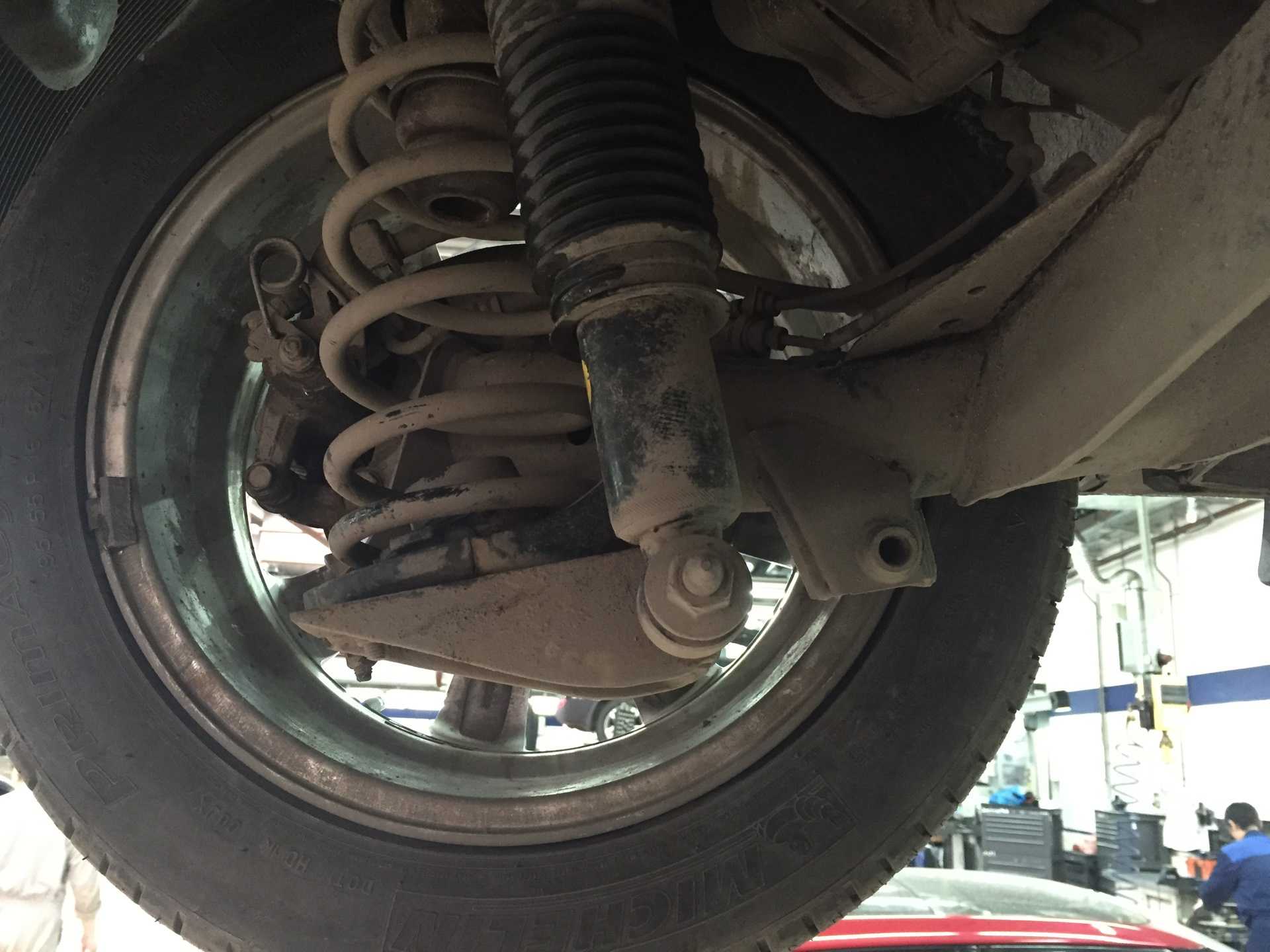

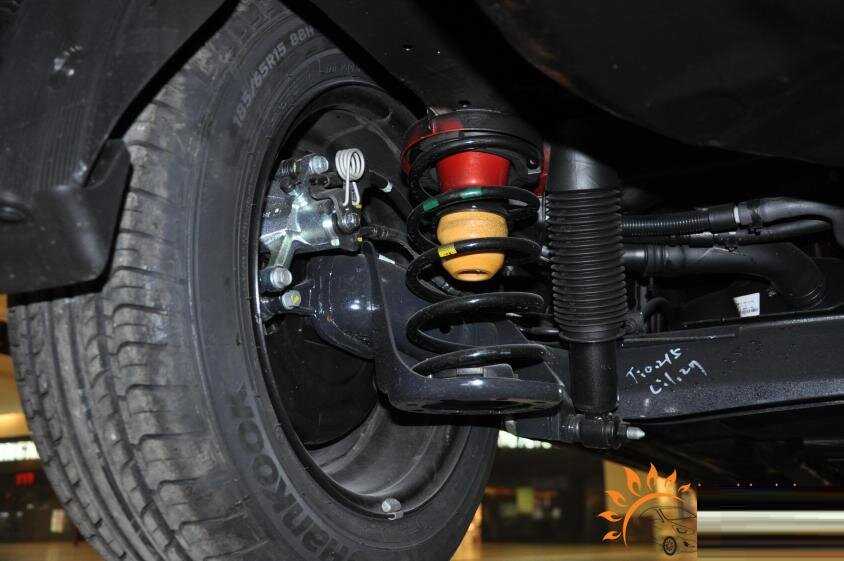

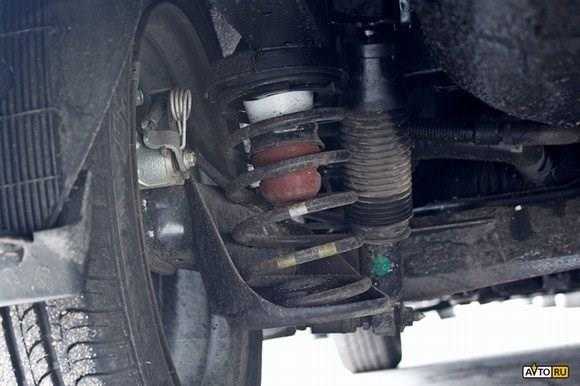

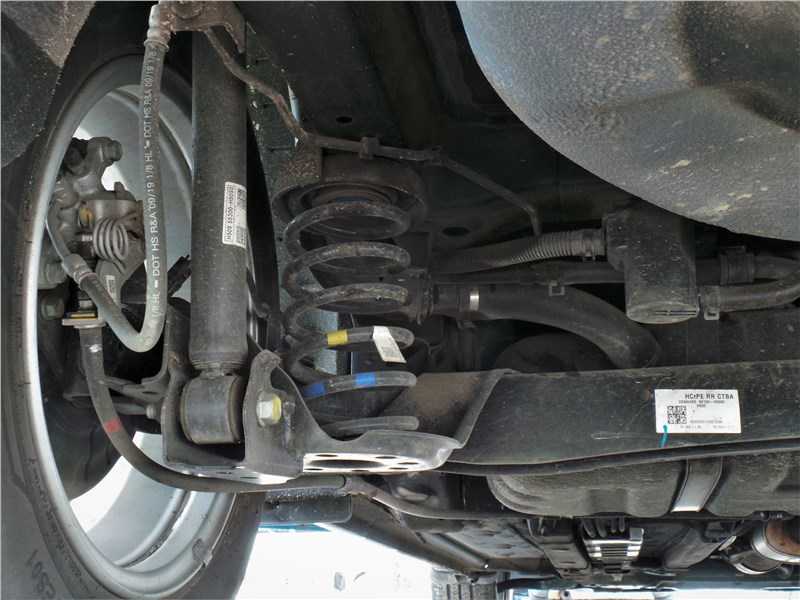

Задний амортизатор на автомобиле.

Оригинальные номера и размеры задних амортизаторов Hyundai Solaris
Артикул	Дата производства	Диаметр штока, мм	Диаметр корпуса, мм	Длина в сжатом состоянии, мм	Рабочий ход штока, мм
	До 15.08.2011 После 15.08.2011	16	70	258	115
553004L001 (желтая метка)	После 08.02.2012
553004L002 (зеленая метка)	После 02.2014

Аналоги задних амортизаторов Hyundai Solaris

Автопроизводитель Хендай Солярисчитает, что лучше всего устанавливать только оригинальные амортизаторы. Но как показывает практика, многие автовладельцы не согласились с производителем, и ставят аналоги. Вместо оригинальных амортизаторов устанавливают Mando, KYB, Monroe. Артикулы и цены аналогов амортизаторов Солярис:

Выбор амортизаторов.

Производитель	Дата производства	Артикул	Цена, руб.
MANDO 2.9	(до 08.11)		2200
MANDO 2.9	(после 08.11)		3400
MANDO 2.9	(после 02.12)		2300
KYB 4.2	(после 08.11)		3800
Monroe 3.5	—		3300

Аналогами могут отлично послужить и стойки от Киа Рио 3, Хендай Акцент 4, артикул которых — 553001R000. Также отличным вариантом становятся задние амортизаторы от Пежо 405, но необходимо переделывать нижнее крепления (в частности детали от фирмы RECORD), что не всегда удобно и практично.

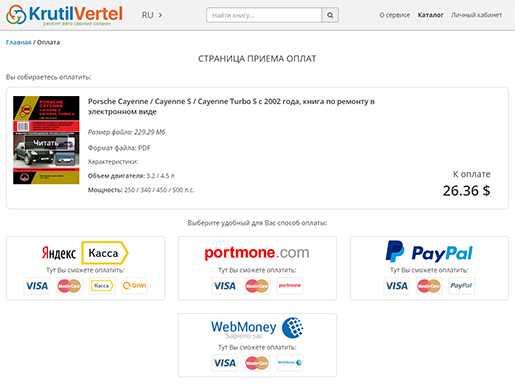

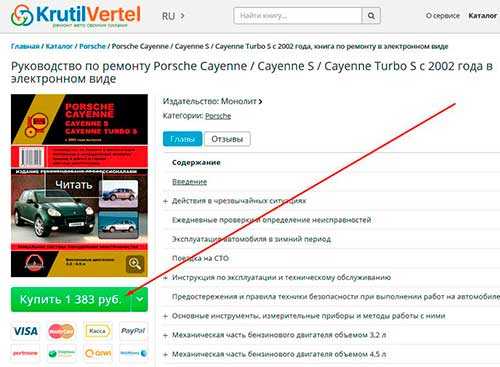

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Выбор

Изначально на Солярисе стояли мягкие L — 000, но позже их заменили на L — 001 в конце номера детали (после 2012 года выпуска), обозначаются жёлтой меткой. Степень жесткости увеличилась на 10%. Существует третья версия амортизаторов (передние и задние), которые обозначаются зеленой меткой. Отбой и сжатие стало еще больше, что весьма хорошо для отечественных дорог. В 2014 г производитель решил внести кардинальные изменения и установил «усиленные» передние пружины и стойки.

Амортизатор (стойка).

Завод устанавливает на Хендай Солярис амортизаторами корейского производителя Mando. Это не лучший вариант, поскольку имеют недостатки: герметичность, устойчивость к температурам (перепадам), разброс меж усилиями отбоя и сжатия.

Доработки конструкции

Но хорошо, что руководство Хендай относится к своей работе разумно, рационально: компания еще много лет назад установила обратную связь с потребителями, дабы знать все свои недочеты и справедливую критику покупателей, чтобы в будущем исправлять изъяны и не попадать под лавину народного негодования.

Так, получив полную информацию о предпочтениях водителей, корейцы запускают в 2014 году следующее поколение модели, в котором основной упор сделали именно на подвеске Хендай. О проделанной работе концерн объявил еще за год до официального выхода обновленной версии. Все крупные автоиздания разнесли эту новость, так что трудно было найти автомобилиста, который бы не слышал о грядущей премьере. Фанаты Хендай ждали с замиранием сердца, что будет на этот раз.

К их огромной радости, компания не разрушила иллюзий, не развеяла хороших представлений. Машина получилась еще красочней, чем прежде, но самое главное, она стала действительно практичней, выносливей. Были изменены передняя и задняя подвески Хендай, появились новые двигатели, развивающие головокружительную скорость, автомобиль стал функциональнее.

Теперь передняя подвеска Хендай являет собой уникальную конструкцию стоек МакФерсон, она обеспечивает надежность, безопасность движения, хорошую устойчивость, сцепление с дорогой, управляемость. Задняя подвеска представлена полузависимой пружиной, она отвечает за мягкость, плавность хода: на хорошей дороге и при внушительной скорости кажется, что машина просто взлетает, настолько легко, непринужденно она движется.

Чтобы придать Солярису динамики, особое внимание инженеры уделили амортизаторам, в новой версии они оказались более энергоемкими, чем в прошлых поколениях, и разрабатывались при активном участии компании Мандо. Амортизаторы и пружины получили параметры большей жесткости, что положительным образом отразилось на способности автомобиля двигаться по плохой дороге. Если раньше она начинала отчаянно дребезжать на каждом ухабе, то теперь едет тихо, плавно

Неровности дороги, не относящиеся к категории экстремальных, и вовсе теперь проходят незамеченными водителем Соляриса. Еще несколько лет назад об этом можно было только мечтать

Также стала ровнее раскачка, так что укачивать в автомобиле не будет точно, это особенно важно для людей с повышенной чувствительностью и не самым лучшим вестибулярным аппаратом. Фото деталей подвески легко можно найти в Интернете

Если раньше она начинала отчаянно дребезжать на каждом ухабе, то теперь едет тихо, плавно. Неровности дороги, не относящиеся к категории экстремальных, и вовсе теперь проходят незамеченными водителем Соляриса. Еще несколько лет назад об этом можно было только мечтать

Также стала ровнее раскачка, так что укачивать в автомобиле не будет точно, это особенно важно для людей с повышенной чувствительностью и не самым лучшим вестибулярным аппаратом. Фото деталей подвески легко можно найти в Интернете

Как у передней, так и у задней подвески появились новые возможности. Если сравнивать с прошлой разработкой, то можно уверено говорить, что корейцы представили нашему вниманию хорошую конструкцию, которая эффективна во многих случаях. Но это если говорить о нормальных дорогах, тогда как бездорожье пока остается недосягаемой зоной для Солярис. Однако и это не проблема, просто в данном случае понадобится модернизация подвески.

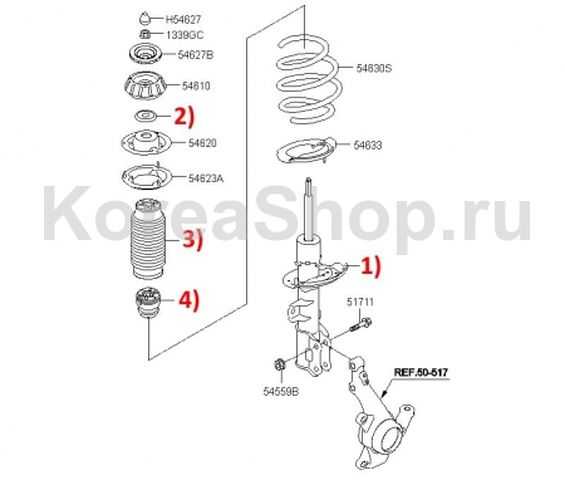

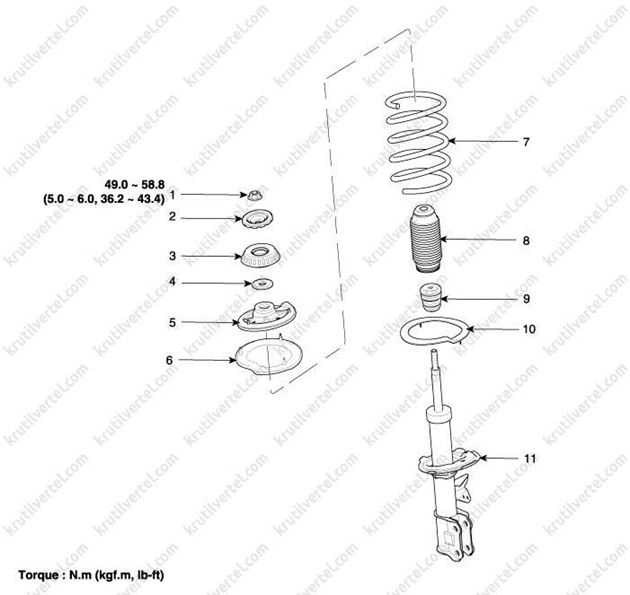

Детали передней стойки

Часто при замене стоек меняют и другие детали, которые не поставляются вместе со стойкой. Все, что может понадобиться, перечислено ниже.

1) Гайка штока стойки 13396-12007K .

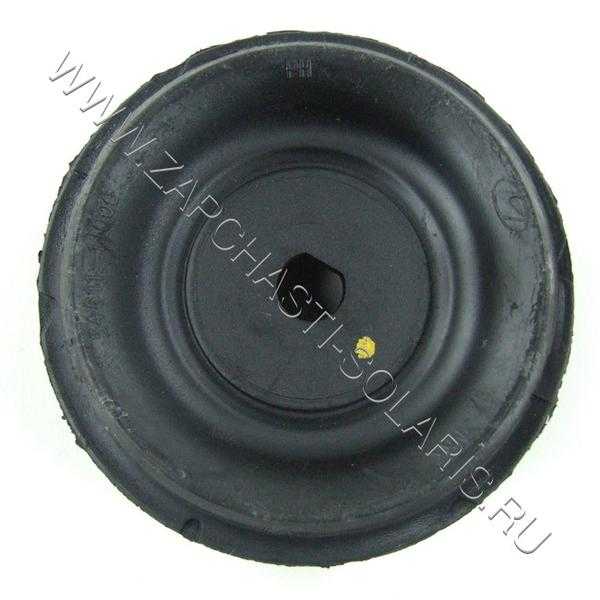

2) Верхняя опора . Желательно менять вместе со стойками. Их износ проявляется как отклонение машины от прямой на высоких скоростях при попадании в яму или на неровной дороге.Машина скачет, но не раскачивается. Чем выше скорость, тем отчетливей это проявляется. Происходит это из-за износа резиновой поверхности о металлическую чашку кузова.

В неспециализированном сервисе при диагностике, как правило, найти неисправность не могут, т.к. это специфика Соляриса, которую нужно знать и уметь диагностировать.

Опоры бывают двух видов. Связанно это с тем, что шток стойки может быть круглым либо со скосом в районе резьбы гайки. Покупать можно ту, которая будет дешевле. Цены между ними порой различаются вдвое.

Если получится так, что шток стойки круглый, а опора попалась со скосом (то есть она не надевается на шток стойки) — в этом нет ничего страшного. Скос на опоре можно легко убрать круглым напильником. Металл очень тонкий и снимается без усилий.

3) Подшипник опоры . По сути это вкладыш. Шариков и роликов в нем нет. Отсюда отсутствие износа. Стоят они копейки, поэтому многие их меняют заодно со стойками. Есть два номера, покупать можно любой, разницы между ними не замечено: 54612-0U000 и 54612-07000 .

4) Верхняя чашка (опора) пружины . Номер 54620-2K000

4) Верхняя прокладка пружины 54623-2K000. Когда она протирается, появляется скрип при вертикальной раскачке.

6) Отбойник стойки. Номер 54626-4L000 и 54626-3X000. Можно использовать любой.

7) Пыльник передней стойки. Номер 54625-4L001 и 54625-4L000.

Пружина передней стойки . По пружине будет отдельный раздел. Когда он будет готов, здесь появится ссылка. Номера пружин можно взять здесь

9) Прокладка передней пружины, нижняя 54633-3X000.

Основные виды ремонта подвески

Несмотря на прекрасную сборку автомобиля, к наиболее подверженным к ремонту элементам по прежнему относятся рычаги передней подвески и амортизаторы. Если при езде появились посторонние стуки или происходит неравномерное изнашивание покрышек, необходимо произвести ремонт передней подвески Хендай Солярис. Заменить погнутый или лопнувший рычаг передней подвески можно самостоятельно в гараже. Для этого необходимо запастись набором инструментов и соответственно новой деталью. Процедура по замене рычага заключается в следующем:

1. необходимо подставить под задние колеса автомобиля противооткатники;
2. ослабить гайки переднего колеса;
3. поднять переднюю часть;
4. подставить страховочную опору;
5. снять колесо;
6. затем нужно снять гайку шарового пальца;
7. палец выпрессовывается с помощью съемника;
8. рычаг отсоединяется от поворотного кулака;
9. далее необходимо снять гайку переднего болта, крепящего рычаг к поперечине;
10. после снятия гайки необходимо извлечь болт из сайлентблока;
11. затем также извлечь задний болт крепежа с гайкой;
12. следом снимается рычаг в сборе с шаровой;
13. установка детали производится в обратном порядке.

После замены рычага необходимо обязательно установить угол колес на станции технического обслуживания. Если же после замены рычага стуки не прекращаются, нужно проверить амортизатор передней подвески. Для его снятия необходимо:

1. необходимо подставить под задние колеса автомобиля противооткатники;
2. ослабить гайки переднего колеса;
3. под капотом снять защитные колпаки гайки крепежа амортизатора;
4. ослабить затяжку гайки – производится двумя ключами, одним держится шток от проворотов, вторым ключом отворачивается сама гайка;
5. снять верхнюю гайку;
6. извлечь упорную шайбу;
7. поднять переднюю часть и снять колесо.

На заметку! При снятии амортизатора справа, сначала нужно открутить болт кронштейна датчика вращения колесного диска, после этого извлечь провода. Если автомобиль имеет систему АБС, то датчики устанавливаются с обеих сторон.

затем откручивается гайка верхнего шарнира стабилизатора и извлекается палец;
далее снимаются болты крепления стойки к кулаку;
после демонтажа болтов из отверстий кулак отводится в сторону и стойка в сборе извлекается;
затем необходимо сжать пружину с помощью зажима и открутить гайку штока;
далее снимается опорный подшипник;
со штока демонтируются чашечки опор;
затем снимается пружина и защитная резинка;
если на стойке имеются различные дефекты в виде потеков или трещин, необходимо ее заменить;
перед установкой амортизатора его необходимо прокачать для проверки правильной работы. Прокачивают до полного опускания и поднятия штока. Никаких провалов при этом не должно быть;
сборка проводится в обратном порядке. Следует учесть, что пружина фиксируется концом в специальное посадочное место.

Производить замену передних амортизаторов необходимо парой. После ремонта понадобиться провести регулировку развал-схождения.

Передняя подвеска

1. Подрамник.
2. Приводной вал.
3. Нижний рычаг подвески.
4. Стойка подвески.
5. Рулевой редуктор.
6. Штанга стабилизатора поперечной устойчивости.

Стойка передней подвески

1. Стопорная гайка.
2. Колпачок пылезащитного изолятора.
3. Изолятор стойки.
4. Подшипник стойки.
5. Верхнее седло пружины.
6. Верхняя планка пружины.
7. Винтовая пружина.
8. Пыльник.
9. Резиновый отбойник.
10. Нижняя планка пружины.
11. Амортизатор.

Замена стойки передней подвески

1. Снять соответствующее переднее колесо с автомобиля.

Примечание Момент затяжки: 88.3 ~ 107.9 Н·м.

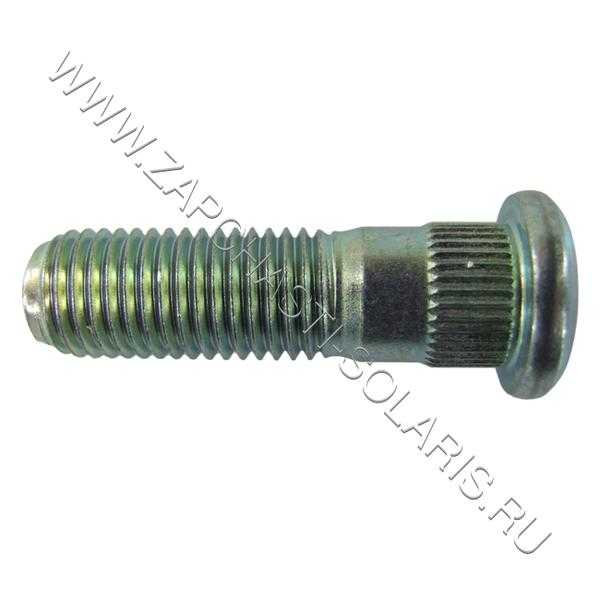

Внимание: Соблюдать осторожность, чтобы не повредить резьбу ступичных болтов при снятии колеса. 2. Отвернуть болты крепления и снять тормозной шланг (А) и кронштейн колесного датчика (В) со стойки передней подвески

Отвернуть болты крепления и снять тормозной шланг (А) и кронштейн колесного датчика (В) со стойки передней подвески

2. Отвернуть болты крепления и снять тормозной шланг (А) и кронштейн колесного датчика (В) со стойки передней подвески.

3. Отвернуть гайки крепления и отсоединить стойку стабилизатора (В) от стойки передней подвески (А).

Примечание Момент затяжки: 98.1 ~ 117.7 Н·м.

4. Отвернуть гайку крепления стойки передней подвески (А).

Примечание Момент затяжки: 49.0 ~ 58.8 Н·м.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Какие стойки ставились с завода

С 2011 и до конца 2016 на Солярисе использовалось три варианта стоек . Левая и правая разные. В остальном все они взаимозаменяемы, отличия состоят в характеристиках работы на сжатие и отбой.

На корпусе оригинальной стойки всегда присутствует ее номер. Четвертая и пятая цифра в номере говорит о принадлежности к стороне. 60 это правая, 50 левая. Последние три цифры говорят о характеристике. Об этом ниже.

Поставщиком всех оригинальных стоек традиционно является компания MANDO, о чем также есть информация на корпусе.

Если последние цифры 000 — это самый мягкий вариант. Ставились с 2011 по 2012г.
Цифра 100 — более жесткий вариант, который использовался с 02.2012 и до 2014г.
С марта 2014 стойки стали еще жестче. Их номер 101 .

На ходу разница между 000 и 100 почти незаметна, 101 очень заметна. Считается, что такие стойки встречаются только на рестайлинговой машине, но они могут встретиться и на дорестайлинговой машине 2014г.

Количество вариантов связывают с попыткой Hyundai улучшить управляемость машины. Так ли это — сказать сложно, т.к. проблема управляемости не связана с передними стойками.

Задние амортизаторы на Хендай Солярис

Из-за проблем с задними амортизаторами на Hyundai Solaris, подвеска несколько раз подвергалась изменениям. Вследствие чего она стала более жесткой, удалось свести к минимуму раскачку кузова на больших скоростях. После февраля 2014 года конструкторы попросту зажали их, и вариант получил обозначение L-002, на таких амортизаторах нанесена зелёная метка.

Машина более уверенно ездить по щебню, грунтовой дороге и иным экстремальным для городского автомобиля вариантам покрытий. При установке следует учитывать, что разделение амортизационных стоек на левосторонние и правосторонние конструкцией не предусмотрено. Оригинальные номера по году выпуска и размеры указаны в таблице.

Оригинальные номера и размеры задних амортизаторов Hyundai Solaris.
Артикул.	Дата производства.	Диаметр штока, мм.	Диаметр корпуса, мм.	Длина в сжатом состоянии, мм.	Рабочий ход штока, мм.
553004L000Закажи у нас	До 15.08.2011 После 15.08.2011
553004L001Закажи у нас (желтая метка	После 08.02.2012.
553004L002Закажи у нас (зеленая метка)	После 02.2014.

Передние амортизаторы на Хендай Солярис

Амортизатор Хендай Солярисна левую и правую стойку разные, поэтому значение артикула отличается. Левые или правые амортизаторы определяются по ходу движения автомобиля. Оригинальные амортизаторы газо-масляные двухтрубные. Артикул амортизатора Солярис:

Артикул	Дата производства	Диаметр штока, мм	Диаметр корпуса, мм	Длина в сжатом состоянии, мм	Рабочий ход штока, мм
Левая	Правая
Оригинальные номера и размеры передних амортизаторов Hyundai Solaris
		До 15.08.2011 После 15.08.2011	20	54	359	150
		После 08.02.2012
		После 02.2014

С 2012 года выпуска амортизаторы значительно отличаются конструктивно. В связи со сменой принципа работы стойки изменилась мягкость, управляемость и передача вибрации в салон. Новый вари ант стал шумнее, а многие автолюбители заметили повышенную вибрацию. Ужесточение подвески связано с изменениями технических характеристик пружин.

Аналоги передних амортизаторов Hyundai Solaris

Кроме оригинальных амортизаторов многие владельцы автомобиля применяют проверенные аналоги. Самый популярный — амортизатор Каяба (KYB) для Соляриса. Завоевать всенародную признательность получилось благодаря соотношению цена/качество. В таблице указаны артикулы аналогов амортизаторов Хендай Солярис:.

Схема подвески.

Производитель	Дата производства	Артикул	Цена, руб.
MANDO 2.9	(до 02.12)	EX546504L000 — левыйEX546604L000 — правый	3100
MANDO 2.9	(после 02.12)	EX546504L100 — левыйEX546604L100 — правый	2800
KYB 4.2	(до 02.12)	— левый — правый	3800
Monroe 3.5	—	G7420 — левыйG7419 — правый	1900
