Здравствуйте, уважаемые автомобилисты! Вдруг возникла неприятно-непонятная ситуация. Начав проводить тюнинг двигателя путем замены распредвала, или ремонта головки блока цилиндров, для устранения каких-то неисправностей, вдруг выясняется, что происходит зажимание распредвала.

Причины износа постели распредвала

Вроде бы никаких видимых дефектов: шейки в норме, блок двигателя в порядке, вкладыши заменены. Паниковать нет причин. Проведем дефектовку постели распредвала.

Ремонт или восстановление постели распредвала своими силами возможно лишь в части, касающейся выявлению неисправностей и съёму постели. Ремонт, восстановление постели придётся выполнять на станке. Такова особенность этой детали. Но, давайте по порядку.

Причины выхода из строя постели распредвала, напрямую влияют и на возникновение неисправностей шеек распредвала.

• относительно долгий срок службы двигателя;
• «масляное голодание». Проще говоря, работа двигателя определенное время с недостаточным уровнем моторного масла;
• отсутствие определенного масляного давления в двигателе;
• двигатель работает со старым или засорившимся масляным фильтром;
• разжижение масла, происходящее из-за попадания в него топлива;
• перегрев двигателя, и не обязательно он может быть явным (когда пар над капотом до неба).

Для того, чтобы принять решение о том, что нужно: замена, ремонт, восстановление постели распредвала, необходимо провести элементарную проверку состояния постели.

Проверка диаметров производится при помощи индикаторного нутромера, который настроен на определенный размер.

Полученные результаты вы сравниваете с теми параметрами, которые указаны в мануале от производителя. Кстати, данную операцию очень желательно выполнять и тогда, когда вы решили произвести замену штатного распредвала на тюнинговый распредвал.

После получения результатов и сравнения их с требуемыми, нужно принимать решение. Вариантов всего два: замена постели и ремонт (восстановление) постели распредвала. Третьего не дано. Мы не станем вам описывать последствия того, как неисправная постель распредвала, в итоге, приводит к необходимости капитального ремонта двигателя или замене головки блока цилиндров.

Ремонт постели распредвала

Восстановление постели распредвала своими силами, как уже говорилось, сводится к тому, что вы определяете неисправность и снимаете постель. Затем вы везёте её в мастерскую, где существует специальный станок, на котором можно провести расточку или хонингование постели распредвала. Станки для восстановления постели распредвала относятся к разряду постельно-расточных.

Желательно для консультации и подготовки везти и ГБЦ. Это связано с тем, что перед ремонтом постели ГБЦ потребует специальной обработки – напыления алюминиево-цинкового порошка.

Восстановление постели распредвала проводится одним из двух способов: расточка или хонингование. Саму технологию вам вряд ли будет интересно знать. Специалист, работающий на данном станке, доводит поверхность постели до требуемых параметров.

При этом вам скажут, возможен ли ремонт постели распредвала, или проще и эффективней будет произвести замену постели на новую.

https://youtube.com/watch?v=7NYwV6NXP3w

Параллельно с ремонтом постели распредвала

Вы помните, какие причины приводят к выходу из строя постели распредвала. Поэтому, расточка постели является всего лишь шагом в комплексе ремонтно-диагностических работ. Попутно вам придётся выяснить и устранить причину возникновения неисправности постели распредвала.

А для этого нужно:

• диагностировать систему смазки в т.ч. и масляного насоса;
• провести чистку и промывку масляных каналов блока и ГБЦ;
• проверка системы охлаждения двигателя;
• проверка топливной системы.

Естественно, при обнаружении неисправностей – ремонт для того, чтобы исключить в дальнейшем возникновение причин выхода из строя постели распредвала.

Удачи вам при ремонте постели распредвала.

Как отремонтировать постель распредвала?

Перед тем, как приступать к ремонту постели, необходимо вначале определить, поможет ли он в устранении неисправности. Бывают случаи, когда деталь уже не подлежит ремонту из-за слишком сильного износа и тогда ее лучше просто заменить.

Диагностика детали производится при помощи устройства, которое называется нутрометр. Этот индикаторный прибор настроен на определенные величины и при их отсутствии подает соответствующий сигнал. После проверки, полученные значения сравниваются со стандартными и на основе этих данных можно принимать решение о проведении ремонта.

Непосредственно перед диагностикой и ремонтом, нужно вначале снять распредвал. Для этого откручивается клапанная крышка и снимается привод механизма ГРМ. После этого, откручиваются болты крепления вала и он снимается. Затем уже вытаскивают саму постель.

Ремонт распредвала производится на специальном станке, который предназначен для его расточки или хонингования. Растачивая постель, ремонту нужно подвергнуть и саму головку блока цилиндров, так как стандартные размеры будут нарушены, то и расположение отдельных частей ГБЦ тоже нужно сменить.

Наверняка провести расточку постели самостоятельно будет очень трудно, поэтому лучше всего поручить эту задачу более опытному специалисту с соответствующим уровнем знаний. Он доведет постель до требуемых размеров и правильно выполнит хонингование.

Евгений из Пятигорска обратился с просьбой восстановить постель распредвала на головке блока ВАЗ 21126 (Приора). Из-за масляного голодания задрало одну шейку на распредвале и одно посадочное место на постели.

Нужно отметить, что ремонт постели на вазовской 16-кл головке обычно нецелесообразен из-за сложности и дороговизны ремонта. Зачастую изнашиваются не только распредвалы, но и сами посадочные места в постели. В отличии от иномарок, где распредвалы крепятся съёмными раздельными бугелями (крышками), ВАЗовские инженеры при разработке 16-клапанника решили замутить что-нибудь эдакое и сделали цельную «плитку», которая является общим и единым целым для всех бугелей. Данная плитка не отличается особенной жёсткостью (размеры шеек в постели «плывут» при затяжке плитки, что создаёт сложности в ремонте). Если для раздельных бугелей на иномарках можно выполнить напыление нижней части постели (в ГБЦ), а крышки — осадить (если это возможно), то на ВАЗовской головке нужно напылять каждую половинку бугеля, затем выравнивать края бугелей, убирая избыток напыления и лишь затем — производить расточку постелей на горизонтально-расточном станке. В итоге, такой объем работы превышает по стоимости новую головку. По-этому, для ВАЗовских головок такой ремонт и является нецелесообразным — клиентам проще заменить головку на новую, либо на бу с разборки.

Но в случае Евгения из Пятигорска, головка непростая — она тюнинговая, с расточенными каналами и большими сёдлами. Стоимость такой головки может превосходить стандартную в 2-4 раза.

Итак, на головке задрало лишь одну шейку на распредвале (он тоже не простой, а спортивный) и одну шейку на постели. Остальные шейки — в отличном состоянии, что удешевляет ремонт. И клиенту в данном случае намного дешевле отремонтировать головку, нежели снова покупать доработанную головку и распредвал. Вот как выглядела шейка до ремонта (фото клиента)

Обратите внимание, что куски шейки распредвала вплавило в алюминий постели головки:

Шейка распредвала напыляется и шлифуется в стандартный диаметр. Твёрдость покрытия около 60HRC. Поврежденный бугель в головке так же напыляется (но уже по другой технологии) и растачивается в стандартный диаметр. Это позволяет сохранить взаимозаменяемость распредвалов (можно установить любой другой вал).

Головка готова к установке на двигатель.

После окончания ремонта (около 2-3 дней), головка отправляется клиенту транспортной компанией.

Статья написана: 26 февраля 2021 г. Автор статьи, фото-видео материалов: Квазар Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

Потеря масла при повреждении сальника распределительного вала

Признаки износа распредвала: Такой дефект может остаться незамеченным в течение длительного времени

Как мы уже сказали, распределительный вал соединен с коленчатым валом через шестерню распредвала, который вращается с помощью цепи газораспределения или зубчатого ремня ГРМ. В этой точке есть уплотнительное резиновое кольцо (сальник), которое с течением времени может затвердеть или стать пористым. В результате сальник перестанет выполнять функцию уплотнения и начнется течь масла из-под сальника распредвала.

В этом случае течь масла должна быть устранена как можно скорее. Особенно если в вашей машине используется ремень ГРМ. Дело в том, что попадание на ремень ГРМ моторного масла нежелательно, поскольку это может привести к преждевременному износу ремня. В итоге он может неожиданно порваться. К сожалению, во многих современных автомобилях используются двигатели, в которых при повреждении ремня ГРМ клапана могут встретиться с поршнями, что приведет к серьезному повреждению двигателя.

Сальник распредвала стоит очень дешево. Но вот поменять его очень сложно. Следовательно, замена сальника распределительного вала – дорогое удовольствие, поскольку для того чтобы его поменять, нужно снять ремень или цепь ГРМ. В некоторых автомобилях, чтобы это сделать, придется разобрать пол автомобиля в передней части. Именно поэтому многие автолюбители не спешат с заменой сальника, мирясь с течью масла с распредвала, откладывая замену уплотнителя на тот момент, когда согласно регламенту необходимо планово менять ремень или цепь ГРМ. Ведь в этом случае вам так и так придется все разбирать. Но это далеко не лучшее решение.

“Trade in” или меняем авто “ключ в ключ”

Услуга “Trade in” подразумевает продажу автомобиля с пробегом, вырученные средства с которой идут в счет оплаты новой модели. Таким способом владельцу остается заплатить фиксированную сумму для того, чтобы пересесть в новое транспортное средство.

Обмен автомобилей “ключ в ключ” отличается от предыдущей услуги тем, что владелец меняет свой автомобиль на подходящую б/у модель при условии соответствующей доплаты.

Эти два относительно новых способа покупки автомобилей исключают риск мошенничества, который распространен в случае, если авто продается “с рук” на рынке. Сделки оформляются ведущими авто компаниями в соответствии с действующим законодательством РФ.

Skoda Superb 1.8T › Бортжурнал › Окончательный ремонт ГБЦ (+восстановление постелей распредвала)

Проблема была описана постом ранее. Всем спасибо за советы! Действительно, оказались, что маслосъемные колпачки на впускных клапанах фирмы erling были либо подделкой, либо просто некачественные. Образовался нагар на впускных клапанах, который и мешал им закрываться. А также, думаю, что это стало причиной моего небольшого масложора, который, как я предполагал изначально, был из-за ВКГ.А теперь к сути. Клапана было решено заменить, втулки развернуть, т. к. некоторые клапана чуть подклинивало в них, седла расшорошить, притереть. Развертку купили в магазине на 7мм, если не ошибаюсь, а вот с шарошками уже сложнее. Нашли, где взять в пользование набор на ваз 2110. Угол одной из шарошек там соответствует углу моей ГБЦ, а вот штырь уже меньше по диаметру на 1мм. Пришлось искать токоря, которые сделал нам этот штырь.

Дальше идет процесс обработки самих седел. Сначала шарошим. У самих как-то неидеально получились некоторые седла, так что нашли человека, кто помог и подсказал. В целом с задачей справились.

Долго и упорно притираем.

Все собираем, заводим. Работает нормально. Пробуем дать газу, что-то происходит в моторе, появляется громкий стук. Опять разбирать…Снимаем крышку и видим, что выскочил гидрокомпенсатор, попал под распредвал, а тот в свою очередь расплавил постель распредвала… Картина — жуть. Непонятно, почему рокер так выскочил, либо просто масла насос не накочал, а распредвал сам первым делом зачесал постель. Факт на лицо — испорчена головка, крышка клапанная. Стоит это не дешево. Хотел восстановить головку в «Механике», но они отказались, что все равно ничего работать хорошо уже не будет. Нашел другую компанию ООО «МоторИнтех», в которой взяли мою ГБЦ в работу. Распредвал немного поврежден, но некритично, биения нет, так что решил оставить старый (новый стоит минимум 30тыс.) Вот что подпортилось на валу:

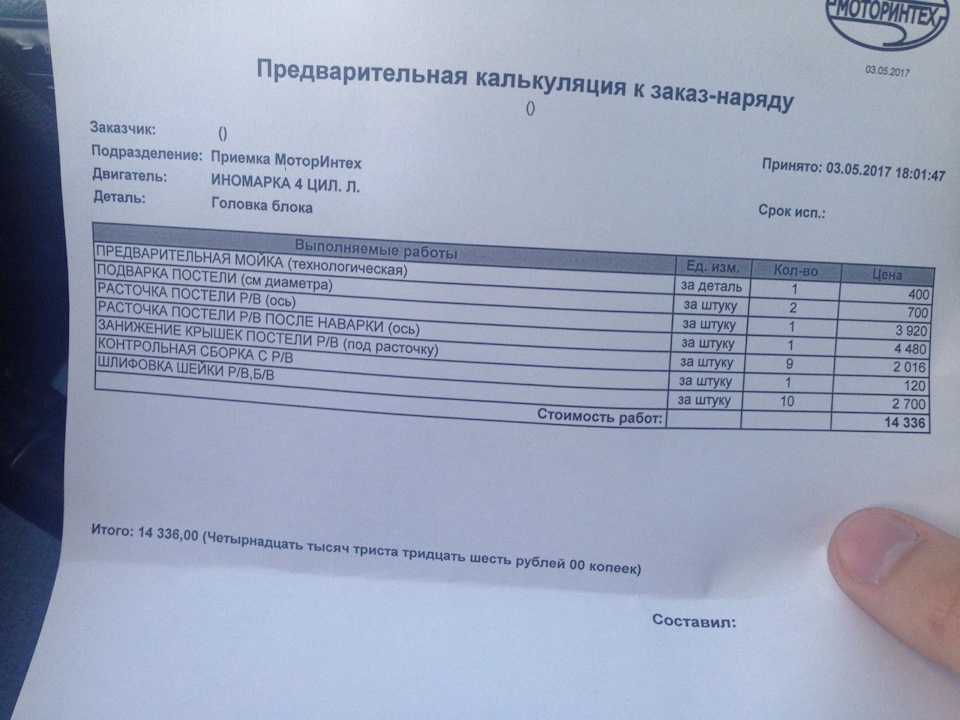

Хотел бы выразить благодарность сотрудникам ООО «МоторИнтех» за качественную работу, в частности Мастеру-приемщику Юрию за уважительное отношение к клиентам. За неделю они выполнили всю работу по восстановлению постелей, как и обещали. Вышло мне все это в 13тыс, а рабочая б/у ГБЦ стоит около 50 тысяч.

Вот в таком виде отдали мне отремонтированную головку.

Всю головку в сборе с клапанами еще раз прочистили, помыли.

Обнаружил, что сетчатый фильтр был рваный. Возможно это и стало причиной поломки. Если грязь забила масляный канал, то вполне возможно, что давления масла под распредвал не хватило и он прокрутился в сухой постели. Поставил новый:

Вот как выглядит наваренная постель:

Отмыли и продули также и клапанную крышку с валами:

Теперь аккуратно собираем все это на моторе.

Все чистенькое, никакой грязи. После такого количества сборок-разборок установка ГБЦ вместе со всеми промывками и очистками заняла у нас 14 часов с перерывом на обед Заводим авто — работает как часики) Даем газ — моментальный отклик, никаких лишних шумов.Немного покатался по городу, поменял масло на новое и на следующий день уже поехал в Москву. 350км по трассе без проблем совершенно. Надеюсь, что больше никаих проблем не будет)

PS: компрессия везде 11-12

Спасибо, что дочитали до конца! Всем удачи на дорогах!

Источник

Ремонт ГБЦ ВАЗ 2112 16кл.

Ремонт ГБЦ ВАЗ 2112 16кл.

Я начал разбирать с Газораспределительного Механизма

Ставим машину на 1 скорость и срываем болты со шкивов распредвалов.

Снят ремень со шкивами

Демонтируем ремень генератора и шкив ремня генератора. КАК СНЯТЬ ШКИВ ГЕНЕРАТОРА? Да, этот способ не очень хорош для стартера, но всё так и я им пользуюсь. Можно фиксировать, зажимать и т д. А можно взять вороток с головкой, вставляем ключ (вороток) в болт шкива генератора, опираем его в рычаг и помощника просим крутануть стартером 1 секунду. (Если не уверены в помощнике снимите фишку с блока зажигания) Болт срывается, и мы радуемся.

Сливаем антифриз (тосол) с двигателя. Смотрим на масляный щуп. Видите его? Отлично долго на него не смотрите, просто снимайте. Так вот, а рядом с колодцем куда щуп вставляется, откручиваем пробку в блоке цилиндров. Антифриз (тосол)уверенной струей рванет в радиатор. Будьте готовы к этому.

Если кто не знает, демонтируем натяжной ролик ГРМ, снимаем ремень. Трындец меткам. Снимаем шкивы. Не снимаются? Качаем шкив влево — вправо и тянем на себя

ВНИМАНИЕ: шпонка. Снимая шкив ловите шпонку

Это такая маленькая железная гадость, которая любит теряться или куда то выпадать.

Снимаем ВВ провода (пронумеруйте кто не уверен, что поставит правильно) Снимаем блок зажигания. Отсоединяем гофру от ресивера, сапун, снимаем фишку ДМРВ. Снимаем все шланги с ресивера (шланги охлаждения фиксируем в самой высокой точке, можно засунуть за распорку) Отсоединяем фишки РХХ и датчика положения ДЗ, снимаем тросик газа. Так же снимаем шланги с ресивера (Вакуумник, регулятор топлива и т д) Откручиваем ресивер от подушек. Скручиваем 4 хомута с патрубков впуска. Снимаем ресивер.

Откручиваем термостат полностью. Выше термостата незабываем про 2 массы.

Хотелось бы обратить ваше внимание. Перед тем как открутить крышку

КУПИТЕ НОВУЮ ГОЛОВКУ. Затяжка может быть очень сильной. ПОНАДОБИТСЯ УДЛИНИТЕЛЬ. Не совсем правильно будет срывать и сразу откручивать по одному болту. По началу просто срываем все болты Затем ослабляем все болты Потом можно откручивать в произвольном порядке. Так вы никогда не деформируете деталь.

Все знают, что ГБЦ в произвольном порядке закручивать не стоит. Правильная закрутка по схеме 1.2.3.4.5.6.7.8.9.10 РАСКРУЧИВАЕТСЯ ОНА В ОБРАТНОМ ПОРЯДКЕ. То есть 10.9.8.7.6.5.4.3.2.1 ПОЧЕМУ? Объясню, когда будем собирать. По порядку болты не откручиваются. По порядку они срываются. сорвали 10.9.8.7.6.5.4.3.2.1? Расслабили? Откручивайте дальше хоть как.

Всё открутили? Вытаскиваем головку. Остальное можно сделать дома, или если тепло в более свободном пространстве. Теперь осталось найти причину поломки

Для начала смотрю Блок цилиндров. Тут и прокладка лежит.

Третий цилиндр (ПО СЧЕТУ)

Третий цилиндр (ПО СЧЕТУ) 2

Третий цилиндр (ПО СЧЕТУ) 3

Теперь пора подойти к ГБЦ. А именно глянуть её состояние и клапанов.

С виду всё нормально и если бы не прокладка, то всё бы ещё работало. На фотке обозначена камера сгорания 1 цилиндра. Как видно, нагар прямо так и отваливается. Толщина около 1 мм. Глянув под клапан, мы видим, что там всё засрано нагаром.

Ремонт распредвала

«WeldingProf» (ВелдингПроф) предлагает ремонт кулачка распредвала грузовиков, строительной техники, а также редких и эксклюзивных автомобилей с гарантией. Мы поможем восстановить распредвал Volvo (Вольво), Renault (Рено), Mercedes-Benz (Мерседес- Бенц),Scania (Скания),Freightliner (Фредлайнер) быстро и качественно. Качественный ремонт, обслуживание, замена вышедших из строя запчастей требуются любым автомобилям, особенно спецтехнике, дорожно-строительной технике, тягачам. Кулачок распредвала выходит из строя чаще всего. Износ распредвала, а особенно его кулачков — самая частая причина поломки двигателя. Покупка нового распредвала и вынужденный простой влечет за собой не целесообразные растраты, именно поэтому ремонт распредвалов — отличная альтернатива покупке нового.

Преимущества ремонтных работ в (ВелдингПроф):

1. короткие сроки выполнения работ — 2-4 дня;
2. финансовые затраты ниже, чем при заказе нового;
3. восстановительные работы проводятся на кулачках с разной степенью и видом износа;
4. гарантия 12 месяцев;

После окончания ремонта распредвала, который произведут специалисты «WeldingProf», у заказчика появится возможность стать обладателем готового качественного распредвала с гарантией 12 месяцев, который будет восстановлен в заводских условиях с применением самых лучших современных технологий и материалов, на лучшем оборудовании и в самые короткие сроки за цену, которая будет в несколько раз ниже импортных аналогов.

Как осуществляется ремонт распредвалов. Вы привозите распредвал в нашу компанию. Наш специалист проводит осмотр и составляет заключение по ремонту распредвалов. Степень износа кулачка распредвала не имеет значения. Далее мы проверяем распредвал на осное биение. И при необходимости проводим рихтовку. Изношенный кулачок наплавляется порошковой проволокой немецкой компании UTP. Данный материал специально разработан немецкими инженерами для ремонта распредвалов. После наплавки твердость (56-58 HRC) и износостойкость сопоставима с заводским оригиналом. Дальнейшая работа по шлифовке кулачка распредвала осуществляется на копировально шлифовальном станке RAC 1500 который специально создан для ремонта кулачка распредвалов. После шлифовки кулачка распредвала мы получаем точный профиль оригинала. Все эти операции приводят к тому, что мы можем дать гарантию на восстановленный кулачек 12 месяцев без ограничения пробега автомобиля. Что является в несколько раз больше чем гарантия на новый распредвал, а это как правило две недели.

Давайте рассмотрим причины износа кулачков распредвала на примере двигателя VOLVO D13. Это двигатель с верхним расположением распредвала. И наибольшая проблема это износ впускного (узкого) кулачка. Данная проблема связанна с конструктивным просчётом инженеров VOLVO и требовательностью к качеству и своевременному обслуживанию двигателя. Своевременная замена масла соответствующего качества и параметров. Регулировка клапанов выполненная в срок согласно регламенту 150 000 тысяч километров. Работы должны быть выполнены специалистом с использованием соответствующих инструментов. Согласно рекомендации завода изготовителя впускные рокера VOLVO подлежат замене каждые 500 тысяч километров. Это залог без проблемной работы двигателя.

Так из-за чего происходит износ кулачка распредвала? Из-за вязкого, старого масла. Которое не достаточно смазывает ось рокера. Вследствие чего происходит подклинивание под нагрузкой ролика рокера. И неправильно отрегулированным клапанам . Вследствие чего и происходит износ кулачка распредвала.

Более подробно Вам может рассказать наш специалист по телефону: +7

Технические условия на контроль, сортировку и восстановление распределительных валов

Контроль размеров кулачков и опорных шеек распределительного вала осуществляется с помощью приспособления, показанного на рис. 50, а размеры кулачков указаны в табл. 28.

Технологические условия на контроль, сортировку и восстановление распределительных валов представлены в табл. 29.

Рис. 50. Приспособление для контроля профиля кулачков и опорных шеек распределительного вала:

а — профиль кулачка, б — расположение впускных кулачков; в — расположение выпускных кулачков; Вп — впускной кулачок; Вып — выпускной кулачок; 1 — основание приспособления; 2,9 — центры; 3 — диск с градуировкой, град; 4 — указательная стрелка, закрепленная на шейке распределительного вала; 5 — ножка индикатора; 6 — стойка индикатора; 7 — индикатор, 8 — распределительны вал

Последовательность контроля распределительного вала следующая:

• проверить вал на отсутствие трещин и отколов кулачков;
• радиальное биение средних опорных шеек относительно передней и задней опорных шеек; проверить износ шейки под шестерни;
• кулачков по высоте;
• цилиндрической части кулачков;
• передней и средней шеек;
• задней шейки.

28. Размеры кулачков распределительного вала КамАЗ-740

Выпускных	Впускных
а°	Л мм	а°	h, мм	а°	h, мм	а°	Л, мм	Л, мм	а°	а°	Л, мм
99	0,000	128	0,656	150	5,142	94	0,000	126	0,967	152	5,901
104	0,019	132	1,235	156	6,163	100	0,027	130	1,663	160	6,939
110	0,088	138	2,562	164	7,200	108	0,138	134	2,520	170	7,769
114	0,156	140	3,034	174	7,929	116	0,300	140	3,788	176	8,005
118	0,236	148	4,759	180	8,050	120	0,419	146	4,922	180	8,050

Примечание: а — угол поворота кулачка; h — высота подъема профиля кулачка.

Сделать заключение о годности распределительного вала и о способе восстановления распределительного вала.

Деталь № 740.1006015.

Материал: сталь 18ХГТ

Твердость опорных шеек, кулачков и торца распределительного вала: HRC 58—63

29. Технические условия на контроль, сортировку и восстановление распределительного вала

Возможные дефекты	Способ установления дефекта и средства контроля	Размер, мм	Рекомендации по устранению дефектов
по рабочему чертежу	допустимый без ремонта
	Трещины	Дефектоскоп	—	—	Браковать
1	Отколы по торцам вершин кулачков	Штангенциркуль 1-125-0,10	—	—	Зачистить острие кромки, браковать при отколах более 3 мм
2	Уменьшение цилиндрической части кулачков	Скоба 36,00	в=8,05±0,1 а=37±0,05	в=7,9 а=36,00	Шлифовать по копиру, браковать при уменьшении размера в менее 44,5 мм
3	Износ впускных и выпускных кулачков по высоте (в—а)
4	Износ передней и средней опорных шеек.	Скоба CP 50-75	54	53,89	Шлифовать под ремонтный размер
Размеры:
I ремонтный	53,69	53	53,89
II ремонтный	53,49	53,6	53,49
5	Погнутость распределительного вала	Приспособление для контроля погнутости вала	Биение средних шеек не более 0,025	0,04	Править
6	Износ задней опорной шейки.	Скоба CP 25-50	42	41,93	Шлифовать под ремонтный размер
Размеры:
I ремонтный	41,73	41,8	41,73
II ремонтный	41,53	41,6	41.73
7	Износ шейки под шестерню	Скоба 35.01	35	35,01	Осталивать
8	Износ шпоночного паза	Калибр 5	5	5	Фрезеровать новый паз под углом 180° к изношенному

Технологический процесс восстановления распределительных валов

Технологический процесс восстановления распределительных валов включает следующие операции: мойку распределительного вала, снятие шестерни, правку и проверку биения распределительного вала, шлифовку шеек вала под ремонтный размер, контроль размеров шеек, шлифовку кулачков цилиндров, контроль профиля кулачков, изготовление паза под шпонку, установку шестерен, сдачу распределительного вала ОТК.

Восстановление опорных шеек распределительного вала производится шлифованием под ремонтный размер, а его кулачков — шлифованием по копиру с целью восстановления профиля кулачков на копировально-шлифовальных станках ЗА433 шлифовальным кругом ПП 600X20X305 марки Э46—60 СМ1—СМ2К. После шлифования шейки и кулачки распределительного вала полируются полировальной лентой ЭБ220 или пастой ГОИ № 10.

Режимы шлифования опорных шеек и кулачков распределительного вала приведены в табл. 30.

30. Режимы шлифования опорных шеек и кулачков распределительного вала

Шлифование	Операция	Вращение шлифовального круга
Окружная скорость, м/мин	Частота вращения, мин-1
Опорных шеек	Черновая	30—35	955
Чистовая	30—35	955
Кулачков	Черновая	25—30	796
Чистовая	25—30	796

Устранение поперечного люфта

Поперечный люфт определяется путем расшатывания распредвала вверх-вниз, для чего снимается одна из крышек опорных подушек. Этот люфт появляется при износе шеек распределительного вала и опорных подушек постели вала, в которые они упираются.

Сначала демонтируем обе крышки подушек распределительного вала и снимаем лишний металл на наждачном камне с мелкозернистым абразивом. Его поверхность должна быть идеально ровной, чтобы не нарушить геометрию детали. В качестве альтернативы подойдет мелкозернистая наждачная бумага, наклеенная на ровное стекло.

Крышка подушки притирается абразивом, чтобы уменьшить ее глубину, в результате чего она будет более плотно удерживать вал. Чтобы наждак не забивался, его рекомендуют периодически поливать водой. После 1-1,5 минут обработки, крышку нужно установить на место и затянуть, проверив люфт

Важно не снять слишком много металла, поскольку распредвал перестанет вращаться. После установки он должен двигаться без люфта с небольшим, так называемым «бархатистым» усилием

Далее операция повторяется со второй крышкой опорной подушки, при этом ту крышку, которая обрабатывалась ранее, нужно снять, чтобы она не мешала определять степень люфта распределительного вала. После полного устранения люфта устанавливают обе крышки, и производят сборку двигателя. После запуска двигателя стук должен полностью прекратиться.

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

• ослабить хомут, отделить трубку сапуна от воздушного фильтра;
• вытащить шланг воздушного фильтра;
• скинуть трос подсоса;
• изъять привод газовой заслонки;
• вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
• установить распределительный вал в конец сжатия цилиндра номер 4;
• ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

• отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
• снять цепь, подвесить её на проволоку;
• открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

откручивание болтов постели распредвала

снять распредвал.

Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.

Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.

Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.

Далее по монтажу:

поставить пружину кулачка;

• смазать постель чистым маслом;
• установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
• завернуть болты упорного фланца, используя ключ на «10»;
• закрутить фиксаторы, действуя по той же схеме — через один;
• поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
• затянуть крепёжный болт звёздочки, используя ключ на «17»;
• установить стопорную шайбу;
• задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.

Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.

Как заменить сальник распредвала?

Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.

Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.

Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.

Замена сальника распредвала

Как заменить цепь распредвалов?

Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.

Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала

Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках

Есть ли смысл ставить спортивный распредвал?

Есть ли смысл ставить спортивный распредвал? Мы постараемся ответить на этот вопрос в нашем тексте.

Одним из самых распространенных видов тюнинга, является установка спортивного распредвала. Различают «низовые» и «верховые» валы. Как они работают и что это такое?

Сам по себе распределительный вал, с механической точки зрения — это «мозг» двигателя, он определяет продолжительность открытия клапанов и скорость их подъема, как раз это в основном и формирует характер его работы.

Мы хотим улучшить характеристики своего авто, меняя в нём какие-либо детали. Так как стандартные устройства, зачатую, очень усреднены, поэтому не могут в полной мере удовлетворить наши запросы.

Одной из основных и самых главных характеристик двигателя является его мощность, так же на его работу влияет крутящий момент. Часто наибольшую мощность на стандартном автомобиле можно получить только лишь по достижении определенных оборотов, которые близки к максимальным. Водителям – экстремалам нужен приемистый двигатель, который будет устремлять машину вперед сразу после нажатия педали газа. Именно это и обеспечивает крутящий момент, если он относительно постоянный и достаточно большой на средних и низких оборотах. С точки зрения гонщиков, двигатели ВАЗ имеют очень большой недостаток – у них отсутствует тяга на низких частотах вращения коленвала. Двигатель не обладает достаточной приемлемостью до 3000 оборотов, в результате чего происходят постоянные дерганья при трогании машины с места, при резком нажатии на педаль газа зачастую наблюдаются провалы. Для улучшения приемистостности, необходимо увеличить подачу нужного количества рабочей смеси в цилиндр, другими словами надо изменить фазы закрытия и открытия клапанов.

В автомобилях где установлен спортивный распредвал, подача заряда смеси в цилиндр — оптимальна, что достигается увеличением высоты подъема клапанов. В тюнингованых кулачках хорошая плавность профиля, а это обеспечивает хорошую работу газораспределительного механизма. Особенность спортивных валов – это сдвиг границы детонации, это очень заметно при вращении коленвала на малых частотах.

В современном мире существует множество спортивных распредвалов, все они предназначены для разных способов вождения:

вал верховой “трасса”; вал универсальный “город — трасса”; вал низовой моментный для езды по городу.

При выборе определенного объема расредвала для двигателя с меньшим подъемом клапанов, вы реализуем в наибольшей степени положительный эффект когда производится вращении коленвала на низких частотах. Повышение мощности на высоких частотах позволяет использовать распредвал с большим подъемом кулачков.
