Не горит задний ход форд фокус 2

Инструкция по настройке камеры заднего вида

Важно знать

Согласно инструкции, основная задача при настройке — регулировка линий парковки, которые камера должна показывать в первую очередь.

Алгоритм действий:

Берется стандартный брусок из дерева. Желательно, чтобы длина изделия составила 2 метра, а его ширина — 2-3 см.
Подкладывается заготовка на расстоянии около 1 метра от центральной части заднего бампера

Важно, чтобы края деревянного бруса выходили за борта транспортного средства примерно на одинаковое расстояние.
Затем водитель садится в салон и входит в сервисное меню настроек камеры. В некоторых авто придется выполнить дополнительные действия, например, активировать и отключить габаритные фонари.
Выбирается марка транспортного средства.
После включения устройства подкручивается руль: сначала до упора вправо, а затем — влево.
Нажимается кнопка «Далее», на экране устройства появится автоматический прямоугольный контур

Кнопки используются для перемещения изображения бруска в центральную часть экрана. Затем выбранное действие следует подтвердить.

При отсутствии деревянного бруска можно сделать так:

1. Придется использовать три точки, которые замеряются от верхней кромки заднего бампера. Каждый из элементов имеет шаг в 10 см, соответственно, первая точка — 10 см, вторая — 20 см, третья — 30 см.
2. От каждой точки нужно установить дальность видимости камеры с шагом 30 см.
3. В итоге первая точка имеет дальность 30 см, вторая — 60 см, а третья — 90 см. С учетом этой шкалы можно правильно высчитать расстояние до препятствия.

Как не допустить поломку

Чтобы фонарь мог прослужить максимально долго без неполадок, рекомендуется придерживаться некоторых правил:

• Покупать изделия только от надежных изготовителей с хорошей репутацией. Выбор в пользу дешевых китайских моделей с высокой долей вероятности приведет к быстрому выходу из строя.
• Условия эксплуатации прибора должны соответствовать конструкции. Если не предусмотрено качественной защиты от влаги или пыли, подвергать аппарат воздействию этих сред не рекомендуется. Это же касается температурного режима.
• Аккумуляторы или батареи питания должны быть также высокого качества. Любые перепады напряжения или тока негативно влияют на ресурс изделия.
• Желательно не оставлять устройство на долгое время включенным, если это не требуется. Каждая минута работы ускоряет деградацию кристалла, а также снижает емкость элемента питания.
• Желательно избегать физического воздействия на устройство и минимизировать риски разрушения корпуса.

Соблюдение описанных рекомендаций позволит обеспечить стабильную работу фонарика с сохранением всех его эксплуатационных характеристик. При этом деградация осветительного прибора неизбежна, однако она займет гораздо больше времени.

Отремонтировать вышедший из строя фонарик в ряде случаев можно своими силами без обращения к специалистам. Это связано с простотой конструкции и широкими возможностями по замене компонентов.

Также читайте: Рейтинг налобных фонариков

УСТРОЙСТВО ФОНАРЕЙ

Задние блок-фары представляют собой оригинальный узел в которых предусмотрены следующие элементы:

1. цоколи для установки ламп накаливания;
2. встроенные усиливающие дефлекторы,
3. печатные платы для подключения огней к системе питания и управления.

Вся современная светотехника, необходимая для тюнинга автомобиля ВАЗ 2107 имеет стандартные разъемы. Задние фары без особых сложностей подключаются к бортовой сети без каких-либо переделок. Это упрощает задачу автовладельцев по монтажу такого рода изделий при минимальных затратах времени. Фонари, выпускаемые для этой модели, полностью соответствуют требованиям государственного стандарта.

На задних фонарях конструкцией автомобиля предусмотрены такие сигналы:

• габаритные огни – красные;
• указатель поворотов – оранжевый;
• стоп-сигнал – красный;
• указатель заднего хода – белый.

Световые панели имеют достаточно крупные размеры, что обеспечивает их высокую информативность для участников движения. Они хорошо заметны на значительном удалении, а значение сигналов в восприятии водителей имеет однозначное толкование.

Не блокируется задняя передача Лада Калина

Другая неисправность прямо противоположна той, что описана выше, в этом случае блокировка не работает, и задняя передача включается в любом случае, вне зависимости от того, поднято кольцо или нет. Езда на машине без блокиратора ЗП не слишком комфортна, есть риск испортить КПП (особенно новичкам), включив на ходу вместо понижающей первой скорости заднюю. Причин неполадки здесь тоже несколько:

• залипли контакты кнопки внутри ручки МКПП;
• в проводах, идущих от коробки к рычагу, присутствует замыкание;
• заклинил соленоид.

Проверить состояние кнопочных контактов блокиратора достаточно просто: поднимаем чехол рычага КПП, разъединяем штекер. Если догадка оказалась верной, ЗХ будет включить невозможно.

Проверка работоспособности

При обнаружении неисправности необходимо выполнить следующие проверки:

• датчик активации;
• жгут проводов.

Датчик-лягушка

Используется следующий алгоритм:

• Установите автомобиль на контрольном канале или эстакаде.
• Заглушите двигатель и зафиксируйте машину стояночным тормозом или противооткатными упорами.
• Проверить картер коробки передач, датчик находится на задней стенке. На некоторых моделях рядом установлен датчик скорости, который передает сигнал на электронный спидометр.
• Снимаем заглушку с разъема датчика и проверяем контакты.
• Используйте кусок проволоки или скрепку, чтобы закоротить металлические части внутри шайбы.
• Включите цепь зажигания. Если проводка в хорошем состоянии, должны загореться сигнальные лампы.

Для проверки датчика следует использовать адаптированную лампу.до 12 В, устанавливается в розетку с коммутационными шнурами. Лампа подключается к выводам датчика при включении задней передачи и включенном зажигании. Если лампа не включается, замените или отрегулируйте датчик.

Целостность цепи

Для проверки целостности цепи используйте мультиметр в режиме проверки проводов. При проверке проводки обязательно снимите лампу или снимите крышку, чтобы обеспечить доступ к области контакта лампы. Счетчик подключается к началу и концу провода, при коротком замыкании цепи звучит зуммер. Можно использовать контрольную лампу с силовой ячейкой, закороченной через провод от датчика к потолку. Поврежденный кабель следует заменить витым медным проводом подходящего сечения.

Регулировка выключателя на КПП

На некоторых машинах можно регулировать положение датчика в зависимости от положения ручки переключения передач. На корпусе датчика есть контргайка, которую необходимо ослабить. Затем включается задняя передача и на контакты датчика навешивается контрольная лампа. Корпус ввинчивается в картер коробки до замыкания контактов и подачи тока на нить накала. Датчик фиксируется в фиксированном положении контргайкой, затем подключается штекер провода.

В автоматических коробках передач датчик заднего хода совмещен с индикатором нейтрального или парковочного положения. Требуется дополнительная индикация, позволяющая запускать двигатель только при разомкнутой кинематической цепи. Подобная конструкция используется на некоторых коробках передач, а также в селекторе есть переключатель, который нельзя отрегулировать.

Алгоритм настройки короткого датчика:

• Выньте вилку и проверьте назначение контактов на этикетке или на электрической схеме в автомобиле.
• Включите зажигание и переведите рычаг селектора в положение заднего хода.
• Поверните датчик до тех пор, пока не погаснут контрольные лампы, и отметьте мелом положение корпуса датчика относительно картера. Чтобы проверить это, используйте индикаторную лампу с внешним питанием, подключенную к инвертирующим контактам.
• Подключите лампу к другим контактам и медленно покрутите корпус до щелчка нити накала. Отметьте положение мелом на корпусе датчика и корпусе коробки.
• Установите переключатель в промежуточное положение между найденными положениями. При правильной настройке кормовые фонари включаются, когда рычаг перемещается в положение R (задний ход), и двигатель может быть запущен в положениях P и N.

Ремонт электрооборудования Ford Focus 2

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПредупреждениеНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже .

ПОСТОЯННО горят фонари заднего хода.

#1 Perfect Stranger

Пользователи
2 534 Cообщений

Не знаю когда началось. Заметил только сегодня. Задний ход горит постоянно! Даже при выключенном зажигании и вытащенном ключе. Рычаг при этом на нейтралке или первой передаче..

Глянул схему, вроде бы всё элементарно: плюс, появляющийся при включении зажигания идёт на лягуху заднего хода, которая его либо пропускает дальше, либо нет (в зависимости от положения), дальше провод прямиком на левый фонарь, а с него сопля на правый.

Но ведь фонари горят и при выключенном зажигании..

Багажником похлопал туда-сюда, косу пошевелил. без изменений. контактная группа замка зажигания, судя по отключающемуся мафону, отрабатывает как надо. Если легуху заклинило, то почему и при выключенном зажигании лампы горят? Перетёрлись провода где-то? слабо верится, что рядом оказался постоянный плюс и два провода удачно перетёрлись, а потом плотно прижались друг к другу, давая устойчивый контакт и не коротя на массу при этом.

Что за фокус такой? О_о И чего делать?

Наверх

#2 Эльдар

Пользователи
1 388 Cообщений

• Пол: Мужчина
• Город: м.Академическая
• Автомобиль: Volvo S80 I
• год выпуска: 2006

Наверх

#3 Митяй

Совет клуба
3 750 Cообщений

• Пол: Не определился
• Город: Санкт-Петербург
• Автомобиль: —
• модель: A3
• год выпуска: —

Наверх

#4 Эльдар

Пользователи
1 388 Cообщений

• Пол: Мужчина
• Город: м.Академическая
• Автомобиль: Volvo S80 I
• год выпуска: 2006

Наверх

#5 Toxic

Пользователи
5 993 Cообщений

#6 Perfect Stranger

Пользователи
2 534 Cообщений

Спасибо за ссыль, прочёл.

Может кто подскажет где в багажнике есть постоянный плюс? от чегона что он приходит?

Если это имеет значение, то речь об аванте.

Наверх

#7 SergeyV

Пользователи
200 Cообщений

• Город: СПБ,ГАтчина
• Автомобиль: audi A6avant c4
• год выпуска: 1997

Может кто подскажет где в багажнике есть постоянный плюс? от чегона что он приходит?

Если это имеет значение, то речь об аванте.

Наверх

#8 Perfect Stranger

Пользователи
2 534 Cообщений

#9 Ди-Кёниг

Пользователи
2 151 Cообщений

• Пол: Мужчина
• Город: Монреаль
• Автомобиль: Аudi А4 1,8TQ
• год выпуска: 2004

Наверх

#10 Perfect Stranger

Пользователи
2 534 Cообщений

Наверх

#11 SergeyV

Пользователи
200 Cообщений

Варианты выбора и установки светодиодов

Светодиодные лампы на сегодня являются не только практичным и экономным вариантом освещения автомобиля, а и стильным вариантом тюнинга и модернизации транспортного средства. Рассказывать о преимуществах диодов по сравнению с обычными лампочками более чем глупо. Они имеют ряд улучшенных характеристик даже по сравнению с ксеноновым освещением, которым оборудован обратный ход большинства современных автомобилей.

Одним из главных преимуществ является то, что светодиодные лампы намного быстрее загораются по сравнению с ксеноновыми. На большой скорости этот факт может спасти водителя транспортного средства от столкновения, так как доли секунды имеют огромное значение на дороге. А также светодиоды отличаются более доступной ценой, экономным потреблением энергии, длительным сроком эксплуатации и не слепят сзади едущих водителей.

Важно отметить, что ксеноновый и диодный свет очень хорошо сочетается. Это стимулирует автолюбителей дополнять ксеноновые фары светодиодной подсветкой

В этом случае профессионалы советуют устанавливать дополнительные источники освещения на бампер или катафот. Монтаж в этом случае несложный, с ним справится даже человек, который раньше с этим не сталкивался. При таком раскладе необходимо просто подключить светодиоды на стабилизатор напряжения или предохранители, а провода протянуть через вентиляционное отверстие.

А также в зависимости от фантазии и пожеланий владельца автомобиля можно установить на транспортное средство абсолютно новые фонари обратного хода, которые будут оснащены только светодиодами.

Определиться с выбором качественных ламп для фонарей заднего хода иногда бывает трудновато. Главное, изначально решить в каком именно месте будут устанавливаться LED лампочки, так как от этого зависит тип и маркировка изделия. Читайте внимательно инструкцию к выбранному вами товару, в которой указаны параметры и качество цоколя лампы, для каких транспортных средств и типа фар они предназначены

Обращайте внимание на наличие гарантийного талона на товар, так вы сможете максимально обезопасить себя от покупки некачественной продукции

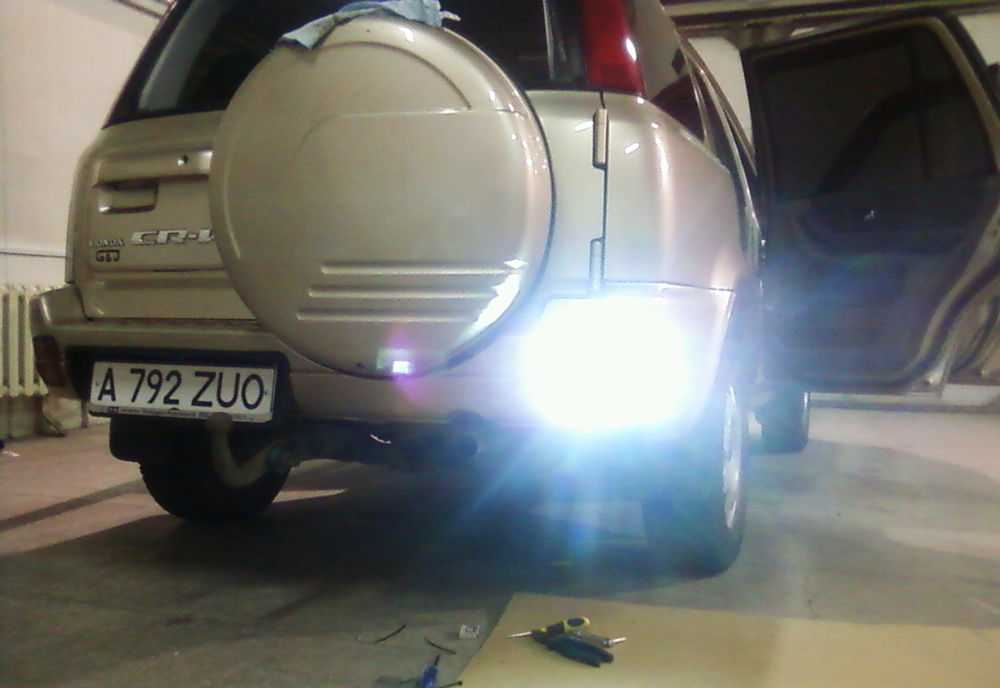

Замена обычной лампочки в фонарях заднего хода на светодиоды

Чаще всего вопрос монтажа диодных элементов освещения в фонари обратного хода интересует автовладельцев, которые имеют старые модели транспортных средств и с завода оборудованы штатными обычными лампами.

Для них это эффективный способ уменьшить нагрузку на аккумулятор и улучшить обзор обратного хода машины. А также это вариант своеобразного декорирования и модернизации внешнего вида автомобиля.

Для установки диодных элементов освещения требуется только наличие светодиодных ламп, которые можно приобрести в любом автомобильном магазине и отвёртки. Для замены необходимо провести демонтаж обшивки с помощью отвёртки, под которой находится домкрат. Дальше снимается защитное покрытие, под которым располагаются фары

Затем, с особой осторожностью, чтобы не повредить контакты, надо отсоединить электропроводку и вытянуть плату. Остаётся только светодиодный источник света установить вместо обычной лампы, в обратном порядке собрать всё на свои места

Проверьте работу фар обратного хода вашей машины и наслаждайтесь результатом.

Светодиодные ленты как элемент тюнинга задних фонарей

Модернизация задних фонарей транспортного средства с помощью светодиодных лент также распространена среди владельцев автомобилей. Чтобы поставить ленту в фонари обратного хода, необходимо их снять с транспортного средства.

Аккуратно с помощью ножа и отвёртки вынимается стекло или пластик с фонарей. Клеится лента на отражатель, который предварительно протирается, просушивается и обезжиривается. Дальше место установки светодиодной ленты надо проработать герметиком и приклеить светодиоды.

Проще всего подключить питание на светодиоды от габаритов. Собираем всё на место, проверяем правильность подключения. Если светодиоды загораются параллельно с включением габаритов, значит, вы всё сделали верно.

А также диодную ленту можно установить на задние габариты или на оптику обратного хода, приклеив её с использованием двустороннего скотча. Здесь всё зависит от полёта вашей фантазии: можно создать из ленты определённый рисунок в форме решётки или по контуру фар обратного хода. Такие варианты тюнинга более трудоёмкие, так как требуют больше усилий, чтобы спрятать электропроводку.

Почему перестала включаться на Ладе Калине: причины и решения

Выход из строя предохранителя механизма блокировки

Поскольку данное устройство в Ладе Калине электронного происхождения, то в первую очередь стоит исследовать электронные системы. Для этого необходимо проверить состояние соответствующего реле и предохранителя, которые находятся в монтажном блоке. Его крышка располагается под ручкой включения габаритов. Откройте её и оцените работоспособность предохранителя, отвечающего за работу цепи блокировки заднего хода коробки передач.

Документальное обозначение нужного элемента — F21. Показатель силы тока этого компонента составляет 10А. Расположение можно увидеть на фото ниже.

F21 (10) — нужный вам предохранитель

Для установления истинной причины вытащите предохранитель из гнезда и внимательно проанализируйте состояние перемычек. Если деталь повреждена, то целостность перемычки будет нарушена.

Вариант решения проблемы: замена предохранителя на новый — единственный способ.

Поломка магнитного выключателя

Как правило, такие поломки не столь распространены в силу того, что сам магнит является довольно прочной запчастью и обладает достаточным рабочим ресурсом. Однако в случае отказа задней передачи не будет лишним проверить и его.

Порядок действий следующий:

1. Снимите кожух с рычага МКПП. 1 этап: снятие защитного кожуха
2. Определите расположение разъёма, подключающего рычаг, и отделите его.
3. Чтобы проверить работу задней передачи в автономном режиме, замкните контакты посредством проволоки. Где необходимо замкнуть контакты
4. Включите заднюю скорость.

А вот здесь возможны варианты. Если задняя передача после выполнения всех манипуляций включается свободно, значит, причина в магнитном выключателе. Однако перед тем как разбирать коробку и извлекать магнит, стоит проанализировать и работу пластикового кольца: оно должно легко и без перекосов подниматься до щелчка. В силу своего износа, кольцо может не сдвигаться на требуемое расстояние, и это также может послужить следствием отказа заднего хода.

Вариант решения проблемы: замена геркона (магнита) либо кольца на новые.

Отсутствует напряжение, подаваемое соленоидом на рычаг МКПП

Это чаще всего и является причиной неисправности механизма блокировки задней передачи на Калине. И здесь спасибо нужно сказать инженерам АвтоВАЗа, которые расположили провод, подающий питание от соленоида к рычагу, на редкость в неудачном месте — под днищем автомобиля. Ему приходится пережить многое: и действие реагентов, которыми щедро посыпаются дороги зимой, и вода, и снег, и летящий песок и гравий, и резкие перепады температур. Учитывая отсутствие хоть сколько-нибудь адекватной защиты этого элемента, можно не удивляться тому, что он довольно часто выходит из строя. Разрыв провода в большинстве случаев происходит в месте соединения его с лонжероном. Здесь накапливается грязь и песок, которые действуют как грубые абразивы, истончая деталь.

Вариант решения проблемы: замена провода.

Неисправен соленоид

Об этом свидетельствует отсутствие напряжения на контактах соленоида. Чтобы проверить сам факт, нужно отсоединить контакты и каждый из них протестить с помощью мультиметра. Рабочие показатели — 2,2 Ома. Если на одном либо на другом проводе будет отсутствовать напряжение и пробор будет показывать «0», значит, речь идёт о сгоревшей обмотке соленоида. Проверить это можно и так: переключить мультиметр в режим прозвона и повторить процедуру теста напряжения. Если в этом случае оба провода будут «молчать», то именно сгоревшая обмотка стала причиной выхода из строя механизма блокировки задней передачи.

Вариант решения проблемы: замена соленоида.

Что делать, если Калина не едет задним ходом (видео)

Пропала задняя передача, Лада Калина! Недочёты в конструкции Лады Калины являются первопричиной частых неисправностей автомобилей, в том числе и в нашей области. Об этом красноречиво свидетельствует самая частотная причина — незащищённый провод, расположенный в неудачном месте

Поэтому при ремонте системы блокировки задней передачи стоит сначала обратить внимание именно на этот вариант

Здравствуйте! Меня зовут Аня. Мне 25 лет. По образованию — учитель русского языка и литературы. Специализируюсь на автомобильной тематике. В разное время писала для автосервисов и центра шумоизоляции. Стараюсь развиваться и узнавать новое.

Проверка работоспособности

При обнаружении поломки требуется произвести проверку:

• датчика включения;
• коммутационной проводки.

Датчик-лягушка

Используется следующий алгоритм:

1. Установить автомобиль на смотровую яму или эстакаду.
2. Заглушить двигатель и зафиксировать машину стояночным тормозом или противооткатными упорами.
3. Осмотреть картер коробки скоростей, датчик располагается на тыловой стенке. На части агрегатов рядом устанавливается сенсор определения скорости, который передает сигнал электронному спидометру.
4. Снять штекер с разъема датчика и осмотреть контакты.
5. При помощи отрезка провода или скрепки замкнуть металлические элементы внутри колодки.
6. Включить цепь зажигания. Если проводка находится в исправном состоянии, то должны сработать сигнальные лампы.

Для тестирования датчика используется лампа, рассчитанная на напряжение 12 В, установленная в патроне с коммутационными кабелями. Индикатор присоединяется к клеммам сенсора при включенной передаче заднего хода и активном зажигании. Если лампа не включилась, то датчик нуждается в замене или регулировке.

Целостность цепи

Для тестирования целостности цепи используется мультиметр, переведенный в режим прозвона кабелей. При проверке проводов обязательно снимается фонарь или демонтируется крышка, что позволяет добраться до контактной площадки лампы. Прибор подключается к началу и окончанию провода, если цепь замыкается, то подается сигнал зуммером. Можно использовать контрольную лампочку с элементом питания, которая замыкается через провод, идущий от датчика к плафону. Поврежденный провод подлежит замене на медный многожильный шнур с соответствующим сечением.

Регулировка выключателя на КПП

На некоторых машинах предусмотрена возможность корректировки положения датчика в зависимости от расположения ручки переключения. На корпусе сенсора имеется контргайка, которую необходимо ослабить. Затем включается задняя скорость, а на контакты датчика вешается контрольная лампа. Корпус закручивается в картер коробки до момента замыкания контактов и подачи питания на нить. Сенсор фиксируется в найденном положении контргайкой, а затем подключается штекер электропроводки.

На автоматических коробках встречается датчик заднего хода, совмещенный с индикатором нейтрального или стояночного положения. Дополнительная индикация необходима для разрешения запуска двигателя только при разомкнутой кинематической цепи. Подобная конструкция используется на части трансмиссий, также встречается переключатель в селекторе, который регулировке не поддается.

Краткий алгоритм настройки датчика:

1. Демонтировать штекер и определить назначение контактов по маркировке или электрической схеме автомобиля.
2. Включить зажигание и перевести рычаг селектора в положение движения на задней передаче.
3. Вращением датчика добиться момента выключения сигнальных огней и отметить положение корпуса сенсора относительно картера метками, нанесенными мелом. Для проверки используется контрольная лампа с внешним источником питания, которая подключается к контактам реверса.
4. Подсоединить лампу к оставшимся контактам и медленно закрутить корпус до момента включения нити накала. Отметить положение мелом на кожухе сенсора и картере коробки.
5. Установить переключатель в промежуточное положение между найденными позициями. При корректной регулировке при переводе рычага в позицию R (движение назад) будет включаться светотехника на корме машины, а при положениях P и N станет доступна возможность запуска мотора.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

Схема

Стандартная схема подключения состоит из нескольких цепей:

• трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
• подача питания к видеокамере в момент включения передачи заднего хода;
• обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

Как подключить камеру заднего вида к магнитоле

1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Светодиоды как толчок к развитию

С появлением светодиодов развитие тюнинга устремилось резко вперед. Начали появляться все более новые и уникальные решения, никакие другие лампочки не позволяют достичь такого визуального эффекта, как диоды.

С помощью светодиодов можно украсить салон, двери, оптику. Если впереди сейчас модно устанавливать так называемые ангельские глазки, то для задних фар чаще всего монтируются специальные элементы на основе диодов.

Светодиоды обладают не только декоративными, но и практичными свойствами. За счет них увеличивается безопасность, поскольку уровень свечения выше. Но самое главное, подобный вариант доработки оптики разрешен законодательством нашей страны и не только.

Диагностика неисправностей

Если камера заднего вида вышла из строя или имеются дефекты изображения, первоочередной задачей автомобилиста становится выявление причины неисправности. Одной из распространенных видов поломок является нарушение контакта между видеокамерой и бортовой системой автомобиля. Первым делом следует извлечь и протереть разъёмы мягкой сухой ветошью. Контакты соединительных проводов лучше просушить феном, после чего установить обратно и снова проверить работу системы.

Если после этих манипуляций проблема не устраняется, необходимо проверить камеру мультиметром. Прибор устанавливается на измерение сопротивления и подключается к разъёму. Сопротивление равное единице свидетельствует о выходе из строя и необходимости замены видеокамеры. Дефекты картинки и мутное изображение может быть вызвано попаданием влаги или грязи на стекло объектива. Для устранения неполадки понадобится разобрать бампер и демонтировать устройство.
