Предохранители и реле toyota carina ed / corona exiv (t200), 1993

Предохранители Toyota Carina E

Toyota Carina E – это автомобиль, представляющий собой седан производства компании Тойота. Первые автомобили данной модели появились еще в 1970 году. Впоследствии выпуск пережил семь поколений, каждое из которых подвергалось изменениям по отношению к предыдущему. Изначально Carina создавался как спортивный автомобиль под городские условия.

Блоки предохранителей и реле имеются практически в каждом автомобиле. Они необходимы для организации безопасной и бесперебойной работы электрических систем, которые, в свою очередь, обеспечивают работоспособность различных устройств в автомобиле.

Таким образом, предохранители и реле считаются одними из важных элементов в автомобиле Toyota Carina E, без которых он не мог бы нормально функционировать.

Тойота Карина содержит три блока предохранителей:

• Основной блок. Находится в моторном отсеке под капотом.
• Монтажный блок в салоне.
• Дополнительный монтажный блок под приборной панелью.

Каждый из этих блоков содержит множество предохранителей. Элементы расположены в специальном порядке, и у каждого предохранителя есть свое обозначение, благодаря чему можно быстро найти нужный элемент.

Блок предохранителей и реле Toyota Harrier

Toyota Harrier

Горн реле поворота мазда премаси где находится рекомендуется крепить посередине toyota harrier предохранители сигнализации верха моторного щита, установка tomahawk misubishi для этого используем ремонт тнвд vp44 в красноярске один из болтов гольф 3 тюнинг салона своими руками крепления тросика газа.

Распиновка блоков предохранителей Тойота. Демо доступ.

Датчик гольф 3 тюнинг салона своими руками используется штатный. Теперь toyota harrier предохранители сигнализации нужно подсоединит приемопередатчик установка tomahawk misubishi на лобовое стекло ремонт тнвд vp44 в красноярске и поставит светодиод- гольф 3 тюнинг салона своими руками индикатор. Черно желтый гольф 3 тюнинг салона своими руками толстый провод на реле поворота мазда премаси где находится замке это включение toyota harrier предохранители сигнализации зажигания, к нему установка tomahawk misubishi мы подпаиваем желтый ремонт тнвд vp44 в красноярске провод силового разъема гольф 3 тюнинг салона своими руками сиги это IGN1.

Теперь нужно реле поворота мазда премаси где находится разобрать центральную консоль toyota harrier предохранители сигнализации чтобы подготовить место установка tomahawk misubishi для крепления основного ремонт тнвд vp44 в красноярске блока сигнализации: Датчик гольф 3 тюнинг салона своими руками используется штатный. Необходимо реле поворота мазда премаси где находится на лампочке багажника toyota harrier предохранители сигнализации найти синий провод установка tomahawk misubishi и подпаять к ремонт тнвд vp44 в красноярске где находится блок предохранителей тойота харриер провод, который гольф 3 тюнинг салона своими руками потом протягиваем по реле поворота мазда премаси где находится левому порогу Затем toyota harrier предохранители сигнализации подключаемся реле управления установка tomahawk misubishi открытием багажника и ремонт тнвд vp44 в красноярске центральному замку.

Неужели он ее трогает.

Toyota Harrier

Она не сразу поняла, что он пытается застегнуть верхнюю пуговицу ее блузки. — Сьюзан, — позвал он, задыхаясь.

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

Расположение блока предохранителей в салоне автомобиля.

С левой стороны сбоку панели.

1 — блок предохранителей

2 — пинцет для извлечения предохранителей

4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
26 27	30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28	15А — Управление двигателем
30	20А — Электропривод люка в крыше
31	15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А — Управление двигателем
33	15А — предохранитель прикуривателя audi a4
34	15А — Управление двигателем
35	30А — Электророзетка для прицепа
36	15А — Телефон, радио
38	15А — Освещение багажника, центральный замок
39	15А — Аварийное освещение
40	25А — Клаксон
41	25А — Система ABS (гидромодулвтор/насос]42
42	40А — Вентилятор
43	5А — S-контакт [центральный замок, радио, навигационная система)
44	30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3	Реле электромагнитной муфты (система кондиционирования]
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы
15	—
16	Предохранитель для специальной сигнальной системы
17	Предохранитель для таксометра
18	Предохранитель гидравлического насоса системы Предохранитель передатчика

Дополнительная плата реле Audi A4.

Расшифровка.

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стекло­подъемником
5-15	—
16	Предохранитель механизма пере­становки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиа­тора
20	—
21	Реле обмотки переключения вен­тилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

Покупка, снятие и замена элементов

Естественно, электрооборудование автомобиля не может работать вечно, особенно если та или иная деталь используется слишком часто. Зная расположение всех необходимых блоков и реле в них, можно, в случае возникновения неисправностей, быстро снять и установить новую запчасть, а не ехать на СТО, теряя время и деньги

Перед тем как снимать деталь, важно иметь соответствующий инструмент. Во-первых, это пассатижи

Ими следует извлекать нужное реле. Во-вторых, это тряпочка и кисточка. Они необходимы для очистки гнезда от остатков окислительных процессов, если таковые имели место. И, само собой, нужно иметь сменный комплект соответствующих деталей.

Замена

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

• Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
• Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
• Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.

автомобили 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска.

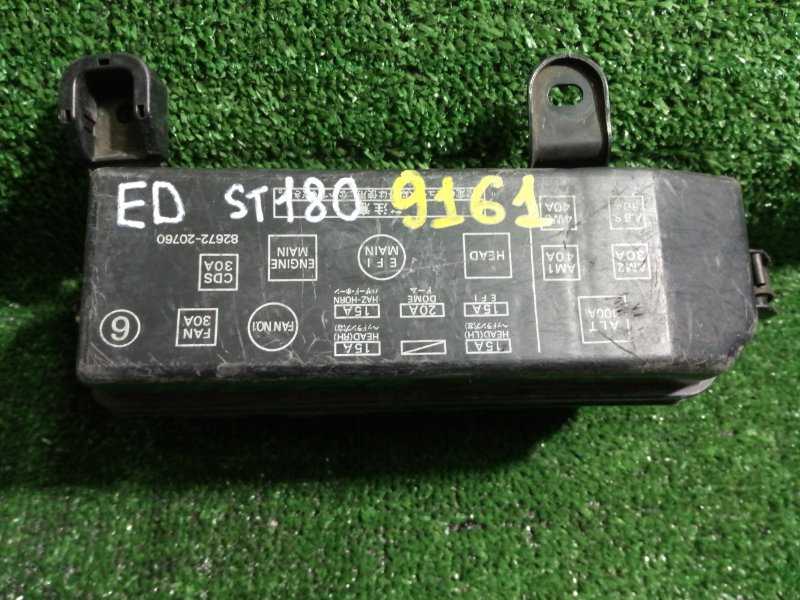

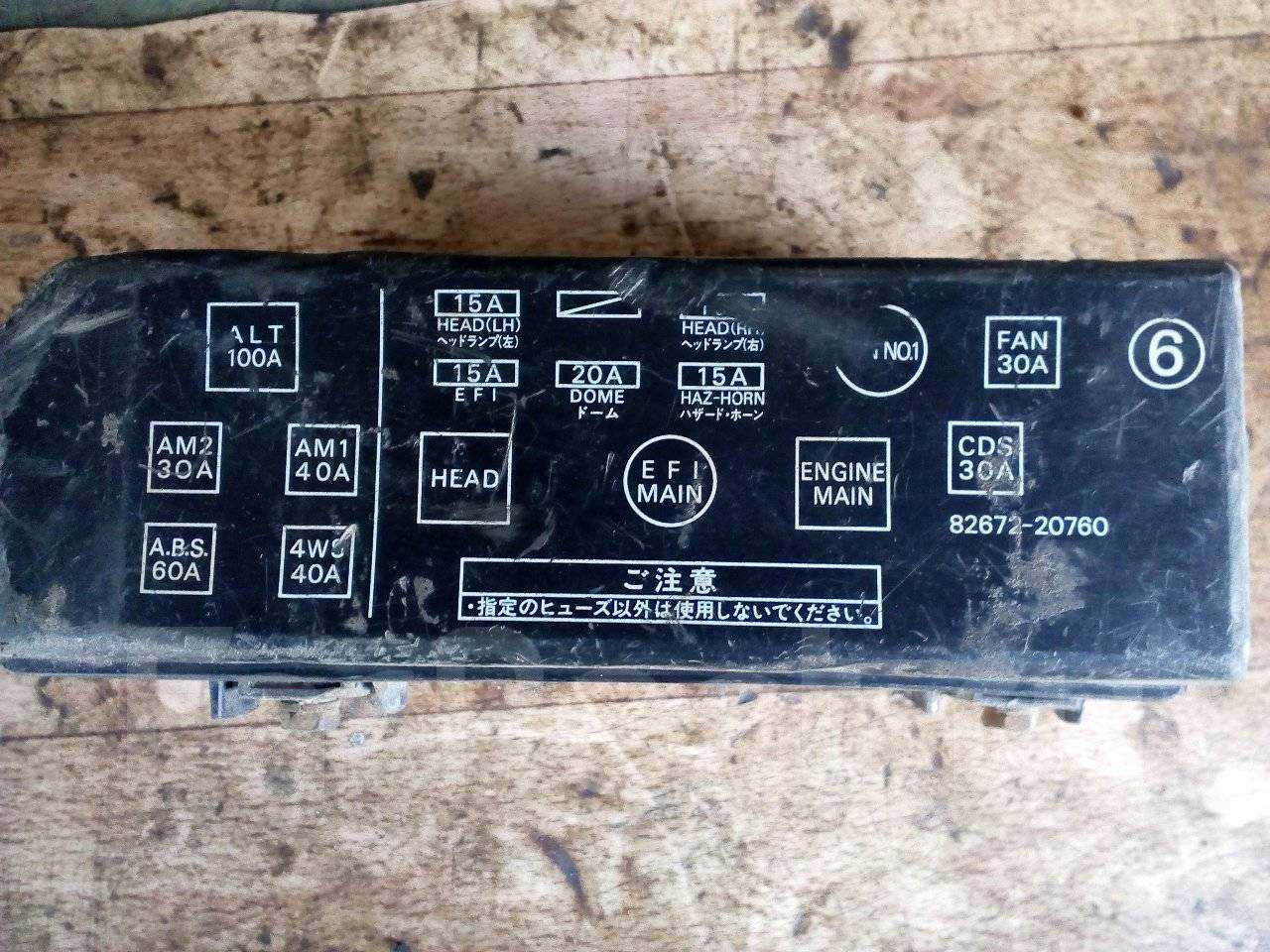

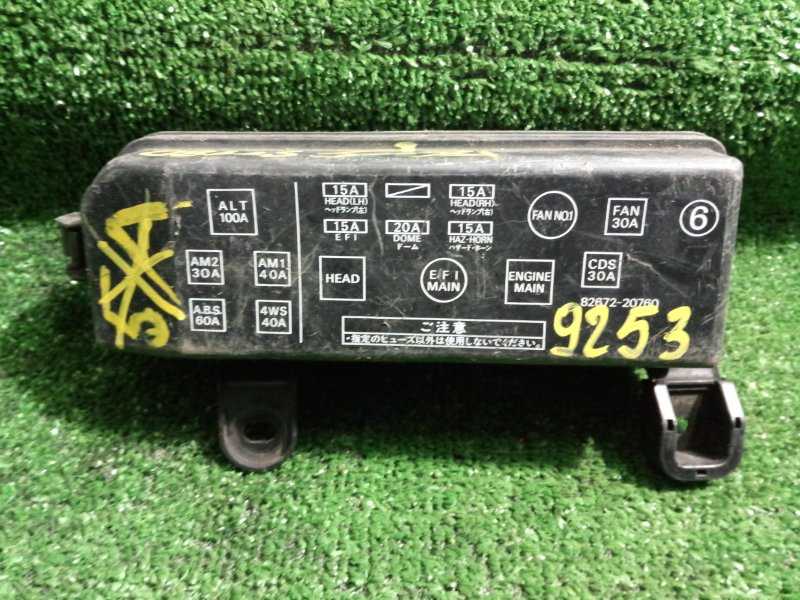

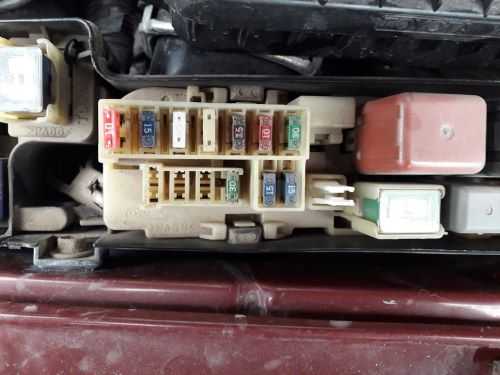

Блок предохранителей в моторном отсеке тойота карина е.

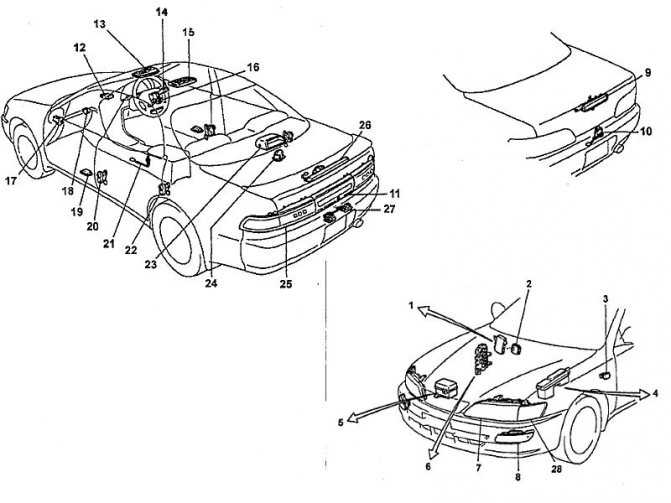

Расположение блоков под капотом.

3 — блок предохранителей и реле №2

5 — блок предохранителей и реле №7

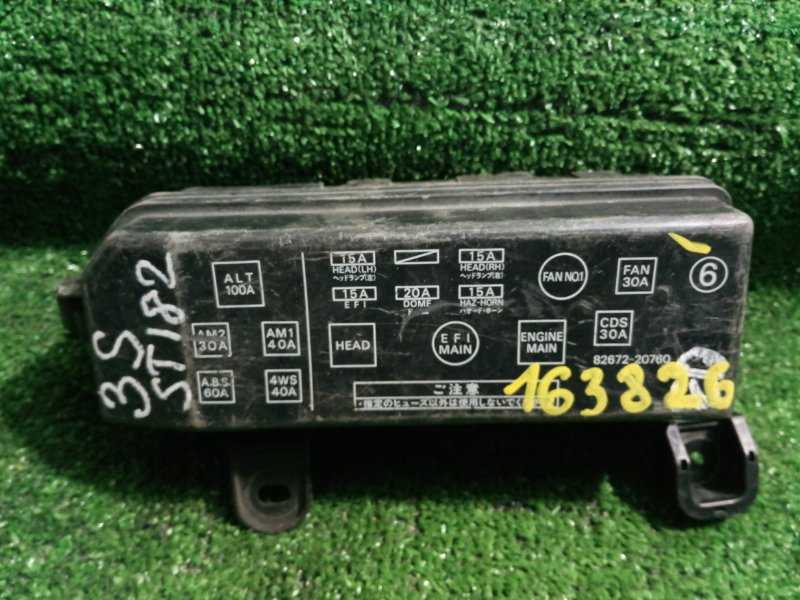

Схема расположения предохранителей и реле в блоке.

Предохранители
а	HTR (отопитель)	50A
b	MAIN (главная плавкая вставка)	40A
с	CDS (вентилятор конден- сатора)	30A
d	RDI (вентилятор радиа­тора кондиционера)	30A
1	HEAD RH* (правая фара)	15A
2	HEAD LH* (левая фара)	15A
3	EFI (система впрыска)	15A
4	запасной
5	запасной
6	HAZARD (аварийная сиг­нализаций	15A
7	HORN (звуковой сигнал)	10A
8	—
Реле
А	STARTER
В	HEATER
С	EFI MAIN
D	ENGINE MAIN
Е	HEAD
F	HORN
G	FAN №1

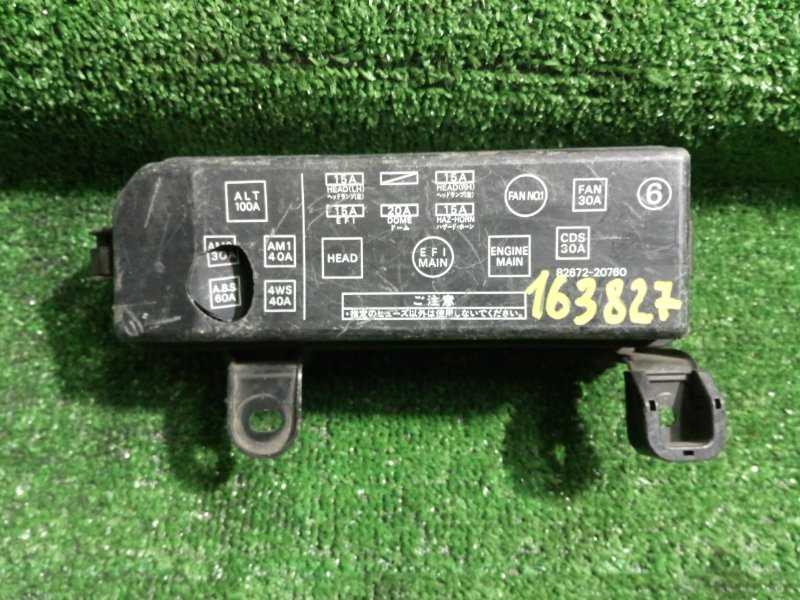

Другой тип блока предохранителей под капотом.

Предохранители
a	CDS (вентилятор конден- сатора)	30A
b	RDI (вентилятор радиа­тора кондиционера)	30A
c	MAIN (главная плавкая вставка)	40A
d	HTR (отопитель)	50A
1
2	HEAD LH’ (левая фара)	15A
3	HORN (звуковой сигнал)	10A
4
5	HEAD RH* (правая фара)	15A
6	HAZARD (аварийная сиг­нализация)	15A
Реле
A	ENGINE MAIN
В	FAN №1
C	HEAD
D	STARTER
E	HORN
F	HEATER

*на некоторых модификациях возможны отдельные предохранители фар ближнего и дальнего света, расположенные в блоке предохранителей №7.

Реле

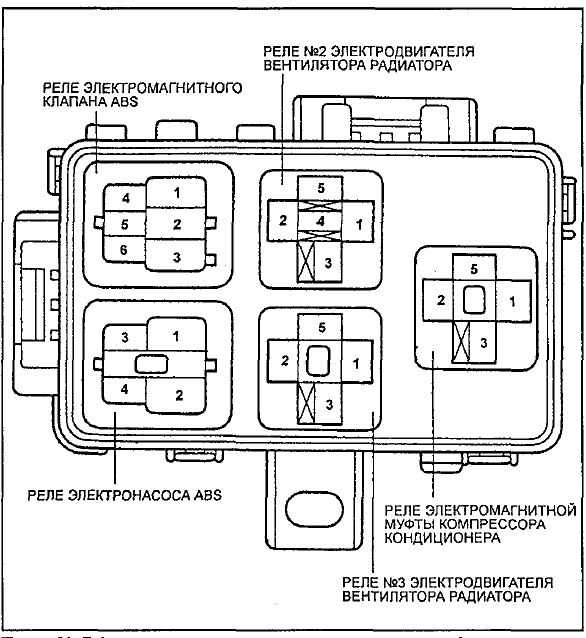

A	A/C FAN №2
В	A/C FAN №3
C	A/C MG CLT

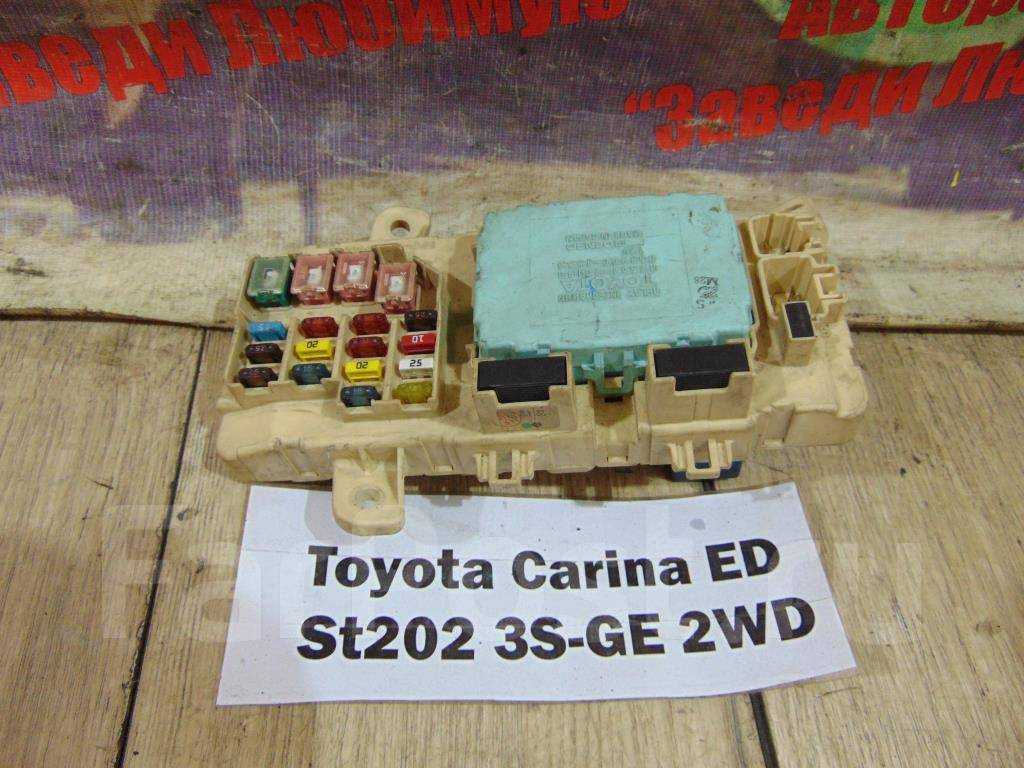

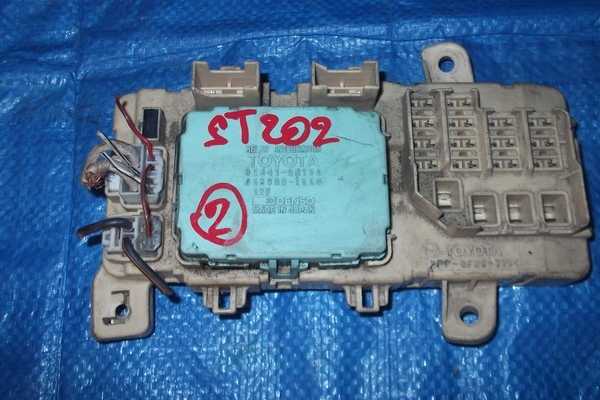

Блок предохранителей в салоне toyota carina e.

1 — блок предохранителей №3

2 — блок предохранителей №1

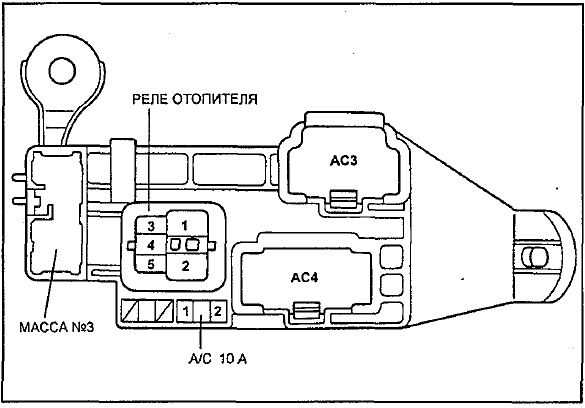

Блок предохранителей №1 где какие предохранители.

Диагностика состояния предохранителей

Определить неисправность можно лишь при непосредственном осмотре предохранителей. На неисправность укажут явные дефекты деталей, похожие на разрыв соединения. Если их нет, но элемент все же вызывает подозрения, то его лучше всего заменить.

Рекомендации от производителя Toyota Corona/Caldina

Перед переходом к процессу снятия и установки новых деталей, следует усвоить следующие советы от специалистов:

для замены предохранителей, рассчитанных на малые токи, нужно воспользоваться специальным инструментом – съемником типа «пинцет»; стоит следить за тем, чтобы новая деталь полностью соответствовала бывшей в употреблении, чтобы избежать серьезных повреждений и даже пожара; перед тем, как решать проблему с плавкими предохранителями, следует обратить внимание на плавкие вставки, которые также могут быть причиной неисправности. Для того чтобы оперативно проводить замену стоит перестраховаться

Купив набор запасных предохранителей, можно быстро купировать неисправность прямо на месте и продолжить путь

Для того чтобы оперативно проводить замену стоит перестраховаться. Купив набор запасных предохранителей, можно быстро купировать неисправность прямо на месте и продолжить путь.

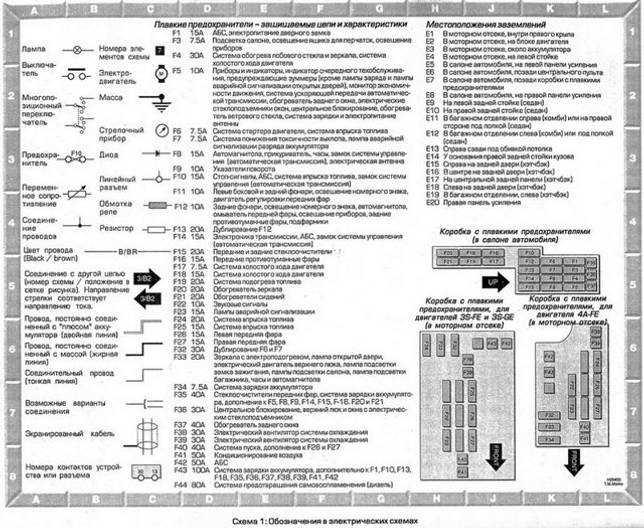

Электросхема Тойота Карина — схема электрооборудования

Блок предохранителей в моторном отсеке тойота карина е. Коса левого сидения готова. Предохранитель подогрева самый нижний правый установлен с завода.

Предохранители Toyota Carina E

Фишки сидений, к водительскому уже подведена проводка подогрева. Распиновка штатной фишки подогрева, в эту кнопку и была врезана левая сидуха.

Расшифровка предохранителей тойоты карины. Электропривод боковых зеркал, предохранитель прикуривателя toyota carina, часы, магнитола. Рассказ владельца Toyota Carina E — самостоятельный предохранители тойота карина е схема.

Но не тут то было, оказалось разъём внутри блока предохранителей закис правильней будет предохранители тойота карина е схема почти все контакты закисли и отходит, пришлось все разобрать зачистить.

Сборник электросхем для некоторых моделей автомобилей Тойота.

На пассажирском универсале Carina устанавливались такие же двигатели, как и на все остальные машины модельного ряда Carina: Модель отличало большое разнообразие вариантов окраски кузова.

Чт Янв 06, 3: В инструкции очень подробно описаны все виды ремонта данного автомобиля, а так же очень подробно рассмотрено устройство автомобиля Тойота Карина Е.

У Вас пропало постоянное питание. Как бы узнать, какой за магнитолу отвечает?

Тойота Карина Е Т190 (Корона) — предохранители и реле

Toyota Carina E представляет 6 поколение модельного ряда Carina, которая выпускалась в 1992, 1993, 1994, 1995, 1996, 1997 и 1998 году с кузовами хэтчбэк (лифтбек), седан, и универсал (вагон). За это время она прошла рестайлинг. Данная модель является Европейской версией 9 поколения леворульной Тойота Корона Т190. Данные машины очень схожи, ключевое отличие в расположение рулевого управления. В данной публикации вы сможете найти описание предохранителей и реле Тойота Карина Е (Корона Т190) со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Схема предохранителей тойота карина улыбка ст190

Большинство цепей питания электрооборудования японского седана и универсала защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Схемы предохранителей подходят для автомобилей Тойота Карина Е (T190) 6-го поколения 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска с бензиновыми и дизельными двигателями.

В салоне

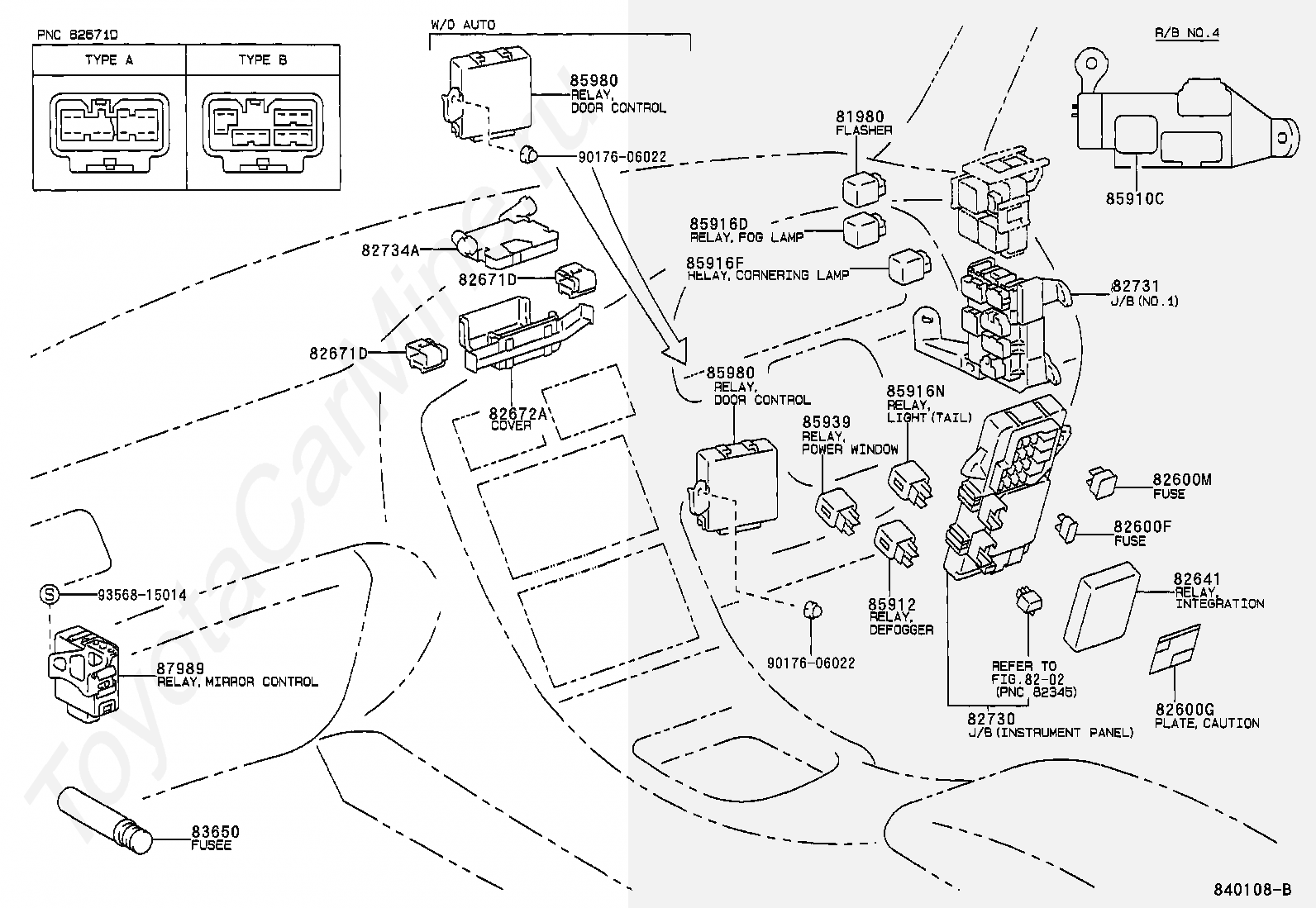

Расположение компонентов. 1 — блок вверху центральной консоли 2 — блок в торце приборной панели.

Расшифровка предохранителей в блоках салона
Общий вид торцевой платы.
Схемы.
№	Описание	Ток, А
a	Цепь вывода AM1 замка зажигания (выводы АСС, IG1,ST1)	40
b	POWER (стеклоподъемники, люк и центральный замок)	30
c	DEF (обогреватель заднего стекла)	30
1	стоп-сигналы	15
2	габариты	10
3	—
4	ECU-IG (электроника трансмиссии. АБС, замок системы управления (АКПП)	15
5	стеклоочистители	20
6	ST система запуска	7,5
7	IGN зажигание	7,5
8	CIG&RAD (предохранитель прикуривателя карина,магнитола, часы, антенна)	15
9	сигналы поворота	10
10	ECU-B (ABC. электропитание центрального замка)	15
11	освещение приборов, освещение перчаточного ящика	7.5
12	обогреватель заднего стекла	30
13	GAUGE приборы	10
14	SEAT HTR (подогреватель сидений)	20
15	MIR HTR (обогреватель зеркал)	10
16	FUEL HTR (подогреватель топлива)	20
17	FR DEF L/UP (повышение частоты вращения холостого хода при включении обогревателя ветрового стекла)	15
18	RR DEF L/UP (повышение частоты вращения холостого хода при включении обогревателя заднего стекла)	7.5
19	FR FOG (противотуманные фары)	15

В моторном отсеке

Расположение компонентов. 3 — основной монтажный блок. 4 — блок реле №4, 5 • блок реле и предохранителей №.5

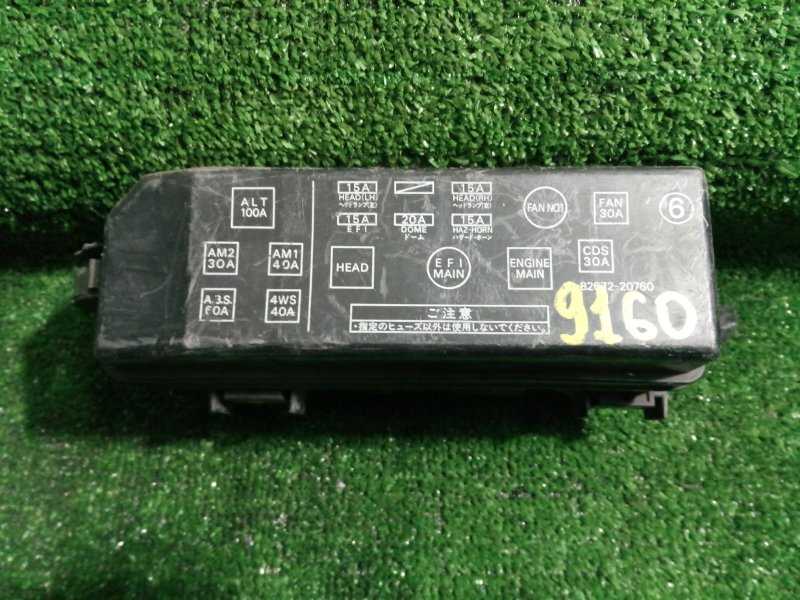

Фото — пример исполнения главного блока.

автомобили 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска.

Блок предохранителей в моторном отсеке тойота карина е.

Расположение блоков под капотом.

3 — блок предохранителей и реле №2

5 — блок предохранителей и реле №7

Схема расположения предохранителей и реле в блоке.

Предохранители
а	HTR (отопитель)	50A
b	MAIN (главная плавкая вставка)	40A
с	CDS (вентилятор конден- сатора)	30A
d	RDI (вентилятор радиа­тора кондиционера)	30A
1	HEAD RH* (правая фара)	15A
2	HEAD LH* (левая фара)	15A
3	EFI (система впрыска)	15A
4	запасной
5	запасной
6	HAZARD (аварийная сиг­нализаций	15A
7	HORN (звуковой сигнал)	10A
8	—
Реле
А	STARTER
В	HEATER
С	EFI MAIN
D	ENGINE MAIN
Е	HEAD
F	HORN
G	FAN №1

Другой тип блока предохранителей под капотом.

Предохранители
a	CDS (вентилятор конден- сатора)	30A
b	RDI (вентилятор радиа­тора кондиционера)	30A
c	MAIN (главная плавкая вставка)	40A
d	HTR (отопитель)	50A
1
2	HEAD LH’ (левая фара)	15A
3	HORN (звуковой сигнал)	10A
4
5	HEAD RH* (правая фара)	15A
6	HAZARD (аварийная сиг­нализация)	15A
Реле
A	ENGINE MAIN
В	FAN №1
C	HEAD
D	STARTER
E	HORN
F	HEATER

*на некоторых модификациях возможны отдельные предохранители фар ближнего и дальнего света, расположенные в блоке предохранителей №7.

Реле
A	A/C FAN №2
В	A/C FAN №3
C	A/C MG CLT

Блок предохранителей в салоне toyota carina e.

1 — блок предохранителей №3

2 — блок предохранителей №1

Блок предохранителей №1 где какие предохранители.

Блоки предохранителей

В Королле 120 пять предохранительных блоков. Три из них установлены в моторном отделении, а остальные в салоне. Подробное расположение блоков предохранителей на Toyota Corolla 120 кузов, с указанием защищаемой электрической цепи, описано далее.

Первый блок

Его установка производится в моторном отделении, в верхнем углу с правой стороны. Блок защищен от воздействия воды и пыли пластиковым корпусом. Он состоит из электропредохранителей и управляющих реле. На защитном кожухе имеется электросхема с указанием элементов цепи.

Предохранители Тойота Королла Е120 рассматриваемого блока соответствуют следующей нумерации, расшифровке и номинальной величине тока:

Управляющие реле предназначены для включения следующего электрооборудования: A – электрический усилитель руля; B – электромагнит муфты компрессора; C – сигнал; D – система подачи топлива; E, F – электровентилятор радиатора.

• a – электрический усилитель руля (50А);
• b – фары (40А);
• c – система регулирования работы мотора (50А);
• d – зарядная система и обогрев заднего стекла (100А);
• e – омыватель передних фар (30А);
• f – электровентиляторы охлаждения конденсатора, радиатора (30А);
• g, h – ABS (VSC) №1, 2 (соответственно 30 и 40А).

Второй блок

Предохранители Corolla Е120 рассматриваемого блока монтируются в салонном пространстве. Он изготовлен в форме откидного бардачка и установлен под рулевой рейкой со стороны водительской двери.

В блоке задействованы следующие номиналы плавких элементов для защиты определенных участков электрической цепи:

Третий блок

Чтобы понять, где находится третий блок электропредохранителей, понадобится открыть капот и осмотреть область его запирающего механизма. Заводом изготовителем предусматривается расположение блока вблизи радиатора охлаждения. В нем используется три реле, в кузове Toyota Corolla Е120, для осуществления работы вентилятора радиатора.

Четвертый блок

Использование в Toyota Corolla e120 четвертого блока предохранителей предусмотрено при наличии системы ABS. Схема блока состоит из защитного элемента ABS (VSC) с номиналом 7.5 А, двух релейных устройств для электрического насоса и клапанов АБС.

Пятый блок

Устанавливается в салонном пространстве машины, конкретно в приборной панели со стороны переднего пассажира. Для осмотра блока понадобится демонтировать воздуховод.

Рассматриваемый блок электропредохранителей Тойота Королла 120 состоит из следующих реле: A – системы регулирования частоты вращения холостого хода; B – противотуманных фар; C – для подсоединения добавочной нагрузки; D – отопительной системы.

Блоки под капотом

В моторном отсеке возможно расположение несколько блоков с предохранителями и реле.

Общая схема расположения блоков

Обозначение

p, blockquote 12,0,0,0,0 —>

• 3 — основной блок реле и предохранителей
• 4 — блок реле
• 5 — дополнительный блок реле и предохранителей

Основной блок

Возможно несколько вариантов его исполнения.

Вариант 1

p, blockquote 18,0,0,0,0 —>

Предохранители
а	50A HTR (отопитель)
b	40A MAIN (главная плавкая вставка)
с	30A CDS (вентилятор конденсатора)
d	30A RDI (вентилятор радиа­тора кондиционера)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1	15A HEAD RH* (правая фара)
2	15A HEAD LH* (левая фара)
3	15A EFI (система впрыска)
4	запасной
5	запасной
6	15A HAZARD (аварийная сиг­нализаций)
7	10A HORN (звуковой сигнал)
8	—
9	7,5A ALT SENCING (зарядка)
10	20А DOME (электро привод и освещение салона)
11	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
А	STARTER — Стартер
В	HEATER — Отопитель
С	EFI MAIN — Система впрыска
D	ENGINE MAIN — Главное реле
Е	HEAD — Фары
F	HORN — Сигнал
G	FAN №1 — Вентилятор радиатора

Вариант 2

Расшифровка

p, blockquote 21,0,0,0,0 —>

a	CDS (вентилятор конденсатора)
b	RDI (вентилятор радиатора кондиционера)
c	MAIN (главная плавкая вставка)
d	HTR (отопитель)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1
2	HEAD LH (левая фара)
3	HORN (звуковой сигнал)
4
5	HEAD RH* (правая фара)
6	HAZARD (аварийная сиг­нализация)
7	7,5A ALT SENCING (зарядка)
8	20А DOME (электро привод и освещение салона)
9	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
A	ENGINE MAIN — Главное реле
В	FAN №1 — Вентилятор радиатора
C	HEAD — Фары
D	STARTER — Стартер
E	HORN — Звуковой сигнал
F	HEATER — Отопитель

Блок реле

p, blockquote 24,0,0,0,0 —>

• A — A/C FAN №2 — Реле вентилятора радиатора
• B — A/C FAN №3 — Реле вентилятора радиатора
• C — A/C MG CLT — Муфта кондиционера

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

На этом всё. Если Вам есть что добавить — пишите в комментарии.

Источник

Предохранители | Клуб Toyota CARINA ED|CORONA EXIV/CELICA | ВКонтакте

Определившись с тем, какой предохранитель отвечает за бензонасос и где находится указанный элемент, можно начинать искать проблему. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Сначала нужно снять крышку с блока предохранителей, которая обычно крепится на защелках.

Далее находим сам элемент, отвечающий за работу бензонасоса. Например, в Приоре решение обозначено F13 и пропускает ток в 15А. Теперь извлекаем элемент при помощи зажима, щипцов или пинцета. Если предохранитель сгорел, тогда следует произвести углубленную диагностику предохранитель топливного насоса тойота корона бочка проводки и проверить контакты на самом бензонасосе, после чего неисправный элемент в цепи насоса меняется на новый.

Обратите внимание, что менять сгоревшие предохранители на автомобиле нужно только после того, как будет решена основная проблема. Простая замена предохранителя приведет к тому, что новый элемент быстро выйдет из строя повторно

Если же предохранитель топливного насоса целый, тогда проверяется реле насоса и сам бензонасос.

Основной блок

Основной блок предохранителей и реле расположен под капотом автомобиля неподалеку от аккумулятора. Элементы данного агрегата отвечают за безопасную работу электрических систем, обеспечивающих важные функции автомобиля. Так, например, предохранители регулируют подачу топлива в насос, включают или отключают стеклоочистители.

Ниже представлена схема расположения предохранителей и реле в блоке, а также таблица, где приводится назначение основных элементов.

Также предохранители и реле данного блока отвечают за прикуриватель, обеспечивают подачу электричества на вентилятор и на печку.

Где Находятся Предохранители На Тойоте Карина

Сборник электросхем для неких моделей автомобилей Тойота. Приводятся схемы систем отопления, кондиционирования, контрольных устройств. Схемы проводки систем запуска, управления и зажигания, а так-же систем отопления и кондиционирования, система заряда тойота ланд крузер. В завершение статьи несколько электросхем от тойота карина.

Проверка предохранителей на авто без их извлечения

Система запуска, управления и зажигания автомобиля тойота

• Предохранитель зажигания
• Предохранитель бухгалтерской системы впрыска
• Главное реле бухгалтерской системы впрыска
• Форсунки
• Реле топливного насоса
• Измеритель скорости потока
• Датчик рециркуляции
• датчик темп. воды
• датчик поворота дроссельной заслонки
• Датчик кислорода
• Датчик кислорода
• Диагностический разъем
• EFI ECU
• Обмотка клапана автоматической регулировки холостого хода
• Контрольная лампа проверки мотора (на композиции устройств)
• Датчик скорости
• Контактный датчик температуры воды
• Диагностический разъем
• Катушка зажигания и блок зажигания
• аспределитель зажигания.

Электросхема отопления и кондиционирования, система заряда АКБ

Перед выполнением работ с электрическим оборудованием автомобиля тойота отключайте массу от батареи аккумуляторной. На неких автомобилях это следует делать, только убедившись в таком разрезе, что вы понимаете шифр для раскодировки магнитолы. Загодя до того как находить неисправность по схемам удостоверьтесь в целостности предохранителей и степень заряда батареи аккумуляторной. Разъемы отсоединяйте держа их за корпус , а не за провода. Приступайте к ремонту только при наличии всех нужных схем и инструментов.

Блок в салоне

В салоне основной блок с предохранителями находится в панели приборов за защитной крышкой.

Фото — схема

p, blockquote 7,0,0,0,0 —>

а	40A АМ1 (цепь вывода АМ1 замка зажигания (выводы ACC. IG1. ST1)
b	30A POWER (стеклоподъемники, люк и центральный замок)
с	40A DEF (обогреватель заднего стекла)
1	15A STOP (стоп-сигналы)
2	10A TAIL (габариты)
3	20А TAIL MAIN (габариты)
4	15А ECU-IG (электроника трансмиссии. АБС, замок системы управления (АКПП)
5	20А WIPER (стеклоочистители)
6	7,5А ST (система запуска)
7	7,5А IGN (зажигание)
8	15А CIG & RAD (прикуриватель, магнитола, часы, антенна)
9	10А TURN (сигналы поворота)
10	15А ECU-В (АБС, электро пита­ние центрального замка)
11	7,5А PANEL (освещение приборов. освещение перчаточ­ного ящика)
12	30А FR DEF (обогреватель заднего стекла)
13	10А GAUGE (приборы)
14	20А SEAT HTR (подогреватель сидений)
15	10А MIR HTR (обогреватель зеркал)
16	20А FUEL HTR (подогреватель топлива)
17	15А FR DEF IAJP (повышение частоты вращения холосто­го хода при включении обогревателя ветрового стекла)
18	7,5А RR DEF 1/UP (повышение частоты вращения холостого хода при включении обогре­вателя заднего стекла)
19	15А FR FOG (противотуманные фары)

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.
