Предохранители и реле toyota corona premio (t210), 1996

Второе поколение (T260; 2007) [ править ]

Второе поколение (T260)
2007–2010 Toyota Premio (до рестайлинга)
Обзор
Также называемый	Toyota Allion
Производство	Июнь 2007 г. — март 2021 г.
Кузов и шасси
Связанный	Toyota Avensis (Т270) Toyota Wish (AE20)
Трансмиссия
Двигатель	1,5 л 1NZ-FE I4 1,8 л 2ZR-FE I4 2,0 л 3ZR-FAE I4
Передача инфекции	Вариатор
Размеры
Колесная база	2750 мм (108,3 дюйма)
Длина	4565 мм (179,7 дюйма)
Ширина	1,695 мм (66,7 дюйма)
Высота	1475 мм (58,1 дюйма)
Снаряженная масса	1,200–1,330 кг (2,650–2,930 фунтов)

Premio и Allion второго поколения были представлены 4 июня 2007 года, при этом Toyota продолжает предлагать модификации внешнего вида в местных дилерских центрах. Эти автомобили продолжали заполнять пробел между Corolla и Camry. G-BOOK находится в списке дополнительных функций. Premio получил включение светодиода в задний фонарь. Другие изменения включали интеллектуальную систему входа и запуска, цветной монитор заднего вида и систему навигации с жестким диском, совместимую с телематической службой G-Book mX.

Полный привод предлагался на автомобилях, оснащенных 1,8-литровым двигателем 2ZR-FE . 2,0-литровый клапанный двигатель 3ZR -FAE был выпущен в январе 2008 года, что позволило сократить выбросы на 75 процентов по сравнению с уровнем, требуемым японскими стандартами выбросов 2005 года , а также достигнуть экономии топлива на 20 процентов по сравнению с требованиями стандартов потребления топлива 2010 года. Трансмиссия была Super CVT-i. Вариант с 2,0-литровым двигателем был снят с производства в июле 2020 года.

Показатели расхода топлива для 1,5-литровых моделей были улучшены до 18 км / л (42 миль на галлон _‑US ; 51 миль на галлон ‑ _имп. ), А 1,8-литровые модели были улучшены до 17 км / л (40 миль на галлон _‑US ; 48 миль на галлон _{— imp} ), оба типа теперь оснащены вариатором. Со 2 октября 2009 года расход топлива 1,5-литровых моделей был дополнительно улучшен до 18,6 км / л (44 миль на галлон _‑US ; 53 миль на галлон ‑ _имп. ) За счет усовершенствований двигателя, трансмиссии и управления генератором.

• 2007–2010 Toyota Premio (до рестайлинга)

• 2007–2010 Toyota Allion (до рестайлинга)

• 2007–2010 Toyota Allion (до рестайлинга)

• 2007–2010 Интерьер Toyota Allion (до рестайлинга)

Первая подтяжка лица (2010) править

Premio и Allion были пересмотрены 20 апреля 2010 года, и в них были добавлены более агрессивные и более резкие фары и двойные светодиодные задние фонари, при этом интерьер остался в некоторой степени таким же.

1,8-литровый двигатель был заменен с 2ZR-FE на Valvematic 2ZR-FAE , что позволило снизить расход топлива до 18,6 км / л (44 миль на галлон _‑US ; 53 миль на галлон _‑имп ). В июне 2010 года расход топлива для 1,5-литровых моделей был улучшен до 20 км / л (47 миль на галлон _‑US ; 56 миль на галлон ‑ _имп. ) За счет улучшения управления двигателем и коробкой передач.

• 2010–2016 Toyota Premio (первый фейслифтинг)

• 2010–2016 Toyota Premio (первый фейслифтинг)

• 2010–2016 Toyota Allion (первый фейслифтинг)

• 2010–2016 Toyota Allion (первый фейслифтинг)

Вторая подтяжка лица (2016) править

13 июня 2016 года Toyota снова пересмотрела Premio и Allion с фейслифтингом. В то же время были представлены «двухлучевые» светодиодные фары и система предотвращения столкновений под названием « Toyota Safety Sense C», заимствовавшая влияние стиля более крупной и престижной серии S210 Crown .

• 2016 – настоящее время Toyota Premio (второй рестайлинг)

• 2016 – настоящее время Toyota Premio (второй рестайлинг)

• 2016 – настоящее время Toyota Allion (второй рестайлинг)

• 2016 – настоящее время Toyota Allion (второй рестайлинг)

• Интерьер Toyota Premio 2016-настоящее время (второй рестайлинг)

Прекращение править

1 декабря 2020 года Toyota объявила, что Premio и Allion будут прекращены с марта 2021 года. Это положило конец линейке Corona, которая была представлена ​​в 1957 году.

Описание блока предохранителей в Ниссан Х-Трейл

В машинах Ниссан Х Трейл т31 и т30 цепи питания защищены плавкими предохранителями. В этой статье будет показано, как выглядят предохранители Ниссан Х Трейл т31 и расскажем, как их заменить.

Предохранители – это специальные устройства, защищающие потребителя электричества и, собственно говоря, электрические цепи от перегрузок системы и коротких замыканий.

Чаще всего они объединяются в блок предохранителей, таких блоков в машине может быть несколько. Состоит он из таких элементов, как плавкие вставки, специальный соединяющий вывод, электрическую цепь и изоляционный корпус.

Также он может вмещать в себе кварцевый песок, который помогает обезопасить систему от перегрева.

Они используется системой для того, чтобы обезопасить её от пожаров, которые могут возникнуть в случае резких скачков уровня тока. Таким образом, предохранитель сгорает первым, тем самым подаёт сигнал и предотвращает сгорание основной детали. В большинстве случаев, предохранители являются одноразовыми.

Расположение и схема

Наиболее частые места, в которых можно обнаружить блок предохранителей – это в салоне и под капотом. В автомобиле Ниссан Х Трейл Т31 и Т30 блок расположен в моторном отсеке (под капотом) и в пассажирском салоне.

Ниже будет размещена схема расположения предохранителей. Эта схема необходима владельцу авто для того, чтобы понять принцип работы деталей, а также увидеть происходящие процессы. В ремонтных работах она незаменима.

Вид в салоне

Процесс снятия и замены

В этой статье, мы точно определились с тем, что эти элементы созданы для того, чтобы сгорать, что требует последующей замены. Иногда в автомобилях Ниссан Х Трейл Т31 и Т30 заменить нужно один элемент, а иногда целый блок. В Ниссан Трейл Т30 и Т31 общий принцип замены защитных компонентов одинаков, однако, под капотом и в салоне автомобиля замена происходит различным образом.

Для того чтобы начать замену, сначала нужно определиться действительно ли сгорела деталь. Ни в коем случае не вытягивайте деталь и не просматривайте её на свету, как делают многие владельцы авто. Такой способ не является достоверным.

Если напряжение с одного вывода есть, а с другого нет, то деталь повреждена. Такая проверка в автомобиле Ниссан Трейл Т31 занимает около 1 минуты.

Замена в моторном отсеке

Будьте внимательны, используйте только тот номинал предохранителей, который использовался ранее.

1. Выключите двигатель и свет.
2. Теперь откройте капот и снимите воздухозаборник.
3. Вы увидите блок, снимите с него крышку. Нажмите на фиксатор.
4. Когда найдёте сломанную деталь, возьмите пинцет и вытащите её.
5. Поставьте новую.
6. Теперь установите всё в обратном порядке.

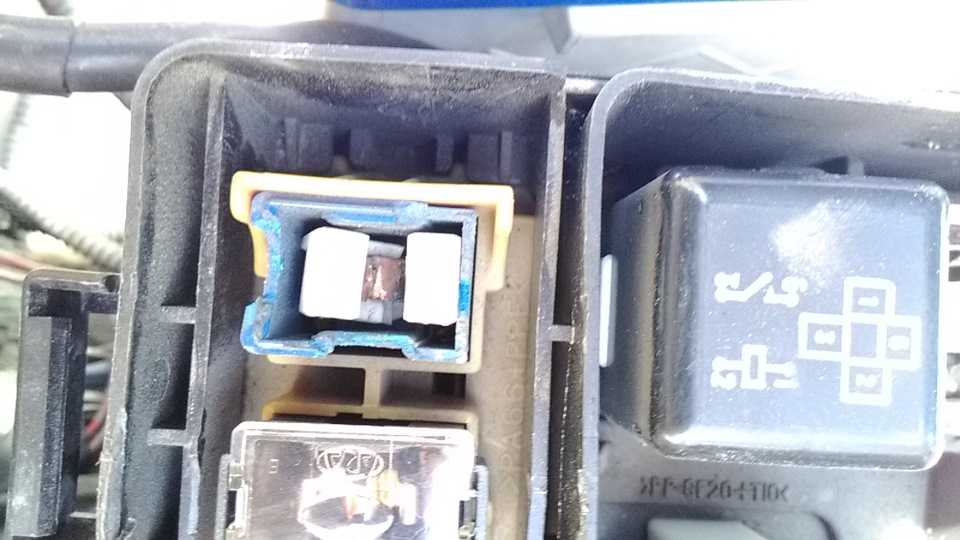

Исправный предохранитель и сгоревший

Замена в пассажирском салоне

Совет, прежде чем использовать пачку новых предохранителей, желательно один из них проверить на работоспособность.

1. Выключите двигатель и свет.
2. Рядом с пассажирским сидением вы увидите блок, снимите с него крышку.
3. Возьмите специальный пинцет и извлеките перегоревшую деталь.
4. Закройте крышку.

Готово, наша замена в автомобиле Ниссан успешно завершена. Надеемся, что эта статья будет вам полезной. Все интересующие вас вопросы вы можете задать в х.

Видео «Замена предохранителей на Nissan X-trail»

Посмотрите, как правильно менять предохранители.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

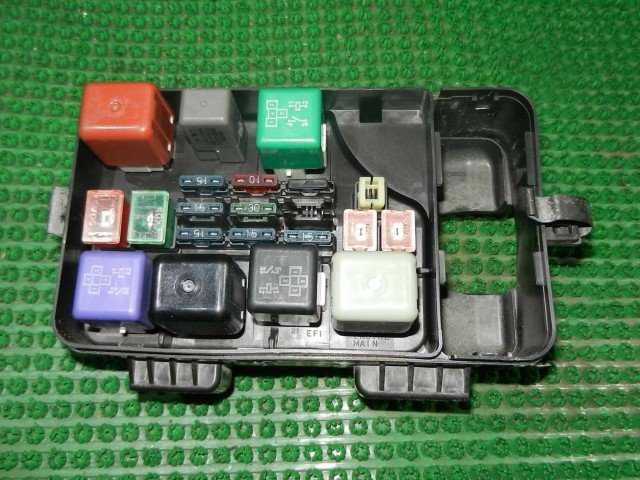

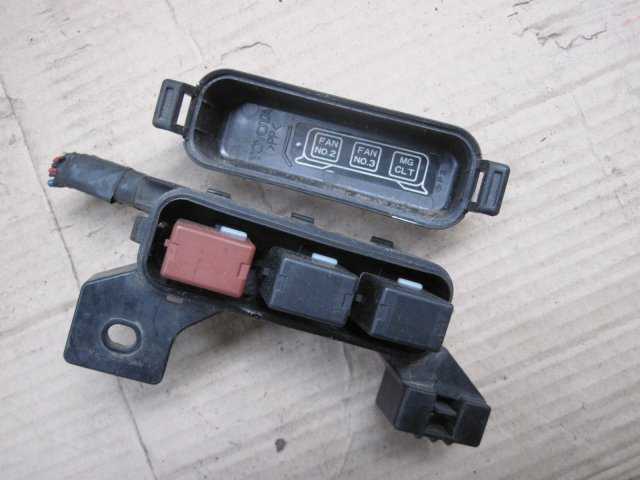

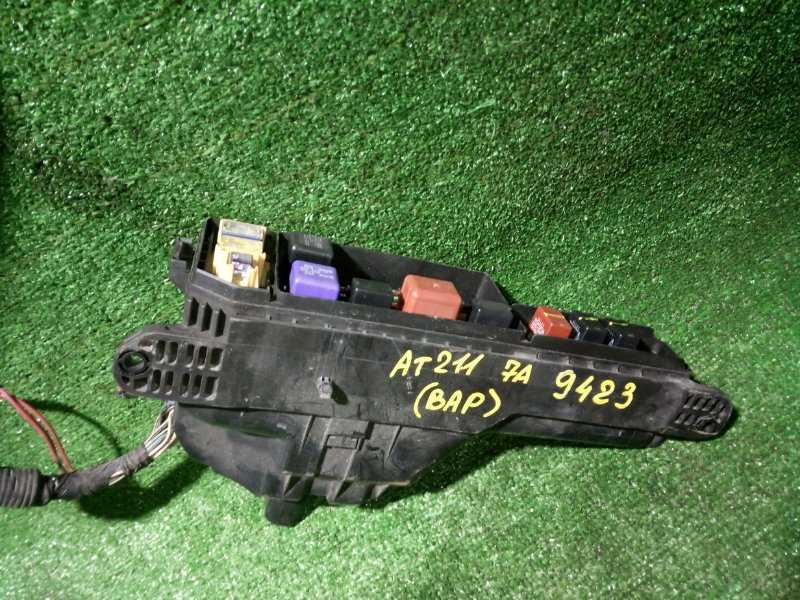

Моторный блок

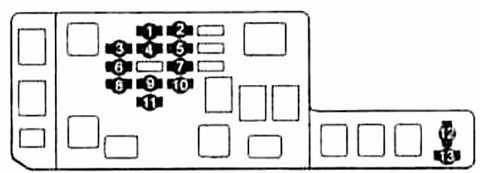

Для начала стоит рассмотреть отсек А. Схема расположения предохранителей данного отсека представлена ниже в виде изображения.

Чтобы понять, какой предохранитель за что отвечает, стоит посмотреть в таблицу, где представлены основные элементы.

Обозначение	Назначение
1	Обеспечивает работу подачи топлива на топливный насос.
3	Регулирует блокировку руля.
4	Подает электричество на кондиционер, отопитель.
5	Обеспечивает работоспособность приборов и указателей.
11	Запускает двигатель.
24	Отвечает за работу омывателя лобового стекла.
27,28	Включает/выключает левую и правую фары.

Помимо прочего, в рассматриваемой части блока присутствуют предохранители, отвечающие за работу электрического усилителя руля (22), аудиосистемы (18), подачи звукового сигнала (17) и других функций, связанных с комфортной эксплуатацией транспортного средства. Также в отсеке А имеются места для подключения дополнительных предохранителей, что иногда бывает необходимо.

В моторном отсеке В предохранителей меньше, но они тоже считаются не менее важными. Схема и таблица представлены ниже.

Обозначение	Назначение
1,2,3,4	Работа обогревателя и вентиляторов.
7	Обогрев заднего стекла.
10	Включение противотуманных фар.
13	Работа стеклоочистителей.
14	Обогрев наружных стекол.

Дополнительно можно отметить предохранитель, обеспечивающий работоспособность системы кондиционирования и дополнительного отопления.

Процесс замены

Перед началом ремонта снимаем защитную крышку и находим на ней щипцы. Инструмент был утерян? Тогда подойдут плоскогубцы с заостренными концами с изоляцией.

Извлекаем поврежденный элемент с помощью щипцов (или плоскогубцев) и осматриваем его. Проверим, цел ли металлический провод, расположенный внутри предположительно сгоревшего предохранителя. Даже если визуально кажется, что все в порядке, лучше заменить деталь на новую.

Рассмотрим процесс замены подробнее

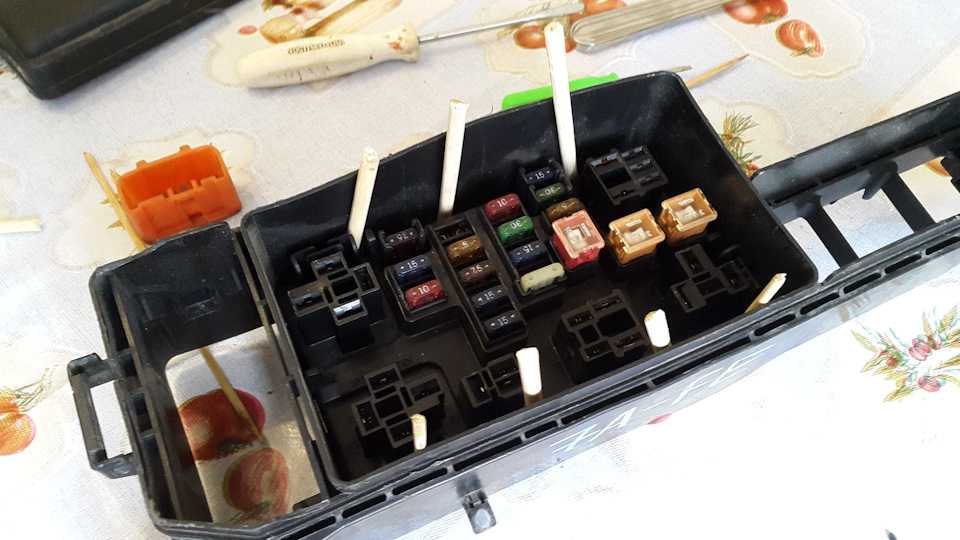

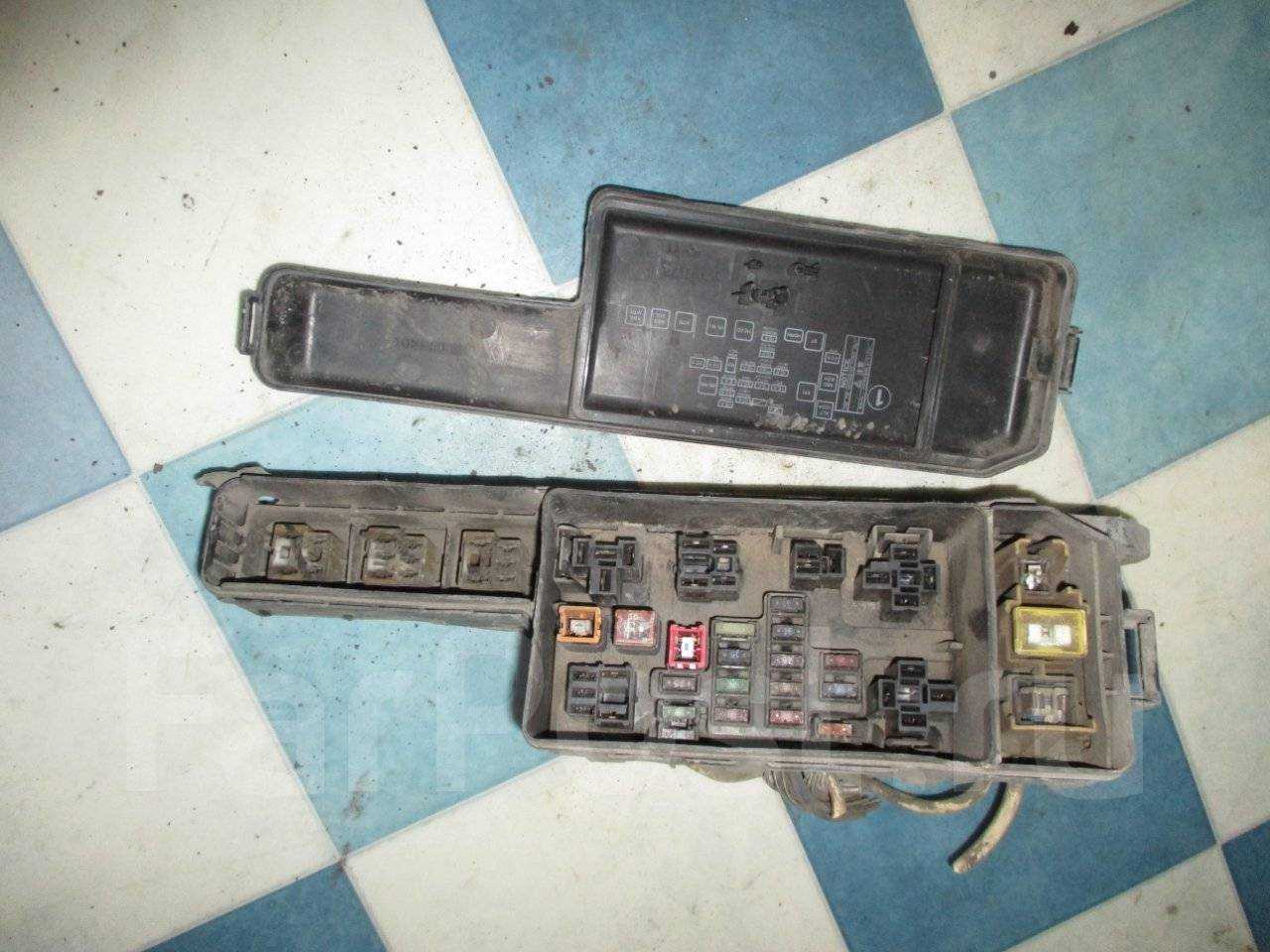

Открываем подкапотное пространство, находим корпус блока предохранителей. Нажимаем на фиксатор.

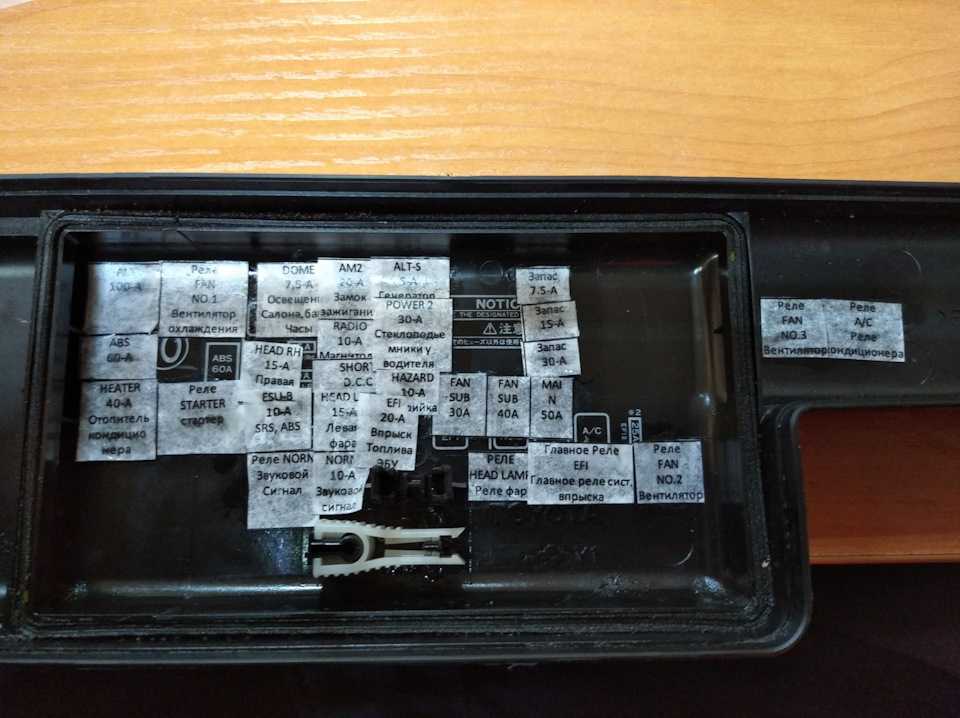

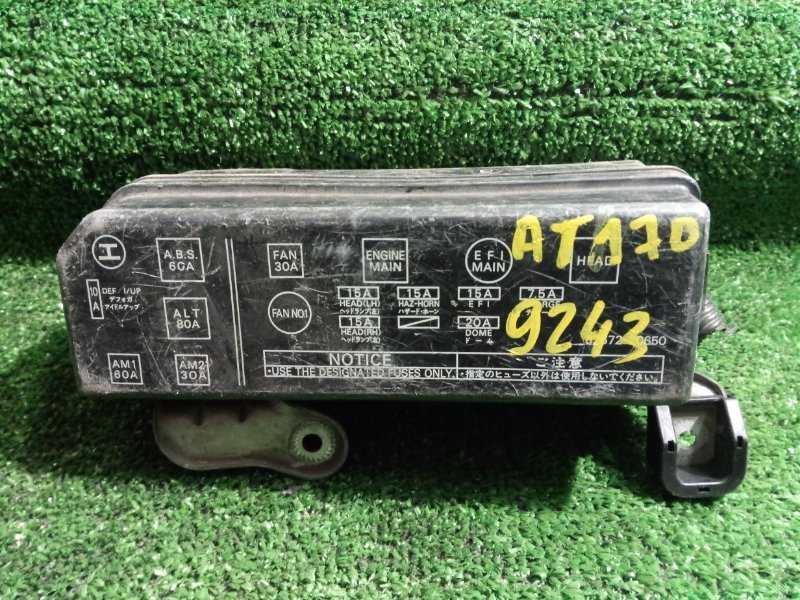

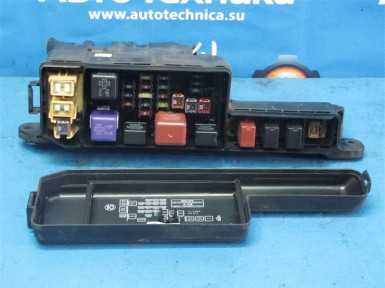

Снимаем защитную крышку. К слову, на ней можно увидеть подробную схему расположения элементов.
Извлекаем старую деталь, на ее место вставляем определенный новую

Важно, чтобы он была точно идентична предыдущей по всем показателям.
Возвращаем крышку блока на место и закрепляем ее.

Процедура аналогична и для блока, располагающегося в салоне. Находим его и нажимаем на защелку, чтобы снять крышку. На ней также будет схема расположения деталей. Заменяем поврежденную запчасть, предварительно достав перегоревшую, и закрываем крышку.

Не забудьте проверить систему перед поездкой. При повторном перегорании без видимых причин лучше сразу же отправляться в автомастерскую.

Видео с примером замены

Блоки в салоне

Расположение

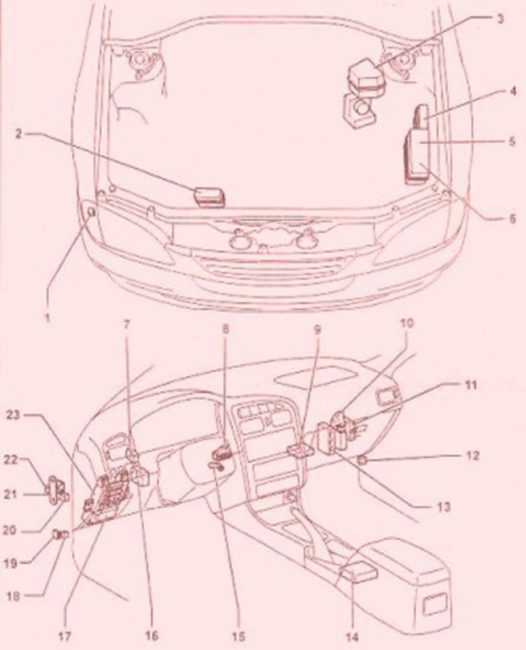

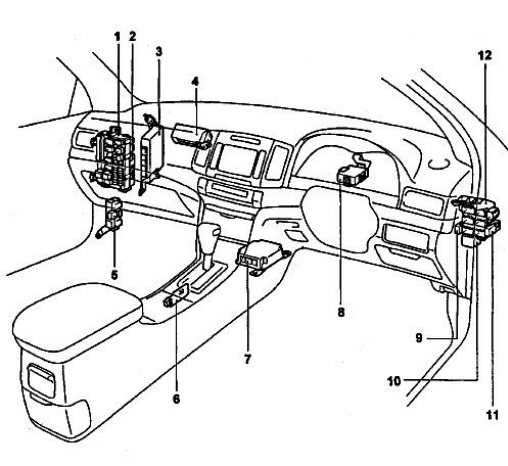

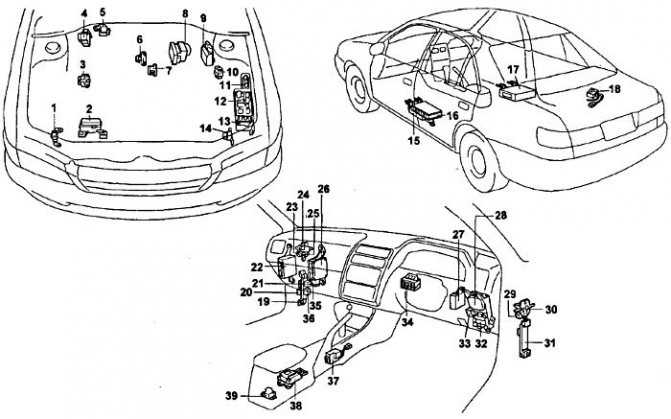

Общая схема расположения электронных блоков управления

Описание

1. монтажный блок предохранителе и реле под панелью приборов
2. блок управления MULTIPLEX
3. электронный блок управления двигателем
4. электронный блок управления кондиционером
5. реле топливного насоса
6. электронный блок управления блокировкой селектора
7. блок управления SRS
8. электронный блок системы парковки
9. реле противотуманных фар
10. реле-прерыватель указателей поворота
11. реле антиобледенителя щеток
12. центральный монтажный блок.

Блок предохранителей и реле

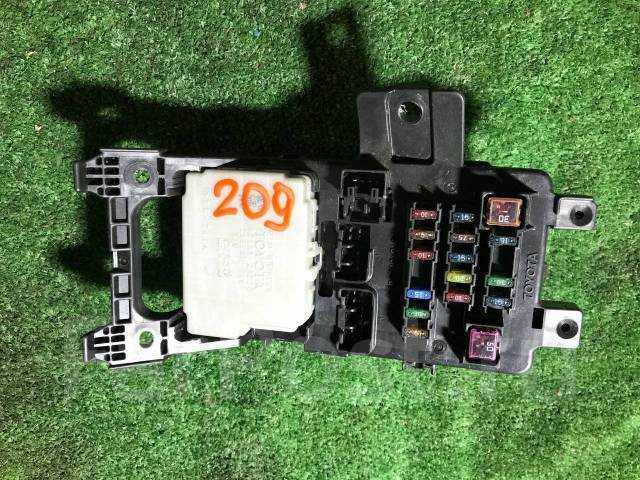

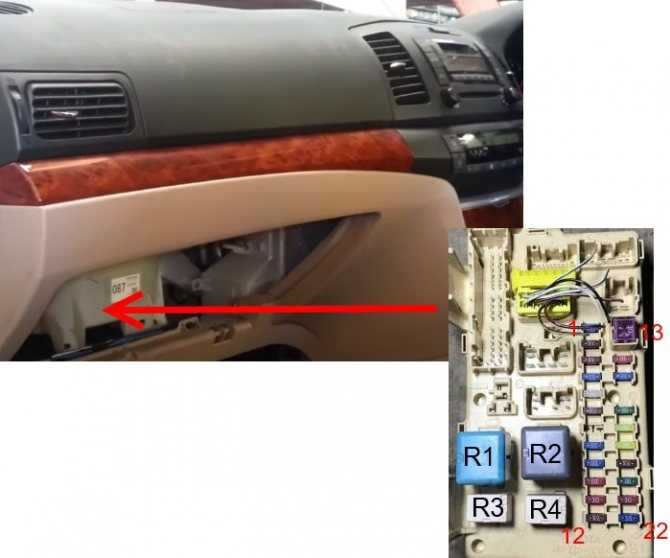

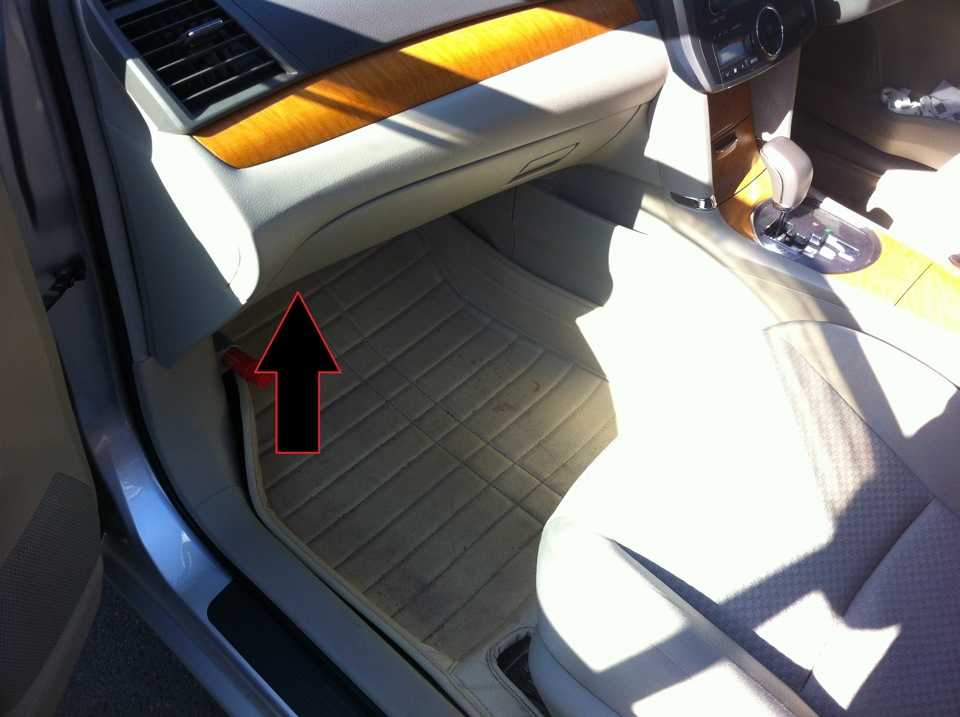

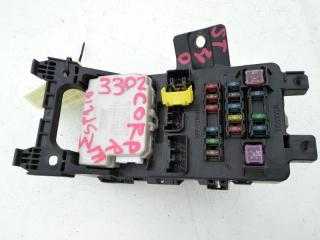

Монтажный блок предохранителей и реле находится в салоне под панелью приборов слева.

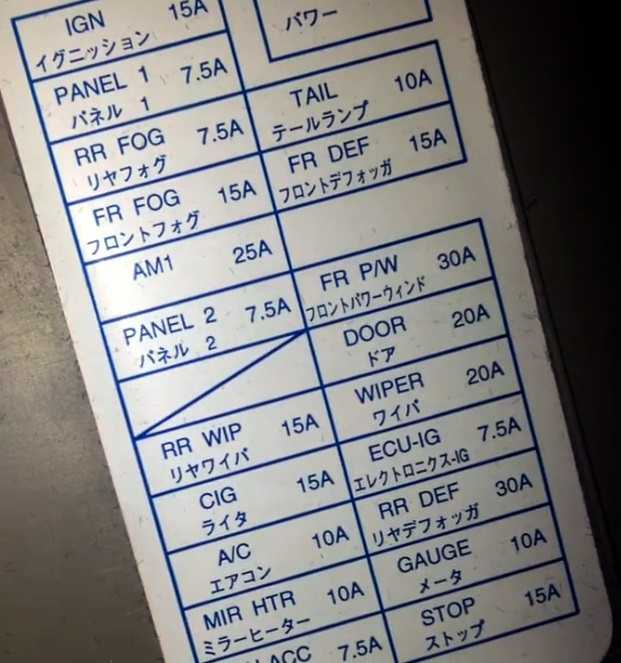

Пример обозначения с обратной стороны крышки.

Назначение

1 IGN 15А	система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
ABS подушки безопасности и преднатяжители ремней безопасности
2 PANEL1 7,5А	лампы освещения салона
3 RR FOG 7,5A	противотуманные фары (задние)
4 FR FOG 15A	противотуманные фары (передние)
5 АМ1 25А	система запуска
6 PANEL2 7,5А	аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системы) и система заднего обзора
противотуманные фары
подсветка
кондиционер
7	—
8 RRWIP 15A	очиститель и омыватель заднего стекла
9 CIG 15А	прикуриватель
10 A/C 10A	электропривод вентиляторов (модели с двигателем 1AZ-FSE)
система предупреждения о не пристегнутом ремне безопас­ности и ослабления натяжения
кондиционер
обогреватель заднего стекла и обогреватель зеркал
11 MIRHTR 10А	обогреватель заднего стекла и обогреватель зеркал
12 ECU-ACC 7,5А	система MULTIPLEX
электропривод зеркал
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
лампы освещения салона
кондиционер
13 PWR 30А	электропривод стеклоподъемников
14 TAIL 10А	система MULTIPLEX
система предупреждения об ос­тавленном в замке зажигания клю­че и не выключенном освещении
комбинация приборов
габариты
система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE)
15 FR DEF 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
антиобледенитель щеток
16 FR P/W 30А	электропривод стекло подъемников
17 DOOR 20А	система MULTIPLEX
центральный замок
18 WIPER 20А	очиститель и омыватель заднего стекла
19 ECU-IG 7,5А	система зарядки
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE
электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS
блокировка переключения
система предупреждения о непристегнутом ремне безопас­ности и ослабления натяжения
аудиосистема (модели с навигационной системой) и система заднего обзора
система парковки
20 RR DEF 30А	обогреватель заднего стекла и обогреватель зеркал
21 GAUGE 10А	система зарядки
Система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и пред натяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стекло подъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопас­ности и ослабления натяжения
комбинация приборов
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
фонари заднего хода
указатели поворота и аварийная сигнализация
лампы освещения салона
очиститель воздуха*1
антиобледенитель щеток
система парковки
22 STOP 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
блокировка переключения
стоп-сигналы

• R1 — Реле отопителя
• R2 — Реле IGN
• R3 — Реле обогревателя заднего стекла
• R4 — Реле габаритов

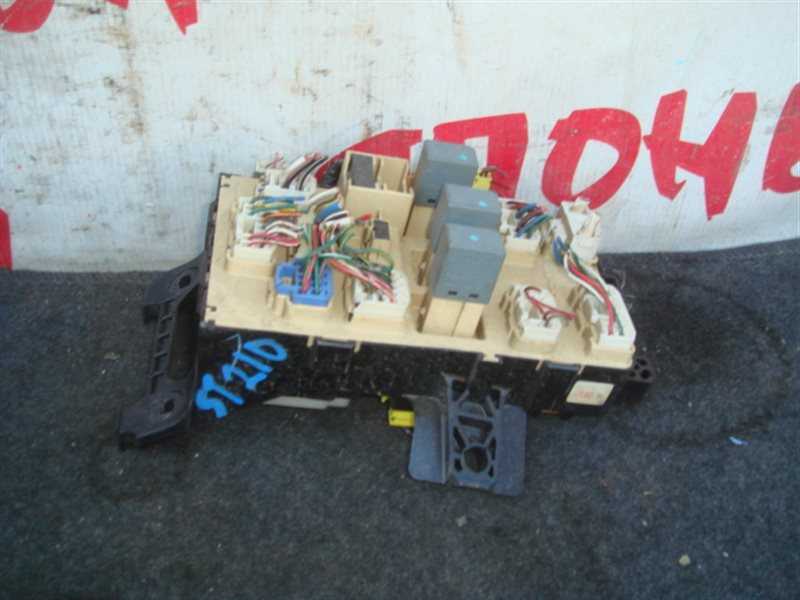

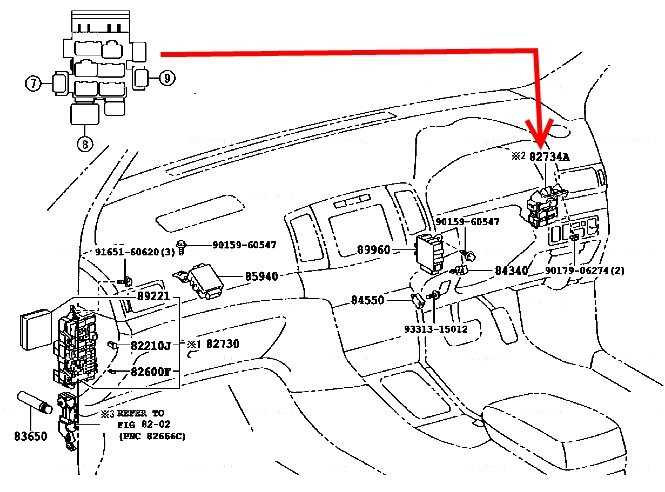

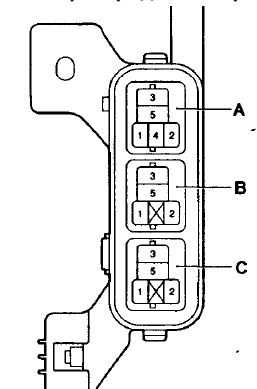

Центральный блок

На схеме обозначен под цифрой 12.

Расшифровка

• 7 — Реле противотуманных фар
• 8 — Реле указателей поворотов (на общей схеме обозначен под цифрой 10)
• 9 — Реле очистителя лобового стекла

Реле, выключатели и компьютер на Premio ZRT260

ToyotaPremioZRT260ZRT260-AEXEPЭлектрикаРеле, выключатели и компьютер

Для определения оригинального номера запчастинажмите на код требуемой запчасти на схеме.

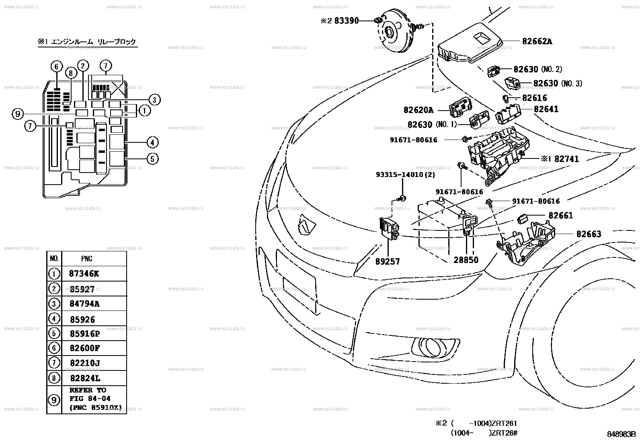

Схема 3

(0705- )ｴﾝｼﾞﾝﾙｰﾑ ILLUST NO. 2 OF 7 Открыть схему в полный размер Вернуться в начало страницы

Нажмите на номер детали на схеме или на название детали в списке: 28850 SENSOR ASSY, BATTERY CURRENT82663 COVER, RELAY BLOCK, LOWER82661 COVER, RELAY BLOCK, NO.182741 BLOCK, ENGINE ROOM RELAY84794A RELAY, FR WIPER DEICER85916P RELAY, HEADLAMP85926 RELAY, HEADLAMP DIMMER85927 RELAY, COOLING FAN87346K RELAY, PTC HEATER89257 COMPUTER, COOLING FAN9167180616 ** Std Part82641 RELAY, INTEGRATION NO.182616 PULLER, FUSE82620A BLOCK ASSY, FUSIBLE LINK82630 HOLDER ASSY, FUSE82662A COVER, RELAY BLOCK, UPPER, NO.182600F FUSE, FUSE BLOCK82210J FUSIBLE LINK82824L PIN, SHORT9331514010 ** Std Part** 84-0483390 SWITCH ASSY, VACUUM WARNING

Схема 4

(0705- )ｶｳﾙ ILLUST NO. 3 OF 7 Открыть схему в полный размер Вернуться в начало страницы

Нажмите на номер детали на схеме или на название детали в списке: 9015960613 ** Std Part84340 SWITCH ASSY, STOP LAMP89650 COMPUTER ASSY, POWER STEERING81980 FLASHER ASSY, TURN SIGNAL84345 ADJUSTER, STOP LAMP SWITCH MOUNTING84550 SWITCH ASSY, PARKING BRAKE89111 COMPUTER, NETWORK GATEWAY82861 BRACKET, COMPUTER INTEGRATION, NO.19167380616 ** Std Part85916L RELAY, REAR FOG LAMP28371 RELAY, IGNITION, NO.128300 RELAY ASSY, STARTER85930G RELAY, ACC85916D RELAY, FOG LAMP28300D RELAY, STARTER CUT82210J FUSIBLE LINK82600F FUSE, FUSE BLOCK9415180600 ** Std Part9011906952 ** Std Part9331314010 ** Std Part82730 BLOCK ASSY, INSTRUMENT PANEL JUNCTION82673B BRACKET, JUNCTION BLOCK82673A BRACKET, JUNCTION BLOCK82817H PROTECTOR, WIRING HARNESS82673C BRACKET, JUNCTION BLOCK9017906110 ** Std Part91631B0618 ** Std Part82821D COVER, CONNECTOR83650 FUSEE89960 COMPUTER ASSY, HEADLAMP LEVELING9167180616 ** Std Part895A1 RELAY, STOP LAMP CONTROL827111E320 ** Std Part9017906264 ** Std Part

Схема 5

(0705- )ｲﾝｽﾄﾙﾒﾝﾄﾊﾟﾈﾙ ILLUST NO. 4 OF 7 Открыть схему в полный размер Вернуться в начало страницы

Нажмите на номер детали на схеме или на название детали в списке: 84751 SWITCH, SEAT HEATER82223F WIRE, SWITCH81851C LAMP ASSY, INDICATOR84152 SWITCH, HEADLAMP LEVELING84794 SWITCH, FR WIPER DEICER89611 SWITCH, PUSH START84330 SWITCH ASSY, HAZARD WARNING SIGNAL** 84-1784870A SWITCH ASSY, OUTER MIRROR85500 LIGHTER ASSY, CIGARETTE85520 KNOB AND ELEMENT ASSY, CIGARETTE LIGHTER85500F CAP, CIGARETTE LIGHTER BULB85500B BULB, CIGARETTE LIGHTER84986 SWITCH, VEHICLE STABILITY CONTROL

Замена предохранителей своими руками

Простота конструкционного расположения обоих блоков предохранителей позволяет с легкостью заменить неисправные предохранители даже в случае поломки автомобиля на трассе.

Весь фронт работ по обслуживанию электротехнической части транспортного средства не требует наличия профессиональных навыков в ремонте авто и займет всего 15-20 минут свободного времени.

Из инструментов для замены предохранителей на Toyota Avensis потребуется только плоская шлицевая отвертка и пассатижи либо специальный съемник для демонтажа деталей.

Процедура замены поврежденных предохранителей происходит по следующему алгоритму действий:

• Для начала в обязательном порядке необходимо обеспечить питание транспортного средства – достаточно будет откинуть обе клеммы от аккумулятора автомобиля. Помните, замена предохранителей при подключенной к магистральной цепи электропитания аккумуляторе может привести к скачкам напряжения, которые приведут к выходу из строя самих предохранителей или даже оборудования машины, что значительно увеличит стоимость обслуживания авто;
• Далее после демонтажа клемм или АКБ требуется под капотом найти блок предохранителей – на авто, ориентированных для европейского рынка деталь находиться по правую сторону от двигателя. Для демонтажа крышке на блоке предохранителей придется отщелкнуть с помощью шлицевой отвертки фиксирующие пистоны. При этом требуется не повредить фиксаторы – в противном случае блок с предохранителями перестанет быть герметичным;
• Затем визуально осматриваем все предохранители и выявляем неисправные. Поверженные элементы будут иметь следы оплавления на корпусе, а также иметь треснутую пропускную пластину;
• Поврежденные элементы демонтируем с помощью специального съемника или обычных пассатижей, после чего устанавливаем в посадочную ячейку новый элемент, легко надавливая до появления характерного щелка;
• После успешной замены закрываем блок на пластиковые защелки и переходим в салон транспортного средства для замены внутреннего блока. Находиться салонный блок по левую сторону от руля и предназначен для защиты от перенапряжения модулей оборудования из комплектации автомобиля;
• При завершении процедур по обслуживания подключаем обратно АКБ и проверяем работоспособность всех функций в автомобиле.

Важно знать! Строго не рекомендуется подключить в систему предохранители большей номинальной мощности, нежели разрешено с завода – подобная замена серьезно снижает эффективность защиты транспортного средства от перенапряжения и может стать причиной выхода из строя электротехнического оборудования авто и дорогостоящего ремонта в ближайшем будущем. Не экономьте на предохранителях и своевременно обслуживайте всю электрику авто – это позволит существенно увеличить ресурс авто

Не экономьте на предохранителях и своевременно обслуживайте всю электрику авто – это позволит существенно увеличить ресурс авто.

Электрические схемы Toyota caldina | Автомобиль Toyota

Электро схема климат контроля калдина, Японского автомобиля

Схема управления кондиционером Toyota RAV4 2012.

Как читать схему проводки автомобиля

Работа корректора фары Toyota Caldina

Caldina ET196 Jewish style. Видео поймут те, кто владел рессорной калдиной

Ремонт блока управления стеклоподъемниками и центральным замком Toyota Caldina, Carina, Corona, Prem

Система зарядки Тойота 2. Реле регулятор

обучение стеклоподъёмников на тойоте королла

Задний дворник тайота-пробокс своими руками электро схема .

Замена фишки генератора 3S-FE

Также смотрите:

• Радиатор охлаждения двигателя Тойота корона премио
• Toyota Corolla управление на руле
• Toyota hiace 1992 год
• Toyota dyna 1996 отзывы
• Колесные диски Toyota carina
• 2din рамка Toyota yaris
• Ремонт фар Toyota auris
• Чистка дроссельной заслонки Toyota Corolla e120
• Проблемы Тойота венза
• Бампер для Toyota hilux surf
• Газовая установка на Toyota highlander
• Toyota tercel 1986 года
• Toyota Corolla магнитола в штатное место
• Накладки на пороги Toyota Corolla e12
• Подключение кнопок руля Toyota Corolla

Главная » Популярное » Электрические схемы Toyota caldina

Поэтапная инструкция замены предохранителя прикуривателя Тойота Королла

Стоит сказать, что прочитав инструкцию, Вы поймете, что вопрос «как заменить предохранитель прикуривателя Тойота Королла?» имеет очень простой ответ. Поэтому сразу настройтесь на легкий и быстрый ремонт.

1. Начало работы – это идентификация самой панели предохранителей. В авто Тойота Королла она расположилась под рулевой колонкой, от центра в сторону к левой двери. Перед тем, как начать ремонт, постелите специальный коврик, на который Вы сможете лечь и не запачкаться. Заглянув под рулевую колонку, можно увидеть панель салонных предохранителей. Она небольшого размера и перепутать ее, с чем либо, Вы не сможете.
2. Возьмите необходимые инструменты.
3. Внимательно изучите крышку панели – на ней изображены значки, которые помогут Вам быстро найти нужный предохранитель. Необходимый нам обозначается кодом «CIG» — его значение равно 15 амперам. Это в большинстве случаев порядковый номер 23.
4. Снимите крышку консоли и, ориентируясь по схеме, отыщите интересуемый предохранитель. В базовой комплектации он имеет пластмассовую головку, окрашенную в синий цвет.
5. При помощи пинцета вытащите перегоревший электропредохранитель.
6. Осмотрите контакты – если при визуальной диагностике были выявлены следы окисления, необходимо зачистить гнездо.
7. Вставьте новый предохранитель.
8. Теперь нужно проверить результат своей работы – вернитесь в салон и включите прикуриватель. Если проблема решена, закрепите крышку консоли предохранителей салона и снова наслаждайтесь полным комфортом Вашего автомобиля.

Если же ни прикуриватель, ни часы или иные приборы не работают, то причина кроется в проводке, ремонтом которой должны заниматься исключительно профессионалы, имеющие необходимое оборудование.

https://

История модели

Тойота Авенсис дебютировала осенью 1997 года, заменив модель Carina E. Через два года в линейке двигателей появился 2-литровый дизель D-4D. В 2000 году Авенсис претерпел рестайлинг: немного изменились передние фары и задние фонари, а значок Toyota переехал с капота на радиаторную решетку. Производство Toyota Avensis первого поколения было завершено в 2003 году, уступив место следующему поколению Авенсис.

Toyota Avensis I 2000-2002

R4 1.6 (101 — 110 л.с.)

R 4 1.6 VVT-I (110 л.с.)

R 4 1.8 VVT-I (129 л.с.)

R4 2 0 VVT-I (150 л.с.)

R 4 2.0 TD (90 л.с.)

R 4 2.0 D-4D (110 л.с.)

Среди бензиновых двигателей все агрегаты достойны внимания, за исключением самого слабого 1,6-литрового мотора. Этот двигатель слишком мал для такого большого автомобиля. К тому же зачастую приходится менять датчики положения вала и лямбда-зонды. Первые Авенсисы с мотором 1,6 16V имели проблемы из-за прогорающей прокладки головки блока цилиндров. Кроме того мотор с чугунным корпусом имеет привод ГРМ ременного типа и склонен к износу цилиндров. Блок нового 1,6 16V VVT-i вылит из легких сплавов, привод ГРМ получил практически вечную цепь, а стенки цилиндров стали более устойчивыми к износу.

Toyota Avensis I 1997-2000

С особой осторожностью следует подходить к вопросу приобретения автомобиля с двигателем VVT-i. Первые экземпляры после рестайлинга зачастую имели проблемы с системой изменения фаз газораспределения

Toyota Avensis I 2000-2002

В автомобилях с бензиновыми двигателями при больших пробегах часто выходит из строя прерыватель-распределитель зажигания. Кроме того с «возрастом» моторы начинают понемногу брать масло.

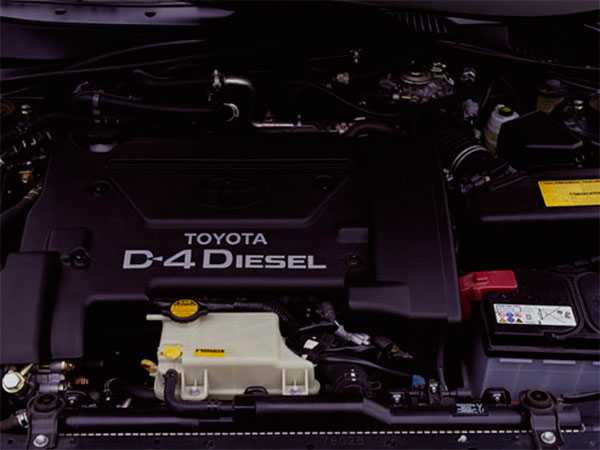

90-сильный TD, пусть не радует своей динамикой и приятной тишиной, но зато не преподносит неприятных сюрпризов. Чего не скажешь о D-4D: приходится менять отказавшие форсунки, турбокомпрессор, а порой и слишком нежный двухмассовый маховик.

Где Находятся Предохранители На Форд Фокус 1

Электрооборудование Focus 1 изготовлено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к корпусу и агрегатам автомобиля, выступая в качестве второго («отрицательного») провода. Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В. Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (управление блокировкой вала) с блокировкой).

Что касается времени простоя двигателя, то что остается для нашего клиента, так это потребители с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем. Также при работающем двигателе аккумулятор заряжается.

Нашим заказчиком остаются электронные схемы Focus 1 (не считая цепи питания стартера), защищенные от перегрузки предохранителями, установленными в 2 монтажных блоках. Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок. под капотом. Крупные потребители электроэнергии (фары, электрические вентиляторы радиаторных двигателей и т. Д.) Подключаются через реле, установленные в тех же блоках.

Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности во время лобового удара.
