Регулируем развал-схождение своими руками: пошаговая инструкция

Основные понятия

Если рассматривать понятие развала схождения, то оно означает, как колесо у машины будет установлено по вертикали. В случае если верхний край у колеса выведен наружу, то данный факт означает, что развал является положительным. Если же край колеса уходит внутрь, значит, развал отрицательный, и обозначается он соответствующим образом: «-».

На схема схождение (а) и развал (б)

При неправильной регулировке развала, а если быть точными, то при регулировке развала только переднего колеса, в момент перемещения автомобиль может уносить в сторону, это определяется достаточно просто – водитель снимает руки с руля, и автомобиль «уводит».

Что же касается схождения, то оно показывает, каким образом могут сходиться колеса между собой относительно дороги. Если рассматривать автомобили с задним приводом, то их колеса размещены под положительным углом, а вот на переднем приводе угол определяется отрицательным показателем. Такая регулировка необходима для того, чтобы в момент перемещения и при дальнейшей езде колеса могли выровняться и уже дальше держаться в таком же положении. Безусловно, от неправильной регулировки схождения быстро изнашиваются шины и другие элементы авто, поэтому автомобилист должен внимательно относиться к своему автомобилю и своевременно регулировать развал схождение самостоятельно или с помощью специалистов.Износ шин при правильной и неправильной регулировке

Когда рекомендуется проводить развал – схождение Ваз 2109

Различные источники рекомендуют проводить регулировку при пробеге примерно 12-15 тысяч километров, или один раз в год. Иногда бывают случаи, когда приходится выполнять такую операцию досрочно. Причиной этого в большинстве случаев бывает состояние наших дорог. Достаточно один раз «поймать» хорошую выбоину, чтобы потребовалось проводить проверку и регулировку развала и схождения передних колёс.

Проведение работ по регулировке передних колес Ваз 2109

Если владелец планирует эксплуатировать без особых проблем свой автомобиль длительное время, то экономить на этой операции не стоит. После каждой замены шаровых опор, сайлентблоков, рулевых тяг, амортизаторов необходимо проводить проверку и регулировку развала и схождения колёс.

Износ шин при неправильном развале схождение Ваз 2109

Выполнить эту операцию сегодня достаточно просто. Нужно просто заехать в сервис, который выполняет такую операцию, и специалисты быстро и качественно выполнят эту работу. Но бывают случаи, когда такую работу необходимо выполнить самостоятельно в условиях гаража.

Как произвести регулировку — подробная инструкция

Прежде чем начать работу и приступить к регулировке развала схождение колес своими руками, водителю стоит провести диагностику ходовой. Если присутствуют неполадки, то делать дальнейший ремонт не имеет смысла. Подвеска в совокупности с элементами рулевого управления должны работать идеально. В противном случае регулировка будет пустой тратой времени. Водителю все равно придется устранять неисправности.

Установка развала

Под понятием «развал» подразумевается разница между расстояниями от условных точек. Когда нижняя часть колеса по отношению к верхней — выпуклая, то развал считается отрицательным, и наоборот. Чтобы правильно отрегулировать его, необходимо придерживаться правил:

 диски колес — ровные;

 оптимальное давление в шинах;

 узлы и шарниры, присутствующие в системе подвески, работают исправно;

 руль обладает свободным ходом.

Процедуру проводят в гараже, в котором есть смотровая яма. Также понадобятся различные инструменты, включающие в себя ключи, штангенциркуль, белый мел, телескопическую линейку и нить с плоским отвесом.

Приступаем к работе, ориентируясь на инструкцию:

 Автомобиль ставят на ровную площадку над ямой или на эстакаде. Выставить колеса ровно можно «на глаз».

 С помощью мела ставят метки на шинах в верхних и нижних боковых областях.

 Шнурок с отвесом прикрепляют к крылу. Он должна свисать параллельно диску.

 При помощи штангенциркуля нужно измерить расстояние от веревки до нижней части диска колеса. Чтобы убедиться в правильности собственных измерений, нужно прокрутить колесо и еще раз сделать замеры.

 Колесо прокручивают еще раз и снова проделывают замеры. Полученные данные сравнивают, в них не должно быть больших расхождений. Если это не так, значит, с ходовой есть проблемы и регулировка здесь не поможет.

 Угол развала для каждой марки авто свой. Этот показатель прописывается производителем.

 Убедившись в верности замеров, водитель должен снять колеса вместе с болтами крепления кронштейна стойки амортизатора к поворотному кулаку. Иногда болты закисают, поэтому их зачищают и смачивают жидкостью WD.

 После этого нужно подвигать кулак и выставить углы, ориентируясь на проведенные замеры. Болты и колеса ставят на место и заново замеряют параметры.

У транспортных средств с задним приводом могут наблюдаться погрешности. Норма углов развала колес у таких автомобилей составляет +1…+3 мм. У переднеприводных автомобилей этот показатель равняет -1…+1 мм.

Закончив работу, водителю стоит еще раз проверить затяжку болтов. Если неисправностей нет, то можно провести проверку выравнивания машины на дороге.

Не стоит забывать, что во время ремонта нужно делать замеры как минимум 3 раза. Если автолюбитель сделал все правильно, то его машина перестанет «уходить» в сторону, а шины не будут изнашиваться слишком быстро.

Работу придется провести заново, если автомобиль по-прежнему «уходит» с прямой траектории.

Установка углов схождения

Под понятием «схождение» подразумевается угол между направлением движения авто и поверхностью.  Регулировке подлежат как задние, так и передние колеса. Главной целью процедуры является снизить стирание шин.

Настройки схождения происходят аналогичным образом, что их регулировка развала. Однако сначала нужно провести подготовительные процедуры, смочив область под колесами мыльной водой. Можно также применить скользящие опоры

Это важно, поскольку во время операции второе колесо должно быть в неподвижном состоянии.

После этого авто устанавливают на исходную позицию, чтобы положение колес было прямым. Руль также стоит зафиксировать длинной рейкой, пристегнув ее стяжками.

Алгоритм регулировки проходит следующим образом:

 С внутренней стороны колеса рисуют отметины мелом.

 После этого нужно закрепить телескопическую линейку так, чтобы она не задевала узлов подвески. Двумя концами ее прикладывают к меткам. Нужно совместить указатель с нулем и зафиксировать его.

 Автомобиль откатывают слегка вперед, при этом линейка отходит назад. Шкала инструмента укажет разницу расстояния. Нормальным считается расхождение в 1 мм. Если данный показатель выше, то потребуется корректировка.

Корректирование производится регулированием длины рулевых тяг. Если значения уменьшились, то тяги нужно укоротить. Если, наоборот, разница увеличилась, то длину тяги также увеличивают. Данный способ отлично подходит для владельцев отечественных авто.

Сход развал – что это?

Развал колеса – это угол на центральную плоскость и плоскость дороги, все это будет влиять на сцепление с дорогой, а также возможность контролировать автомобиль. Конечно, если все будет настроено правильно, то и автомобиль будет правильно совершать маневры.

Сход развал – что это

Сходом называют разницу между точками задних и передних колес, чаще всего измеряют в градусах или миллиметрах. От этого параметра будет зависеть износ покрышек, и если его нет, то резина будет быстро изнашиваться.

Именно поэтому проводят процедуру развал схождение своими руками на ваз 2110, то есть регулировку всех представленных параметров, чтобы автомобиль обладал хорошей управляемостью. Чаще всего сегодня развал схождение проводят на специальных стендах.

Параметры развал схождения колес

А лет 20-30 назад, на «классике» развал схождение своими руками – это была норма. Тем более, что оборудование для развала схождения не требует особых знаний и навыков. Речь идёт о линейке регулировки угла схождения колес.

Но, вдруг, случится непредвиденное. Мобильный Интернет есть, а мастерской в округе, в которой есть оборудование для развала схождения, нет. Вот тут-то вам и пригодятся наши советы.

Совершенно нелишним будет пройти виртуальное обучение, развал схождение колес в котором мы опишем как мануал. Кроме того, вам поможет правильно сделать развал схождение видео, специально снятое нашими добровольными помощниками.

Прежде, чем производить процедуру регулировки развал схождения своими руками, конечно же нужно знать основные параметры, которые являются отправной точкой удачной регулировки колес.

Замена амортизатора, тюнинг подвески, или какой-то другой незначительный ремонт «ходовой», требует обязательной контрольной регулировки установочных углов колес.

Параметры для всех колес

Развал колес – это угол между вертикалью и непосредственной плоскостью вращения колеса. Отрицательный развал – это когда колесо направлено верхней стороной внутрь вертикали, а положительный, если верхняя сторона колеса направлена наружу.

Схождение колес – это угол между плоскостью вращения колеса и направлением движения. Измеряется схождение в градусах/минутах и в миллиметрах.

Параметры для управляемых колес

Продольный угол наклона оси поворота колеса (кастр) – это угол между проекцией оси поворота колес на продольной плоскости и вертикалью. Этот угол, если проведена правильная регулировка развал схождения, обеспечивает самовыравнивание колес за счет скорости. Для стандартных авто кастр  считается нормой в 6°

Угол поперечного наклона – это угол между проекцией оси поворота на поперечную плоскость и вертикалью. Он обеспечивает самовыравнивание колес за счет веса авто.

Мнение экспертаРуслан КонстантиновЭксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.Вообще рекомендуется проверять сход-развал не реже одного раза в год. Даже если нет к этому никаких предпосылок, очердная проверка не помешает. Определить необходимость этой процедуры несложно, зная характерные симптомы:

• при движении по ровной дороге машину уводит вправо или влево, если отпустить руль; • гул колёс на разных скоростях; • неравномерный износ протектора шин.

Также сход-развал проводится в обязательном порядке, если производился ремонт передней подвески, рулевого управления и несущих элементов кузова. В идеальных условиях для такой работы нужен специальный стенд, но покупать столь дорогостоящее оборудование для обслуживания личного автомобиля нецелесообразно. Для проведения схода-развала в гаражных условиях можно обойтись и без стенда. Для этого понадобится:

• смотровая яма (площадка должна быть идеально ровной); • большой прямоугольный треугольник (длина катета должна быть больше, чем расстояние от поверхности пола до верхней части диска колеса); • отвес со штативом; • специальная линейка для регулировки развала-схождения (можно заменить точной линейкой с миллиметровыми делениями); • хорошие знания геометрии (потребуется высчитывать угол на основе углов треугольника); • подходящий слесарный инструмент; • щётка с металлическим ворсом.

Кстати, линейку можно заменить лазерным дальномером, а вот угломеры и обычные транспортиры использовать не рекомендуется из-за неточности их показаний. Ну и конечно, потребуется терпение и свободное время. С другой стороны та же процедура на стенде в автосервисе занимает минимум времени и стоит недорого. Делать сход-развал своими руками или сэкономить время — каждый решает сам.

Зачем делают сход развал на ваз 2110

Но развал схождение часто проводят и в непредвиденных ситуациях:

  • При смятии диска, так происходит, когда влетаешь на высокой скорости в большую яму.
  • После проведения ремонта ходовой части.
  • Когда поменялся клиренс автомобиля.
  • В некоторых случаях автомобиль уносит в сторону при управлении.
  • Сильный износ резины на автомобиле.
  • Не поворачивается руль при прохождении поворотов.

Что дает прохождение данной процедуры?

  • Появляется хорошая управляемость у машины. Это проявляется при езде по прямой дороге, то есть, нет смещения.
  • Резина не будет сильно изнашиваться и тем самым можно снизить расход топлива.

Углы установки колес, на что влияет это значение

Ко


нструктивно подвеска большей части автомобилей имеет возможность регулировать сход-развал. Эта процедура необходима для того, чтобы по завершении замены, настройки деталей, человек за рулем машины получал удовольствие при поездке от правильно установленных передних колес. Кроме того, это один из важных факторов, определяющих безопасность движения. Специалисты при разработке проекта подвески передних, задних колес учли, что после каждого ремонта или замены изделий этого узла требуется регулировать углы наклона. Производителем заложены возможные отклонения от заданных параметров, имеющие минимальные значения, выражающиеся в единицах, долях угловых секунд. Обычно инженеры автомобильного производства говорят о нескольких углах установки. Они оказывают большое, а, точнее, решающее значение на динамику, управляемость и экономичность при эксплуатации машины.

Их перечень выглядит следующим образом:

  1. развал;
  2. сход (схождение);
  3. кастер и др;

Первый параметр представлен в виде угла наклона колес относительно полотна дороги. Он бывает положительный (верхняя сторона ската направлена вверх и наружу) и отрицательный (верхняя часть его наклонена внутрь). Каждое из этих положений имеет плюсы, минусы. Правильный наклон передних колес, нужен для обеспечения хорошего сцепления с дорожным покрытием и стабильного управления. Угол схождения надо понимать, как разницу расстояний, измеряемых по нижним и верхним точкам колес. Признаком отклонения от регламентируемых производителем показателей бывает ускоренный сильный износ, ведущий к частой замене покрышек и увеличению расхода топлива. Схождение измеряется в миллиметрах, а также градусах/минутах. Кастер — продольный угол наклона шкворня, он нужен для стабилизации управления и самовыравнивания колес.

Проверка и регулировка углов установки колес Ваз 2105 Жигули

/ VAZ/ vaz-2105/ Ходовая часть/ Передняя подвеска/ Проверка и регулировка углов установки колес

Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. Предупреждение

Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие значения:

Развал
0° 30’ +40’
–30

Продольный угол наклона оси поворота

+1°
–1°30’

Схождение

1 – 7 мм

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

Развал 0° 30’ ± 20’ (0° 5’ ± 20’)
Продольный угол наклона оси поворота 4° ± 30’ (3° 30’ ± 30’)
Схождение 2 – 4 мм (3 – 5 мм)*

* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой. Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0° 30’.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах; – осевой зазор в подшипниках ступиц передних колес; – исправность амортизатора (отсутствие заклинивания штока); – радиальное и осевое биение шин; – зазор в верхних шаровых шарнирах подвески; – свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника. После установки автомобиля на стенд непосредственно перед контролем углов “прожмите” подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Очередность проверки и регулировки углов установки колес следующая:

– угол продольного наклона оси поворота; – угол развала; – схождение.

Изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах

Количество шайб, добавленных в пакет или изъятых из него Развал колеса Продольный угол наклона оси поворота колеса
передний болт задний болт толщина шайб, мм
0,5 0,8 0,5 0,8
+1 +1 –(7–9) –(11–14)
–1 –1 +(7–9) +(11–14)
+1 –(18–20) –(29–32)
–1 +(18–20) +(29–32)
+1 –(7–9) –(11–14) +(18–20) +(29–32)
–1 +(7–9) +(11–14) –(18–20) –(29–32)
–1 +1 –(7–9) +(11–14) +(36–40) +(52–64)
+1 –1 +(7–9) –(11–14) –(36–40) –(52–64)

Угол продольного наклона оси поворота

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.Угол развала передних колес
ПОРЯДОК ВЫПОЛНЕНИЯ
Схождение передних колес
ПОРЯДОК ВЫПОЛНЕНИЯ

Как понять, что на машине срочно нужно делать развал-схождение

По правилам дорожного движения каждый владелец должен контролировать техническое состояние своего автомобиля. Именно он знает пробег, условия эксплуатации, его поведение на дороге. Внимательный водитель всегда сможет определить момент, когда нужно делать развал-схождение. Это можно определить по многим признакам.

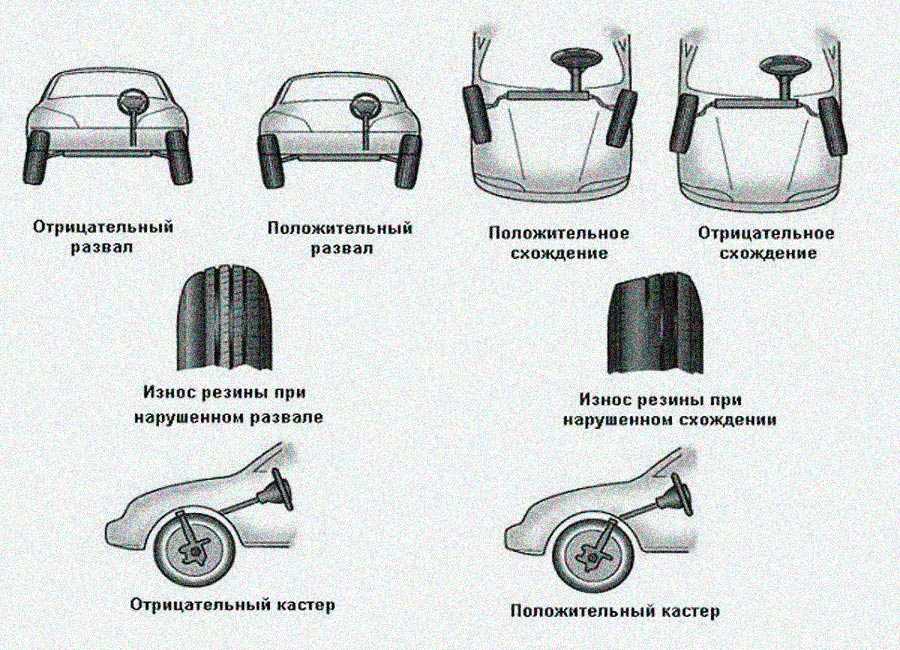

4 схемы неотрегулированного развала-схода

По протектору

По внешнему виду резины авто можно определить положительный или отрицательный развал колеса:

  1. В первом случае «съедается» внешняя сторона.
  2. Во втором – внутренняя часть протектора.

Из-за неравномерного распределения нагрузки на шины управляемость автомобиля значительно ухудшается, поэтому нужно незамедлительно обратиться в профессиональную автомобильную мастерскую для исправления ситуации.

По положению и отклику руля

Если колеса на задней оси автомобиля будут отличаться по направленности развала, то при прямолинейном движении рулевое колесо будет отклоняться в какую-нибудь сторону. Кроме того, такое явление может быть следствием смещения задних колес.

Слишком большое значение угла развала может проявляться через «тугой руль». При таких обстоятельствах для поворота рулевого колеса приходится прилагать максимальные усилия. Это может сопровождаться отсутствием признаков неравномерного износа.

С другой стороны, такая ситуация в своей основе может иметь следующие причины:

  • установленные шины, ширина которых превышает допустимые для конкретного авто;
  • низкое давление внутри шин;
  • слишком сильная затяжка маятникового рычага или рулевой рейки.

Если проверка не выявила перечисленных выше недостатков, то тогда можно смело обращаться на СТО для регулировки развала-схождения колес.

Еще одним проявлением неправильного положения колес является ситуация, когда рулевое колесо после поворота не возвращается в исходное положение. Водителю при таких обстоятельствах приходится прикладывать определенные физические усилия. Данная ситуация может быть вызвана недостаточным уровнем жидкости внутри бачка гидравлического усилителя руля, перетянутой рулевой рейкой или неисправностью ее деталей

На эти моменты также стоит обратить внимание

По звукам от колес

Если передвижение автомобиля сопровождается выраженным шумом покрышек, то это может свидетельствовать о неправильной регулировке колесных пар. При таких обстоятельствах из-за разного износа шин сопротивление качению увеличивается, поэтому появляется такое звуковое сопровождение. Такое явление может быть вызвано перекачанными шинами.

Визг от покрышек может появляться на поворотах на небольшой скорости при обычных погодных условиях. Это зачастую вызвано плохим контактом резины с поверхностью дороги из-за сильного износа шин или проблемами со сходом-развалом.

Занос в сторону

Если машину при прямолинейном движении тянет в сторону, то это напрямую может свидетельствовать о неправильном положении ее четырех колес. Чтобы убедиться в этом, можно разогнаться на пустой трассе до 30-40 км/час, а затем отпустить рулевое колесо.

К такому явлению могут привести и другие причины:

  • различия рисунка протекторов ведущих колес;
  • выход из строя клапана гидравлического усилителя руля;
  • неравномерный износ резины;
  • поломка различных узлов, деталей подвески;
  • разное давление внутри шин.

Если перечисленные выше недостатки выявить не удалось, то дело в неправильном развале-схождении.

Машину может уводить в сторону во время торможения. Это чаще всего говорит о разнице в углах установки автомобильных колес. Авто при этом разворачивает по направлению к меньшему углу продольного наклона шкворня. Этого может не происходить в случае торможения при прямолинейном движении автомобиля. С другой стороны, данная проблема нередко появляется при попадании воздуха в тормозную систему, поломке тормозного цилиндра с одной стороны.

Из-за неправильного угла установки колес при наезде даже на небольшую кочку машину сильно уводит в сторону. Это может происходить также из-за неисправных амортизаторов, сломанных элементов рулевого управления. Для точной диагностики лучше проверить эти пункты.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

  1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
  2. Давление в шинах;
  3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента :)

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

  1. Перед началом регулировки развала машина должна стоять на ровной площадке.
  2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
  3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
  4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
  5. Проделайте тоже самое на втором колесе и запишите результат.
  6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
  7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
  8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
  9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
  10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

  1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
  2. Ключом на 24 вращайте муфту для изменения длины тяги.
  3. Не забывайте следить за горизонтальным положением спицы руля.
  4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
  5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Как отрегулировать развал-схождение своими руками?

Многих автовладельцев интересует, как сделать регулировку колес своими руками. Их можно понять, ведь не всегда есть автосервис с необходимой техникой в ​​нужный момент.

Но прежде чем перейти к описанию, которое является обязательным для любой автомобильной процедуры, необходимо уточнить несколько моментов:

  • Что такое регулировка углов установки колес?
  • Зачем нужна такая корректировка?
  • Когда следует регулировать развал?
  • Что может потребоваться для выполнения работы?
  • Алгоритм одинаков для всех автомобилей?
  • Как осуществляется регулирование?

Только тогда вам станет ясно, сможете ли вы справиться с задачей самостоятельно.

Опасно ли ездить без регулировки

Автомобиль будет заметно хуже вести себя при прямолинейном движении и на поворотах. Из-за сбитых углов авто будет сильно уводить в сторону, поэтому водителю придется прилагать максимум усилий для удержания рулевого колеса, которое попросту не возвращается в исходное положение.

Неправильная настройка схождения может стать причиной аварии транспортного средства, поскольку управление им заметно осложняется.

Таким образом, своевременное обслуживание автомобиля является важной задачей. Правильный развал-схождение повышает уровень безопасности автомобиля на дороге

Сход развал своими руками ваз 2121 : 2 комментария

Здравствуйте скажите какое количество шайб должно быть на верхнем рычаге нива21214.

именно то, которое необходимо для правильной регулировки.

Углы развала-схождения колес автомобиля конечно отрегулировать своими силами, используя средства находящиеся под рукой и обыкновенные приспособления. Тут материале вы узнаете что же на самом деле, как сделать развал-схождение без помощи других своими руками, и с какими трудностями в большинстве случаев сталкиваются при регулировке углов установки колес.

Некорректная регулировка развала-схождения может являться предпосылкой, к примеру, резвого износа покрышек, либо того, что при движении по прямой машину будет уводить на лево иначе говоря на право.

В нижней части этой статьи имеется видео, в каком тщательно поведано и показано что остается сделать нашему клиенту, что необходимо знать о развале-схождении.

В начале необходимо разобраться с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как у них зависит поведение машины на трассе?

Разрушение – это угол меж вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол меж направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

  • У заднеприводных автомобилей колеса являются немного направлены между собой – это именуется положительное схождение. В движении они разъезжаются и становятся параллельно.
  • У переднеприводных – напротив, схождение является отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень изредка нуждается в корректировке, только на поновой собранной фронтальной подвеске из новых деталей, потому его регулировку мы рассматривать здесь мы не будем.

Смотрите:

Ремонт подвески по другому управляющего управления (смена тех же амортизаторов по другому управляющего шарнира) ведет к значительному изменению установочных углов колёс. Каждодневная эксплуатация автомобиля также с течением времени заносит свои коррективы в эти характеристики, потому временами необходимо в регулировке развала-схождения.

Как самому сделать схождение на Ниве.

Регулировать развал-схождение предпочтительнее пару раз за год, при сезонной смене покрышек. За этот период времени многократно угодишь в яму либо наедешь на бордюр, от каких факторов ходовая расшатывается и углы меняются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем набор новейшей резины.

В 1955 году южноамериканский инженер Ли Хантер разработал 1-ый щит для регулировки развала-схождения. Датчики, установленные в движении, посылали сфокусированные световые лучи и точно определяли углы. Потому щит именовался оптическим. Однако уже в 1969-ом его подключили к компу, в 1995 году для измерения и регулировки углов стали в первый раз использовать 3D технологии.

Правда русские автовладельцы управлялись безо всяких щитов и компов – с использованием гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения в кустарных условиях.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
