Предназначение, признаки неисправности, замена и ремонт датчика (регулятора) холостого хода (рхх) ваз 2114

Как осуществляется замена датчика своими руками

Не стоит думать, что заменить поломанный элемент будет трудно, данный процесс сможет выполнить даже начинающий автолюбитель, который хоть немного разбирается в автомобилях. Процесс замены осуществляется поэтапно:

• тщательным образом устраняются различные загрязнители, которые могут попасть в автомобильный воздушный клапан;
• таким же образом очищается седло клапана;
• производится замена пришедшего в непригодность кольца;
• все детали тщательно смазываются автомобильным маслом.

Данный вид преобразователя не рекомендуют ремонтировать, лучше сразу купить новую деталь, тем более что ее себестоимость вполне приемлема для потребителя.

Немного про холостой ход автомобиля

Холостым ходом называют работу силового агрегата в статичном положении автомобиля, то есть, когда авто неподвижно, и включена нейтральная передача.

При такой работе двигателя, нагрузка на него мизерная, и, значит, расход горючего невелик. Холостой ход обычно применяется для прогревания системы в зимние морозы, чтобы разогнать масло и не допустить замерзания. Также этот режим применяется при невозможности отключения мотора.

При нормальной работе холостого хода, стрелка тахометра указывает на 2 000 оборотов и медленно опускается до восьмисот оборотов. Но, если в системе произошел сбой, то обороты как бы живут своей жизнью, то взлетая до невероятных высот, то падая на самое дно.

В таком случае обороты могут колебаться от минимума, пятисот до максимума, полторы тысячи оборотов в минуту.

Особенно часто это происходит в новых моделях ВАЗ, оснащенных электронной педалью, Е-газом, которая, с одной стороны, открывает перед водителем новые горизонты, а с другой, придает ему еще головной боли по устранению неполадок столь хрупкого и ненадежного электронного оборудования.

Стоит сказать, что определение истинной причины неполадки в холостом ходу — непростой процесс, но, если оставить все, как есть, то можно привести к серьезным проблемам, итогом которых может стать полная остановка работы двигателя и необходимость дорогостоящего его ремонта.

А теперь обо всех неполадках и способах их устранения подробнее.

Неисправности регулятора ХХ на ВАЗ 2114

Собственно, конструкция исполнительного механизма не особо сложная, но в ней могут быть неполадки как электрического, так и механического характера. Кроме этого часто проблемы с холостым ходом вызваны закоксовыванием, загрязнением клапана или его седла. Это лучший вариант, поскольку клапан чистится довольно быстро с помощью средств для чистки карбюраторов или универсальной WD40. Основніе проблемі с регулятором холостого хода могут поджитать нас на нескольких направлениях.

Пробуксовка штока

Не слишком опасная поломка, тем не менее она сбивает с толку электронную систему управления двигателем (ЭСУД). Скажем, контроллер привык, что на 21-м шаге активируется режим холостого двигателя. Но во время передвижения в рабочее положение шток закусило и он пропусти 3-4 шага, в то время как электродвигатель прокрутил и отчитался контроллеру о выполненных 21 шаге, при фактических 17-18. В этом случае холостые обороты будут нарушены, а мы будем грешить на электронику.

Лечится пробуксовка штока разборкой регулятора, чисткой и заменой смазки. Эта ситуация не слишком опасна, поскольку РХХ проходит калибровку после каждого запуска двигатели и если произошел сбой, во время следующего запуска он устранится. Естественно, вечно так продолжаться не может, поэтому пробуксовку лучше устранить как можно скорее.

Шток заклинил

Если шаговый электродвигатель продолжает работать (это можно установить по звуку), но шток не движется, придется разбирать регулятор. Сложнее диагностировать клин в случаях клина штока РХХ не в конечных точках, а повередине или при периодическом подклинивании. Проверить это просто — если шток при приложении усилия перемещается, проблема в двигателе, если намертво прирос к корпусу — имеем дело с клином. Лечение и профилактика все те же, промывка, разборка и замена смазки.

Не работает шаговый двигатель

Схема проверки шагового двигателя РХХ ВАЗ 2114

Как мы уже говорили, шток в этом случае будет перемещаться, если приложить усилия, но двигатель работать не будет (определяем на слух). Чтобы в этом убедиться, достаточно прозвонить РХХ мультиметром. Для этого измеряем сопротивление обмоток шагового моторчика. На контактах А и В, а после этого C и D, должно быть сопротивление порядка 0,4-0,8 кОм. Кроме этого, проверяем, не замыкают ли катушки между собой, установив щупы мультиметра на контакты А-С или B-D.

Разгерметизация РХХ, подсос воздуха

Некачественный регулятор холостого хода может подсасывать воздух, а кроме того, прокладка между корпусом РХХ и дроссельным узлом запросто может травить. Чтобы проверить это дело, запускаем двигатель и внимательно прислушиваемся. Слышно характерное шипение, значит подсос есть. Можно проверить и по-другому.

Проверка герметичности регулятора ХХ ВАЗ 2114

Берем пластиковую бутылку, набираем в нее воду и при запущенном двигателе льем жидкость тонкой струйкой на корпус РХХ, особенно на заднюю часть (место стыка крышки и корпуса) и привалочную плоскость. Если подсос есть, двигатель сразу начнет троить или заглохнет вовсе, что говорит о том, что вода попала на свечи.

Механические повреждения регулятора ХХ ВАЗ 2114

Их видно невооруженным глазом. К примеру, нередки случаи, когда от вибрации или при неаккуратном обслуживании задняя крышка может оторваться или могут быть повреждены заклепки фиксации крышки. В этом случае внимательно осматриваем повреждение, при необходимость припаиваем провода на место, а заклепки можно восстановить по простой методике с помощью двух зубочисток и обычного суперклея. Делается это так:

Здесь сможет помочь только пайка.

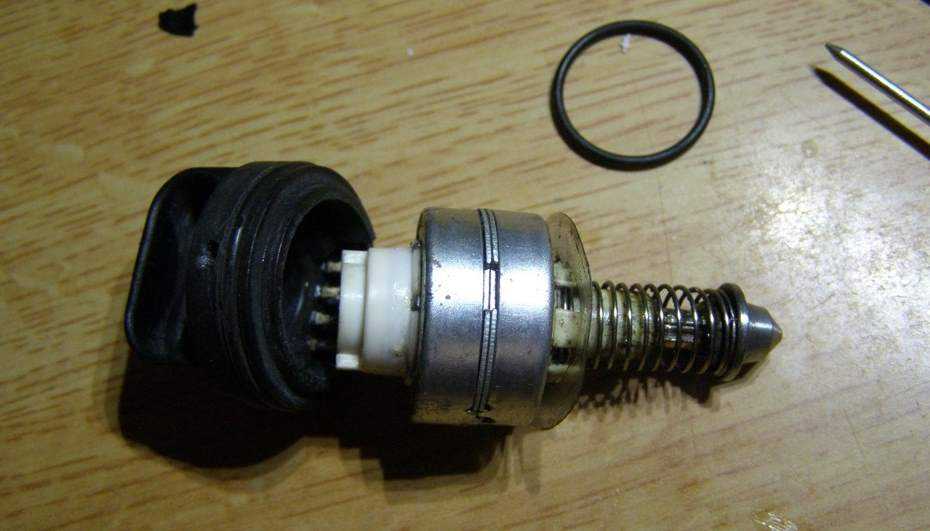

Пострадавший регулятор все еще можно отремонтировать
Если потерялась заклепка, в первую очередь проверяем целостность обмоток, после чего…
Аккуратно собираем регулятор и готовим две зубочистки и суперклей
Ввинчиваем зубочистки в места посадки заклепок
Обламываем их и заливаем клеем

Для профилактики лучше сразу обмотать место установки заклепок изолентой или установить термоусадку соответствующего размера.

Сверху заматываем изолентой или термоусадкой подходящего размера

Руководство по замене контроллера заднего хода

Как осуществляется замена датчика заднего хода:

1. Сначала автомобиль следует загнать на яму либо эстакаду. Поднимите рычаг стояночного тормоза, а на коробке передач установите селектор на первую скорость. Это позволит предотвратить возможное скатывание машины.
2. Далее, следует демонтировать защитный колпачок с контактов устройства, от РЗХ нужно отключить контакты. При демонтаже регулятора их коробки передач выйдет часть рабочей жидкости, поэтому под место его монтажа следует подставить емкость для сбора масла.
3. После этого можно приступать к снятию устройства. Обычно его можно демонтировать путем откручивания рукой, но иногда, если регулятор установлен очень плотно, целесообразно использовать гаечный ключ или головку. Размер головки должен составить 22. Если же регулятор сильно прикипел к посадочному месту, то возможно, головкой открутить его не получится.
   Попробуйте обработать место установки жидкостью WD-40 и подождать несколько минут. Если и это не помогло, то вам придется использовать зубило с молотком для демонтажа, но будьте аккуратны, чтобы не повредить корпус коробки передач.
4. После того, как старый РЗХ будет извлечен, вам потребуется установить новый регулятор место него.
5. Если в ходе замены на картер трансмиссии попала часть жидкости, то ее необходимо удалить, для этого используется сухая ветошь. Очистите также место установки регулятора, поскольку загрязнения может привести к его некорректной работе или неработоспособности.
6. Установите на место разъем подключения, а также защитный колпачок. Если при выполнении замены из КПП вышел значительный объем трансмиссионной жидкости, то в коробку обязательно следует добавить смазки. Учтите, что масло должно быть свежим, а не отработанным, которое вышло из КПП. Если вы заметили, что слитая жидкость слишком грязная и в ней имеются продукты износа, то есть смысл задуматься над ее заменой.

Замена РХХ на ВАЗ 2114

Для того, чтобы поменять РХХ, нужно приобрести новую деталь в автомагазине. Для разных моделей мотора её каталожный номер различен. Но многие мастера уверяют, что элементы взаимозаменяемы.
Его замена на силовом агрегате объёмом 1,5 л очень проста, а на 1,6 – литровом моторе имеет некоторые сложности. Алгоритм выполнения работы следующий:

1. Снять кожух, защищающий силовой агрегат. При работе желательно отключить клеммы аккумулятора.
2. Отсоединить патрубок воздушного фильтра.
3. Снять трос заслонки дросселя.
4. Открутить ключом на 13 две гайки и удалить дроссельный узел.
5. Выкрутить два винта и отсоединить провода от регулятора.
6. Вынуть стабилизатор из посадочного места.
7. Поставить новый регулятор и провести указанные выше операции в обратном порядке.

По окончании работ следует проверить новый клапан. Для этого нужно включить зажигание авто и, выждав несколько секунд, запустить мотор. Его холостые обороты будут плавно меняться по мере прогревания.  Ранее присутствовавшие проблемы на ХХ должны исчезнуть.

Как самостоятельно очистить работающий датчик

Если при проверке преобразователь окажется рабочим, но двигатель нормально не заводится, можно просто очистить самостоятельно деталь:

• преобразователь нужно отключить от всех клемм и разъемов;
• тщательно устранить загрязнения с контактов и конусной иглы, используя для этого небольшую щетку;
• специальным очистителем тщательно обработать весь прибор, жидкость не смывать на некоторое время, для улучшения процесса очистки. Устранить все загрязнения при помощи той же небольшой щетки. Можно использовать для этого этапа обычную щетку для очищения зубов;
• перед тем как преобразователь устанавливать на прежнее место, нужно прочистить канал и седло клапана, смазать все соединительные кольца.

Если при очистке на регуляторе обнаружены дефекты в виде царапин или иных повреждений, то следует произвести замену элемента на новый.

Регулятор холостого хода ВАЗ 2110: поломки и диагностика

Из этой статьи вы узнаете, что такое регулятор оборота VAZ 2110. Это устройство, которое позволяет управлять двигателем внутреннего сгорания с использованием блока микроконтроллера. Конечно, этот элемент может испортить.

Следовательно, необходимо точно ознакомиться с его устройством, а также с диагностическими методами

Обратите внимание на то, что в случае сбоя VTC двигатель не сможет функционировать правильно. Тем не менее, стоит рассказать все детали более подробно

Общие сведения

Регулятор стерильного вращения позволяет изменять подачу воздуха в топливо. Это в основном шаговый мотор, который контролируется специальным микропроцессорным электронным блоком

Обратите внимание, что ошибка состоит в том, чтобы вызвать это устройство «Датчик»

Это электродвигатель, и, таким образом, действует приводы. С его помощью это происходит на работе двигателя внутреннего сгорания на низких оборотах. Стоит отметить, что довольно сложно определить провал регулятора. Вы можете сделать это только при диагностическом оборудовании.

Поэтому, если регулятор поврежден, контрольная лампа «Проверка двигателя» не будет блестеть. Это поможет только замену контроллера стерильного скорости.

Как уже упоминалось выше, контроллер позволяет изменить подачу воздуха. Если вы знакомы с топливной системой VAZ 2110, вы знаете, что смесь создается в рампе. Там сохраняется определенное давление, которое достаточно для инъекции бензиновой смеси хорошего качества для камеры сгорания. Довольно сложно отрегулировать воздух.

Особенно, когда дроссель полностью закрыта

Обратите внимание на то, что он использует простаистый регулятор двигателя VAZ, прогревающийся до рабочей температуры. На самом деле, нет «сосания» рычага в инъекционных двигателях

Следовательно, регулирование подачи воздуха происходит только с помощью регулятора на холостом ходу. Эта функция представляет собой стерильный регулятор вращения ВАЗ 2110.

Это не работает во время вождения.

Как работает регулятор?

При включении зажигания панель перемещается на режим ожидания. Он простирается до конца. В то же время он основан на специальной дыре в команде дроссельной заслонки. Затем поршень возвращается в исходное положение. Таким образом, контроллер откалиброван.

Во время работы двигателя большее или меньшее количество регуляторных шагов вызывает изменение объема воздуха, который течет через эту калибровочную крышку. В этом случае такое количество воздуха, в котором нормальная работа двигателя может быть достигнута на топливный рельс.

Вот как стерильный регулятор скорости в ВАЗ 2110 и любой другой автомобиль. Размеры этого устройства очень мало, он легко падает в ладонь. В нем есть три основных элемента. Прежде всего, это шаговый двигатель. Во-вторых, это стержень, на котором расположена иглы в форме конуса.

Стоит отметить, что регулятор скорости холостого хода VAZ 2114 с точки зрения действий аналогичен всем устройствам этого типа. Конечно, будет много проблем, если вдруг проходит регулятор холостого оборота или начать работать неправильно. Могут возникнуть симптомы, такие как спонтанные изменения в вращении коленчатого вала.

Например, внезапное увеличение или уменьшение оборота происходит. Если вы начнете холодный двигатель, и в то же время оборот не увеличивается, можно считать, что клапан холостого хода неэффективен. Также стоит отметить, что после включения света или нагрева оборот холостого хода не следует уменьшаться. Кроме того, при выключениипередач, двигатель часто глохнет.

Например, при переключении на другую передачу или при остановке.

Диагностика РХХ

Чтобы проверить регулятор холостого хода ВАЗ 2110, нужно подготовить машину к ремонту. Первым делом нужно отсоединить шайбу, через которую регулятор подключается к электросети. Затем проверьте наличие напряжения. В розетке два провода и на них должно быть напряжение.

Конечно, делать это нужно при включенном зажигании. Если напряжение слишком низкое, причина, скорее всего, в зарядке аккумулятора. В случае полного пропадания напряжения неисправность должна быть обнаружена в электронном блоке управления или в цепи питания регулятора холостого хода.

Затем проверьте сопротивление между выводами самого контроллера. В среднем это сопротивление должно составлять 53 Ом. Затем вы можете разобрать датчик, подключить его к клеммной колодке, а затем подключить источник питания.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки	Что означает
0505	Ошибка ДХХ
0506	Низкие обороты холостого хода
0507	Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.
2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками.

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Конструкция и принцип работы регулятора холостого хода на Ланосе

Данный элемент играет очень важную роль в работе двигателей внутреннего сгорания. Чтобы понять, какие бывают виды отказов, давайте рассмотрим принцип его работы и конструкцию. Прежде всего, объясним конструкцию этого элемента, который представляет собой микромотор с червячной передачей. Ротор двигателя перемещается в двух направлениях для открытия и закрытия канала холостого хода для воздуха, всасываемого в коллектор. Схема регулятора холостого хода показана ниже.

Все основные компоненты регулятора холостого хода отмечены на схеме. Вид разобранного устройства показан на фото ниже.

Следует сразу отметить, что регулятор холостого хода расположен рядом с дроссельной заслонкой. Чтобы понять, почему он занимает такое положение, рассмотрим принцип его работы:

1. Рассматриваемый компонент запускается не при запуске двигателя, а при включении зажигания. Перед запуском двигателя включается зажигание, в это время шток клапана выдвигается до упора и соприкасается с седлом (перекрывая впускной канал) и тут же возвращается в исходное положение (открывая канал). Теперь устройство готово к запуску двигателя внутреннего сгорания.
2. Следующий шаг — запуск двигателя. Клапан управляется ЭБУ.
3. Если двигатель горячий (ЭБУ определяет это по датчику температуры), клапан остается в открытом положении, пропуская определенное количество воздуха и поддерживая обороты коленчатого вала на уровне 800-900 об/мин. ЭБУ регистрирует количество оборотов коленчатого вала, поддерживаемых датчиком положения коленчатого вала DPKV. ЭБУ знает, что горячий двигатель не нуждается в прогреве, поэтому он посылает сигнал на открытие клапана до нужной степени — рабочее положение.
4. Если двигатель холодный или вы запускаете его на морозе, клапан немедленно откроется, чтобы впустить много воздуха, как только вы его запустите. Это необходимо для более быстрого прогрева двигателя. В этом случае двигатель поддерживает обороты холостого хода между 1500 и 2000 об/мин, которые также запрограммированы в памяти ЭБУ, и это значение контролируется ДПКВ. Продолжительность поддержания оборотов зависит от алгоритма, заложенного в память ЭБУ (около 1 минуты).

Это означает, что датчик имеет три рабочих режима — закрытый или нулевое значение, рабочее положение и открытый до максимума. Основным параметром регулятора холостого хода является его ход. Ход — это расстояние, на которое может быть выдвинут шток игольчатого клапана. Шаг определяется ЭБУ по числу оборотов ротора. Шаг определяет количество оборотов холостого хода. ЭБУ дает сигнал регулятору открыть подачу воздуха на определенную высоту, чтобы холостой ход поддерживал нужное число оборотов коленчатого вала.

Это интересно! Ротор вращается в обоих направлениях, что достигается путем изменения полярности шагового двигателя.

Количество оборотов начинается с так называемого нулевого значения. Нулевым значением считается значение, когда клапан упирается в седло, перекрывая подачу воздуха к распределителю. ЭБУ распознает, что клапан датчика сел, увеличивая ток в цепи. Как только клапан садится, нагрузка и, следовательно, ток в цепи увеличивается. В этот момент ЭБУ понимает, что клапан достиг нужной отметки, и теперь отсчитывает шаги для открытия клапана на нужное расстояние. Первоначально он устанавливается в рабочее положение (при включении зажигания), а после запуска двигателя, в зависимости от температуры двигателя (ДВС), сразу же происходит максимальное открытие воздуховода холостого хода.

Принцип работы рассматриваемого устройства понять несложно, но проблемы с запуском двигателя (когда клапан заблокирован в закрытом положении) возникают в случае выхода из строя этого элемента.

Важная роль небольшого прибора серьёзного агрегата

Участвуя в общем алгоритме работы электронной системы автомобиля, РХХ предназначен автоматически подавать определённое количество воздуха при закрытой дроссельной заслонке (ДЗ). Таким образом, он поддерживает установленные обороты холостого хода (ОХХ) мотора, не давая ему заглохнуть при отпущенной педали газа и нейтральном положении рычага переключения коробки передач (РПКП). Принцип работы УДС следующий:

• количество поступающего через ДЗ воздуха контролируется датчиком массового (общего) его расхода – ДМРВ;
• получая от него информацию, контроллер (электронный узел управления) регулирует подачу необходимого количества горючего в топливные инжекторы (Fuel Injection) автомобиля;
• он же, используя данные датчика (ДПКВ) положения коленвала, управляет РХХ в соответствии с требуемыми оборотами;
• автоматически устанавливает обороты при прогреве мотора.

Благополучно выбравшись с перекрёстка, необходимо убедиться в работоспособности этого регулятора. Поскольку у него отсутствует система самодиагностики, то компьютер ВАЗ 2114 ошибки может и не выдать. Проверять придётся методом общего анализа работы двигателя.

Описание РХХ

Датчик холостого хода относится к измерительным приборам, которые используются для измерения и преобразования данных. Его правильнее назвать регулятором.

Внешний вид ДХХ

Принцип работы

Задача данного устройства — регулировка объема воздуха, который поступает в топливную систему, когда закрыта дроссельная заслонка. Таким образом, происходит автоматическая регулировка количества оборотов силового агрегата на холостом ходу. Регулятор ХХ используется в зимнее время, чтобы прогреть двигатель до какой нужно температуры.

Когда включается зажигание, шток РХХ выдвигается на всю длину и упирается в калибровочное отверстие дроссельного патрубка. Затем датчик считает шаги, и клапан перемещается в прежнее положение. На разогретом двигателе устройство ХХ во время регулировки расположен на отметке 30-40 шагов.

При изменении количества шагов, меняется объем воздуха, который проходит через калибровочное отверстие. Таким образом, в топливную систему поступает необходимый объем воздуха, который обеспечивает нормальную работу мотора на холостом ходу. При вытянутом штоке количество шагов увеличивается. Ход штока равен 250 шагам.

Место расположения

Для того, чтобы проверить или заменить регулятор ХХ, необходимо знать, где он находится. На автомобилях ВАЗ 2114 и 2115 с инжектором он расположен на корпусе дроссельного узла. Прикреплен датчик с помощью нарезных винтов крепления.

Место расположения ДХХ

Основные неисправности

РХХ не оснащен системой для проведения самодиагностики, поэтому бортовой компьютер не может его проверить и послать код ошибки на приборную панель.

Но существует ряд признаков, по которым можно сделать вывод о неисправности устройства:

• неконтролируемое изменение числа оборотов двигателя (произвольное увеличение или уменьшение);
• двигатель неожиданно глохнет при работе на холостом ходу;
• невозможно повысить количество оборотов, когда заводиться холодный мотор;
• при использовании таких устройств как фары, печка и др., одновременно падает количество оборотов силового агрегата на холостом ходу;
• двигатель глохнет при переключении передач;
• бывает от выработки конуса завышений ХХ.

Эти признаки могут быть и при неисправности других датчиков, но их может проверить компьютер и выдать соответствующий код ошибки на панель приборов.

Новый РХХ для замены
