Пневмоподушка как важная часть пневмоподвески автомобиля

Процесс установки пневматической подвески

Перед началом установки пневмоподвески следует определить, что нам понадобится для работы.

Инструменты и материалы

1. Четырёхконтурная пневматическая подвеска Air-Lift в комплекте с ресивером, компрессором и блоком управления.

2. Набор торцовых головок.
3. Набор рожковых ключей.
4. Плоская отвёртка.
5. Плоскогубцы.
6. Домкрат.

Последовательность действий при установке пневмоподвески

• багажник автомобиля открывается, из ниши извлекается запасное колесо;

• на боковых стенках багажника находятся пластиковые заглушки, удерживающие коврик. Они поддеваются плоской отвёрткой и извлекаются;

• после этого снимается сам коврик. Открывается доступ к гайкам стоек и к отверстиям, которые потребуются для прокладки проводки;

• компрессор подключается к блоку управления и ресиверу так, как это указано в инструкции. После этого собранная конструкция устанавливается в нишу запасного колеса;

• далее к ресиверу и компрессору подключается проводка. Подключение осуществляется в строгом соответствии с указаниями на этикетках проводов;

• подключённые провода собираются в один жгут, который выводится в пассажирский салон через отверстие, находящееся под одним из задних сидений;

• далее жгут прокладывается вдоль одной из стенок салона, под ковриками и выводится в моторный отсек;

• там провода подключаются к аккумулятору, массе и к блоку предохранителей так, как это указано в инструкции по эксплуатации управляющего блока пневмоподвески;

• теперь одно из задних колёс поддомкрачивается, после чего с помощью рожкового ключа на 22 откручивается 4 нижних крепёжных гайки на задней стойке;

• с помощью торцовой головки на 24 через отверстие в багажнике откручивается верхняя крепёжная гайка задней стойки;

• после откручивания верхней гайки стойка извлекается. Аналогичная операция проводится и со второй задней стойкой. На место снятых стоек устанавливаются пневматические стойки из комплекта пневмоподвески;

• для снятия передних стоек на каждой из них рожковым ключом на 22 откручивается по 4 крепёжных гайки;

• далее отсоединяются и снимаются шланги тормозной системы, вручную отключается штекер датчика АБС (если таковой в машине имеется);

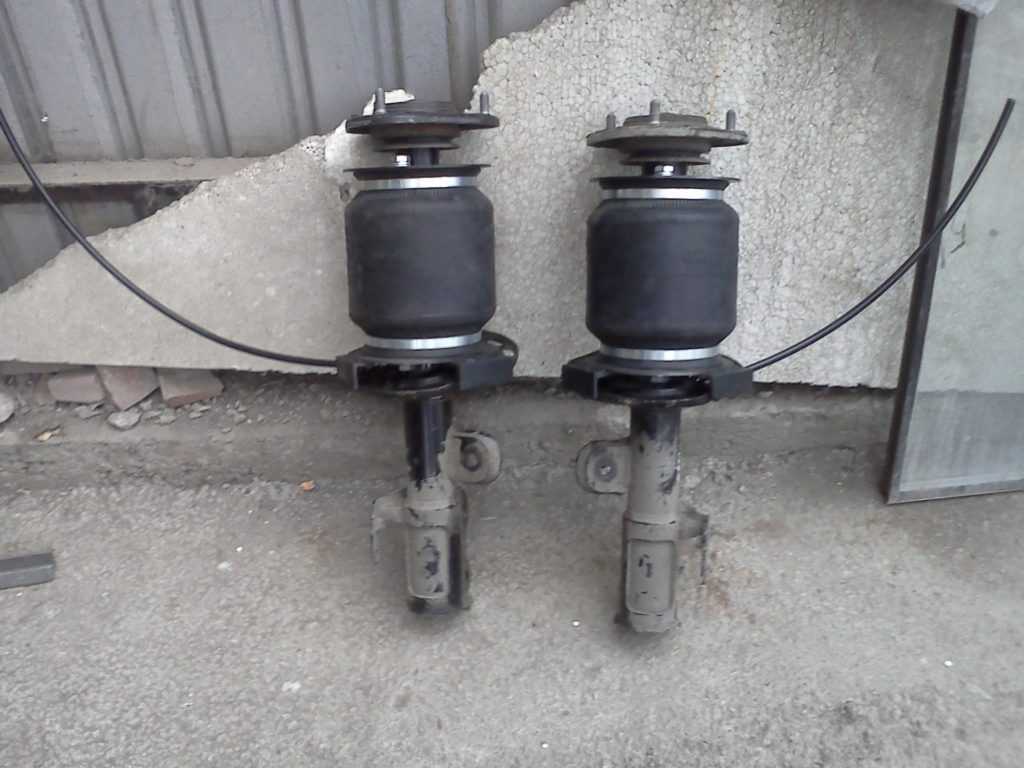

• передние стойки извлекаются, на их место устанавливаются стойки из комплекта и надёжно прикручиваются;

• пневматические линии подключаются к компрессору, ресиверу и управляющему блоку в соответствии с инструкцией, после чего шланги выводятся через отверстие в багажнике;

• получившаяся воздушная магистраль выводится в моторный отсек и подключается;

Основные режимы

При передвижении на автомобиле, водитель может выбрать вручную несколько режимов:

• • Спортивный режим выбирается при езде на высокой скорости. Этот режим необходим для того, чтобы сделать клиренс более низким, а подвеску более жесткой, что значительно улучшает характеристики управляемости, аэродинамики и обеспечивает безопасность;
  • Комфортный режим выбирается при сравнительно небольших скоростях и относительно хорошем качестве дорожного покрытия. Клиренс при этом в средних пределах, подвеска мягкая, плавная, основная задача обеспечить комфорт пассажиров. Но это не значит, что машина теряет какие-то важные свойства, безопасность прежде всего;
  • Автоматический режим контролируется интеллектуальной системой блока управления и осуществляется по умолчанию. Система сама выбирает параметры функционирования.

Такого диапазона настроек вполне достаточно для управления автомобилем.

Классическое «Зачем????777»

Рисунок 27: Классическое «затем»

Ну представьте себе — большой стенд, спереди блинкеры и флажки, сзади — перфорированная стенка для атмосферных окон. Мы запускаем парогенератор, пар начинает поступать в машину, спереди зашевелились блинкеры, а сзади пар из отверстий чух-чух-чух. Красота…

В любом случае я пока что на начале пути и только только собираю информацию. Нет ни представления об архитектуре будущей машины, ни ее свойства, ничего… Но знаете что самое интересное? Люди занимаются подобным!

Товарищи из ИПУ РАН, например, создали библиотеку струйных элементов и ПО для разработки систем струйной логики:

Рисунок 28: Пример базы данных элементов струйной логики

По сути ребята уже сделали то что я хочу — нарисовали элементы в CAD и печатают их на принтере. Жаль на почту не отвечают)

Вот тут более приближенная к реальности задача — система управления газостатического подшипника:

Рисунок 29: Четырехканальная струйная система управления с дискретными регуляторами с независимым каналом управления для каждого сегмента. P – давление питания газостатических подшипников. До 3D-печати дела не дошло..

Разумеется, где есть газовая струя, там вполне может применяться струйная логика. Например в двигателе Д-18 самолета АН-124 “Руслан”

Литература

Некоторое количество литературы по струйной логике. Большая часть книг — старше меня. Оно и немудрено.

1. Рехтен А.В, Струйная техника: Основы, элементы, Схемы. М. изд. Машиностроение, 1980, 237с.
2. Лебедев И.В., Трешкунов С.Л. Яковенко В.С, Элементы струйной автоматики. М. Машиностроение, 1973. 360с.
3. Вулис Л.А., Кашкаров В.П. Теория струи вязкой жидкости. М, изд. Наука. 1965. 431с.
4. Залмазон Л.А, Теория элементов пневмоники. М. изд. Наука. 1968г. 508с.
5. Кулешова Н.А., Власов Ю.Д., Леладзе И.С. Атлас конструкций элементов систем пневмоавтоматики. Часть 1. Элементы систем УСЭППА и КЭМП М. 1995.
6. Кулешова Н.А., Власов Ю.Д., Леладзе И.С. Атлас конструкций элементов схем пневмоавтоматики. Часть 2. Элементы струйной системы “Волга”. М. 1996.

Заключение

Наверняка кому-то уже попадались на глаза кадры видео, из которых я сделал гифки. Исходный материал — обучающий кинофильм

https://www.youtube.com/watch?v=Fbrs2HDwb18

Я показал очень малую толику того, что на самом деле представляет собой струйная логика. Материала тут не на одну статью и обзор. Буду рад любым замечаниям и предложениям по данной тематике в общем и по будущему компьютеру в частности.

Примеры современных систем пневмоподвесок

На дорогих внедорожниках и кроссоверах используется активная система подрессоривания автомобиля. Она управляет положением осей колес относительно кузова. Такая система уменьшает крен автомобиля.

В Toyota Land Cruiser Prado четвертого поколения J150 имеется система KDSS. Это устройство стабилизации положения кузова, одна из разновидностей гидравлической активной подвески. В такой машине ехать одно удовольствие потому, что вы не чувствуете ям.

Компания Volkswagen в своей системе ESC, электронного контроля устойчивости, используют три датчика относительно перемещения кузова, два спереди, один сзади и 3 датчика ускорения кузова, также два спереди и один сзади. Исходя из передаваемых данных датчиков, блок управления подвеской задает различные уровни демпфирования. В качестве исполнительного механизма, вместо привычных масляных амортизаторов, используются пневмоэлементы, которые путем изменения давления воздуха адаптируют подвеску к различным дорожным условиям.

Достоинства и недостатки

Теперь, давайте рассмотрим положительные стороны и найдём изъяны в установке регулируемой конструкции.

О преимуществах, в первую очередь.

Что отличает машину на пневмо. Это, в первую очередь, увеличенная энергоёмкость. Она не даёт машине выполнять рискованные крены при вхождении в поворот. Даже на высоких скоростях. Существенно снижается амплитуда колебаний. В результате, затрачивается меньше энергии на поглощение амортизаторами.

К плюсам установленной пневматической подвески можно отнести регулировку жёсткости в широком диапазоне. Это позволяет сделать езду более контролируемой. Речь идёт о выборе наиболее оптимального варианта жёсткости при передвижении по дороге с разным качеством дорожного полотна.

Ещё один положительный аспект, на котором хочется заострить внимание – это положение кузова автомобиля. О чём собственно речь? Стабильность позволяет в ночное время работать фарам в стационарном режиме

Исключены прыжки, раскачивание кузова авто. Следовательно, водитель не напрягается, а спокойно контролирует освещённую трассу.

Создаются дополнительные меры безопасного передвижения, как для владельца транспортного средства, так и для других участников ночного дорожного движения. Разница при установке и использовании пневматической подвески в этом очевидна.

Помимо этого, отличия пневматической подвески от обычного варианта, заключаются в следующем:

1. Появляется возможность увеличить грузоподъёмность транспортного средства.
2. Распределить нагрузку.
3. Регулировать тормозное усилие.
4. Повышается комфорт передвижения.
5. Ход авто становится более плавным.
6. Снижаются показатели уровня шума.
7. Появляется возможность регулировки и контроля клиренса.
8. Аэродинамика становится лучше.

Наряду с этим, существуют минусы подвески, о которых необходимо говорить вслух для полного понимания ситуации.

Минусы

В копилку негатива можно положить:

1. Дорогое обслуживание.
2. Постоянный контроль системы и регулярную очистку от грязи.
3. Передвижение зимой на пневме. При высоких минусовых температурах резина дубеет. Подушки могут порваться, потрескаться и пропускать воздух.
4. Сложно установить, а тем более, настроить самостоятельно.
5. Ресивер и аппаратура могут занять большой объём багажного отсека.

Пневмоподвеска своими руками

Оснащение пневмоподвеской необходимо, если требуется улучшить характеристики ходовой части, особенно по бездорожью. Автомобилисты преследуют цели:

• Плавный ход.
• Маневренность в поворотах.
• Увеличение клиренса на холмистом покрытии.

Чаще переоснащаются «пневмой» дома на колесах. У них удобное размещение дополнительного оборудования и развязка электросети. Внедорожные прицепы оснащаются «пневмой», помогающей мотору на ухабах. Что понадобится для полноценного комплекта двухконтурной подвески на легковой прицеп? Ответ на этот вопрос ясен, если понятно устройство пневмо-тракта, начиная от кнопочек на приборной панели до пневмоподушек. При ручном управлении стоит задуматься о расположении нагнетательных узлов. Будут они на прицепе или в багажнике машины.

В случае если они в автомобиле, предстоит:

• Пожертвовать частью багажного пространства.
• Оснастить розеточную площадку фаркопа кронштейном для магистральных фитингов.
• Удлинить магистральные шланги.

Если же прицеп оснащается оборудованием, то предстоит:

• Найти или оборудовать дополнительное место для баллона-ресивера, компрессоров. Можно использовать пространство под днищем или соорудить внутренний закрывающийся отсек.
• Произвести перераспиновку розетки фаркопа для дополнительного контакта на электрический компрессор. Хотя запитать можно и от электрики прицепа.

Второй вариант предпочтительней, так как экономятся средства на комплектующих. Стоимость всего оснащения агрегата внедорожного назначения в районе 6 тысяч рублей. Плюс-минус пара тысяч. Смотря, какой производитель выбран.

Необходимые комплектующие для переустройства прицепа:

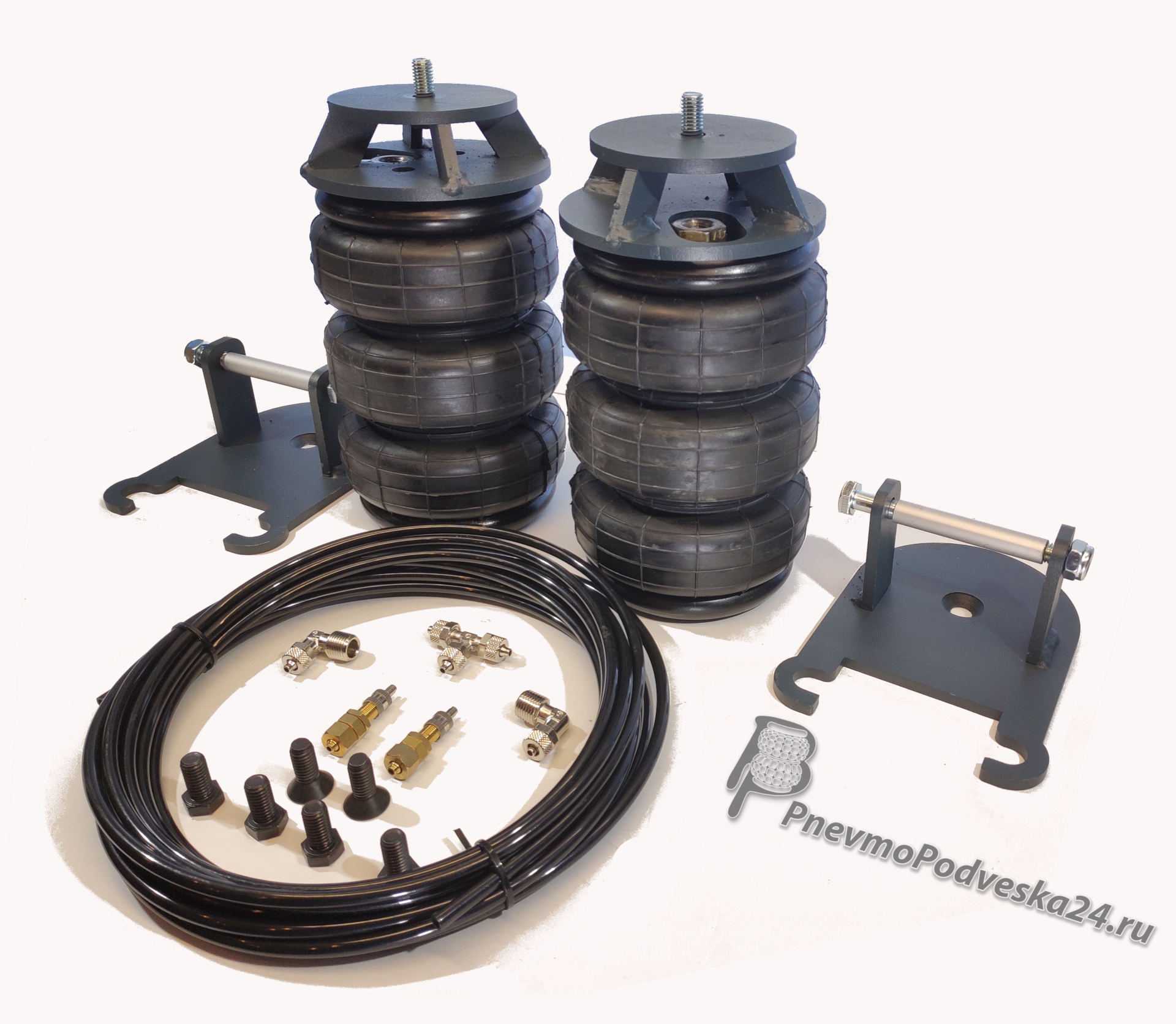

Комплектующие для пневмоподвески

1. Основа всего – это пневмоподушки. «Подушки» с кабины Scania, MAN, МАЗ подойдут в самый раз за счет небольшого диаметра, совпадающего с диаметром пружин на подвеске прицепа. Если нет, то самостоятельно изготовить подушку можно, купив резиновый рукав и зажимы (фланцы).
2. Магистраль – трубка диаметром 6 мм высокого давления соответствующего метража. Использование раздельных магистральных каналов исключит проблему перетекания воздуха из одной пневмоподушки в другую
3. Фитинги «Camozzi» или другой фирмы.
4. Для двухконтурной «пневмы» понадобятся 4 электромагнитных клапана «Camozzi», которые выдерживают давление до 18 бар, плюс обратный клапан на компрессор.
5. Компрессор на 12 вольт, например, марки «Белавто».
6. Ресивер объемом 4-6 литров.
7. Отделитель влаги.
8. Датчик давления. Он замыкает цепь при снижении давления, например, до 6 бар и размыкает при достижении 8 бар.
9. Манометр, тройник.

Порядок производства работ по устройству пневмоподвески:

1. Чтобы подобрать пневмоподушки, надо измерить высоту амортизаторов. Делается это следующим образом:
   • Вытаскивается пружина или рессоры из подвески.
   • Прицеп опускается под своим весом.
   • Принимается решение относительно высоты амортизатора и размера пневмоподушки.

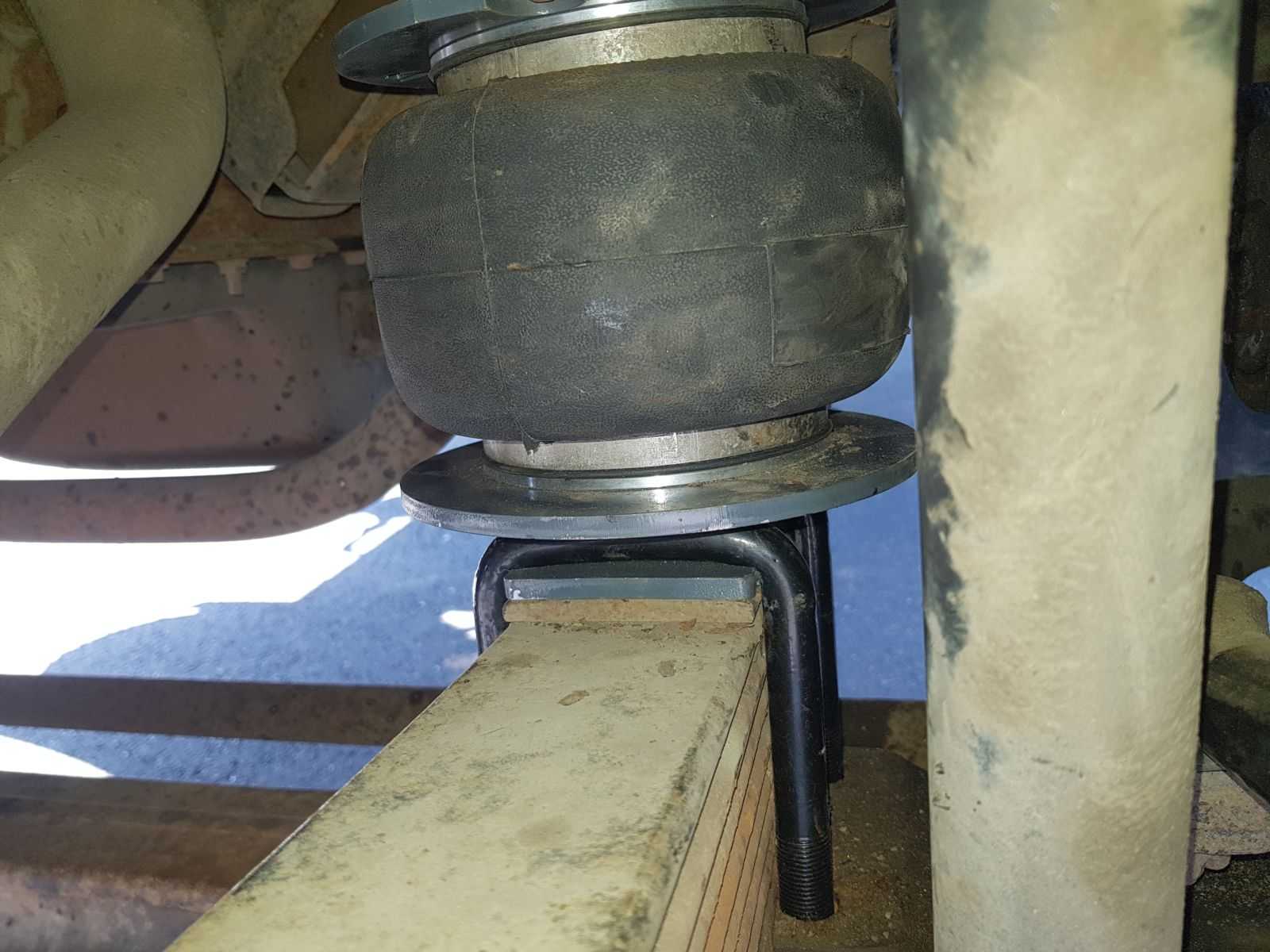

2. Далее с помощью кронштейна пневмоподушка крепится к раме. Обходятся и без кронштейна, но только при условии, что ширина рамы умещает верхний фланец подушки.
3. Аналогичные действия со стороны другого колеса.
4. Следует проверить, чтобы подушка не задевала за металлические части прицепа, а то она порвется при работе.

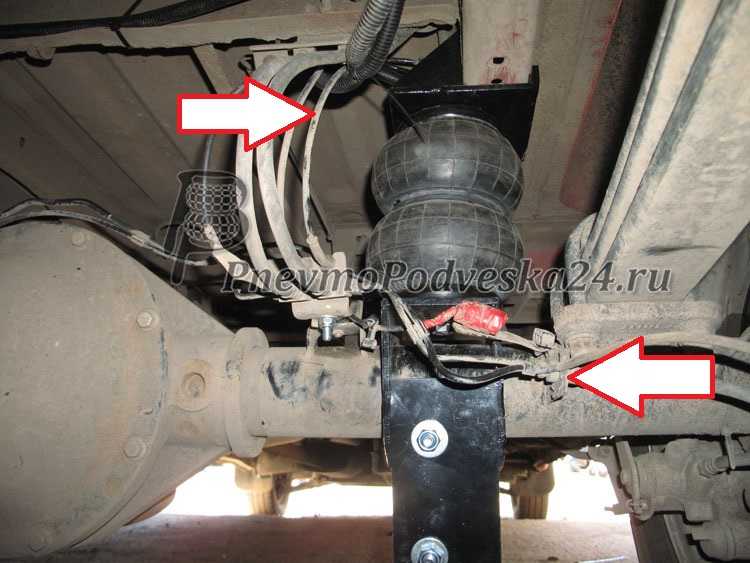

5. Устанавливается магистраль от фланца до системы регулирования, а далее до системы подготовки воздуха.
6. В прицепе, под ним или в багажном отсеке авто монтируются компрессор и ресивер.
7. Производится электрификация оборудования с выводом элементов управления и манометра на приборную панель.
8. Тестирование выполненной работы.

Элементы струйной системы “Волга”

Эти ребята мне больше по душе для воспроизведения на 3D-принтере. Клапана — это не то. Все же струя воздуха — вот где магия.

Струйные системы системы “Волга” разработаны в Волжском филиале ВНИИМАШ и в основе их работы используются такие аэродинамические эффекты как соударение струй, прилипания струи к твердой стенке и внутренней обратной связи. Они подразделяются на струйные дискретные элементы, предназначенные для реализации различных комбинаций логических функций НЕ, ИЛИ, А и струйные аналоговые элементы, используемые для сравнения и усиления входных сигналов.

Рисунок 18: Внешний вид и конструкция элемента сеии «Волга»

Рисунок 19: Струйный дискретный и аналоговый элемент в основе пневмисторов серии «Волга»

У меня есть целый альбом этих элементов

Рисунок 20: СТ41 — ИЛИ-НЕ

Тоже базовый элемент, на котором можно реализовать все остальное.

В альбоме есть следующие элементы:

• СТ42 — триггер,
• СТ43 — 2И-НЕ,
• СТ44 — 3ИЛИ-НЕ,
• СТ45 — 2ИЛИ-НЕ с каналом самоблокировки (наверное),
• СТ53 — 6ИЛИ-НЕ,
• СТ54 — 8ИЛИ
• СТ55 — 2НЕИЛИ+2ИЛИ-НЕ
• СТ56 — RS-триггер
• СТ57 — 4ИЛИ-НЕ
• СТ60 — 2И+2ИЛИ

Есть еще аналоговые струйные элементы, их в списке приводить уже не буду. Кому интересно — велком непосредственно в сам альбом.

Рисунок 21: Конструкционная схема элементов СТ53 и СТ54

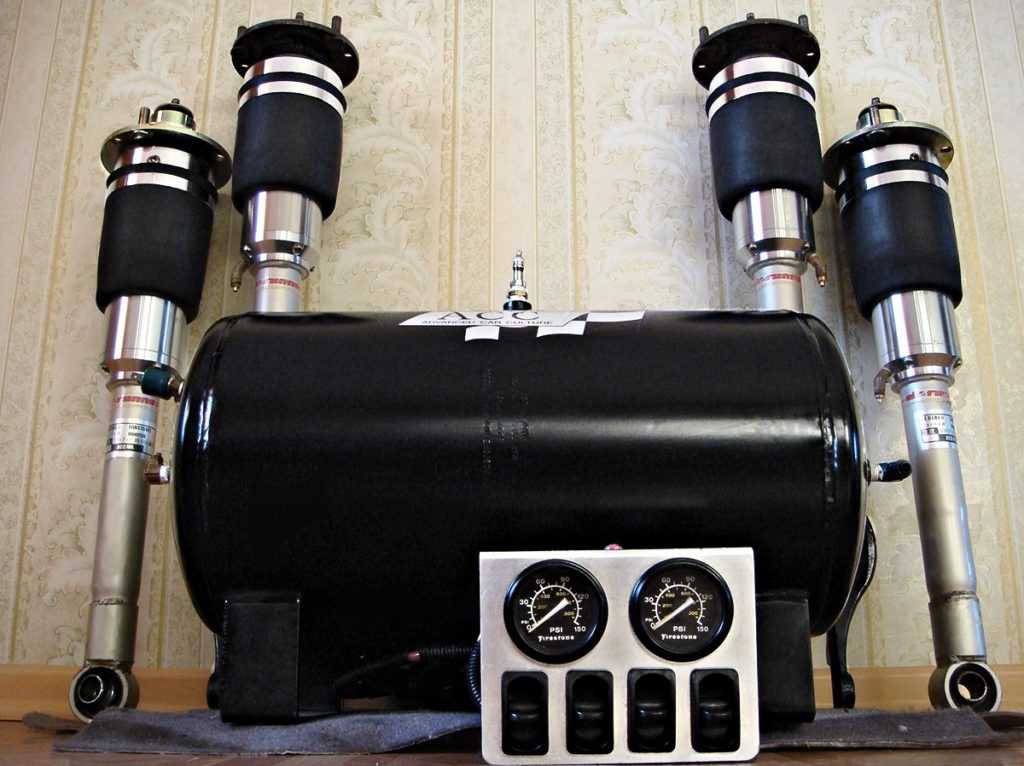

Конструкция типовой пневматической подвески

Несмотря на большое разнообразие конструктивных решений, стандартная пневмоподвеска состоит из относительно небольшого количества компонентов:

• компрессора;
• блока управления;
• ресивера;
• пневмоподушки.

Рассмотрим, как устроена пневмоподвеска на примере всех вышеперечисленных конструктивных элементов.

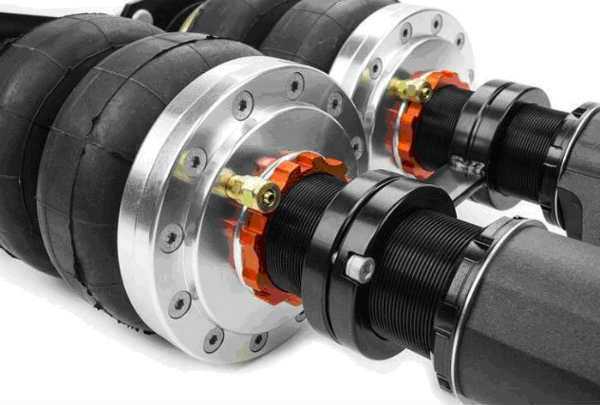

Пневмоподушки — это более официальное наименование упоминавшихся ранее пневматических баллонов. Эти упругие элементы устанавливается по отдельности на каждое колесо. Главная их задача заключается в удержании кузова автомобиля на заданной высоте от поверхности дороги.

Пневматические баллоны, как правило, изготавливаются из полой многослойной резины повышенной плотности, которая в рабочем состоянии заполняется атмосферным воздухом под определенным давлением. Их характерная внешность — подобие многосекционных таблеток. Впрочем, нередко можно встретить и пневмобаллоны, устанавливаемые на стойки амортизаторов. Другими словами, в этом случае они являются альтернативой обычным витым пружинам.

Компрессор – необходимая компонента любой пневматической системы. Именно он создает давление, требуемое для нормального функционирования пневматических упругих элементов. Компрессор, являющийся составной частью пневмоподвески, состоит из следующих частей:

• электродвигателя;
• осушителя воздуха;
• электромагнитных клапанов.

Задача последних — обеспечение маршрутизации сжатого газа. В зависимости от конструктивных особенностей пневмоподвески (в частности, количества клапанов) упругие элементы заполняются сжатым воздухом либо попарно, либо в отдельности.

Ресивер — элемент подвески, который позволяет изменять клиренс автотранспортного средства. Он занимает промежуточное положение между компрессором и упругими элементами. Конструктивно это металлический баллон емкостью до 10 литров, из которого воздух через электромагнитные клапаны под давлением следует непосредственно в упругие элементы. Благодаря наличию ресивера регулировка клиренса осуществляется без использования компрессора, то есть за счёт имеющегося в данном резервуаре сжатого воздуха.

Система управления пневмоподвеской представляет собой комплекс датчиков, определяющих текущие характеристики автомобиля и отсылающих эти данные в электронной блок управления. Количество и состав датчиков может быть разным, но их типовая комбинация выглядит следующим образом:

• датчик ускорения ТС;
• датчик давления в пневмосистеме;
• температурный датчик, монтируемый в компрессоре.

ЭБУ принимает сигналы от датчиков в режиме реального времени, обрабатывает их и выдает соответствующие команды исполнительным устройствам. В подавляющем большинстве случаев блок управления пневмоподвеской тесно взаимодействует с системой курсовой устойчивости. В числе дополнительных устройств, поддерживающих функционирование пневматической подвески, можно назвать клапаны, отвечающие за формирование необходимого давления в системе, поддержание его на заданном уровне и сброс в случае необходимости. Мы разобрались, из чего состоит пневмоподвеска, и переходим к рассмотрению того, каков принцип её функционирования.

Меры безопасности

При работе с пневматическим домкратом требуется неукоснительно соблюдать требования техники безопасности, оговоренные в инструкциях по их эксплуатации. При этом нужно помнить, что домкрат не является страховочным устройством и предназначен только для подъема автомобиля.

В связи с этим в обязательном порядке необходимо зафиксировать:

• колеса автомобиля при помощи противооткатных упоров, которые не допустят самопроизвольного перемещения транспортного средства во время проведения ремонта;
• кузов автомобиля на необходимой высоте, использовав для этого страховочные упоры.

Кроме того нужно проверить и убедиться в том, что колеса автомобиля заторможены стоя-ночной тормозной системой.

Ремонт пневматического домкрата своими руками

Первой и самой распространенной причиной, по которой домкрат может плохо держать нагрузку или вовсе прийти в непригодность, является неправильное хранение устройства. Все дело в том, что инструмент нельзя хранить и перевозить в надутом и горизонтальном положении, поскольку в корпусе может образоваться дыра, через которую будет просачиваться воздух.

Чтобы избежать такой нежелательной проблемы, подъемник нужно регулярно осматривать на наличие коррозии, а также производить промывку гидросистемы.

В процессе ремонта пневматического домкрата в домашних условиях необходимо полностью менять манжеты и уплотнители. Опытные автолюбители не рекомендуют оббивать пороги автомастерских в поисках оригинальных уплотнителей, потому что такие поиски, скорее всего, не увенчаются успехом. Такое утверждение связано с тем, что параметры уплотнителей пневматических домкратов отличаются стандартными размерами, а приобрести их можно в любом магазине, который специализируется на продаже комплектующих для автомобильной или тракторной гидравлики. Прислушавшись к данной рекомендации, можно сэкономить значительную сумму денег и не прилагать слишком много усилий.

После сборки и ремонта домкрата пневматического автомобильного можно снова приступать к его эксплуатации. Но стоит помнить, что в процессе пользования обязательно нужно соблюдать правила техники безопасности, чтобы не причинить вред ни себе, ни транспортному средству.

Автомобильные поездки на любое расстояние могут быть богаты неожиданностями – как приятными, так и не очень. С приятными справится любой автомобилист, а вот с такими автоказусами как неприятный прокол колеса встречаться, конечно, не хочется, но, тем не менее, приходится часто. На такие случаи в багажнике автовладельца просто обязаны быть запаска и домкрат – нехитрое приспособление позволит заменить колесо практически в любых условиях. Сегодня мы поговорим о пневматической версии домкрата, а именно о пневмодомкрате.

Разновидности пневматических подвесок

Различают три основных типа пневмоподвесок: одноконтурная, двухконтурная и четырехконтурная. Далее более подробно о каждом из них.

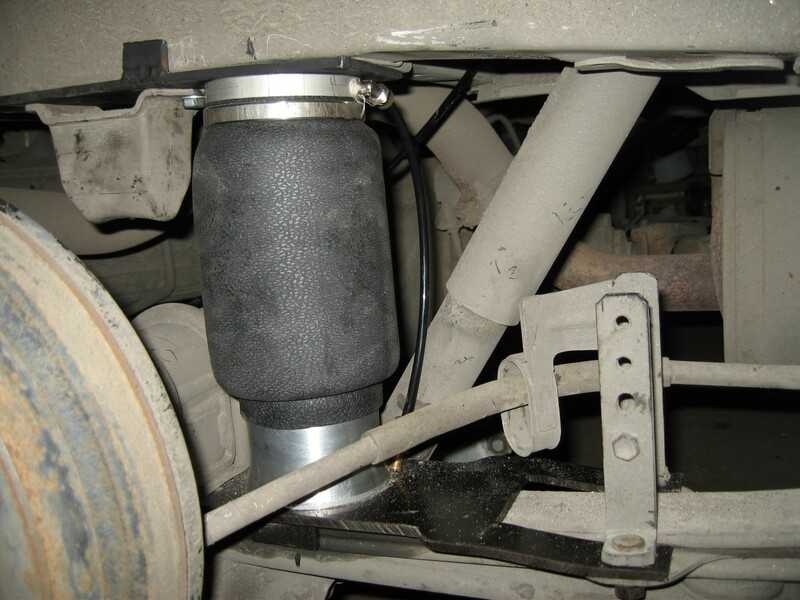

Одноконтурная пневматическая подвеска предусматривает установку лишь на одну какую-то ось (передняя или задняя). Такая система широко применяется на грузовиках и устанавливается на заднюю ось. Такая подвеска позволяет не только сделать движение более комфортным, но и смягчить неровности дороги.

Двухконтурная пневматическая подвеска. Монтируется на две оси, или на одну ось, но по одному контуру на колесо.

Четырехконтурная пневматическая подвеска, считается самой сложной и в то же время самой эффективной по сравнению с остальными. Каждое колесо получает пневматическую подушку (подпору), позволяющее регулировать его положение в независимости от положения остальных колес. Давление в пневматической системе регулируется электронным блоком.

Разновидности пневмосистем

Она может состоять из нескольких контуров:

1. Один контур – часто устанавливается на задний мост, но могут встретиться модели с монтажом в передней и задней подвеске. Это самая простая система. Изменяется клиренс и жесткость пневмобаллонов одновременно на обеих осях.
2. Два контура – можно отдельно контролировать перед и зад автомобиля.
3. Четыре контура – самая современная и сложная система. Можно управлять клиренсом на каждом колесе независимо друг от друга. Именно в ней сосредоточены самые важные достоинства пневматической подвески. Но она самая дорогая и прихотливая в обслуживании.

Составные элементы и принцип работы

Компрессор – ключевой элемент пневмоподвески, поскольку этот узел обеспечивает подачу сжатого воздуха. Это несложный по конструкции узел с приводом от электродвигателя.

Ресивер является накопителем сжатого воздуха. Благодаря этому узлу пневматическая подвеска может быстро перенастраиваться – менять дорожный просвет. Ресивер с компрессором связаны между собой не только трубками, а и системой управления, чтобы обеспечить поддержание давления воздуха в ресивере в автоматическом режиме. Для этого в накопитель устанавливаются датчики давления, благодаря которым система управления определяет количество воздуха и пополняет его при сильном расходе путем включения компрессора в работу.

Поскольку компрессор качает воздух из окружающей среды, то в конструкцию пневмоподвески обязательно входит осушитель, который устраняет влагу.

Блоком электроклапанов регулируется подача воздуха в подушки в зависимости от заданного режима. На каждый баллон приходится по одному электроклапану. Работают электроклапаны от сигналов, поступающих с системы управления.

В простых пневмоподвесках (любительских, которые покупаются в магазине автоаксессуаров) блок управления представлен в виде пульта, устанавливаемого на приборной панели. Этим пультом водитель регулирует степень наполнения баллонов сжатым воздухом. Но в такой конструкции не реализован автоматический режим поддержания уровня кузова. То есть, водитель накачивает подушки до требуемого режима и эксплуатирует авто. Единственное, что возможно при такой конструкции – установить нужный клиренс на ходу.

Работает такая пневмоподвеска очень просто – после запуска двигателя включается в работу компрессор, который нагнетает воздух в ресивер. После наполнения до нужного давления, водитель пультом подает сигналы на каждый из электроклапанов, поэтому воздух наполняет пневмобаллоны – автомобиль поднимается. После перекрытия подачи воздуха, заполненные подушки удерживают кузов на нужном уровне.

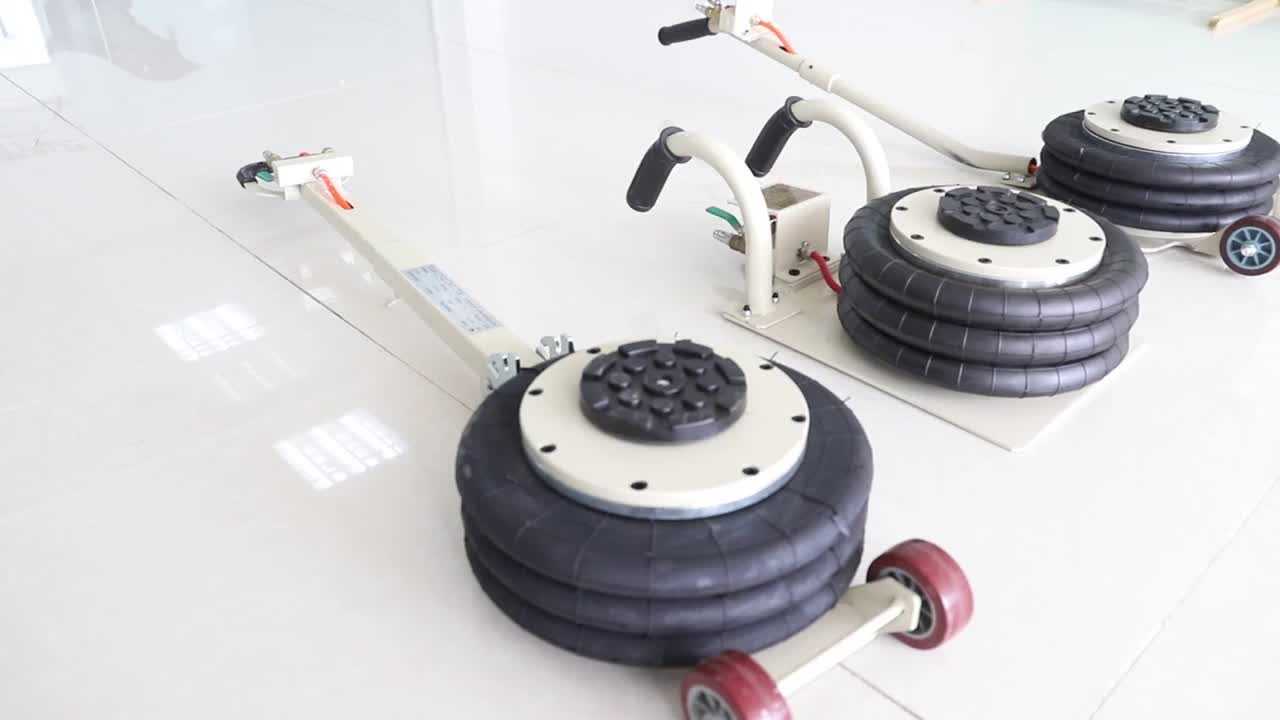

Как выбрать пневмодомкрат?

В продаже встречается просто огромное количество различных моделей пневматических домкратов, которые работают от сжатого воздуха. При выборе учитываются следующие моменты:

1. Показатель грузоподъемности. Надувной домкрат характеризуется тем, какой вес может поднимать на момент эксплуатации. Некоторые модели способны поднимать груз весом до 20 тонн. Рекомендуется выбирать устройства, грузоподъемность которых на 300 килограмм больше массы автомобиля.
2. Высота подъема. Для замены колес и проведения различных ремонтных работ нужно приподнять автомобиль на высоту 50 см.
3. Высота подхвата. Этот показатель определяет то, с какой высоты пневматический домкрат может использоваться. Выбор проводится в соответствии с клиренсом транспортного средства.
4. Максимальный показатель давления. Пневмодомкрат для шиномонтажа должен быть высокого давления. Дешевле всего обходится вариант исполнения с подушками низкого давления, но они предназначены для легковых автомобилей.
5. Удобство в эксплуатации. Мобильные варианты исполнения, которые можно взять с собой в поездку, должны быть легкими и компактными. В некоторых случаях в комплект продажи включается специальный кейс и сумка.
6. Популярность производителя. Существует просто огромное количество различных производителей, которые выпускают бутылочный подкатной или иной пневматический домкрат. Рекомендуется отдавать предпочтение продукции известных производителей.

Портативный домкрат на 2т

Неправильно подобранный механизм не прослужит на протяжении длительного периода. Примером назовем случай, когда домкрат не обладает требуемой грузоподъемностью, слишком высокое давление может привести к повреждению подушки.

Преимущества и недостатки пневмоподвесок

Популярность подвесок, работающих на пневматическом принципе, обусловлена следующими плюсами:

• Возможность адаптации — регулирование жесткости, дорожного просвета и осевых нагрузок.
• • Удобство управления. Изменение параметров и контроль подвески доступен с салона машины. Водитель принимает решение с учетом требований и текущих условий. При автоматическом варианте система принимает решение самостоятельно.
• Изменение дорожного просвета. Регулирование клиренса производится из салона машины. Благодаря этому, создается индивидуальный лоурайдер, меняется дорожный просвет. Наличие опции в условиях отечественных дорог весьма полезно. Благодаря увеличению клиренса, удается преодолеть сложный участок бездорожья или припарковать машину у высокого бордюра.
• Практичность. Благодаря пневматической подвеске, доступна эксплуатация машины даже при повышенной загрузке без снижения комфорта и риска для водителя. Такое качество актуально для грузовых машин, фургонов и другого транспорта.

Нельзя забывать о ряде недостатков:

• Плохая ремонтопригодность. В случае выхода из строя тех или иных элементов единственный выход — замена устройства.
• Низкая надежность. Срок службы устройства зависит от климатических условий эксплуатации — температуры, уровня влажности, наличия дорожных реагентов.
• Высокая стоимость. При организации пневматической подвески приходится тратиться на покупку ресивера, компрессора, пневмоподушек и других элементов системы.

Где она применяется

Её можно встретить не только в автомобилях премиум-класса. На коммерческом транспорте её устанавливают на заднюю ось. Это позволяет контролировать жесткость подвески для перевозки тяжестей. Пневмосистема позволяет опускать зад машины, это уменьшает погрузочную высоту и упрощает погрузку грузов в багажник.

В спортивных авто. В этом случае пневматическая подвеска ставиться на все оси. Уменьшая клиренс и увеличивая жесткость пневмостоек – улучшает управляемость и аэродинамику.

Никогда не видели автобусы, которые при подъезде к остановке «опускаются» на землю? Я такое увидел и был впечатлён. Всё это сопровождалось характерным шипением – это стравился воздух из пневматических подушек. Так проще заходить пассажирам, а какая услуга оказывается людям с ограниченными возможностями! – Не нужно карабкаться по пандусу, а спокойно заехал на коляске в салон.

Записаться на бесплатную диагностику двигателя

Специалист согласует с Вами свободное время для диагностики

Задача подушек двигателя – поглощение вибраций работающего мотора и удерживание его в максимально статичном положении. Так как ДВС в работе обязательно будет вибрировать, и этот факт не зависит от степени его мощности и совершенства. Крепления двигателя на опору-подушку позволяет не только повысить комфортабельность езды, но и защитить силовой агрегат от ударов и толчков при перемещении по неровностям.

Классическая схема установки двигателя на опорах в 3-х точках снизу и 2-х точках сверху. К стати не только ДВС машины смонтирован на таких подушка, а и коробка передач также крепится на резинометаллических опорах. По этому нужно четко разделять где двигатель, а где коробка.

Подробное руководство по эксплуатации подвески AIRMATIC

Начиная с W220 S-Class в 1998 году, Mercedes-Benz начал оснащать различные модели всей своей линейки системой пневматической подвески, получившей название «AIRMATIC». Эта система заменила традиционные винтовые пружины, которые использовались на автомобилях до этого времени, на пневморессоры с электронным контролем уровня и адаптивным демпфированием на всех четырех углах. Модели Mercedes-Benz с подвеской AIRMATIC:

• Mercedes-Benz S-Class (W220)
• Mercedes-Benz E-Class (W211)
  • E500: 2003-2006
  • E550: 2007-2009
  • E55 2003-2006
  • E63: 2007-2009
• Mercedes-Benz CLS-Class (W219)
  • CLS500: 2006
  • CLS55: 2006
  • CLS550: 2007-2011
  • CLS63: 2007-2011
• Mercedes-Benz ML-Class (W164)
  • ML320 2005-2008
  • ML280 2005-2011

Сочетание адаптивного демпфирования, которое регулируется в зависимости от качества дороги и стиля вождения, в сочетании с пневматическими рессорами обеспечивает чрезвычайно комфортную езду.

Положительные и отрицательные качества

Распространение на авто премиум-сегмента, пневматическая подвеска получила благодаря:

• Обеспечению плавного хода;
• Бесшумности работы;
• Повышению управляемости;
• Регулировке высоты дорожного просвета;
• Широкому диапазону настроек (в адаптивно подвеске).

Этими достоинствами, кроме последнего, обладает даже самая простая пневмоподвеска, которой можно укомплектовать любой автомобиль. Но и недостатков у пневматической подвески немало, что и сказывается на ее распространении. Из основных негативных качеств можно выделить:

• сложность конструкции;
• ненадежность;
• занимает много места;
• низкая ремонтопригодность;
• подверженность воздействию агрессивных веществ (касается резиновых составляющих).

«Слабым» звеном в подвеске являются ее основные рабочие элементы – пневмоподушки. Они изготовлены из резины, поэтому «чувствительны» к химическим веществам, перепадам температуры. При этом баллон отремонтировать невозможно, поврежденный компонент только заменяется.

Что такое пневмоподвеска

Пневматической подвеской называют подвеску такого типа, которая может регулировать клиренс автомобиля. При этом регулировка производится либо в автоматическом режиме, либо принудительно, однако приложения физической силы водителя не требуется. Изначально пневмоподвески использовались только для оснащения грузовых транспортных средств, чтобы придать им дополнительную устойчивость и повысить величину дорожного просвета. Однако в последнее время подвески этого типа стали устанавливаться на легковые авто.

Амортизаторы приобретают более солидные размеры и вес

Конструктивно пневмоподвеска отличается от обычной пружинной тем, что в её составе имеются сразу несколько вспомогательных элементов:

• компрессор для нагнетания воздуха;

• ресивер, в котором находится сжатый воздух;

• системы для распределения воздушных потоков.

Действие пневматической подвески в автомобиле организовано следующим образом: сначала компрессор нагнетает необходимое количество воздуха в ресивер. После этого воздух под определённым давлением выводится из ресивера через клапаны. Количество воздуха и степень его сжатости, а также диаметр клапанов для каждой модели автомобиля подбираются индивидуально.

Четыре стойки, компрессор, ресивер и контроллер

Главное достоинство пневмоподвески в том, что она делает машину более устойчивой как во время движения по неровной дороге, так и при скоростном преодолении поворотов. К тому же водитель может настроить любую высоту и жёсткость подвески, то есть обеспечить более плавный ход по любым покрытиям. Помимо этого, использование пневматической подвески позволяет ощутить и другие преимущества такого оснащения:

• оптимизация управления транспортным средством;

• доступность самостоятельной регулировки работы подвески в зависимости от дорожных условий и привычек водителя;

• персонализация автомобиля — можно поднять кузов на максимальную высоту или опустить его ниже рекомендуемого производителем уровня;

• практичность — даже в морозы эксплуатационные характеристики пневмоподвески сохраняются на обычном уровне.

На сегодняшний день стоимость автомобилей с пневматическими подвесками выше, чем авто, которые оснащены пружинными модификациями. Однако надёжность в использовании и ряд преимуществ говорят в пользу современных пневмоподвесок.
