За что отвечает датчик коленвала и как он работает?

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Устройство и где находится датчик положения коленвала

Датчик имеет простое устройство. Внутри находится намагниченный стальной стержень с медной проволочной обмоткой. Стержень с обмоткой помещены в пластиковый корпус и залиты компаундной смолой для изоляции проводов. От него идет стандартный электрический разъем, который подключается к электросети автомобиля. Фиксируется ДПКВ на блоке цилиндров или картере коробки передач. Также он может быть установлен на кронштейне возле приводного шкива.

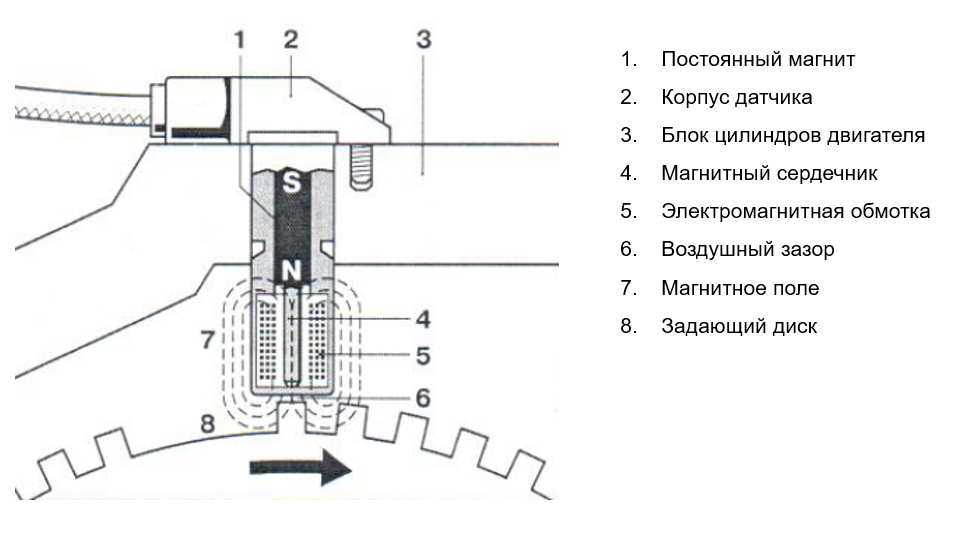

Устройство индуктивного датчика

Датчик располагается напротив зубьев задающего диска. Иногда его могут называть синхронизирующий или реперный. Он представляет собой диск с зубцами по внешнему кругу. Может быть закреплен на шкиве коленчатого вала или маховике и вращаться с ним с одинаковой частотой.

Местонахождение и особенности функционирования ДПКВ

Устанавливают его на двигателе, рядом с генератором (точнее его шкивом), в отведенный для этого кронштейн. Имеет очень длинный провод, снабженный специальным разъемом, с помощью которого происходит соединение с бортовым компьютером.

Когда надо бывает установить датчик обратно, приходится следить за размером зазора датчика и синхронизирующего диска. Оптимальная величина его лежит в интервале от половины до полутора миллиметров, и изменяется с помощью шайбы, находящейся под углублением для установки. Закручивая/раскручивая ее, уменьшают/увеличивают зазор. От правильной регулировки зависит топливный расход и износ цилиндров.

В систему ДПКВ включены следующие элементы:

• Медная проволочная обмотка
• Каркас
• Уплотнительная прокладка
• Крепежный кронштейн
• Магнит
• Синхродиск

Принцип, по которому работает ДПКВ, можно сформулировать следующим образом – сбор синхронизированных импульсных величин напряжения, образующихся при возмущении магнитного поля в момент прохождении руля с зубьями возле корпуса прибора. Чем быстрее вращение, тем сильнее напряжение и интенсивность его импульсов, а значит, интенсивность передаваемых данных.

С этих сведений для управляющего центра становится понятным направление вращения вала и его интенсивность. Анализируя совместные данные с разных датчиков, определяются текущие параметры активности двигателя. Это позволяет генерировать данные регулирования параметров дросселя, точки воспламенения (его момент), активацию бензонасоса.

Функциональное предназначение

На сенсор, фиксирующий позицию коленвала, возложено выполнение двух главных задач:

• Фиксирование моментов прохождения поршнями ВМТ и НМТ.
• Измерение углового положения коленвала.

На основе сведений, которые отправляет ДПКВ, ЭБУ корректирует ряд параметров:

• Время срабатывания форсунок для дозированной подачи топлива.
• Когда включать подачу топлива.
• Моменты срабатывания свечей зажигания.
• Продолжительность работы клапана адсорбера, включая время его включения.
• Регулировка угла поворота распредвала.

Современные двигатели с конструктивной точки зрения претерпели не так много изменений. Ключевой период — переход от карбюраторной системы на инжекторную, которая получила признание большинства специалистов. Дальнейшее развитие заключается в усовершенствовании текущих узлов, и возможное применение новых устройств.

Сложность силовых установок с каждым разом только повышается для извлечения выгоды и минимизации ущерба окружающей среде. Исходя из этого список задач «мозга» любого автомобиля (так зовется сам компьютер или ЭБУ) растет. Но если сенсор не будет передавать необходимые сведения, работоспособность двигателя изменяются не в лучшую сторону.

Как устроен сенсор

До того, как перейти к рассмотрению методик, как проверить датчик коленвала тестером, стоит изучить его устройство. Конструктивно это сердечник, изготовленный из стали, который обматывает медный провод. Все это помещается в корпус из пластика. Вся проводка изолируется друг от друга при помощи компаундной смолы.

Для выполнения задачи шкив коленвала оборудуется специальным маркерным диском, где имеется своего рода метка — обычно на нем 60 зубьев, но двух нет, следовательно, их уже 58. Они равноудалены друг от друга ровно на 6°. Как раз пустой промежуток, образованный отсутствующими зубцами, должен фиксироваться сенсором.

И как раз, таким образом, система зажигания синхронизируется с подачей питания в двигателе. Это позволяет сформировать топливовоздушную смесь с нужным соотношением топлива и воздуха (1:14,7) для ее полного сгорания.

Типы сенсоров и принцип работы

Существует несколько их разновидностей, однако фиксация промежутка производится по общей методике. Собственно сами они могут быть такими:

• Индукционные
• Оптические
• Датчики Холла.

Работа индукционного сенсора основывается на явлении электромагнитной индукции. Пока вращается коленвал, зубцы изменяют магнитное поле датчика коленвала, в результате чего рождаются наведенные импульсы напряжения.

У оптического аналога вместо намагниченного сердечника — светодиод. Он излучает луч, который воспринимается приемником, расположенном с другой стороны. Синхронизация также производится с помощью специальных зубьев (пазов). Задача последнего устройства заключается в фиксации прерываний светового луча, из-за чего формируется импульс напряжения, и он уже направляется к ЭБУ.

Сенсоры Холла функционируют по одноименному физическому эффекту. Здесь присутствует интегральная схема, которая располагается сразу за магнитом и зубцы как раз проносятся мимо нее. Когда зубья проходят непосредственно под схемой, изменяется величина магнитного поля, которое пронизывает элемент Холла. За счет этого формируется милливольтный сигнал напряжения. При этом сама интегральная схема выдает прямоугольные импульсы и тот участок, где отсутствуют два зуба, будет заметно продолжительнее. Обычно датчик Холла трехконтактный — питание +5 Вольт (+12В), «земля», сигнальный выход.

Симптоматика

С типами датчиков положения коленвала мы уже ознакомились, теперь стоит затронуть признаки их неисправности. Вне зависимости от конструкции ДПКВ, признаки его плохой работоспособности всегда одни и те же:

1. Динамические качества автомобиля начинают ощутимо падать. Правда такой симптом указывает на другую неисправность, тем не менее имеет смысл проверить ДПКВ.
2. Обороты силового агрегата самопроизвольно изменяются.
3. Когда автомобильная силовая установка работает вхолостую обороты и вовсе начинают «плавать».
4. Возникновения детонации вследствие динамической нагрузки.
5. Если же электронный элемент и вовсе вышел из строя, то двигатель уже не запуститься.

Также стоит учитывать, что при такой поломке всегда зажигается аварийный индикатор «Check Engine». Правда это не будет указывать именно на неисправность датчика положения коленвала, но это явный сигнал о том, что какая-то система в двигателе имеет неисправность.

Как система топлива получает сигнал от датчика?

Во время работы датчика бортовой компьютер (микроконтроллер внутри машины) определяет конкретное положение поршня в определенный момент его работы в каждом из цилиндров. Для регулирования работы с помощью датчика процесс строится по следующему плану:

1. Коленчатый вал имеет специальное зубчатое колесо, в котором 2 зубчика специально пропущены.
2. При движении коленчатого вала все зубчики проходят рядом с датчиком ДПКВ, при этом сильно искажая состояние его магнитного поля.
3. В результате формируется импульсы в катушке индуктивности данного прибора, которые направляются в базу данных бортового компьютера. При этом отсутствующие 2 зуба являются стартовой или нулевой точкой, благодаря которой компьютер определяет начальное положение вала.
4. Далее компьютер внутри машины подсчитывает количество посланных прибором импульсов и определяет положение коленвала в каждый период времени.
5. После этого обратный сигнал посылается компьютером на датчик, отвечающий за срабатывание топливной форсунки, которая уже подает топливо в системе зажигания.

Таким образом, если ДПКВ работает верно, автомобиль будет работать с наибольшей производительностью, затрачивая при этом минимум топлива.

Проверка в пути

Бываю поломки происходят неожиданно, в поле, на трассе и так далее, где мультиметра под рукой не будет, тогда вас выручит лампочка любого светильника машины, например салонного:

И так нужна светодиодная лампочка с  двумя проводами, которые вы, после снятия датчика к нему подключите.

Действуете железным предметом как я уже рассказал чуть выше.

Если датчик коленвала исправен, то диод будет мерцать.

Спасибо мои читатели, теперь вы можете самостоятельно диагностировать подобные неисправности и не растеряться, до скорой встречи на полях блога с новыми статьями, подписывайтесь на мои обновления в блоге, кто еще этого не сделал, желаю успехов в ремонте, и чтобы ремонт был нужен как можно реже!

Рекомендуйте мой блог друзьям на сайтах, заранее огромная благодарность. До свидания.

Поломка датчика коленвала. Что происходит с автомобилем?

1. Самым правдивым фактом поломки данного прибора является отказ двигателя. Он просто не заводится. Происходит это по причине несвоевременной подаче топливной смеси, и неправильный выбор момента его воспламенения.
2. Детонационные нарушения в двигателе, приводящие к скорому износу целого ряда деталей и самого мотора. Особенно проявляется при повышении нагрузки (например, заезд на возвышенность на малых скоростях).
3. Неустойчивая работа мотора в режиме холостой езды (самопроизвольное падение или увеличение оборотов). Мотор глохнет в момент кратковременных остановок (под светофором), либо на полном ходу.
4. Скачкообразные произвольно меняющиеся обороты при движении.
5. Потеря мощности.
6. Заметно снижаются динамические показатели автомобиля.
7. Замечается проблема заведения мотора. Он либо глохнет сразу, либо вовсе не заводится. Искра может срабатывать с перебоями, или вообще не сработать.
8. CHECK ENGINEна приборном щитке.

Следует понимать, что поломка ДПКВ приводит к утере ЭБУ способности выставлять корректные характеристики некоторых процессов:

— точно подсчитать объем порции топливной смеси, для впрыска в топливную магистраль двигателя

— определить точный момент воспламенения смеси в камере сгорания

— изменить угол положения распредвала

— выявить сам факт воспламенения

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Основные признаки неисправности

Существует ряд ошибок работы автомобиля, которые относятся к неисправности этого измерительного прибора. Вообще, когда выходит из строя этот элемент на панели приборов загорается красная лампочка (Check engine). Так можно понять что он – неисправный. Итак, какие же это симптомы?

1. Резкое уменьшение мощности автомобиля, которое можно определить даже без специальных приборов;
2. Происходит произвольное понижение или повышение оборотов двигателя;
3. Во время динамической нагрузки в двигателе происходит детонация;
4. Двигатель не запускается при повороте ключа;
5. Во время движения машины на холостом ходу происходят неустойчивые обороты двигателя;
6. Отсутствие холостого хода.

Чтобы проверить работоспособность измерителя не обязательно обращаться к мастеру. Это действие можно выполнить самостоятельно. Сделать это можно, используя несколько вариантов, отличаются они лишь применением разных приборов. Простой метод. Перед проверкой нужно демонтировать устройство, и прежде чем его снять, нужно сделать отметки его изначального положения. Нужно так же выполнить контроль зазора между сердечником и диском синхронизации, его величина примерно должна быть в диапазоне от 0.6 до 1.5 мм. После того, как снимите, хорошо просмотрите его на наличие видимых механических повреждений. Что бы лучше рассмотреть, измеритель и его контакты нужно протереть тряпкой, смоченной в спирте. Если при осмотре не было обнаружено никаких механических повреждений, то нужно приступить к изучению электрической схемы.

Нужно проверить сопротивление обмотки на катушке, применяя омметр. Если табло прибора покажет цифры в диапазоне от 550 до 700 Ом, то это значит, что датчик исправлен. В случае, когда будет другое значение или же вообще не реагирует на тест – это признак того, измеритель положения коленвала неисправен. Глубокая проверка. Проверяется сопротивление обмотки, сопротивление изоляции, намагниченность датчика. Для такой проверки нужно использовать: сетевой трансформатор, мегомметр, цифровой вольтметр, прибор для измерения индуктивности

Важно знать, что измерения будут более точными, если их проводить при температуре воздуха не 20º С. Если датчик исправный нужно проверить шкив. Он может быть неплотно сидит на вале, что приводит к неправильной подаче импульсов датчиком

Или же причина в колесе с зубьями. Может быть один или несколько зубьев отломались. Но, вряд ли дело дойдет до глубокой проверки. В основном для того, что бы понять работает прибор или нет, достаточно его протестировать омметром

Он может быть неплотно сидит на вале, что приводит к неправильной подаче импульсов датчиком. Или же причина в колесе с зубьями. Может быть один или несколько зубьев отломались. Но, вряд ли дело дойдет до глубокой проверки. В основном для того, что бы понять работает прибор или нет, достаточно его протестировать омметром.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

• Демонтируем датчик.
• Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

• Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
• Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа
