Как определить раннее или позднее зажигание

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

• двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
• ухудшение динамики движения: вялый разгон;
• повышенный расход горючего;
• хлопки в глушителе;
• вибрация при работе силовой установки.

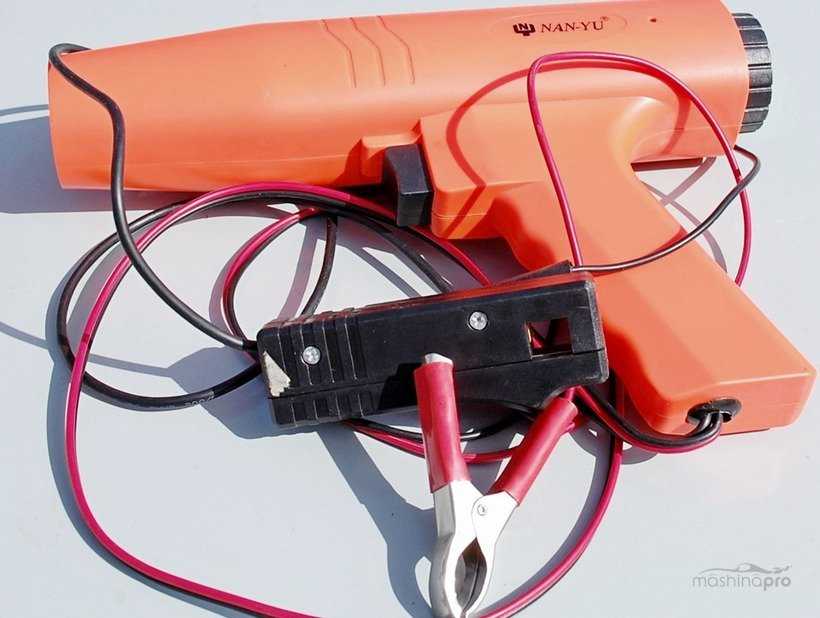

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

• на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
•  очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
• минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.

• пустите двигатель и направьте лампу стробоскопа на шкив;
• риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
• если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

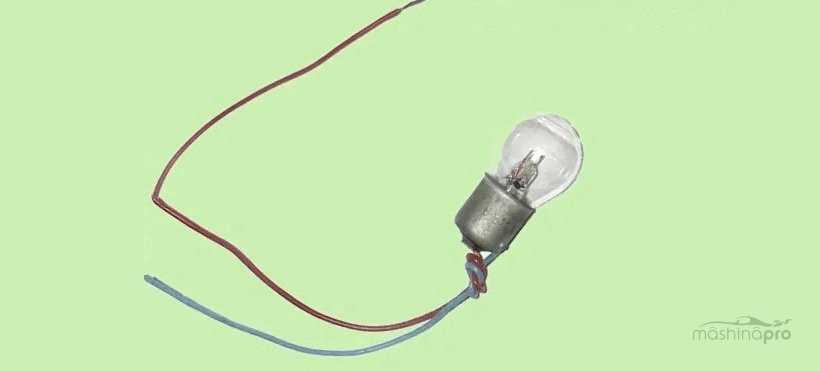

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

• из 1-го цилиндра выкрутите свечу зажигания;
• прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
• одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
• снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
• слегка открутите гайку крепление трамблера;
• один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
• включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
• если она горит, покрутите трамблер, добиваясь ее погасания;
• закрепите трамблер.

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

• прогрейте силовой агрегат до рабочей температуры;
• ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
• добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
• зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще,  а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10, «2» — 5, «3» — 0

Метки имеют значение в 0, 50 и 10 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

1. Выкрутить свечу из первого цилиндра;
2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;
4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

После снятия крышки трамблёра необходимо отметить положение бегунка на роторе напротив первого цилиндра

• Ослабляем крепление корпуса трамблёра, застёжки крышки должны располагаться параллельно двигателю;
• Установка трамблёра после его снятия производится сразу же в этом положении — это упрощаёт дальнейшую настройку;
• Провода от лампочки присоединяем к корпусу (минус) и низковольтному проводу внутри трамблёра (плюс);
• Включаем в салоне зажигание (стартер не прокручиваем);
• Если зажигание выставлено верно, то контакты будут разомкнуты, и лампочка не загорится;
• Можно покрутить корпус трамблёра и добиться устойчивого положения, в котором лампочка потухнет;
• Затягиваем крепление трамблёра, ставим крышку и выключаем зажигание. Регулировка окончена.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
В таком положении фиксируем распределитель.

Статья в тему: Как почистить радиатор автомобиля – в чем залог здоровья мотора?

Что далее?

Установка момента зажигания (ВАЗ-2107 карбюратор — не исключение) на этом не заканчивается.

Далее нужно взять рожковый ключ на 13 и слегка открутить гайку распределителя зажигания. Можно использовать обычную лампочку либо взять вольтметр. Один провод подключается к массе, второй к низковольтному отводу катушки. После этого нужно включить зажигание автомобиля и потихоньку поворачивать крышку, пока не загорится лампа, или вольтметр не укажет напряжение. Далее необходимо подтянуть крепежную гайку. На этом установка момента зажигания для автомобилей с карбюратором закончена.

Система зажигания, что это

В целом даже малоопытные водители знают, что система зажигания заводит автомобиль. Система создает искру, которая расходится по свечам зажигания в определенный такт двигателя. Происходит возгорание топливно-воздушной смеси в двигателе и происходит сгорание. Такой процесс характерен для бензиновых двигателей внутреннего сгорания.

Если автомобиль оснащен дизельным двигателем, то процесс возгорания обеспечивается не искрой, а максимальным сжатием. То есть в момент поворота ключа зажигания топливо поступает в двигатель и активируется система сжатия.

Зажигание в автомобиле воспроизводится тремя способами:

• с помощью микропроцессора в электронной системе зажигания, с помощью специального блока накапливается электрическая энергия, он же потом ей управляет и создает искру;
• контактный способ, в этом случае за процесс отвечает трамблер (специальный распределитель зажигания);
• бесконтактное зажигание, в этом случае процессом руководит транзисторный коммутатор, взаимодействующий с бесконтактным датчиком импульсов, он исполняет роль прерывателя, а механический распределитель направляет ток высокого напряжения.

Несмотря на различия в процессе, конструкция имеет немало общих деталей: свечи зажигания, аккумулятор, провода, катушку зажигания, выключатель, устройства для накопления и распределения заряда.

Что может подсказать автовладельцу о необходимость регулировки зажигания? В первую очередь — это частые ситуации, когда машина глохнет даже во время движения. Нередко автомобиль глохнет на старте, сразу после первого рывка. Также неравномерная работа двигателя, его перегрев и непонятные звуки из-под капота во время работы механизма, которые опытные автовладельцы определяют, как «стучат пальцы», могут стать признаками неисправности системы зажигания.

Это интересно: Замена подсветки приборной панели своими руками

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

1. Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
2. После ремонта двигателя, сопровождавшегося его разборкой.
3. После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
4. При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
5. После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Ситуации во время движения, когда зажигается Чек

Рассмотрим несколько типичных ситуаций, когда водителю нужно срочно отреагировать на включение Check engine:

В момент запуска двигателя чек загорается и почти сразу гаснет. Никаких серьезных проблем, в данной ситуации, он не высветил. Проверьте крышку бензобака. Скорее всего, он плохо прикручен.
Загорелся индикатор вовремя движения. Такая ситуация свидетельствует об обрывах электроцепи. Это могут быть отошедшие контакты, отсоединившиеся провода, в том числе и аккумулятора. Проверьте все навесное оборудование.
Мигание индикатора во при движении. Остановитесь и не заглушая мотор, прислушайтесь к шумам из двигателя. Нужно проверить объем масла. Однако, это уже достаточно серьезный звонок, поэтому нужно, как можно скорее, добраться до автомастерской.

Чек мигает, но двигатель прекрасно работает, шумы не слышны, перебоев не наблюдается. Это говорит о нарушениях в системе зажигания

Следует обратить внимание на исправность свечей и качество бензина.
А если в такой же ситуации, индикатор непрерывно светится. Это знак неправильно выставленного свечного зазора

Отрегулируйте по норме (не более 1,3).
Постоянно светящийсяCheck Engine говорит о проблемах в изоляции системы зажигания. Протестируйте в диагностическом пункте.
Чек загорается с началом движения и не гаснет. Неисправный бензонасос. Прислушайтесь к шумам, при выявлении характерных звуков, демонтируйте его и смойте грязь из внутренностей и фильтров.
Check engine постоянно светится. Сопровождается это повышением температуры атифриза (до 90 градусов). Тут речь идет о серьезных проблемах в двигателе. Лучше прекратить движение и вызвать эвакуатор до сервисного центра.

Инструкция по установке трамблера

Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам. В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы. К примеру, в машинах отечественного производства ВАЗ установка момента зажигания производится по первому цилиндру. То есть для выставления поршень следует установить в положение ВМТ, ведь именно в нем происходит момент сжатия.

Настройка системы зажигания производится таким образом:

• В первую очередь извлекается свеча этого цилиндра.
• При помощи пробки или пальца следует закрыть свечное отверстие.
• Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.
• Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.
• После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).

Как правильно выставить зажигание

Перед тем, как выставить зажигание, нужно вспомнить, что при проведении любых монтажных работ с автомобилем все снятые детали необходимо очищать от грязи и жира. Также не лишним будет очистить шкалу, а для облегчения считывания показателей — обозначить белым маркером центральную метку, соответствующую ВМТ.

Не используйте одежду, которая может застревать между агрегатами под капотом.

Все внутренние детали трамблера содержатся под напряжением системы зажигания. Если трамблер неисправен, то попытка регулировки свечей может привести к поражению электрическим током. В автомобиле должен быть поднят стояночный тормоз для предупреждения его скатывания.

Регулировка зажигания на дизельных агрегатах

В иных случаях может потребоваться установка момента зажигания. Для этого достаточно немного открутить стопорный винт и установить положение распределителя таким образом, чтобы метка совпала с риской. Затем следует затянуть стопорные винты. Затягивание их нужно проводить с использованием динамометрического ключа, чтобы контролировать силу затяжки. Показатель затяжки должен быть равен 25 Н/м.

После этого необходимо подключить датчик температуры и резко нажать на педаль газа три раза. Потом снова посмотреть на совпадение отметок. При положительном стечении обстоятельств измерительные приборы следует убрать. Не стоит забывать об отключенном ранее приводе вентилятора.

Трамблер в бесконтактной системе зажигания

Контактная система зажигания, которая установлена на допотопных классических моделях ВАЗ — образец итальянской надежности, стабильности и ремонтопригодности. Эта система (не в принципе система зажигания, а именно ВАЗовская) была разработана концерном Фиат в 1963 году и практически не изменялась на протяжении всей эпохи царствования классических Жигулей, вплоть до того момента, когда из ворот Ижевского завода не выкатили последнюю ВАЗ 2107. Хотя на последних семерках уже стояла бесконтактная система зажигания, особенных изменений она не претерпела.

На автомобилях семейства Самара — 2108, 2109, 2114, система зажигания бесконтактная. Что это значит и какие отличия ее от контактной системы? Вот они:

• в трамблере ВАЗ 2109 отсутствует контактная группа;
• работа бесконтактной системы зажигания управляется электроникой, а не одноклеточными электромагнитными реле;
• корректировка угла опережения зажигания проводится другими методами;
• бесконтактный трамблер ВАЗ 2109 более компактный, чем трамблеры классических ВАЗ.

Принцип работы системы зажигания и ее основные задачи не изменились с применением бесконтактной системы. Она стала проще в обслуживании, стала меньше зависеть от механического износа контактной группы, но больше — от качества электронных полупроводниковых комплектующих. Электронные блоки управления старых 2109 требуют обязательной проверки перед покупкой, поскольку качество отечественных радиокомпонентов не всегда может быть стабильным.

Назначение трамблера ВАЗ 2109

В любой системе зажигания, бесконтактной, или контактной, есть два контура — высоковольтный и низковольтный. Трамблер, распределитель зажигания, является как раз тем устройством, которое имеет дело как высоковольтной проводкой, так и с маловольтажной. Основная его задача — распределение высокого напряжения между свечами зажигания в нужный момент и в определенном порядке.

Работает трамблер следующим образом — Высоковольтное напряжение генерируется в катушке зажигания методом электромагнитной индукции. По высоковольтному проводу оно подается на центральный контакт крышки распределителя. Контакт находится в постоянном взаимодействии в бегунком, который распределяет ток по четырем контактам, соответствующим свече в цилиндре. Бегунок находится в постоянном вращении и поочередно замыкает центральный контакт с контактами свечей. Ток поступает на свечи по проводам высокого напряжения в порядке, определенном очередностью работы цилиндров — 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распредвалом.

Работа датчика холла и центробежного механизма

Устройство трамблера ВАЗ 2109 позволяет корректировать угол опережения зажигания во время работы двигателя. Это достигается за счет центробежного устройства, которое способно сдвигать бегунок при резком увеличении числа оборотов. Конструкция центробежного механизма аналогична тем, которые устанавливались на трамблеры с контактной системой зажигания.

Также в трамблере ВАЗ 2109 предусмотрен вакуумный корректор. Он работает следующим образом — при создании разрежения во впускном коллекторе, с которым соединен корректор, разряжение передается по трубке в камеру с резиновой диафрагмой. Диафрагма соединена с тягой, которая шарнирно крепится к пластинке, на которой расположен датчик холла. Именно этот датчик заменил контактную группу в трамблере и позволил сделать систему зажигания стабильнее. Вместе с пластиной датчик может сдвигаться, регулируя момент зажигания, увеличивая или уменьшая угол, в зависимости от интенсивности набора оборотов и от разрежения в коллекторе.

Неисправности в работе трамблера

Поскольку в трамблере 2109 минимум механических деталей, то он не так подвержен износу, как трамблер с контактной группой. Тем не менее, они есть и к ним нужно быть готовым.

1. Часто забивается отверстие для вентиляции и компенсации давления на хвостовике трамблера. Это приводит к тому, что кратерные газы, не имея другого выхода, прорываются через сальник валика трамблера и замасливают бегунок.
2. Случаются пробои на массу в крышке распределителя из-за микротрещин.
3. Из-за некачественных элементов выходит из строя датчик холла;
4. Разбалтывается подшипник вала трамблера.

Все эти неприятности решаются довольно просто, если не жалко времени все можно устранить своими руками. Трамблер ВАЗ 2109 цена которого составляет не многим более 1000 рублей — в принципе, расходный узел, поэтому принимать решение о его ремонте может быть нерентабельно с точки зрения потраченного времени. Правильного вам искрораспределения, и удачи на дорогах.

Проверка зажигания на дизельных агрегатах

Дизельные двигатели почти не отличаются от бензиновых некоторыми свойствами, однако также требовательны к выставлению зажигания. Установка момента зажигания «Фольксваген Т-4» станет основным примером для рассмотрения ремонтной работы. Предварительно работы будут проводиться с использованием стробоскопа и тахометра.

Регулировка производится сразу после установки распределителя зажигания в том случае, когда значение угла опережения зажигания на холостом ходе не соответствует требуемым показателям.

1. Если в автомобиле имеется кондиционер, необходимо его отключить. Двигатель, в свою очередь, следует прогреть до среднерабочих норм, то есть температура ОЖ должна составлять 80 градусов.
2. После прогрева необходимо остановить работу мотора.
3. Далее тахометр соединяется с 1-й и 15-й клеммой катушки зажигания. Зажигание в этот момент должно быть отключено.
4. Стробоскоп подключает по правилам полярности к аккумуляторной батарее. Отдельный зажим подключается к В/В проводу первого цилиндра.
5. Далее с клапана регулировки давления нужно демонтировать шланг, для вентиляции двигателя. Отводить шланг стоит так, чтобы в итоге в него попадал только чистый воздух.
6. Далее нужно запустить двигатель, поочередно дав ему поработать как на холостых оборотах, так и повышенных. Как только сработает вентилятор, нужно оставить в работе только холостые обороты.
7. Отключить 2-полюсной разъем датчика температуры ОЖ. Однако, отключение его может спровоцировать остановку двигателя. В таком случае при повторном запуске разъем следует установить на место. Если этого не сделать регулировка момента зажигания будет проведена неправильно.
8. Если при отключении штекера датчика двигатель не остановился, необходимо дать ему поработать на повышенных оборотах.
9. Свет лампы стробоскопа следует направить в картер. Чтобы избежать поражения от вентилятора, его предварительно отключают.
10. Если при вспышках риска момента будет соответствовать метке, то проводить регулировку зажигания не нужно.

Оптимальный вариант

Бортовой компьютер на ВАЗ 2114 модели Штат 115*24 имеет множество функций, которые позволяют водителю корректировать рабочее состояние некоторых узлов по своему усмотрению. Но отличительной чертой этого устройства является возможность считывать ошибки с датчиков

Не каждая модель имеет эту функцию, поэтому стоит обратить внимание при выборе борт-компьютера на эту незначительную деталь

Конечно, это сильно не влияет на работу системы, но возможность получить дополнительную информацию с датчиков помогает своевременно найти и устранить поломки. Другая важная деталь, которую должен иметь маршрутный компьютер, — сохранение и сброс настроек системы. Для того чтобы машина работала максимально эффективно, устройство подбирает особенный режим работы некоторых приборов и узлов, а затем сохраняет их. При изменении в конфигурации автомобиля — установке новых деталей или замене топлива на другую марку — придется обнулить настройки. Большинство устройств поддерживает автоматическое обнуление параметров работы. Если восстановить прежнюю конфигурацию, то компьютер автоматически вернет старые настройки. Эта функция помогает водителю сохранить свое время, избежав ручной настройки электроники в машине, поэтому желательно, чтобы маршрутный компьютер обладал такой опцией.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

• Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
• Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие – это необходимость ручной регулировки угла зажигания. В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра.

Но можно провести настройку и «на глаз». Все, что потребуется для такой регулировки – это накидной ключ на 10. Алгоритм следующий:

1. Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
2. Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
3. Запускаем двигатель, прогреваем его до рабочей температуры.
4. Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
5. Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) – мы имеем слишком раннее зажигание. Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
6. Добившись нужного результата, закручиваем гайки крышки.

Как выставить зажигание

Корректировка угла опережения зависит от трех
составляющих: положения шкивов коленчатого и распределительного валов, а также
трамблера, связанного с ними нижним вертикальным приводом. Для проверки
синхронизации систем двигателя используется два распространенных способа.
Рассмотрим их детальнее.

При помощи стробоскопа

Это оптический прибор, излучающий короткие
вспышки света. При такой особенности аппарат помогает проверить правильность
положения меток с высокой точностью. Вам понадобится белая краска или мелок, а
также несколько ключей. Метод подойдет для любого автомобиля с карбюраторной
системой впрыска.

Стробоскоп
Понадобится
такой или аналогичный стробоскоп

Двигатель машины следует прогреть до 96
градусов. Далее процесс выполняется в такой последовательности:

1. Снимается
   защитный кожух ремня ГРМ. Машина поддомкрачивается и включается 5-я
   передача, облегчающая проворачивания коленвала мотора.
2. Шкив
   распределительного вала и коленчатого устанавливается по меткам на
   корпусе. Это заводские насечки, гарантирующее правильное положение и
   нужный угол опережения. Когда все выставлено, поршневая группа
   выстраивается в определенной последовательности, где поршень первого
   цилиндра максимально выдвинут вверх.
3. На насечки
   шкива коленвала и пазы-указатели на блоке ДВС наносятся метки белой
   краской.
4. Снимается
   крышка корпуса трамблера и проверяется направление бегунка-контакта. Он
   должен замыкать пластину первого цилиндра. Вычислить номер камеры сгорания
   не сложно, пройдя по пути свечного провода.
5. Стробоскоп
   подключается к аккумулятору, а свободный кабель фиксируется на
   высоковольтном проводе, ведущем к первому цилиндру.
6. Двигатель
   заводится и функционирует на холостых.
7. Стробоскоп
   начинает светить. Свечение направляют на шкив. За счет единого цикла
   вращения и подачи напряжения, создастся эффект постоянной метки. Если она
   ровная, т.е. совпадает — угол отрегулирован верно.

Смещение отметки на шкиве за линию на блоке
мотора указывает на позднюю передачу тока. Понадобится провернуть трамблер по
часовой стрелке. Если белая насечка краской на шкиве находится перед линией на
ДВС, то трамблер разворачивают в противоположную сторону (против часовой
стрелки). После этого двигатель заводится повторно и проверятся синхронность
стробоскопом.

Используя лампочку

Это более простой способ, при котором точность
настройки проигрывает, зато не понадобится покупать стробоскоп. Используется
лампа 12 В с двумя припаянными проводами:

1. Один контакт
   присоединяется к высоковольтной катушке, а другой — на массу.
2. Гайки
   прерывателя ослабляются.
3. Действие
   происходит на заглушенном моторе, но ключ повернут в положение ON.
4. Трамблер
   вращается в любую сторону, пока лампа не потухнет.
5. Затем его
   медленно возвращают на место, чтобы поймать момент загорания лампы. Он
   соответствует оптимальному углу настройки.

Лампочка с проводами
Подойдет
такое приспособление

Про дизель

На дизеле нет свечных элементов, поэтому
правильность зажигания определяется периодом подачи дизельного топлива. За это
отвечает ТНВД с плунжерными парами, передающий солярку на форсунки. У ТНВД есть
муфта, подключаемая к коленвалу. На ней тоже предусмотрены метки для
корректировки, с ориентацией на ВМТ первого поршня. Совместив метки достигается
нужная синхронизация и двигатель заводится с пол оборота.

Что нужно предусмотреть, дабы произвести корректную регулировку

Можно один раз за долгое время, например год-два, а можно это делать ежемесячно, а в некоторых случаях и чаще. Всё это зависит от того, выполняются ли условия, которые необходимы для успешного завершения затеянного:

• До начала регулировки нужно убедиться, что весь комплект свечей находится в рабочем состоянии.
• Вычистить контакты прерывателя, проверить его состояние и зазоры.
• Должны быть в хорошем состоянии ВВ-провода. Они не должны иметь повреждений, колпачки свечей, катушки зажигания и контакты с трамблёром должны быть в полном порядке.
• Должен быть подключён привод вакуумного зажигания, он должен иметь свободный ход.

Только при выполнении всех этих указаний можно производить регулировку.

Это интересно: Замена сальников клапанов своими руками
