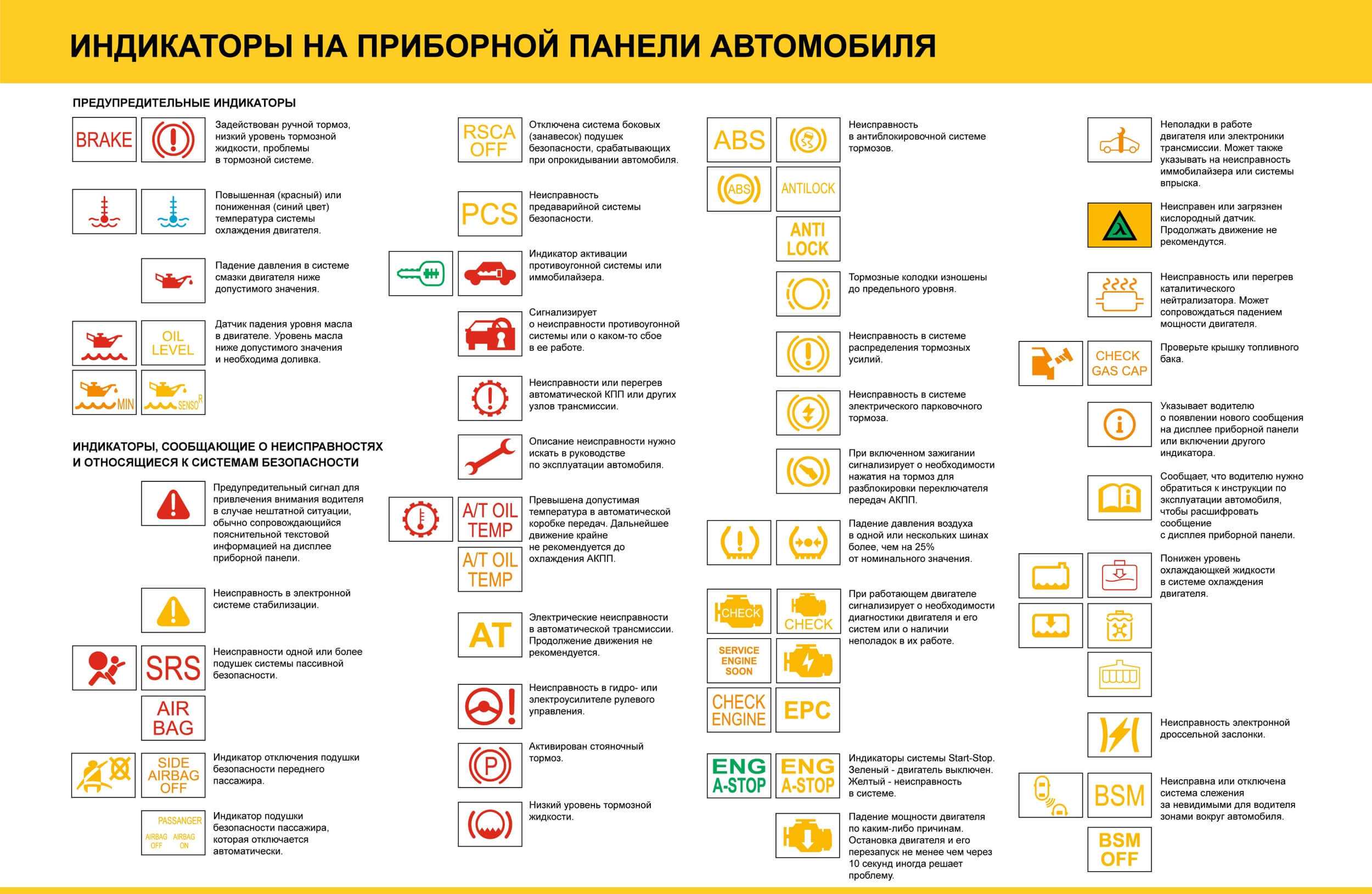

Значки на приборной панели автомобиля: полная расшифровка с обозначениями

Последовательность действий в случае, когда загорелся значок низкого уровня давления масла

Уменьшение уровня давления масла в автомобиле непременно приводит к масляному голоданию. При этом возможно:

  • перегрев двигателя;
  • выход из строя узлов силового агрегата автомобиля;
  • преждевременный износ поршневой группы;
  • иные более серьезные последствия.

В случае, когда после запуска двигателя на приборной панели импульсно или постоянно появляется индикация аварийного значка «давление масла» (масленка), необходимо заглушить двигатель и выполнить комплекс работ по установлению причин аварийной индикации.

Последовательность действий:

  1. Проверить уровень масла при помощи контрольного щупа. Если уровень меньше минимального, требуется дозаправить масло соответствующей спецификации, вновь запустить двигатель, убедиться в отсутствии свечения аварийной индикации уровня масла.
  2. Если уровень масла в норме, необходимо обеспечить доступ к датчику давления масла (смотрите предыдущий пункт). Далее следует включить зажигание, демонтировать разъем датчика, замкнуть контакт разъема на металлический корпус двигателя. Если аварийный значок на приборной панели загорится, значит, либо неисправен датчик, либо давление масла действительно не соответствует требуемым параметрам.
  3. Для предотвращения серьезных последствий, связанных с неисправностью смазочной системы, автомобиль следует транспортировать на СТО для контроля уровня давления масла с помощью специального оборудования.
  4. В случае соответствия уровня давления масла требуемым значениям, необходимо приступить к замене датчика.

Возможные причины нестабильного колебания стрелки

Начнем с того, что под нормальным состоянием положено понимать плавное движение стрелки в зависимости от термального состояния двигателя. Имеют места быть небольшие отклонения от истины, но лишь в ряде случаев:

  • При низких температурах.
  • На большой скорости.
  • Продолжительное использование печки.

Это объясняется большой затратой энергии двигателя, а также повышенному влиянию холодного ветра или низкой температуры из вне. Зная об этом можно легко и просто сориентироваться, и понять действительный результат. К тому же поведение стрелки в данном случае все еще будет стабильным и плавным.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Неисправности, при которых запрещается эксплуатация транспортных средств

Теперь поговорим о неисправностях, с которыми запрещается эксплуатация ТС. Их можно разделить на 3 группы:

  1. Неисправности, влияющие на безопасность движения;
  2. Неисправности, не влияющие на безопасность движения;
  3. Неисправности, наносящие вред окружающей среде.

К первой группе неисправностей (при перечисленных ниже неисправностях до места ремонта и стоянки можно доехать с соблюдением необходимых мер безопасности) относятся:

Неисправен звуковой сигнал. Звуковой сигнал предназначен в том числе, чтобы предотвратить ДТП. Представьте, едете по дороге, и выбегает ребенок или идет бабушка, которая не видит Ваш автомобиль. Подав звуковой сигнал, участники дорожного движения Вас услышат и примут меры (остановятся). А если сигнал не работает?
Не работает спидометр. Трудно оценить скорость движения на «глаз».
Не работают стеклоомыватели и стеклоочистители

В ясную погоду не важно, а в дождь и после дождя это доставит водителю неприятности. Хотя и в ясную погоду могут понадобиться стеклоомыватели и стеклоочистители

Например, выехал перед Вами из леса грузовой автомобиль, грязь полетит в стекло и, если не работают стеклоомыватели, придется вынужденно остановиться. Или поливает дорогу в городе поливочно – моечная машина, а у Вас не работают в установленном режиме стеклоочистители, то чистят, то не чистят.
Не работает предусмотренное конструкцией противоугонное устройство. Речь идет о штатном противоугонном устройстве, установленном заводом-изготовителем. Если вынуть ключ из замка зажигания и повернуть рулевое колесо вправо или влево, то руль механически фиксируется в этом положении – это и есть противоугонное устройство. Есть и другие противоугонные устройства: блокировка зажигания, дверей, коробки передач, рулевого колеса, педалей тормоза и сцепления и др.
Не работают запоры бортов грузовой платформы. На дорогу может упасть груз.
Не работают запоры горловин топливных баков. Если не работаю запоры, то бензин льется на дорогу и может попасть под горячий глушитель своей или другой машины (или брошенный окурок) и все.
Не работает механизм регулировки сиденья водителя. Управлять автомобилем неудобно (сиденье произвольно перемещается), а значит опасно.
Не работает устройство обогрева и обдува стекла. При дожде в салоне автомобиля водитель и все пассажиры дышат, что приводит к запотеванию окон, будет ничего не видно (то же самое происходит зимой, когда замерзают лобовое и боковые стекла).
Шины имеют отслоения протектора или боковины, порезы, обнажающие корд. При движении могут возникнуть опасные последствия (опрокидывание ТС, неуправляемое скольжение и даже «взрыв» колеса). Когда изнашивается обувь, мы ее меняем, тоже самое происходит и с колесами автомобиля.
На одну ось автомобиля установлены шины различных размеров, рисунка протектора, камерная и бескамерная, ошипованная и неошипованная и т.д. На одной оси должны быть одинаковые колеса. На разных колесах на одной оси разные коэффициенты сцепления, поэтому машину будет уводить от прямолинейного движения. Мы не носим разную обувь (неудобно), тоже самое происходит и с автомобилем.
Остаточная величина рисунка протектора должна быть не менее: для мотоциклов — 0,8 мм; для грузовых автомобилей – 1 мм; для легковых автомобилей – 1,6 мм; для автобусов – 2 мм. На лысой резине ездить нельзя, тормозной путь увеличивается и в конечном итоге может привести к ДТП. Это можно сравнить с протектором обуви. Протектор износился, то и пешеходу трудно двигаться. Измерить величину протектора можно простой линейкой или индикатором. На современных шинах нанесены метки и по ним можно определить износ, не прибегая к средствам измерения.

Отсутствуют предусмотренные конструкцией зеркала заднего вида. Без зеркала заднего вида водитель, как без одного глаза. Необходимо следить за дорогой при движении, перестроении, поворотах и разворотах.
Суммарный люфт в рулевом управлении превышает: 10 градусов – для легковых автомобилей; 20 градусов – для автобусов; 25 градусов – для грузовых автомобилей. Если покачать руль влево, вправо, то до определенного угла он вращается свободно, без усилия, а колеса при этом остаются неподвижными. Это и есть люфт.

На грузовых автомобилях с разрешенной максимальной массой более 3,5 т и автобусах с массой более 5 т отсутствуют противооткатные упоры. Эти транспортные средства обладают достаточно большой массой и на подъеме или спуске могут покатиться («ручник» не спасет), поэтому под колеса подкладывают противооткатные упоры.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

  1. отсоедините разъем от датчика;
  2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
  3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С Сопротивление проводника, Ом Температура жидкости, °С Сопротивление проводника, Ом
5 7 280 45 1 188
10 5 670 50 973
15 4 450 60 667
20 3 520 70 467
25 2 796 80 332
30 2 238 90 241
40 1 459 100 177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Прочие ошибки на панели приборов

Волны в круге и скобки с двух сторон

Индикатор обозначает низкий уровень тормозной жидкости.

Руль с восклицательным знаком

Проблемы с системой гидроусилителя рулевого управления.

Красная буква P в кружочке со скобками

Включен ручной (стояночный) тормоз. На новых автомобилях «ручной» тормоз автоматически включается при остановке автомобиля.

Желтый восклицательный знак в кружочке со скобками

Проблема с системой распределения тормозных усилий (Electronic brakeforce distribution, EBD). Это более развитая система чем ABS и она действует постоянно, а не только при экстренном торможении.

Желтый круг с прерывистыми скобками

Индикатор износа колодок. Информация поступает от датчиков-расходников, которые постепенно стирается вместе с колодками, пока не разорвется электрическая цепь — в этот момент и загорается такая лампочка. Нужно заменить колодки или проверить датчики.

Молния в кружочке со скобками

Система обнаружила проблему с электрическим стояночным тормозом.

Индикатор низкого давления шин

Такие лампочки могут ставиться в приборные панели автомобилей с датчиками давления шин. Сообщают о низком давлении (падение давления на более чем 25% от номинального).

Иконка двигателя с надписью Check, надписи Check Engine, EPC

Такие ошибки обозначают наличие проблем с двигателем. Лампочка горит только при заведенном двигателе. Это могут быть неисправности датчиков, плохая топливо-воздушная смесь и так далее. Check Engine с английского переводится «проверьте двигатель». Ошибка может сопровождаться неровной работой мотора, плохой тягой, рывками при движении и так далее. Эту ошибку автомобилисты часто в шутку называют «джеки чан». Надпись EPC (Electronic Power Control) можно увидеть на автомобилях концерна Volkswagen Group, означает проблемы с зажиганием или управлением двигателем.

Надпись ENG A-Stop

Такой индикатор можно увидеть на автомобилях с системой старт-стоп. Зеленый значок горит при заглушенном двигателей, желтый сигнализирует о неисправностях с этой системой.

Двигатель со стрелкой вниз

Индикатор плохой тяги мотора (снижение его мощности).

Значок с греческой буквой  λ (лямбда) в треугольнике

Система обнаружила неисправности в датчике-кислорода (так называемый лямбда-зонд). Таких датчиков в автомобиле может быть несколько, они участвуют в регулировке топливовоздушной смеси. При неисправности может быть повышенный расход топлива или плохая тяга.

Индикатор катализатора

Проблемы с нейтралитическим катализатором системы выпуска отработанных газов — перегрев или иная неисправность.

Крышка бензобака или надпись Check Gas Cap

Открыта крышка бензобака или в топливную систему попадает воздух. Надпись Check Gas Cap переводится как «проверьте крышку бака»,

Буква «i» в круге

Информационное сообщение, может также напоминать о наличии какой-то другой ошибки.

Книга с буквой «i»

Рекомендация ознакомиться с инструкцией по эксплуатации автомобиля,

Индикатор низкого уровня охлаждающей жидкости

Данные лампочки в том или ином виде сообщают о низком уровне охлаждающей жидкости в системе или неисправности датчика, отвечающего за отслеживанием ее уровня — чаще всего контакты датчика окисляются.

Молния и две скобки

Ошибка в электронной системе управления дроссельной заслонкой.

Машина на подъемнике, надписи Maint REQD, Service, Oil change

В основном эти лампочки сообщают о завершении интервала технического обслуживания и напоминают о необходимости посетить сервис для замены масла или обслуживания. Обычно интервал устанавливается в дилерском центре, ошибка снимается там же с помощью специального диагностического устройства. Некоторые из этих ошибок иногда могут означать серьезные поломки, читайте руководство по пользованию вашим автомобилем.

Точки и стрелки

Когда горит такая лампочка это говорит о том, что воздушный фильтр двигателя плохо пропускает воздух, требуется его замена.

Надпись Night view

Night view переводится как «ночное виденье» — обозначает проблемы с системой ночного виденья, скорее всего неисправны инфракрасные датчики или их цепь.

Надпись VGRS

Проблемы с рулевым управлением с переменным передаточным числом. Эта технология называется VGRS (Variable Gear Ratio Steering).

Надписи ETCS, ECT PWR, EML

Проблемы с системами ETCS или ETC (Electronic Throttle Control System, Electronic Throttle Control) — электронное управление дроссельной заслонкой, ECT (Electronically Controlled Transmission) — электронно-управляемая система передачи, EML (Elektronische Motorleistungsregelung) — электронная система управления двигателем.

Как работает индикатор

Если работа агрегатов исправна и какие-либо поломки охлаждения ДВС отсутствуют, то лампочка охлаждающей жидкости не будет гореть при включенном моторе.

Она загорается тогда, когда заводится двигатель. Это происходит, потому что компьютерной системой автомобиля осуществляется сверка связи, возникающей между температурными датчиками и лампочкой, расположенной на панели приборов. В случае, когда по завершении запуска мотора через 2–5 секунд лампочка не горит – диагностика пройдена, в цепи между индикатором и датчиками не возникло разрывов.

Если лампочка охлаждающей жидкости не будет гореть во время запуска двигателя, то поломка, скорее всего, возникла в самом индикаторе. Возможно, перегорела лампочка (светодиод).

Бывает, что даже после того, как двигатель включился, лампочка охлаждающей жидкости продолжает гореть. Это может говорить о том, что есть какие-то неисправности с датчиком или цепью. По этой причине индикатор не получает нужный сигнал. Кроме того, подобная поломка часто означает, что в одном или нескольких элементах охлаждения мотора возникла какая-то поломка.

Учитывайте, что в современных машинах есть достаточно современная система индикации, отображаемая на приборной панели. Работа лампочек может осуществляться в нескольких режимах. При производстве автомобилей подобная опция зачастую используется в индикаторе охлаждающей жидкости. Если, к примеру, он перегрелся, то цвет лампочки становится красным, а если охладился, то синим.

Стоит сказать несколько слов о том, как происходит работа непосредственно самого датчика температуры охлаждающей жидкости. Функционирование и конструкция прибора значительно усовершенствовались с тех пор, как он был изобретен. Использование современных материалов в процессе производства позволили добиться того, что датчик стал меньше в размерах, улучшились его показатели точности.

Данный прибор – это термический переменный резистор, который зафиксирован в металлическом корпусе, имеющем резьбовый наконечник. Когда происходит нагрев, то благодаря термоэлементу снижается сопротивление, возникшее в электрической цепи. За счет этого электронный блок управления (или, говоря другими словами, ЭБУ, контроллер), начинает показывать, какова температура охлаждающей жидкости.

Со времен Советского союза в автомобильном транспорте используются электронные приборы, которые измеряют температуру антифриза, находящегося в водяной рубашке двигателя

К неисправности этого прибора всегда относятся с особым вниманием, поскольку если не контролировать температуру в охлаждающей системе, может произойти перегрев мотора и поломка поршневой группы

По этой причине новичкам особенно важно понимать, что считается признаками поломки датчика температуры

Функционирование прибора определяет правильность выполнения следующих задач:

  • Сигналы измерителя дают импульс для работы датчика температуры охлаждающей жидкости.
  • Вовремя выключаются вентиляторы, отвечающие за принудительное охлаждение двигателя, когда антифриз достигает критического показателя температуры (примерно +100 °С).
  • Насыщение топливовоздушной смеси, а также повышение оборотов холостого хода на непрогретом моторе.

В процессе езды контроллером фиксируются данные всех датчиков, после чего происходит формирование соотношения показателей топлива и воздуха в смеси. В данном процессе также задействован температурный измеритель.

Почему может гореть лампочка температуры охлаждающей жидкости: мнения автовладельцев

1. Причины могут быть разными.

«Когда контрольная лампа температуры начинает мигать в процессе движения автомобиля, необходимо посмотреть, на каком уровне находится охлаждающая жидкость. Не исключено, что уровень недостаточно высок или охлаждающая жидкость достигла слишком высоких температурных показателей. Бывает, что уровень остается в нормальных значениях и тогда, возможно, имеет смысл проверить работу предохранителя вентилятора. Если же и там все в порядке, значит, лучше отправиться в ближайшую мастерскую, стараясь придерживаться небольшого скоростного режима».

2. Результат налицо.

«Сильно беспокоило то, что лампочка температуры ОЖ постоянно горит. При этом в автомобиле отсутствует уровень датчика. Последовав советам, размещенным на форумах, я снял приборную панель и пропаял разъем и все то, что вызывало сомнение. В результате лампочка температуры перестала мигать».

3. Сил потратил немерено.

«Поделюсь с вами одной историей… Наблюдал хаотичное мигание лампочки охлаждающей жидкости. Она, бывало, горела и на холостом ходу, и в движении, и на скорости, и без. Временами переставала мигать.

В итоге были предприняты следующие действия:

  • Произведена проверка и замена предохранителей.
  • Проверено натяжение ремня.
  • Проверен уровень ОЖ.
  • Из-за низкого уровня антифриза была сделана промывка-продувка с заменой ОЖ.
  • Заменен щиток приборов
  • Проверена утечка из печки.
  • Проверен термостат.

Много сил и времени было потрачено на выяснение причины, а в результате все оказалось проще некуда – причиной загорания лампочки оказался проводок…».

4. Просто затянул гайку.

«Не так давно заметил, что горит, мигает лампочка температуры ОЖ. Временами не работал датчик температуры. Оказалось, что ослабла гайка крепления массы, которая находится внизу на двигателе. Когда мотор был включен, один конец массы соприкасался с двигателем принудительного прогона жидкости, а второй вообще цеплялся непонятно за что. После того как гайку затянул, лампочка стала работать как надо».

5. Пришлось снимать радиатор.

«Все время мигала эта надоедливая лампочка. Я поменял и помпу, и термостат, и датчики, но никакого результата не было. В итоге решился и снял радиатор, на это у меня ушло примерно 5 часов. Сразу стало ясно, в чем дело. Пространство между радиатором с охлаждающей жидкостью и кондиционером было заполнено «мусором».

На мойке под напором воды все смыл. После чего мотор стал исправно работать без перегревов, а кондиционер прекрасно морозить. Кулер не реагирует, а если и включается, то продолжительность его работы 10–15 секунд в первом положении. Причем раньше мог включиться на 2-3 минуты при втором положении, когда за окном +10 °С.

Вывод такой – имеет смысл регулярно чистить пространство под радиатором, особенно в периоды, когда на улице много пуха».

6. Не решение проблемы, но все же…

«Начала мигать лампочка охлаждающей жидкости, но через какое-то время перестала. Спустя неделю все повторилось. Я обычно после того, как включается зажигание, жду некоторое время, пока не перестанет мигать датчик температуры, и только потом завожу двигатель. По-моему, зачастую это помогает решению проблемы. Не раз случалось так, что датчик начинал мигать, когда еду по городу. Тогда просто глушу мотор на светофоре или в пробке и завожусь заново после мигания. Безусловно, это не устраняет неисправность полностью, но когда нет времени для обращения в сервис, можно делать и так, чтобы лампочка не раздражала своим миганием».

Почему не работает указатель температуры — показывает высокое значение

Температурный датчик обычно поднимается выше среднего диапазона при движении в условиях интенсивного движения, при перевозке или подъеме тяжелого груза или подъеме по крутому склону. Однако, если датчик приближается к верхнему (горячему) концу шкалы при нормальных условиях движения, это обычно указывает на проблемы с системой охлаждения .

Другие потенциальные причины включают в себя:

  • Низкий уровень охлаждающей жидкости Проверьте резервуар и радиатор.
  • При необходимости проверьте герметичность, включая радиатор, водяной насос, сердечник нагревателя, шланги и прокладку головки блока цилиндров.
  • В некоторых случаях это может привести к детонации (громкий звук)

Слабая крышка радиатора или неисправные уплотнения

  • Визуально проверьте шейку и крышку радиатора на наличие повреждений, и при необходимости проверьте давление крышки.

Охлаждающая жидкость не течет из-за забитого радиатора, частично открытого или застрявшего термостата, или из-за плохого водяного насоса
Неисправный вентилятор охлаждения
Радиатор спереди заблокирован жуками и мусором
Плохая охлаждающая смесь
Плохой датчик температуры

Неисправное рабочее колесо в водяном насосе предотвратит создание потока охлаждающей жидкости и вызовет перегрев.

Рейтинг
