Чем промыть гидротрансформатор акпп своими руками

Подготовка к ремонту

Если требуется вмешательство, готовим необходимый инструмент и определяем схему ремонта. При выявлении проблем электрического рода, демонтаж коробки не потребуется. В остальных случаях позаботьтесь о помощи – лишняя пара рук не помешает, с учетом немалого веса коробки. Для проведения ремонта АКПП своими руками подготовьте заранее и комплект инструмента. Потребуется набор ключей и шестигранников, трансмиссионный домкрат для поддержки корпуса.

Позаботьтесь о хорошем освещении, месте для разбора коробки. В общем виде подготовительные работы перед снятием выглядят следующим образом:

• демонтаж трубок и кабелей с корпуса АКПП;
• ослабление крепежных элементов;
• снятие корпуса коробки.

Масло

От состояния АТФ-жидкости во многом зависит ресурс и исправность АКПП. Специалисты рекомендуют производить ее замену раз в 40-50 тысяч километров. Однако своевременная замена еще не является залогом продолжительной работы гидротрансформатора. В случае потеков и низкого уровня АТФ-жидкости «бублик» выйдет из строя очень быстро.

Как произвести быструю диагностику? Нужно запустить двигатель, открыть капот и достать масляный щуп АКПП. На нем есть надпись «Cold» или «НОТ». В первом случае прогревать коробку не обязательно. Если уровень ниже нормы, его срочно нужно возобновить. Заливается жидкость через то же отверстие для щупа.

Обратите внимание и на состояние самого масла. Так можно вовремя определить и предотвратить неисправности, связанные с гидротрансформатором

Наличие стружки на щупе исключено. Если это так, значит, либо вышло из строя турбинное или реакторное колесо, либо износилась торцевая шайба.

Обратите внимание! При эксплуатации АКПП с низким уровнем АТФ-жидкости, возможен перегрев ГДТ. Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки

Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент

Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки. Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент.

Ремонт гидротрансформатора АКПП своими руками – это просто + Видео

Информация для тех автолюбителей, которые хотят самостоятельно, без обращения за помощью в автотехцентры определить неисправность и произвести ремонт гидротрансформатора АКПП – важного элемента автоматической трансмиссии. Эта лопастная система позволяет передавать крутящий момент от ДВС к КП

Кроме того, она дает возможность без участия водителя модифицировать частоту вращения и момент, которые поступают на ведомые валы транспортного средства. Как правило, данный механизм рекомендован для применения с вариаторами либо с автоматической КП

Эта лопастная система позволяет передавать крутящий момент от ДВС к КП. Кроме того, она дает возможность без участия водителя модифицировать частоту вращения и момент, которые поступают на ведомые валы транспортного средства. Как правило, данный механизм рекомендован для применения с вариаторами либо с автоматической КП.

Устройство гидротрансформатора АКПП

Оно состоит из статора (который также называют реактором), насосного колеса, блокировочного механизма, обгонной муфты и турбины. Все указанные элементы располагаются в одном корпусе, который монтируется на маховик автодвигателя. Внутрь механизма заливают специальный трансмиссионный состав.

Принцип работы гидротрансформатора АКПП

Обгонная муфта связывает насосное колесо с корпусом устройства, внутри которого образуется поток масла. Он начинает вращать колесо статора, а затем и турбину. Блокирование реактора происходит в автоматическом режиме при возникновении существенного отличия оборотов насоса и турбины. На колесо в этот момент поступает требуемый поток жидкости. Когда отмечается повышение числа оборотов двигателя, статор контролирует увеличение крутящего момента.

Разобравшись, как работает гидротрансформатор в АКПП, можно понять, что внутри него передача крутящего момента производится «мягко». За счет этого удается избежать нагрузок ударного характера на трансмиссию, а также добиться ощутимо плавного передвижения транспортного средства. При этом блокировка гидротрансформатора АКПП «экономит» топливо при перемещении автомобиля по шоссе. Включается она при скорости более 60 км/ч автоматически.

Признаки неисправности гидротрансформатора АКПП

Основные симптомы поломки гидротрансформатора АКПП следующие:

• при включении передач слышен механический шум, который под нагрузкой исчезает: неисправность гидротрансформатора АКПП и упорных подшипников;
• на скорости от 60 км/ч до 90 ощущается вибрация, вызванная неисправным механизмом блокировки: такие поломки гидротрансформатора АКПП обычно обусловлены тем, что продукты износа забивают масляный фильтр;
• плохая динамика разгона ТС, которая сигнализирует о выходе из строя обгонной муфты.

Теперь вы знаете, как проверить гидротрансформатор АКПП, проблемы с функционированием которого могут значительно ухудшить комфорт и безопасность управления автомобилем.

Ремонт гидротрансформатора АКПП своими руками

Как правило, ресурс эксплуатации автоматической коробки передач идентичен сроку службы гидротрансформатора. Но бывают случаи, когда требуется ремонт или замена гидротрансформатора АКПП. Данный процесс не так сложен, как может показаться неопытному водителю, который не знает, как снять гидротрансформатор с АКПП.

Чтобы добраться до «внутренностей» интересующего нас механизма, необходимо разрезать его корпус, после чего проверить на наличие дефектов, оценить уровень изношенности и проверить исправность его элементов

Осуществив замену неисправных компонентов устройства (важно поставить новые уплотнительные кольца и сальник гидротрансформатора АКПП), требуется вернуть механизм в нормальное состояние. Для этого производится сварка корпуса, проверка его герметичности, прочности крепления деталей и соответствие стандартам теплового зазора

Завершается установка гидротрансформатора на АКПП проведением балансировочных работ.

Если в процессе диагностики выясняется, что никакие запасные части и оборудование для ремонта гидротрансформатора АКПП не могут восстановить адекватную работоспособность устройства, следует устанавливать новый механизм. В ряде случаев с финансовой точки зрения его покупка и монтаж даже предпочтительнее проведения ремонтных работ.

Замена гидротрансформатора АКПП в Москве

Замена гидротрансформатора АКПП автомобиля – это процедура по ремонту главного агрегата трансмиссии. Отметим, что выход его компонентов из строя, обычно, происходит на достаточно больших пробегах. Однако, существует немало факторов, которые способствуют сокращению запаса прочности автоматической коробки. Во-первых, это сверхнагрузки. Они могут иметь различную форму. Например, это может быть постоянная агрессивная езда или частая перевозка тяжелых грузов. Во-вторых, к ним относится несвоевременное или некачественное обслуживание. Замена масла с фильтром необходима каждые 30-40 тысяч километров

При этом важно использовать высококачественные материалы. В-третьих, мелкие неполадки, которые не устраняются вовремя

Даже если дефект не очень значителен, его необходимо исправить в кратчайшие сроки.

Особенности АКПП

Коробка передач служит для транспонирования крутящего момента от коленчатого вала мотора на приводы. В цепочку также могут быть включены раздатка (для полноприводных моделей), редукторы (для полно- и заднеприводных машин), а также карданный вал. В отличие от механики, участие водителя в процессе минимально – ему лишь необходимо выбрать режим работы трансмиссии. Дальнейшие процессы происходят за счет давления жидкости. Все это существенно облегчает процесс эксплуатации автомобиля.

Гидротрансформатор является важным элементом АКПП. Он связан с маховиком коленчатого вала и служит передатчиком и преобразователем крутящего момента. Представляет собой корпус, в который заключена турбина, реактор, насос. Все эти элементы постоянно работают в специальной жидкости. От ее состояния, во многом, зависит срок службы агрегата.

Процесс восстановления

Проблемы, которые приводят к замене гидротрансформатора АКПП авто, проявляются достаточно явно. Это, чаще всего – удары и рывки при смене скоростей. Конечно, сначала они проявляются редко и не очень существенно. Но, если ситуация игнорируется, то сила дефектов будет только нарастать. Конечно, во многих подобных случая предлагается ремонт механизма. Но, также существуют варианты замены на подержанный или новый. Естественно, цена их будет существенно разниться.

Рассмотрим основные этапы:

• Слив масла
• Демонтаж поддона
• Частичная дефектовка КПП
• Выемка гидротрансформатора
• Очистка поверхностей
• Установка нового механизма
• Сборка
• Заливка нового материала

Если Вы выбираете подержанный механизм, то приобретать его следует только у проверенных поставщиков. В противном случае Вы можете столкнуться с необходимостью снова проводить ремонт через очень небольшой промежуток времени.

Выбор мастеров

Замену гидротрансформатора следует проводить в техцентре, который оказывает полный спектр услуг по ремонту автоматических трансмиссий. Только опытные специалисты способны выполнить необходимые операции надлежащим образом. Например, в Москве Вы можете обратиться в «Токио Сервис», который имеет в штате высококвалифицированных сотрудников. Следовательно, даже самая серьезная проблема будет решена быстро и с гарантией качества.

Что делать, чтобы гидротрансформатор служил дольше

Чтобы избежать поломки гидротрансформатора, максимально продлить его срок службы, следует учитывать такие рекомендации:

• водить машину плавно и аккуратно, избегая резких рывков и езды на высоких оборотах;
• если автомобиль застрял в грязи или снегу, при раскачке увеличить паузы между сменой передней и задней скорости;
• при парковке и маневрировании передачу для движения назад включают после полной остановки авто;
• избегать повышенной нагрузки при вытаскивании из грязи или буксировании другой машины;
• отказаться от наезда на бордюры и другие препятствия, оказывающие нагрузку на трансмиссию;
• регулярно менять масло в трансмиссионных узлах;
• перед началом движения прогреть двигатель, особенно при эксплуатации автомобиля зимой;
• масло для вариатора подбирают с учетом рекомендаций изготовителя авто.

Сталкивались с неисправностями гидротрансформатора?
Да 0%

Нет 100%
Проголосовало: 3

Статья помогла3Не помогла

Если c вариатором возникли проблемы проблемы, справиться помогут специалисты из «Центра по ремонту вариаторов №1». Получить дополнительную бесплатную консультацию и диагностику можно по телефонам: Москва — 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны. Консльтация бесплатная.

Признаки неисправности

Водитель не ощущает работу исправного гидротрансформатора, поэтому появление новых звуков, вибраций, толчков сигнализирует о проблеме в бублике. Из косвенных признаков отмечают повышенный расход топлива, высокие обороты двигателя.

Проблема	Возможная причина
Течь масла	Износ фрикциона, сальников, уплотнителей
На старте машина пробуксовывает, но после 60 км/ч едет нормально	Износ ступицы турбинного колеса, из-за чего на больших оборотах происходит проскальзывание
Слышен удар металлической детали, шуршание при переключении передач	Повреждение подшипника
Металлический стук на холостых оборотах, потеря плавности переключения передач	Износ фрикционной накладки
Сильные вибрации и рывки при движении на скорости 60 км/ч	Неравномерное истирание фрикциона
Металлические частицы в масле	Разрушение деталей
Дребезжание, скрежет	Разрушение лопастей колёс
Автомобиль не едет, при переключении селектора нет толчка или машина буксует	Не работает масляный насос или турбина гидротрансформатора
Машина едет «на холодную», после прогрева буксует на месте	Загрязнение ГДТ и сетки фильтра, из-за чего давление в системе падает

Если при ремонте поменять только деталь, которая из вышла из строя, то вскоре проблема вернётся. Чтобы ситуация не дошла до замены гидротрансформатора, нужно искать и устранять причину неполадки.

Устройство и принцип работы гидротрансформатора

Гидротрансформатор представляет собой закрытую камеру тороидальной формы, внутри которой вплотную друг к другу соосно размещены насосное, реакторное и турбинное лопастные колеса. Внутренний объем гидротрансформатора заполнен циркулирующей по кругу, от одного колеса к другому, жидкостью для автоматических трансмиссий. Насосное колесо выполнено в корпусе гидротрансформатора и жестко соединено с коленчатым валом, т.е. вращается с оборотами двигателя. Турбинное колесо жестко связано с первичным валом автоматической коробки передач.

Между ними находится реакторное колесо, или статор. Реактор установлен на муфте свободного хода, которая позволяет ему вращаться только в одном направлении. Лопасти реактора имеют особую геометрию, благодаря которой поток жидкости, возвращаемый с турбинного колеса на насосное, изменяет свое направление, тем самым увеличивая крутящий момент на насосном колесе. Этим различаются гидротрансформатор и гидромуфта. В последней реактор отсутствует, и соответственно крутящий момент не увеличивается.

Принцип работы гидротрансформатора основан на передаче крутящего момента от двигателя к трансмиссии посредством рециркулирующего потока жидкости, без жесткой связи. Ведущее насосное колесо, соединенное с вращающимся коленчатым валом двигателя, создает поток жидкости, который попадает на лопасти расположенного напротив турбинного колеса. Под воздействием жидкости оно приходит в движение и передает крутящий момент на первичный вал трансмиссии. С повышением оборотов двигателя увеличивается скорость вращения насосного колеса, что приводит к нарастанию силы потока жидкости, увлекающей за собой турбинное колесо. Кроме того, жидкость, возвращаясь через лопасти реактора, получает дополнительное ускорение. Поток жидкости трансформируется в зависимости от скорости вращения насосного колеса. В момент выравнивания скоростей турбинного и насосного колес реактор препятствует свободной циркуляции жидкости и начинает вращаться благодаря установленной муфте свободного хода. Все три колеса вращаются вместе, и система начинает работать в режиме гидромуфты, не увеличивая крутящий момент. При увеличении нагрузки на выходном валу скорость турбинного колеса замедляется относительно насосного, реактор блокируется и снова начинает трансформировать поток жидкости.

Инструкция по ремонту

Прежде чем приступить к ремонту транспортного средства следует провести его диагностику. Считаю нужным выделить в ней 3 этапа.

1. Быстрый вид. Часто является бесплатной на многих СТО. Заключается в том, что водитель рассказывает о замеченных ним неполадках и, если они указывают на несложную неисправность, специалисты проверить уровень масла АКПП или заменить его.
2. Тактильный этап. Если описанные выше действия не помогли, производится осмотр транспортного средства. На данном этапе стоимость диагностики невелика. В нее входит «снимание поддона». Специалисты, скорее всего, снимут коды поломок, проверят давления, проведут стол-тест, проверят на неисправность электропроводку, для определения неисправности без проведения демонтажа. Решением для поломки станет замена масла.
3. Тем автомобилям, пробег которых составляет более 150 тыс. км., скорее всего, понадобится разбирать автомат для выяснения и устранения причины неисправности. В таком случае, стоит заменить фрикцион ГТФ.

Рекомендуем: Все, что нужно знать о работе бензонасоса в автомобиле ВАЗ 2106

Что касается ремонта гидротрансформатора АКПП, лучше обратиться к специалистам при первых признаках неисправности, тогда Вас ожидают менее серьезные проблемы работы всей системы. Ремонт ГТФ заключается в его разборке, определении пороков деталей и их замена. Разбирается он путем срезания сварного шва корпуса. После того, как проверяются запчасти на дефекты, при необходимости они меняются. После сборки гидротнасформатора, заваривается его корпус. На данном этапе важным моментом является проверка корпуса на герметичность. Также всегда советую проверять надежно ли прикреплены детали, есть ли внутренний тепловой зазор.

Провести ремонт гидротрансформатора АКПП самостоятельно у себя в гараже практически невозможно, хотя бы из-за отсутствия необходимого оборудования. Которое, кстати, не всегда имеется в автомастерских. Не говоря уже о том, что данная процедура требует определенных знаний и навыков. При неправильном ремонте гидротрансформатор доставит еще больше проблем, чем будучи неисправным.

Как проверить ГДТ АКПП

Автовладельцев интересует, как проверить работу гидротрансформатора. Эксперты утверждают, что без разборки ГДТ проверка «бублика» невозможна. На мониторе приборной панели могут вылезать коды ошибки о неисправностях, аварийный режим, но окончательный вердикт может быть вынесен только после разбора ГДТ.

Так происходит потому, что большинство неисправностей случается на механическом уровне. Это требует разобрать каждую комплектующую по отдельности и осматривать визуально.

В домашних условиях, в гараже автовладелец сможет разобрать гидротрансформатор только в том случае, если хорошо понимает принцип работы и устройства аппарата. Необходимо иметь специальный станок, на котором можно зажать «бублик» и аккуратно разрезать его, чтобы добраться до внутренней части. А также понадобятся специализированные инструменты, чтобы определить неисправность и удалить ее.

Метод №7: неумеренный дрифт

Есть такое понятие, как «профессиональный дрифт» — это не про стандартные машины для города и трассы. Потому что даже для гоночных и дрифтовых моделей механическая КПП – просто расходный материал. Настолько высоки издержки пробуксовки и цена предельных мощностей, максимального крутящего момента мотора.

Даже снижение скорости в момент дрифта не охлаждает коробку и мотор. Поэтому дрифт – просто не для обычных автолюбителей с «автоматикой». Или для тех, кто купил машину на один раз.

Есть еще другие нюансы, которые помогут продержаться без замены АКП как можно дольше. Например, не стоит заезжать на разогретой машине в глубокие холодные лужи, стоять на горе без выжимания тормоза, парковаться без ручника с нейтральной передачи.

Не есть хорошо катиться с горы на нейтральной передаче, стоять в пробке или на светофоре при включенном двигателе в течение нескольких минут. Но хуже всего – постоянные переключения передач без повода. Водитель, береги свою «автоматику»!

Управление системой блокировки

Регулирует режимы работы электромагнитный клапан гидротрансформатора, а точнее, мехатроник, который управляет питающим напряжением на клапане. Изменение силы тока на клапане регулирует распределение жидкости между каналами и силу нажима поршня блокировки. В выборе режима блокировки ЭБУ ориентируется на следующие входные параметры:

• частота вращения коленчатого вала;
• скорость вращения роторной секции;
• частота вращения выходного вала АКПП;
• фактический крутящий момент при заданном положении дроссельной заслонки;
• температура жидкости ATF;
• задействованная передача (перечень включенных пакетов фрикционов, определяющий передаточное число на выходном валу).

Распространенные причины проблем с гидротрансформатором

Есть несколько причин, по которым могут возникнуть проблемы.

Износ игольчатых подшипников

Между насосным, турбинным и реакторными колесами устанавливаются игольчатые подшипники, для их свободного взаимного вращения. Подшипники отделяют эти вращающиеся компоненты и от корпуса гидротрансформатора. Если эти подшипники повреждены, то это станет заметно по странным шумам и осколкам металла в трансмиссионной жидкости.

Изношенная муфта блокировки гидротрансформатора

Автоматические коробки передач имеют ряд сцеплений, расположенных в корпусе коробки передач. В гидротрансформаторе также сейчас применяется муфта. Эта муфта гидротрансформатора отвечает за его блокировку и позволяет жестко, без проскальзывания, соединять коленчатый вал двигателя с первичным валом АКП. Если гидротрансформатор стал перегреваться, заблокировался, трансмиссионная жидкость стала грязной, значит неисправна муфта блокировки. Из-за этого автомобиль может остаться на передаче при остановке, что приведет к остановке двигателя. Автомобиль может трястись (вибрировать) из-за недостаточной блокировки гидротрансформатора, что приводит к износу фрикционного материала муфты блокировки.

Неисправный соленоид муфты гидротрансформатора

Соленоид блокировки муфты гидротрансформатора регулирует давление трансмиссионной жидкости, которое необходимо для работы блокировочной муфты гидротрансформатора. Если это электронное устройство не может точно отрегулировать давление жидкости, то муфта блокировки не будет работать должным образом из-за слишком большого или слишком малого давления жидкости. Это может привести к потере функции блокировки ГДТ, увеличению расхода топлива при движении автомобиля, а также к остановке двигателя при остановке автомобиля.

Устройство и назначение гидроблока АКПП

Что такое гидроблок АКПП — это распределительная плита со множеством каналов, в которых установлены регулирующие клапаны, датчики, гидроаккумуляторы, соленоиды, фильтры. Сложное устройство обусловлено задачами, которые выполняет узел:

• регулирует давление в общей магистрали коробки передач;
• направляет жидкость для охлаждения соединений;
• управляет включением и отключением блокировки гидротрансформатора;
• направляет потоки масла к поршням тормозной системы для переключения передач;
• гасит повышенное давление, обеспечивая мягкую последовательную работу АКПП.

Соленоиды АКПП работают по сигналу ТСМ и бывают разных типов:

• «On-Off» работают в положении открыт-закрыт;
• соленоиды PWM, VBS, VFS открываются постепенно, и могут регулировать давление жидкости.

Остальные клапаны золотниковые. Плунжер открывает путь потоку, смещаясь под давлением жидкости. После снижения давления клапан возвращается в исходное положение за счёт пружины.

Как продлить жизнь гидромуфте автоматической КПП

Чтобы избежать неисправностей в гидротрансформаторе АКПП нужно следовать элементарным правилам, которые помогут продлить срок службы его.

раз в полгода делать профилактику транспортному средству в виде технического осмотра на СТО;
один раз на 90 000 километров делать полную замену масла, один раз на 40000 километров делать частичную замену смазки. Раз в десять тысяч километров проверять уровень трансмиссионной жидкости

Масляное голодание может вызвать поломку гидротрансформатора;
обязательно при замене смазывающей жидкости менять фильтрующее устройство;
раз на 250 тысяч километров делать капитальный ремонт АКПП;
прогревать АКПП в зимнее время перед началом движения в течение пяти минут;
вовремя обращать внимание на различные запахи в салоне, стуки в АКПП, вибрацию, толчки. Если самостоятельно владелец не может определить причину, то обязательно посетить станцию технического обслуживания;
не стартовать резко на автомобилях, которые не предназначены для этого;
не дергать кулису АКПП и резко не переключать передачи;
добавить второй радиатор охлаждения для АКПП в жарких странах или регионах России

Перегрев АКПП может привести к выходу из строя не только гидротрансформатора.

Эксперты говорят, что, следуя всем перечисленным правилам, автовладельцу не понадобиться покупать контрактную или новую АКПП после пробега в 200000 километров.

Ремонт ГТР

Для многих автовладельцев ремонт гидротрансформатора АКПП является сложной процедурой.Не все люди обладают необходимыми знаниями, свободным временем, желанием, чтобы качественно восстановить функции гидротрансформатора своими руками. Самая большая сложность в ремонте гидротрансформатора состоит в его демонтаже с автомобиля. Профессиональные механики обладают набором специальных инструментов и приспособлений, чтобы благополучно снять гидротрансформатор с коробки передач.

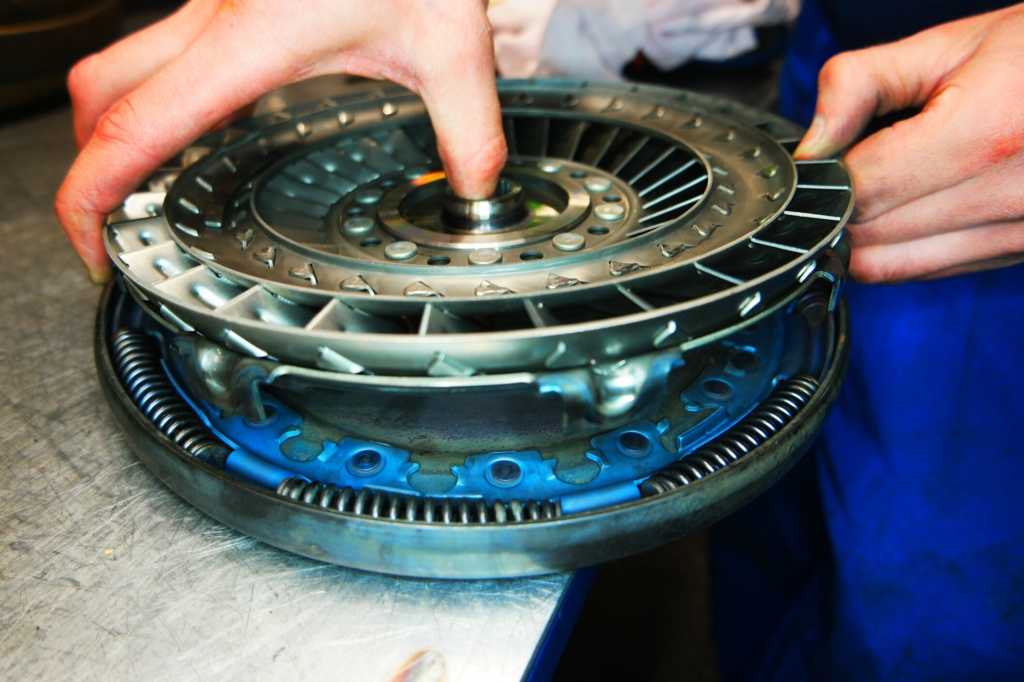

Непосредственный ремонт гидротрансформатора АКПП начинается с механического разрезания корпуса на токарном станке и внимательной диагностики состояния каждого механизма. В процессе ремонта гидротрансформатора необходимо заменить следующие элементы:

• корпус бублика;
• сальники;
• уплотнительные кольца.

Перед разрезанием и диагностикой демонтированного гидротрансформатора рекомендуется слить масло в подготовленный тазик, а также тщательно промыть фрикционы и другие составляющие устройства.

Замена гидротрансформатора – лучшее решение. Однако, подавляющее большинство владельцев авто склоняются к тому, чтобы не покупать новый корпус или гидротрансформатор АКПП в сборе. В этом случае производится сваривание частей корпусной детали. При этом соблюдается главное условие: обеспечение абсолютной герметичности сварного шва корпуса гидротрансформатора. После установки отремонтированного устройства на автоматическую коробку передач производится балансировка этого бублика в сборе.

Мероприятие по замене гидротрансформатора АКПП сопровождается частичной или полнойзаменой трансмиссионного масла во всей системе.

Случаются поломки гидротрансформатора АКПП, которые не подлежат восстановлению. Автомеханики рекомендуют установить новый гидротрансформатор взамен поврежденного механизма.

Чтобы увидеть, как производится ремонт гидротрансформатора АКПП на одном из специализированных предприятий, предлагается ознакомиться с материалами видео ролика, посвященного данной теме https://www.youtube.com/watch?v=hNXUsosCFh4.
