Автомобиль ВАЗ 2107 – это классика Советского машиностроения. Создавался он на базе 2105, которая, в свою очередь, разрабатывалась на основе Фиат 124. Задумывалась «семерка» как семейный автомобиль. Поэтому никаких особенных характеристик в машине нет.

Но современные автолюбители не согласны с таким положением дел и стремятся внести какие-то свои уникальные штрихи в «Семерку». Это касается не только стайлинга, но и тюнинга «железа». В этой статье мы расскажем о том, как улучшить динамические характеристики машины, поработав с ее карбюратором. Добиться необходимого результата можно различными путями. Некоторые эксперты рекомендуют поработать с двигателем. Установка облегченных комплектующих (поршни и шатуны), наряду с шлифованием коллекторов позволяет улучшить разгонную динамику ВАЗ 2107.

Все эти работы требуют участия профессионалов и специализированного оборудования. Но зачастую, владельцы «Семерки» предпочитают делать все своими руками. Это позволяет избежать лишних затрат. Поэтому, стоит рассмотреть вариант доработки карбюратора. Этот путь не так затратен и не требует наличия специальной квалификации. И самое главное – вам даже не нужен гараж. В результате, вы сможете значительно улучшить эксплуатационные характеристики ВАЗ 2107 и потратить меньше денег на доработку. К тому же, положительный эффект проявится незамедлительно.

Когда нужна регулировка?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107, поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

• Повышенный расход горючего.
• Частый перегрев мотора.
• Черный дым из выхлопной трубы и хлопки.
• Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

1. Хлопки в карбюраторе.
2. Потеря мощности.
3. Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Что делает машину легкой в ​​ремонте?

Возможно, вы не профессиональный механик, но при выборе автомобиля важно учитывать некоторые факторы, когда вам понадобится залезть под капот. Хотя в зависимости от типа автомобиля следует учитывать разные причины, все эксперты сходятся во мнении о следующих общих правилах

Пространство под капотом

Как правило, размер автомобиля и простор под капотом могут повлиять на способность механика или вашу способность получить доступ к компонентам, требующих ремонта или замены. Если некоторые детали труднодоступны или другие компоненты необходимо разобрать до того, как добраться до деталей, требующих ремонта, вы должны знать, что ремонт займет много времени, и стоимость ремонта также будет выше.

Некоторые автопроизводители упрощают самостоятельную работу с автомобилем, помечая или маркируя компоненты, обслуживаемые пользователем, и добавляя четкие пояснения в руководство пользователя. Но другие производители немного усложняют задачу непрофессионалам, позволяя вам разобраться во всем самостоятельно.

Наличие запчастей

Еще один фактор, способный облегчить (или не облегчить) работу с автомобилем, – это то, насколько легко найти для него запасные части. Конечно, если вы найдете автозапчасти для автомобиля в вашем районе или области, будет легче отремонтировать и обслуживать автомобиль, чем если вам придется путешествовать через полмира, в поисках нужных запасных частей.

Хороший способ найти автомобили с обычными или легкодоступными запчастями – это поискать модели, которые дольше находятся на дорогах и пользуются популярностью. Например, найти запчасти для Lambo сравнительно сложнее, чем для Honda. Хотя это и натянутый пример, но суть вы поняли.

Простая технология

Как уже упоминали раньше, старые модели обычно легче ремонтировать, чем более новые. В их моторных отсеках меньше деталей и соединений. Кроме того, в Интернете можно найти гораздо больше информации о текущем техническом обслуживании и ремонте старых машин. Вы можете быстро поставить свой автомобиль на колеса, введя несколько поисковых запросов в своем браузере.

И даже если вы не хотите заниматься ремонтом самостоятельно, найти автомеханика с большим опытом ремонта сцепления в механической коробке передач Toyota Corolla довольно просто и дешевле, чем найти того, кто будет работать с сложным 10-ступенчатым Ford F-150 Pickup, к примеру.

Старым автомобилям потребуются обычные инструменты для ремонта, в то время как некоторым новым моделям требуются специальные инструменты для выполнения даже базового ремонта.

Итак, обратите внимание на что-то не слишком новое, поскольку эти варианты, вероятно, будут поставляться с деталями, требующие меньше времени, денег и хлопот на ремонт

Модификация модели

«Недорогая в обслуживании» или «над чем легко работать» не ассоциируются как «дешево». Хотя самые последние модели довольно дорогие, и есть смысл их избегать, если вы хотите, чтобы машина была самой простой в работе, вам вовсе не обязательно соглашаться на дешевые варианты! Фактически, вам также не нужно соглашаться на дешевое обслуживание.

Лучший способ сэкономить много денег и времени на ремонте автомобиля – это в первую очередь избегать их. Хотя вы выбираете автомобиль, с которым легко работать, это не значит, что вы хотите, чтобы они часто ломались, проверяя ваши навыки автомеханика. Независимо от того, легкий или сложный ремонт, если вы пропускаете техническое обслуживание или согласитесь на дешевые альтернативы, вы нажмете на педаль газа на дороге с односторонним движением, на которой постоянно ведется ремонт.

Независимо от того, покупаете ли вы новый или подержанный автомобиль, как можно чаще выделяйте время для самостоятельного выполнения некоторых рутинных работ. Вы можете делать простые вещи, например, проверять уровни жидкости и обеспечивать их поддержание, проверять давление в шинах, заменять воздушные фильтры салона или заменять дворники. Эти действия довольно просты в исполнении и сократят количество ремонтов вашего автомобиля.

Признаки неисправности карбюратора ВАЗ 2106

Основными симптомами неоптимального состава смеси являются: • затруднения при запуске холодного двигателя; • неустойчивая работа двигателя на холостом ходу; • провалы при нажатии на педаль акселератора; Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам: • Расход топлива увеличивается • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет Если же мотор получает обедненную смесь, вы это поймете по следующему признаку: • Из под капота раздаются громкие хлопки. В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106. Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку. Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

• При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
• Вращая винт качества, установить максимальные обороты ДВС.
• Винтом количества выставить по тахометру обороты 950-1030 об/мин.
• Винтом качества опять установить максимальные обороты.
• Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
• После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

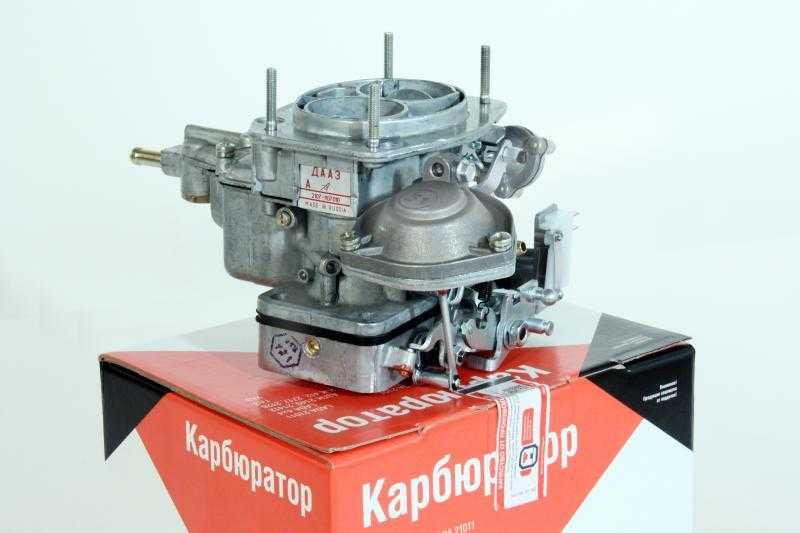

Виды карбюраторов для ВАЗ 2106

На конвейере на «шестерки» устанавливали пять типов карбюраторов:

• ДААЗ 2106-1107010. Монтировался с 1.6-литровыми ДВС на ТС, выпущенные до 1980 года.
• ДААЗ 2103-1107010 «ВЕБЕР». Устанавливался с 1.5-литровыми моторами на авто, выпущенные до 1980 года.
• ДААЗ 2105-1107010-20 «ОЗОН». Монтировался с 1.1-1.3-литровыми ДВС на авто, выпущенные в 1980-1991 годах.
• ДААЗ 2107-1107010-20 «ОЗОН». Монтировался с 1.5-1.6-литровыми ДВС на авто, произведенные в 1980-1991 годах.
• ДААЗ 21053-1107010 «СОЛЕКС». Устанавливался на все автомобили с 1991 до конца 90-х годов.

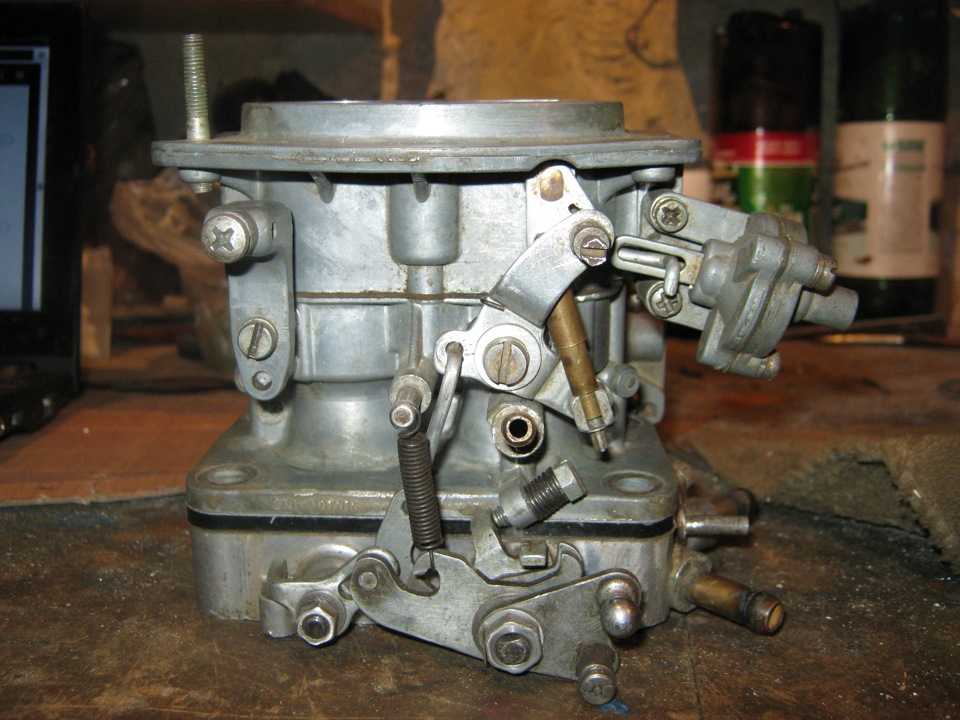

Первые два типа карбюраторов можно отличить от других агрегатов по отсутствию патрубка — тонкий черный либо желтый шланг, идущий от карбюратора к трамблеру — на него надевается шланг вакуум-корректора угла опережения зажигания.

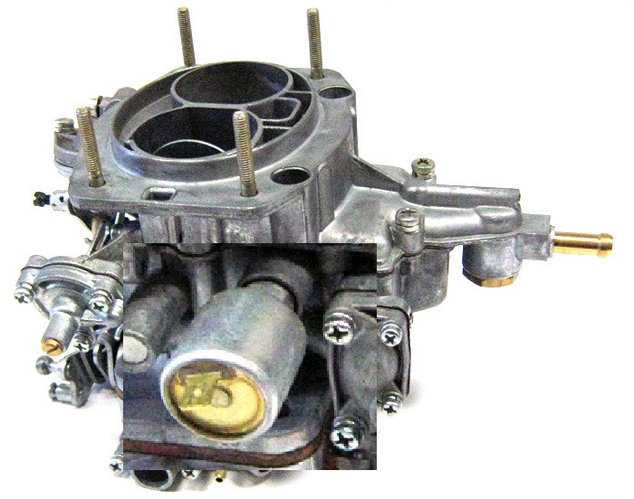

Отличить «ОЗОН» от прочих типов устройств можно по «летающей тарелке» — пневматическому приводу открытия второй камеры. Если патрубок для шланга вакуумного корректора отсутствует, а «летающая тарелка» есть, это карбюраторное устройство ДААЗ 2107-1107010-10. Этот агрегат достаточно редкий, монтировался лишь на СТО для замены первых двух типов устройств после их поломки.

Подготовка инструментов и приспособлений

Если вы вознамерились капитально прочистить карбюратор своей «восьмёрки», то без компрессора обойтись не удастся. Чтобы выдуть из каналов скопившуюся грязь, необходимо подавать воздух под давлением не менее 6 Бар. Остальные инструменты — из разряда обычных, имеющихся в каждом гараже:

• 2 отвёртки — крестообразная и тонкая с нешироким плоским шлицем;
• набор рожковых ключей малых размеров — 8, 10, 13 мм;
• круглогубцы;
• резиновая груша (спринцовка);
• 2—3 деревянных зубочистки;
• ветошь.

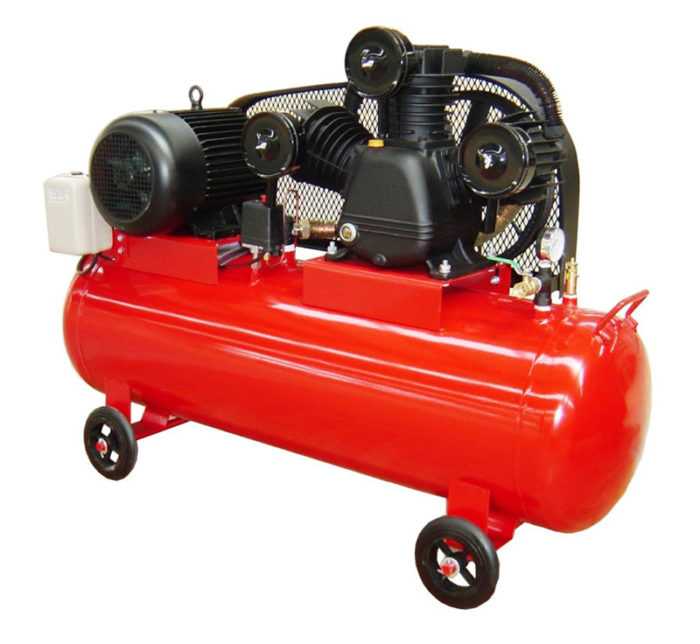

Компрессор для продувки карбюратора

Жидкости для очистки каналов карбюратора

Для промывки каналов отлично подходит специальное средство, продающееся в аэрозольных баллонах (например, от бренда ABRO). Не стоит применять для очистки ацетон и неорганический растворитель, разъедающий пластиковые детали. Заранее купите новые бумажные прокладки для карбюраторов ДААЗ 2108 (подойдут и на «девятку»). Покупать и менять жиклёры нельзя, поскольку штатные рассчитаны на весь срок службы машины, а в ремкомплектах часто продаются подделки с большими отверстиями для топлива.

Регулировка холостого хода на Ваз 2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 900 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

Смотрим ролик, в котором все показано доступно и понятно:

Текстовая инструкция такая:

1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
3. Винтом количества снова доводим обороты до нужного значения.
4. Операцию лучше всего провести два-три раза.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Научись правильно исправлять карбюратор на автомобиле ВАЗ 2106

В любой топливной системе, в т.ч. и в шестерке, конечно, устройство, отвечающее за распределение количества и свойств используемого топлива. Для этих устройств их правильная работа очень важна, поэтому установка ВАЗ 2106 является важным элементом функциональности автомобиля. При этом автовладельцы преследуют разные цели: некоторые пытаются сделать устройство работоспособным в соответствии с заводской моделью, а другие заинтересованы в увеличении его динамических характеристик или снижении затрат на топливо.

Подготовительный этап

Последний момент при регулировке карбюратора ВАЗ 2106. подготовка места для ремонта:

1. Во время ремонта выбранный участок может быть идеальным, на него не нужно вносить пыль и грязь, работа выполняется на идеальной тряпке.
2. Вам также необходимо подготовить инструмент, необходимый для производственных операций.
3. Чтобы заменить отдельные компоненты изделия, вам необходимо приобрести ремонтный комплект, который содержит новые резиновые изделия и другие изделия для работы.

В результате мы разбираем «шесть» карбюраторов и затем переходим к основному этапу работы, такому как регулировка карбюратора ВАЗ 2106, видео увидеть занятую аннотацию на онлайн-ресурсе.

ВАЗ 2106 Регулировка поплавка карбюратора

Своевременная регулировка поплавка карбюратора считается одним из основных этапов настройки этого устройства. При наличии поплавковой камеры хорошего качества топливная смесь будет «насыщенной», т.е. насыщенной кислородом, и будет поступать в карбюратор в больших количествах, но увеличение потребления бензина не влияет на динамику автомобиля. Сразу увеличивается только расход топлива и его токсичность.

Язык поплавка должен иметь такую ​​конфигурацию, когда он отрегулирован так, чтобы его ход был в пределах 0,8 см. Это считается наиболее подходящей длиной хода. Преднамеренно разберите поплавок и выньте иглу, так как этот компонент часто может вызвать переполнение консистенции топлива.

После регулировки поплавка карбюратора необходимо проверить работоспособность ускорительного насоса карбюратора. Для этого находим небольшую деталь, которая взаимодействует с кулачком ускорительного насоса. Поднимая эту часть, нажимая на кулачок, по этой причине газ будет поступать в коллектор из форсунки распылительного насоса

Важно, чтобы поток топлива не попадал в корпус карбюратора. В противном случае и форсунка, и ускорительный насос должны быть разобраны и очищены

Регулировка карбона

Для окончательного ответа, как настроить карбюратор ВАЗ 2106, нужно установить его на холостом ходу. Это регулировка консистенции карбюратора ВАЗ 2106 делается следующим образом:

1. Запускаем электростанцию ​​и разогреваем ее до рабочего состояния 90 градусов.
2. Найдите на теле изделия свойства болта и количество консистенции.
3. Эти болты должны быть затянуты до конца, а на конце повернуты в противоположном направлении на 2-3 об / мин. Через некоторое время мы вносим коррективы смесь углерода при наличии этих винтов и установите необходимую скорость холостого хода.
4. Для достижения этого требуется винт свойств консистенции, чтобы медленно сделать смесь «плохой», а число винтов используется для уменьшения частоты вращения двигателя.

ВАЗ 2106 регулировка карбюратора

Один из необходимых вариантов. отрегулировать шатуны карбюратора в следующем порядке:

1. Снимите корпус фильтра для очистки воздуха.
2. Измеряем расстояние между центрами концов стержня (табличное значение. 80 мм).
3. Чтобы отрегулировать длину стержня, отпустите насадку с помощью отвертки и с помощью вращающейся гайки «8» открутите контргайку и отрегулируйте стержни карбюратора, повернув насадку.
4. Затягиваем крепления, вставляем тягу в прорезь и проверяем акселератор, толкая педаль в «пол». Если дроссель основной камеры не открывается полностью, клапан имеет запас хода.
5. Снимите упорный наконечник.
6. Слегка откручиваем контргайку, уменьшаем длину стержня, фиксируем его назад и проверяем способность клапана открываться.
7. В этом случае желательно полностью закрыть дроссельный клапан.
8. Если необходимо увеличить длину штока, следует ослабить трос амортизатора.

• уровень консистенции топлива в поплавковой камере;
• пневматический привод дроссельной заслонки вспомогательной камеры (для продукта 2107-1107010);
• спусковые устройства;
• система учета простаивает.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется , который включает в себя следующие инструменты:

• Гаечные ключи.
• Ветошь.
• Отвертки (крестовая, плоская).
• Защитные перчатки.
• Растворитель.
• Зубочистки.
• Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Ремонт с использованием ремкомплекта

В зависимости от более современного инжекторного мотора, ремонт двигателя карбюраторного типа на любой модели автомобиля выполняется примерно одинаково. Перед началом работ необходимо убедиться в том, что мотор остыл и возможность ожога для рук исключена. Работу рекомендуется проводить на улице или в хорошо проветриваемом помещении, так как испарения бензина могут повлиять на самочувствие человека.

Рабочее место должно хорошо проветриваться, нужно использовать приборы освещения для создания хорошей видимости

Порядок ремонтных работ:

Рекомендуем: Как поменять резинки на дворниках – работа для самостоятельных

Таким образом, процедура ремонта не представляет собой трудоёмкую и сложную работу. Однако автолюбитель должен быть предельно внимателен ко всем деталям, чтобы аккуратно произвести разборку карбюратора, промывку и замену износившихся частей, а потом собрать механизм.

Регулировка поплавковой системы

https://youtube.com/watch?v=dYp20N5lBTI

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

1. Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
2. Зазор регулируется путем изменения угла наклона поплавкового язычка.
3. Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

Промывка карбюратора

Лучше всего для промывки использовать баллончики с названием «очиститель карбюратора». Выкрутите все жиклеры, в том числе холостого хода, извлеките ускорительный насос, положите обе половинки карбюратора, все распылители, эмульсионные трубки и жиклеры в ванночку, наполненную на 1 см бензином. Тщательно залейте все каналы «очистителем карбюратора» и оставьте его на 5 – 6 часов. После этого зубной щеткой и бензином вымойте корпус карбюратора снаружи, извлеките из ванночки и обдуйте сжатым воздухом. После чего тщательно продуйте каналы сжатым воздухом. С помощью «очистителя карбюратора» смойте все отложения с дроссельной заслонки и несколько раз промойте и продуйте все каналы, распылители, трубки и жиклеры. Не используйте для прочистки распылителей спички или зубочистки, применяйте только «очиститель карбюратора» и, при необходимости, тонкую медную проволоку. Просушите каналы и дроссельную заслонку с помощью сжатого воздуха. Замените прокладки между карбюратором и впускным коллектором. Установите сначала нижнюю часть (благодаря этому закрутить гайки намного легче), затем вставьте все жиклеры (не перепутайте их), ускорительный насос, прокладку и верхнюю часть карбюратора. Закрутите болты и подключите все трубки и тяги.

Разборка верхней части

Начнём разборку карбюратора до этого снятого с двигателя, со снятия фильтрующей сеточки, открутив пробку топливного фильтра рожковым ключом (на 19). Складываем все детали по порядку, чтобы не потерять.

Сеточка забивается мелкой ржавчиной из бака, пробиваясь чрез топливный фильтр, нужно промыть либо заменить, взяв с ремкомплекта.

Далее продолжим разборку с датчика холостого хода. Открутив рожковым ключом (на 12) рассмотрим, в каком состояние жиклёр с номером 50 и под ним игла подвижная. А также проверим работу самого датчика, замкнув корпусом на клемму минус аккумулятора и проводком на клемму плюсовую. Замыкая датчик «щёлкает», если он находится в рабочем состояние.

Затем отдаём пружинку на тяге заслонок, а также «жёлтую» телескопическую пружину отжав внутрь, отсоединяем от крепления.

Открутив крестовой отвёрткой 5 шурупов, снимаем верхнюю крышку.

Выбиваем молоточком стопор крепления поплавка тонким воротком и вытаскиваем поплавок вместе с иглой. Если игла клапана изношенная, меняем из комплекта и также поменяем бумажную прокладку.

Затем отвёрткой открутим 2 винта пускового устройства и рассмотрим состояние резиновой прокладки.

С обратной стороны шпильки, от крепления корпуса воздушного фильтра, чтобы не проворачивалась на одном месте можно законтрогаить дополнительной гайкой.
Верхнюю половинку корпуса, промоем керосином, используя зубную щётку и ветошь.

Демонтаж средней части

Перед демонтажем средней части промоем поплавочную камеру с помощью моющей жидкости, например, ацетоном и протрём сухой ветошью.

Рассмотрим по порядку:

• Затем отвернём плоским жалом отвёртки «форсунку» распылитель ускорительного насоса;
• Тонкое отверстие форсунки прочистим рыболовной леской и продуем насосом;
• Соберём форсунку в обратном порядке с 2 медными уплотнительными шайбами и отложим в сторону;
• Снимаем маленькое стопорное кольцо крепления тяги пневмопривода дроссельной заслонки.
• Отдадим крестовой отвёрткой 2 винта крепления пневмопривода дроссельной заслонки к среднему корпусу и рассмотрим состояние прокладки, если прокладка «задубела» поменяем;
• Открутим крестовой отвёрткой 2 винта крепления корпуса дроссельных заслонок;
• Отвернём крестовой отвёрткой болт тяги привода воздушной заслонки;
• Разъединим среднюю часть корпуса с нижней, сложив аккуратно в сторону все его детали;
• Разъединим толстую текстолитовую прокладку, на которой держатся 2 бумажные прокладки;
• Открутим 4 болта крышки ускорительного насоса и отложим в сторону диафрагму с пружинкой;
• Открутим 2 жиклёра подачи воздуха с диаметром отверстия оба (на 150);
• С помощью деревянного карандаша вытянем 2 цилиндра воздушных жиклёра с множеством отверстий для подачи воздуха и, продуем насосом;
• Отдадим топливные жиклёры в поплавковой ванне один с диаметром отверстия (на 112) от маленькой камеры впрыска и другой (на 150) от большой;
• Открутим регулировочный винт подачи топлива ускорительным насосом;
• Отвернём регулировочный винт состава «качества» смеси холостого хода;
• Вытягиваем пассатижами диффузоры камер впрыска топливной смеси.

Диффузоры ставятся отверстиями в сторону отверстий, а фиксаторы с жёсткой пружиной с обратной стороны к стенке. Диффузоры различаются номерами (на 35) на первичную камеру меньшим диаметром, а на вторичную камеру (на 45) большим диаметром.

Если сложно разобраться обращайтесь к специалистам по карбюраторному делу…

Нужно разобрать все детали, чтобы хорошо промыть и собрать в обратной последовательности.

Работа с нижней частью

Остаётся поработать с нижней частью. Отвернём крестовой отвёрткой 2 болта, которые держат корпус регулировочного винта количества смеси на холостом ходу с ограничительной втулкой. Проверим его уплотнительную прокладку и, если необходимо поменяем. Открутим игольчатый клапан и проверим, в каком состояние находится резиновое кольцо и, если износ большой поменяем.

Все разобрали до винтика, остаётся промыть специальным средством для промывки карбюраторов или ацетоном и собрать в обратном порядке.

Ничего сложного в этой работе нет, всё будет блестеть снаружи, а также внутри.

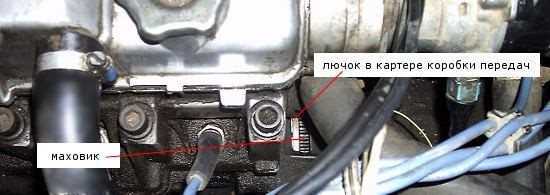

Установка момента опережения зажигания

При правильно выставленном моменте зажигания все показатели работы двигателя (приемистость, мощность, холостой ход, расход энергоносителя) находятся в пределах нормы. Для проведения работ необходимо иметь стробоскоп и тахометр, рожковый или накидной ключ на 10. В общих чертах, настройка производится так:

• Двигатель прогревается до рабочей температуры. На слух или по тахометру устанавливаются низкие обороты холостого хода (менее 800 оборотов в минуту), после чего мотор глушится.
• На картере коробки передач ищется лючок с видимой частью маховика и шкалой. Чаще всего он закрыт резиновой пробкой, которую нужно извлечь.

Путем проворачивания маховика отверткой находится длинная установочная метка. Угол опережения равен 0 градусов, если метка стоит напротив треугольной выемки на шкале. При этом поршни 1 и 4 цилиндров находятся в верхней мертвой точке.

Подключается стробоскоп и включается движок на холостой ход. Мигающий луч стробоскопа направляется в лючок со шкалой. В луче выделенная метка должна быть напротив нужного деления шкалы, где каждое деление соответствует одному градусу опережения зажигания.

Угол опережения регулируется вращением трамблера (корпуса распределителя зажигания). По часовой стрелке – угол опережения увеличивается (раннее зажигание), против часовой стрелки – уменьшается (позднее зажигание). При установке нужного угла двигатель глушится, стробоскоп отключается, трамблер закрепляется.

Как проверить качество проделанной работы

Есть определенная процедура проверки качества регулировки карбюратора. Она состоит из набора определенных действий. Для начала нужно завести мотор и проверить на «троение» при холостом ходе. Любое нажатие на педаль газа не должно сопровождаться провалами и скачками.

Кроме этого, рекомендуется провести тест резкого торможения. Силовой агрегат в таком случае не должен глохнуть.

Настроить карбюратор в классической «шестерке» легко. Это можно сделать вручную в домашних условиях. Для этого требуется соблюдать определенную последовательность действий в настройке элементов устройства. Закончить нужно проверкой качества выполненных действий. Если есть сомнения в правильности ремонта, то лучше сразу отогнать машину на СТО, чтобы, наоборот, не сделать хуже.
