Проверить генератор тестером, не снимая с автомобиля

Проверка щеток генератора ВАЗ 2110

Также на износ щёток указывают следующие признаки:

  • Спонтанное отключение электроники без видимых причин
  • Падение напряжения в бортовой сети
  • Быстрая разрядка аккумуляторной батареи, которая после этого отказывается заряжаться

Эти проблемы сигнализируют о том, что генераторные щётки нужно срочно заменить. В противном случае автомобиль станет просто бесполезен и даже опасен. Не бойтесь, устранить проблему гораздо проще, чем кажется! Но для начала нужна правильная диагностика. Вдруг причина неприятностей окажется не в щётках?

В первую очередь, проверить состояние щёток можно визуально. Для этого потребуется обесточить и снять сам генератор и посмотреть, насколько выступают щётки из корпуса держателя. Если их уже не видно, значит, они стёрлись и подлежат замене. Также для проверки состояния щёток можно применить электрический мультиметр, который есть в гараже у многих автомобилистов. Это прибор, измеряющий как напряжение тока, так и электрическое сопротивление. Достаточно переключить тестер в режим омметра.

Затем нужно взять 12-вольтовую лампу с двумя проводами и подсоедините их к клеммам B+ и D+ автомобильного генератора. Щупы мультиметра прикладываем к разным концам щётки. Исправная щётка имеет сопротивление 0,05 Ом. Если это значение выше, щётки пора менять.

Замена щёток на ВАЗ-2110

Для того, чтобы снять щётки с генератора лучше всего сначала снять сам генератор. Для этого понадобятся:

  • Гаечный ключ на 13
  • Торцовый ключ на 8
  • Плоская отвёртка
  • Ключ на 10

Непосредственно для демонтажа генератора нужны ключи на 10 и на 13. В процедуре снятия генератора на «десятках» с 8-клапанными и 16-клапанными моторами есть отличия. В машине с 8-клапанным двигателем устройство можно достать сверху открыв капот, а вот на авто с 16-клапанным движком придётся снимать защиту картера и проводить демонтаж генератора находясь под днищем автомобиля.

Перед тем, как искать генератор, нужно отсоединить минусовую клемму аккумуляторной батареи. После этого можно приступать к демонтажу. Сперва, открутите гайку на плюсовом контакте генератора (B+).

Пора приниматься за ременный привод генератора. Ослабьте нижнюю гайку с помощью ключа на 13.

То же самое сделайте с верхней гайкой.

Ослабьте болт натяжителя и снимите генераторный ремень. Открутите полностью крепежные болты генератора.

Выкрутите регулировочный болт и снимите натяжную планку

После этого генератор можно вытащить из подкапотного пространства.

Часто спрашивают, а можно ли заменить щётки, не снимая генератора. Можно, но это будет гораздо сложнее, так как есть риск потерять значимые детали и повредить устройство. Кроме того, подобный трюк вряд ли пройдёт на 16-клапанном моторе, где даже просто подобраться к генератору уже нелёгкая задача.

Щёточный узел крепится на генераторе всего одним болтом, но для того, чтобы его достать, потребуется к стандартному набору инструментов добавить карданный шарнир с удлинителем и снять аккумулятор. Для начала рукой отсоедините от генератора все подключенные к нему провода и контакты. Помогайте себе плоскогубцами по необходимости. После этого карданным шарниром выкрутите болт щёткодержателя и постарайтесь его не потерять. После этого вставьте в держатель новые щётки и закрутите болт на место. Если будет трудно, — делайте замену щёток первым способом, сняв генератор.

ЗаключениеАвтомобиль как живой организм — все его детали требуют за собой бережного ухода и аккуратного обращения.

Но, как и человеческий организм, машина иной раз дает «сбои».

Выход из строя электрического генератора может доставить массу проблем автовладельцу,

но в его ремонте нет ничего сложно, и уж тем более, нет ничего такого, с чем бы не справился мужчина.

Приступаем к процессу замены

Постепенно подходим к тому, как нужно проводить замену. Процедура это намного сложнее от, скажем, замены лобового стекла, поэтому вам изначально необходимо защитить себя от возможного поражения электрическим током. Для этого нужно отсоединить клемму массы на аккумуляторной батарее. Несмотря на то, что напряжение в электрической цепи автомобиля не столь велико, как, например, в электричке, но даже одна случайная искра, попавшая на вас, может стать довольно ощутимой.

Месторасположение генератора на модели ВАЗ-2107 и других ее «коллег» (2110 и 2114) практически одинаковое – он установлен в правой половине подкапотного пространства. Иными словами, он находится рядом с фарой главного света со стороны пассажира. Причем абсолютно нет никакой разницы, передний привод у машины или задний – разработчики Жигулей не изменяют своему стилю, придерживаясь своих же традиций. Металлический корпус присоединяется к движку несколькими гайками крепления. Узнать генератор вы сможете по маховику и натянутому на него приводному ремню.

Теперь нужно определиться с выбором процедуры замены. Для тех, кто не в курсе, замену щеток генератора можно осуществить двумя способами:

  • со снятием генератора;
  • без снятия.

Главным отличием этих способов является то, что после замены вам нужно будет настраивать натяжение приводного ремня. Но если для ВАЗ-2110 и 2114 регулировка не составит никакой сложности, то владельцы ВАЗ-2107 столкнуться с трудностью, связанной из-за плохой компоновки механизмов. Выбирайте способ, который вам больше всего подходит.

Далее нужно придерживаться определенного порядка.

Шаг 1. Снимите защитную крышку, установленную на корпус генератора.

Шаг 2. Извлеките клемму питание из гнездового разъема.

Шаг 3. Для того чтобы снять интересующие в данном случае детали, нужно отвинтить 2 болта крепления. Затем снимите держатель щеток с держателем.

Шаг 4. Проведите визуальную оценку состояния щеток: выступ из своего гнезда должен быть не более чем на 5 миллиметров. После этого произведите замену.

Шаг 5. Произведите обратную сборку.

Представители автомобильной промышленности уже давно решили пойти водителям навстречу, создав специальный держатель, в комплект с которым входят щетки и регулятор напряжения. Его стоимость порядком выше от стоимости комплекта порядком на 150-200 рублей. Разумеется, все пытаются при любой возможности сэкономить, однако перед совершением покупки задумайтесь: много ли вы сможете сэкономить таким образом? К тому же проводить такую замену вы будете не очень часто (в некоторых случаях замена щеток производится всего лишь несколько раз за весь период использования авто).

Причиной неисправности также может стать и регулятор напряжения. Перед тем, как установить блок в генератор, соедините провод аккумуляторной батареи (плюсовой) с штекерным разъемом блока, а минусовой – с корпусом. После подключения проводов нужно подключить к щеткам реостат и 3-вольтовую лампочку. При правильном подключении лампочка должна загореться. Меняйте напряжение понемногу, передвинув его показатель с отметки 12 на отметку 16 В. После того, как вы достигли 16 В, подключенная лампочка должна погаснуть. Если лампочка все еще горит, то регулятор напряжения, скорее всего, неисправен.

Простая замена щеток

Обнаружив явные признаки неполадки, проблемный узел можно заменить своими силами, даже не имея опыта в данном деле. Порядок действий:

продувка посадочного места держателя, затем можно отсоединить непосредственно щетки;
снятие данного элемента отпайкой проводов;
чистка контактов, затем нужно проверить упругость пружин;
нелишне отполировать контактное кольцо;
после завершения демонтажных работ, можно приступать к замене. Сначала новый набор щеток припаивается к проводам;
следующим шагом будет проверка прочного закрепления

Важно убедиться в свободном вращении щеток на держателе. Не должно быть никаких помех;

установка регулятора обратно

На этом этапе необходимо проявить осторожность, бережно проделывая манипуляции. Данная деталь отличается хрупкостью;
теперь можно подключать массу к батарее

Готово.

Как видно, процедура по замене щеток простая. Столкнувшись с данной проблемой, любой автолюбитель может самостоятельно справиться. Главное, понимать принцип устройства, иметь базовые навыки. Разобраться в этом не сложно.

Еще один момент, требующий понимания. Иногда автомобильная система может ошибочно выдавать сигнал о поломке генератора или о разрядке аккумулятора. Не стоит сразу пугаться, это нормальное явление. Дело в том, что только что поставленный комплект щеток еще не успел притереться в полной мере.

Старайтесь не допускать неприятных ситуаций с бортовой электроникой. Лучше вовремя проводить диагностику, в случае надобности, менять щетки. Что обеспечит стабильную работу вашей машины, не преподнося сюрпризов в дороге.

Как проверить генератор

Проверка работоспособности генератора на ВАЗ 2104 может быть выполнена несколькими способами. Диагностика осциллографом или на стенде подразумевает обращение к специалистам, поэтому рассмотрим самый простой метод проверки своими руками.

Чтобы проверить генератор, понадобятся следующие приборы:

  • мультиметр;
  • лампочка с припаянными проводами;
  • провода для подключения между генератором и аккумулятором.

Для проверки можно выбрать любой мультиметр, независимо от года выпуска и типа

Процедура проверки

После того как мотор остыл, можно приступать к проверке:

  1. Открыть крышку капота.
  2. Подсоединить проводки лампочки к входной клемме генератора и ротору.
  3. Силовые провода подключить: минусовой к клемме «минус» АКБ и к массе генератора, плюсовой к клемме «плюс» генератора и к его выходной клемме.
  4. Массу лучше подсоединять в последнюю очередь, чтобы не создать короткое замыкание в сети.
  5. Далее включить мультиметр, один щуп подсоединить к «плюсу» АКБ, другой — к «минусу» АКБ.
  6. После этого должна загореться тестовая лампочка.
  7. Мультиметр должен показывать порядка 12.4 В.
  8. Далее необходимо попросить помощника раскрутить генератор. Одновременно можно включить приборы освещения на ВАЗе.
  9. Показатель мультиметра не должен резко упасть или подскочить. Штатный режим работы генератора — от 11.9 до 14.1 В, если показатель ниже, что генератор скоро выйдет из строя, если выше — то велика вероятность закипания аккумулятора.

Видео: порядок проверки на снятом генераторе

Запрещается:

  • проводить проверку генератора через короткое замыкание, то есть через «искру»;
  • тестировать работу генератора при отключённом аккумуляторе.

Главная задача проверки генератора на авто — убедиться в том, что контрольная лампочка будет гореть без перебоев

Способы замены

  1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
  2. Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Проверяем обмотку ротора

Распространенная неисправность автомобильного генератора — короткое замыкание обмоток. Это может произойти в результате внезапного скачка напряжения, попадания воды, износа щеток и т.д. Поскольку вы можете проверить генератор переменного тока на целостность его обмоток с помощью мультиметра, только при полном доступе к ним потребуется демонтировать весь узел. Мы не будем описывать этот процесс, поскольку он отличается от машины к машине. Перед проверкой снятого генератора переменного тока на наличие обмотки ротора его, конечно же, необходимо разобрать.

После снятия ротора находим на его валу контактные кольца. Их всего двое. Переведя мультиметр в режим омметра, подключите его щупы к этим кольцам. Устройство должно давать сопротивление в пределах 2-5 Ом. Это нормальные значения для хорошего ротора. Более высокое сопротивление указывает на плохой контакт между кольцами. В противном случае вероятно возникновение межвиткового короткого замыкания, когда показания прибора близки к нулю.

Инструкция проверки

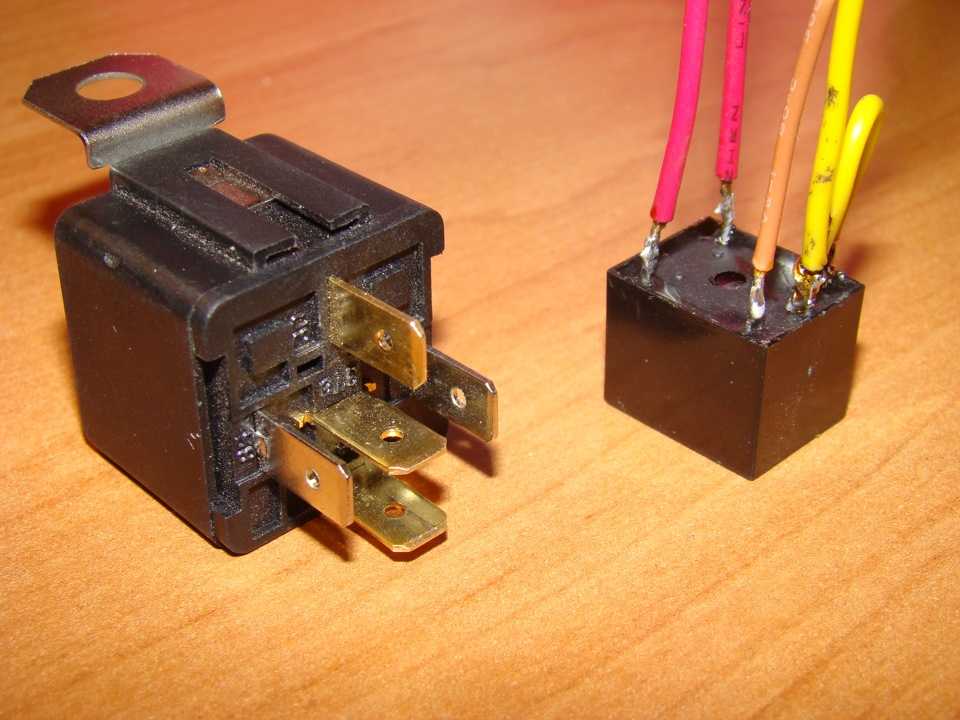

Реле

Факт перенапряжения в районе бортовой сети автомобиля может стать причиной прекращения работы не одного прибора. Реле-регулятор генератора нужен для того, чтобы поддерживать правильную разность потенциалов. Чтобы проверить, нормально ли функционирует данный прибор, нужно:

  1. Переключить в режим измерения напряжения мультиметр.
  2. Завести автомобиль.
  3. Замерить уровень напряжения на клеммах аккумулятора или же на генераторных выходах. Оптимальное значение должно колебаться в районе 14-14,2 В.
  4. Нажать на акселератор (как раз тут пригодится помощник, о котором указывалось ранее). Уровень напряжения не должен измениться более чем на 0,5 В. Если же это не так, то можно с уверенностью говорить о неисправности реле-регулятора.

Диодный мост

Данное устройство состоит из шести диодов, которые объединяются в пластину, из которых одна – отрицательная, а вторая – положительная. Три диода имеют массу на катоде, а остальные – на аноде. Осуществить проверку диодного поста можно по этой схеме:

Автовладельцы должны обратить внимание на то, что сопротивление ни в коем случае не должно быть равно нулю. Если же это так, то есть вероятность пробоя диода.
О диодном пробое может сказать также факт отсутствия какого-либо сопротивления в обе стороны в процессе подключения

Диодный мост способен раздавать недозаряд даже при факте одного неисправного диода, поэтому в таком случае автомобиль нуждается в срочной замене этого механизма.

Статор

Данный блок имеет вид полого металлического цилиндра, внутри которого аккуратно уложены генераторные обмотки. Инструкция проверка этого агрегата выглядит следующим образом:

  • Выводы стартера отсоединить от диодного моста.
  • Осмотреть состояние обмотки, ведь на ней не должно быть любого рода повреждений или подгораний.
  • Поставить мультиметр в режим измерения сопротивления.
  • Проверить обмотку на наличие пробоев: замерить уровень сопротивления между статорным корпусом и любым из выводов обмотки. Данное значение, как это ни странно, попадает в категорию, когда чем больше, тем лучше. Идеальный вариант, когда оно стремится к бесконечности. А если прибор показывает значение, которое ниже 50 КОм, это свидетельствует о скором выходе из строя всего автогенератора.

Ротор

Этот узел выполнен в форме металлического стержня. На который как раз и наматывается обмотку, а на его концах прикреплены кольца, по которым скользят генераторные щетки. Для осуществления диагностики данного механизма следуйте следующим рекомендациям:

  1. Я рекомендую извлечь ротор и осмотреть состояние подшипников и обмотки.
  2. Присоединить измерительные щупы к контактным кольцам (мультиметр все так же должен находиться в режиме измерения сопротивления). Значение данного показателя должно находиться в пределах 2,3-5,1 Ом.
  3. Несоответствие показателю: сопротивление не показывает совсем – в обмотке произошел обрыв; сопротивление выше – возможен плохой контакт или же дело в том, что выводы обмотки не припаяны как следует к кольцам; сопротивление ниже – возможность межвиткового замыкания.

Вышеприведенная инструкция диагностики автомобильного генератора поможет вовремя выявить неисправности в его работе в так называемых полевых условиях. А это станет причиной предотвращения многих проблем в общем состоянии автомобиля. Кстати, этот алгоритм найдет применение при проверке большинства современных авто, а также на многих отечественных. Но, я повторяю, главное условие заключается в том, чтобы напряжение бортовой сети равнялось 12 В.

Снятие генератора с кондиционером

Схема, устройство кпп ваз 2110. замена подушки, признаки неисправности Начнем с того, что если кондиционер Панасоник, то снимать вместе с генератором компрессор не нужно, а если это Халла, то без снятия компрессора никак не обойтись. Непосредственно процедура снятия генератора в данном случае состоит из следующих этапов:

  1. Для начала снимается защита двигателя (8 или 16 клапанов).
  2. Далее снимается ручейковый ремень привода компрессора (если есть такая надобность).
  3. После этого отсоединяются контакты генератора.
  4. Далее откручивается крепление моторного отсека, после чего вытаскивается болт.
  5. Затем, если компрессор снят, то его нужно отвести вниз, а потом вправо.
  6. После вытаскивается болт с металлической втулкой.
  7. Только потом можно извлекать генератор вниз моторного отсека.

Следует отметить, что во время данной процедуры нередко возникает проблема с болтом двигателя. Бывает, что он установлен головкой вниз, из-за чего не удается полностью его извлечь. Дело в том, что он упирается в моторную подушку, что мешает снятию генератора. В таком случае нужно подвесить двигатель домкратом и аккуратно извлечь подушку. Если это не удается сделать, то желательно заменить болт на новый. Он обязательно должен быть расположен головкой наружу, тогда проблем со снятием генератора не возникнет.

Подводя итоги, отметим, что снятие генератора – это процедура долгая и серьезная. Для того чтобы правильно все выполнить, необходимо обладать навыками и знаниями. Если вы сомневаетесь в своих силах, лучше обратитесь к мастерам, которые быстро и качественно снимут крышку генератора с гуром или без, заменят данные детали, а также полностью приведут в порядок любую машину, будь то класс «люкс» или нет. В случае если у вас есть определенные знания, вы можете смело выполнять данную работу, придерживаясь инструкции. Более того, к данной странице прилагается видео, которое поможет самостоятельно извлечь генератор на Приоре.

Как произвести замену?

Для выполнения такой процедуры необходимо произвести демонтаж генератора с машины. Сама операция не представляет большой трудности, но имеет некоторые отличия для разных моделей машин. Для наглядности давайте рассмотрим процесс его снятия на примере автомобиля ВАЗ 2109. Для выполнения этой работы желательно иметь возможность доступа к нижней части моторного отсека.

Приготовьте набор инструмента и можно приступить к работе. В первую очередь необходимо отключить аккумулятор, это можно сделать отключением массы или снятием клеммы с АКБ. Далее процесс выполняется примерно в такой последовательности:

  • Снимается защита двигателя, выворачивают винты её крепления по периметру и вынимают из моторного отсека;
  • Теперь нужно отодвинуть резиновую защиту с выводного контактного болта генератора. Далее отворачивают гайку и отсоединяют провода;
  • Чтобы снять ремень, нужно освободить гайку на планке натяжителя, сдвинуть его к блоку и достать приводной ремень. После этого снимают натяжную планку;
  • Чтобы выполнить следующий шаг по его демонтажу, нужно отвинтить два болта, которые прижимают кронштейн крепления генератора к блоку цилиндров;
  • После этого он легко вынимается из моторного отсека.

На выполнение этой процедуры достаточно примерно 30 минут. Когда прибор снят, можно приступить к замене щёток. На рассматриваемой модели автомобиля, щёточный узел является неразборным, в этом блоке также установлен интегральный реле регулятор зарядного тока. При износе щёток производится замена всего узла. Можно выполнить только замену изношенных деталей, но потребуется полная разборка этого узла, что может оказаться непосильным для отдельных водителей.

В генераторных установках отечественных автомобилей и иномарок ранних выпусков, щётки расположены отдельным узлом. В таком случае замену выполнить не сложно. Требуется паяльником распаять контактный провод изношенной детали, вынуть её из щёткодержателя, а затем припаять новое изделие.

Вот примерно всё, что хотелось донести водителям о том, как поменять щётки на генераторе. Если дочитали эту статью до конца, значит, вы заинтересованы самостоятельно, выполнить замену этих деталей. Следуйте нашим советам, применительно к модели вашего авто, и всё получится.

Проверка обмоток возбуждения

Чтобы проверить исправность обмоток возбуждения автомобильного генератора, предварительного необходимо снять регулятор и щеткодержатель, чтобы получить доступ к контактным кольцам. Для диагностики потребуется омметр, щупы которого следует прикладывать к контактным кольцам генератора. В результате проверки сопротивление должно находиться на уровне в 5-10 Ом. Также необходимо убедиться визуально, что отсутствуют обрывы в обмотке.

Для диагностики замыкания обмотки возбуждения «на массу» потребуется соединить один щуп омметра с любым контактным кольцом, а второй приложить к статору генератора. В результате измерения на экране должно отображаться бесконечное сопротивление.

Проблемы «недозаряда», как в принципе и «перезаряда» аккумулятора, могут быть вызваны многими причинами, но самая первая и самая распространенная на многих автомобилях (наши ВАЗ здесь не исключение), а также на многих мотоциклах, является выход реле-регулятора генератора из строя. Этот прибор, не смотря на свою компактность, убережет вашу батарею и сделает ее срок службы намного больше. Однако если он выходят из строя, это может просто убить АКБ в считанные недели, поэтому если увидели белые потеки, а также, двигатель не запускает после ночи, даже «не крутит» стартер – самое время проверять реле регулятор вашего автомобиля, а вот как это сделать своими руками, а вам сегодня подробно расскажу …

Для начала определение

Реле-регулятор

– это устройство, которое регулирует ток от генератора автомобиля, не давая перезарядить аккумулятор, уберегая его от перезаряда, губительного для батареи. Таким образом, это устройство намного продлевает срок службы АКБ.

По сути это просто стабилизатор напряжения, который не дает напряжению от генератора превышать порог в 14,5 Вольта, это очень точный прибор и обязательный для всех типов автомобилей. Однако его можно различить на два типа.

Способы замены щеток

Ремонт узла осуществляется по 2 методикам:

  • со снятием оборудования;
  • без проведения демонтажа.

Методика восстановления узла зависит от компоновки агрегатов в моторном отсеке и от состояния резьбовых соединений. Если на стальных элементах имеется налет ржавчины и окислов, то рекомендуется снять электрическую машину.

Перед тем как заменить щетки на генераторе, необходимо подготовить:

  • гаечные ключи или головки (размер и тип зависят от модели автомобиля);
  • отвертки с плоским и крестообразным жалом;
  • комплект новых деталей (подбирается по каталогу в зависимости от модификации электрической машины);
  • баллон с жидкостью WD-40, позволяющей откручивать загрязненные или заржавевшие резьбовые соединения.

На снятом генераторе

Алгоритм обслуживания узла на примере автомобиля ВАЗ-2113 с 8-клапанным силовым агрегатом:

  1. Заглушить мотор, включить 1-ю передачу и затянуть рычаг стояночного тормоза.
  2. Открыть капот, от корпуса АКБ отсоединяется отрицательный кабель (идет на кузов машины).
  3. Ослабить затяжку болта в нижней опоре.
  4. Отсоединить коммутационные кабели.
  5. Отвернуть гайку регулятора натяжения приводного ремня, а затем с помощью монтажной лопатки аккуратно сдвинуть генератор в сторону блока двигателя.
  6. Удалить приводной ремень, отвернуть болт крепления кронштейна натяжения к блоку цилиндров.
  7. Выкрутить нижний болт, удерживающий электрическую машину на моторе.
  8. Уложить оборудование на верстак, демонтировать пластиковую крышку, которая удерживается на защелках.
  9. Демонтировать корпус регулятора напряжения, который крепится на винтах с крестообразной головкой. Узел крепится к обмоткам при помощи быстросъемной колодки.
  10. Снять щетки, детали подлежат замене при остаточной длине графитовых элементов менее 5 мм.
  11. Установить новые детали и произвести сборку в обратной последовательности. Отрегулировать натяжение ремня, а затем запустить силовой агрегат и проверить работу электрических приборов. Если на машине установлен бортовой компьютер, то прибор показывает напряжение в бортовой сети.

Снятие генератора на других автомобилях может потребовать демонтажа корпуса воздушного фильтра или воздуховодов. На некоторых машинах иностранного производства используются автоматические натяжные приспособления, корпус электрического прибора жестко прикручивается болтами к блоку цилиндров.

Владельцу необходимо ослабить натяжение ремня, а затем снять его со шкива. На автомобилях Toyota электрические компоненты закрыты металлическим кожухом, закрепленным гайками.

Под крышкой находятся щеточный блок, диодный мост и блок управления зарядкой (оснащается алюминиевым радиатором). После снятия щеток осматриваются коллекторные кольца, если на деталях имеется выработка, то потребуется снять ротор для исправления дефекта. После сборки и установки проводится проверка напряжения в бортовой сети при заглушенном и заведенном двигателе.

Непосредственно в авто

Замена щеточного узла без демонтажа генератора возможна при условии свободного доступа к задней крышке электрической машины. Подобная конструкция встречается на автомобилях отечественного или импортного производства с атмосферными моторами простой конструкции (с 2-мя клапанами на цилиндр). Например, чтобы поменять узел на «классических» машинах ВАЗ, потребуется снять провод с минусовой клеммы аккумулятора, а затем демонтировать кабели от корпуса генератора.

При помощи короткой отвертки отвернуть винт крепления и вынуть изношенный узел. Проблемой является коррозия резьбовых соединений, нанесение жидкости WD-40 ситуацию не исправляет, поскольку из-за стесненного пространства невозможно приложить усилие к инструменту. Кроме того, на установленном генераторе невозможно корректно проверить состояние коллекторных колец. Новые щетки при контакте с поврежденным коллектором изнашиваются за 500-1000 км пробега, после чего генератор вновь выходит из строя.

На некоторых автомобилях доступ к генератору возможен со стороны днища машины (например, на Лада «Калина» с 16-клапанным мотором). Владельцу необходимо демонтировать защитные щитки, работы производятся из смотровой ямы или на подъемнике. После демонтажа проводов и защитного экрана требуется отвинтить крепления регулятора напряжения, а затем извлечь щеточный узел. Для замены колец коллектора требуется снятие генератора.

Щетки генератора: определение неисправностей

Генератор – это главный узел в системе подачи электроэнергии автомобиля. Иногда он выходит из строя, но не стоит его выбрасывать и спешить покупать новый. Часто проблема в том, что стерлись щетки генератора и достаточно их заменить для дальнейшей бесперебойной работы этого узла. Замена щеток генератора достаточно простая процедура, но для начала стоит выяснить, какие признаки могут указывать на износ щёток.

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега. Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла.

Что это такое?

Для изготовления деталей используется графит, поэтому автомобилисты часто называют их угольными. Применяются такие щетки на всех транспортных средствах и устройствах, конструкция которых включает электрические двигатели (грузовые и легковые авто, грузоподъемные краны, слесарные станки и т.д.).

Щетки генератора – что это?

Найти щетки с генератором в машине достаточно просто – практически во всех моделях автомобилей (особенно отечественных) генератор расположен возле правой передней фары. Нужно лишь открыть капот и устройство сразу бросится в глаза. Внешне генератор выглядит как небольшой цилиндр с обмоткой, закрытый двумя крышками.

Где находятся щетки генератора

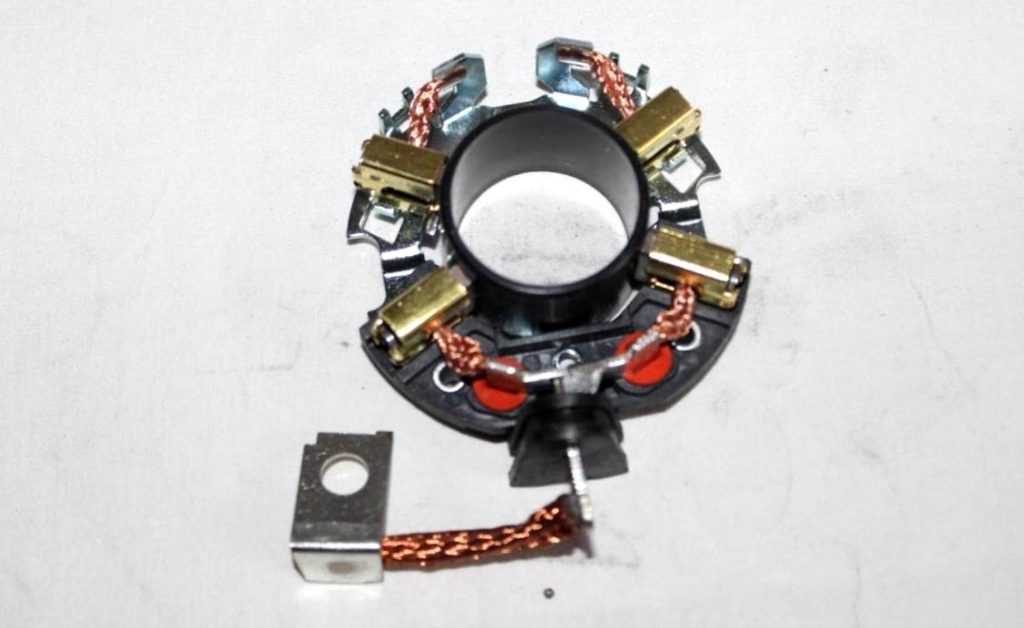

Пайка

Как и писалось выше, простым бытовым паяльником не получится припаять щётки. Нужен мощный прибор на 42 В, наподобие молотка. У такого паяльника жало бывает большое и тяжёлое. Правда долго придётся ждать разогрева, зато схватит намертво.

Следует знать, что пайка щёток должна проводиться посредством фтористой меди, если используется сварочный аппарат. Последний должен быть со специальным держателем. Медный кончик щётки и кусок меди привариваются к железке вида параллелепипед.

Вообще, на свариемость меди влияет много различных параметров. В первую очередь это влияние теплопроводности. Самым высоким процентом теплопроводности являются меди и их сплавы с низким содержанием легирующих компонентов.

Второй параметр – это положение сварки. Преимущество за низким положением сварки, так как именно оно нивелирует неустойчивые характеристики металла и сплавов меди.

Ещё один параметр – горячие трещины. Дело в том, что медные сплавы очень восприимчивы к образованию горячих трещин при температурах затвердевания. Минимизируется этот параметр за счёт сокращения свободы перемещения изделия в процессе сварочных работ.

Некоторые компоненты, такие как цинк или фосфор имеют низкую температуру кипения. В процессе сварки медных сплавов, которые содержат подобные сочетания химических веществ, это значение нивелируется за счёт более высокой скорости сварки.

И очевидно, что на процедуру пайки оказывает влияние чистота рабочей поверхности. Жирные соединения и окислы, образуемые на рабочей поверхности, должны быть срочно удалены перед сваркой. Также своё отрицательное воздействие окажут краска, масло и другие подобные составы.

Видео — Пайка щёток стартера

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Как избежать серьезных поломок

Чтобы не попасть на замену всего генератора и более
тяжелый ремонт автомобиля, щетки надо вовремя заменять. Неисправный
преобразователь не будет питать аккумулятор, из-за чего увеличится зарядный ток
устройства. Это повлечет за собой другие, более тяжелые последствия — к
примеру, разрушение диодного моста.

Внимание
стоит уделить также батарее
внешнего питания. Да и вообще, АКБ с генератором работают в тандеме, порча
одного устройства обязательно сказывается на состоянии другого

Поэтому не
нарушайте правил эксплуатации аккумулятора, заменяйте его при истечении срока
службы, не допускайте механических повреждений и переполюсовки.

Помните, что генератор имеет самую большую скорость
вращения из всех узлов автомобиля — его обороты даже превышают частоту оборотов
силового агрегата. Они составляют примерно 10-14 тыс. об/мин, что в 2-3 раз
больше, чем у ДВС. Поэтому срок службы электродвигателя и ниже в два раза.

Условно поломки генератора делят на механические и
электрические. В первом случае косвенным признаком неисправности становится
повышенная шумность работы устройства, что характеризует поломку
подшипников в передней крышке. В случае
электрического повреждения наблюдается отсутствие напряжения АКБ, низкий ток
или превышение заряда.

Регулятор
напряжения или реле на современном автомобиле, как и щетки, играет важную роль.
Как известно, генератор автомобиля соединен с коленчатым валом ДВС через мягкий
привод (ремень). Скорость движения машины и обороты бывают разными, поэтому ток
выдается несбалансированным. Чтобы сглаживать и регулировать выдаваемое напряжение,
и нужен регулятор. Его часто называют «таблеткой», «шоколадкой»,
«стабилизатором».

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
