Обгонная муфта генератора: как выявить неисправности

Что еще стоит знать об обгонных муфтах

Несмотря на простую конструкцию, муфты генераторов имеют ряд недостатков. Стоит сразу сказать, что муфты с роликовыми и храповыми механизмами имеют свои слабые места. Для начала поговорим о роликовых муфтах. Как уже было сказано, они имеют пазы с выталкивающими роликами. Это накладывает некоторые ограничения:

1. Механизм нельзя отрегулировать;
2. Он требует строгой соосности валов;
3. Его довольно сложно изготовить – геометрию каждого элемента нужно соблюдать.

Более простая, как на первый взгляд, храповая обгонная муфта должна иметь более серьезные минусы. Среди них:

1. Возможность возникновения ударов в момент зацепления собачки с зубьями. Это накладывает ограничения – подобный механизм нельзя использовать в узлах, вращающихся на большой скорости;
2. Повышенная шумность работы. Сегодня изготавливают муфты с собачками, движущимися по часовой стрелке и не задевающими храповое колесо, однако большая часть муфт по-прежнему имеют конструкцию с повышенной шумностью работы;
3. Зубья со временем истираются.

Практика успела показать, что муфты с храповым механизмом оказались более надежными, чем их роликовые аналоги

Что также важно, храповые муфты ремонтопригодны. Попытка отремонтировать устройства с роликами ничего не даст, так как само устройство является неразборным

Даже несмотря на все перечисленные недостатки, муфты обоих типов отличаются достойным эксплуатационным ресурсом и высокой надежностью. В среднем, их ресурс в километрах пробега составляет 100 тыс. км. При этом муфта действительно увеличивает срок службы всей ременной передачи. Ее замена обходится намного дешевле, чем покупка качественного ремня, роликов и натяжителя. Некоторые эксперты говорят, что ременной привод с приводом служит в 5-6 раз дольше привода без этого механизма. Кроме того, он, в целом, работает тише.

Распространённые неисправности

По конструкции муфта генератора в некоторой степени напоминает подшипник качения, поэтому при возникновении неисправности ее может заклинить. Это приводит к тому, что ременная передача начинает ускоренно изнашиваться, так как моменты инерции больше не компенсируются. В конечном итоге ремень генератора порвется, а натяжитель износится – все эти детали придётся менять.

Для своевременного обнаружения неисправностей муфты надо знать их «симптомы». Наиболее характерными являются следующие признаки:

• появляется дребезг в салоне (опытный водитель не сможет его спутать ни с чем);
• при медленном движении автомобиль начинает вибрировать;
• ремень начинает как бы подпрыгивать;
• при включённом моторе слышен характерный свист;
• натяжитель начинает щелкать.

Если появляется хотя бы одни из этих признаков, нужно немедленно обращаться на СТО. Мастеру придется провести диагностику всего узла. Если в ходе диагностических процедур будет выявлено, что муфта вышла из строя, ее придется менять — такие узлы ремонту не подлежат.

Есть еще одна типичная неисправность, правда, она менее распространена — муфта начинает крутиться во все стороны. В этом случае при вращении якорь никак не связывается с обоймой. Диагностировать такую неисправность труднее — обязательно придется снимать генератор. Вероятная причина — недозаряд аккумулятора.

Виды поломок и их причины

Обычно обгонная муфта выходит из строя при следующих обстоятельствах:

• неисправность шкива;
• износ внутренней пружины;
• порвался ремень генератора;
• пробег более 100 тыс. км;
• неисправность обгонного механизма.

Показатели поломки

Признаки неисправности обгонной муфты генератора:

• во время работы со стороны генератора доносятся неестественные шумы;
• полное прекращение работы генератора;
• при работе кондиционера или при медленном движении машины возникает ощутимая вибрация;
• свист ремня на высоких оборотах;
• короткий треск при запуске или остановке двигателя.

Выявление дефектов

Для диагностики работы узла следует раскрутить двигатель до 4 тыс. оборотов. Затем надо включить зажигание. Необходимо прислушаться к остаточному звуку. Если он напоминает звук остановки турбины, то муфта генератора работает исправно. Если такового нет, то механизм требует замены.

Муфту можно проверить и в демонтированном состоянии, для этого надо сделать следующее:

• зажать пальцами внутреннее кольцо;
• внешнее кольцо повернуть в направления вращения ремня;
• при движении внешней обоймы муфта вышла из строя и её надо менять.

Визуальная и аудиальная диагностика без демонтажа

1. Включаем двигатель в холостой режим — при активном движении натяжителя ременной передачи муфта неисправна.
2. Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Устройство и принцип работы обгонной муфты

Муфта свободного хода или обгонная муфта – это механическое устройство, основная задача которого – предотвращение передачи крутящего момента к ведущему валу от ведомого в моменты, когда ведомый вал начинает вращаться более быстро. Муфта также используется в тех случаях, когда необходимо передать крутящий момент лишь в одну сторону. Рассмотрим принцип действия, компоненты муфты, а также ее преимущества и недостатки.

Принцип работы муфты

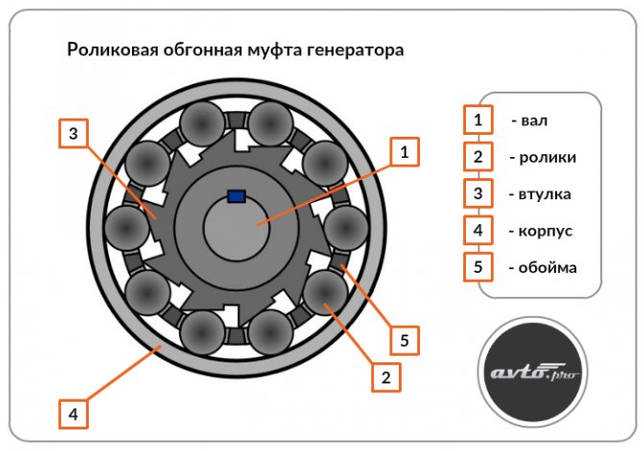

Схема роликовой обгонной муфты

Разберем принцип действия роликовой муфты свободного хода, так как данная разновидность этого механизма наиболее распространена в автомобильной промышленности.

Роликовая муфта свободного хода делится на две полумуфты: первая полумуфта жестко зафиксирована на ведущем валу, вторая полумуфта соединена с ведомым валом. При вращении ведущего вала по часовой стрелке ролики муфты из-за действия силы трения и пружин перекатываются в узкую часть зазора между двумя полумуфтами. После этого происходит заклинивание, при этом крутящий момент начинает передаваться от ведущей полумуфты к ведомой.

При вращении ведущей полумуфты против часовой стрелки ролики перекатываются в широкую часть зазора между двумя полумуфтами. Происходит разъединение ведущего и ведомого валов, при этом момент также перестает передаваться.

Исходя из принципа работы, отметим, что роликовая муфта свободного хода передает крутящий момент лишь в одном направлении. При вращении в другую сторону муфта просто прокручивается.

Устройство и основные компоненты

Рассмотрим устройство и компоненты двух основных разновидностей обгонных муфт – роликовой и с храповым механизмом.

Простейшая роликовая муфта свободного хода состоит из следующих компонентов:

1. внешняя обойма со специальными пазами на внутренней поверхности;
2. внутренняя обойма;
3. пружины, располагающиеся на внешней обойме и предназначенные для выталкивания роликов;
4. ролики, передающие крутящий момент за счет силы трения при заклинивании муфты.

Храповая обгонная муфта

В храповой обгонной муфте вместо пазов на внутренней поверхности внешнего кольца используются зубья, которые имеют упор с одной стороны. При этом оба кольца заклинивает специальная собачка, прижимающаяся к внешнему кольцу с помощью пружины.

Преимущества и недостатки

Обгонная муфта имеет следующие преимущества:

• автоматическое включение и отключение механизма (муфта не нуждается в наличии приводов управления);
• с помощью механизмов свободного хода упрощаются конструкции узлов и агрегатов машины;
• простота конструкции.

Принцип работы обгонной муфты

Отметим, что обгонная муфта с храповым механизмом более надежна, чем устройство с роликами. При этом храповый механизм является ремонтопригодным, в отличие от механизма с роликами. Попытки починить роликовую обгонную муфту – это пустая трата времени, так как она является неразборным узлом. Обычно при ее поломке устанавливается новая аналогичная деталь. При монтаже новой роликовой муфты нельзя применять ударные инструменты, так как механизм может заклинить.

Подробнее об устройстве

Теперь рассмотрим устройство обгонной муфты в подробностях. Несмотря на то, что ее схема может показаться довольно простой, это по-своему сложное устройство, каждый элемент в котором четко подогнан к смежному и выполняют свою роль. Итак, вот что включает в себя обгонная муфта автомобильного генератора:

• Внешняя обойма, имеющая на внутренней поверхности специальные пазы;
• Ряд пружин на внешней обойме, выталкивающих ролики;
• Внутренняя обойма;
• Ролики, передающие крутящий момент при замыкании обойм.

Существуют также храповые муфты, в которых на внутренней поверхности имеются однонаправленные зубья вместо пазов с роликами. Как и случае более распространенных роликовых муфт, в храповых механизмах имеется собачка, которая прижимается к внешнему кольцу усилием пружины, тем самым замыкая обоймы и позволяя им вращаться с одинаковой частотой. Как несложно догадаться, подобные муфты работают автоматически – за смыкание колец отвечают исключительно механические элементы, что обеспечивает всему устройству не только быстродействие, но еще и высокую износоустойчивость.

Это интересно: Проверка свободного хода (люфта) рулевого колеса Nissan Qashqai

Замена своими руками

Для обеспечения заявленного производителем эксплуатационного ресурса обгонная муфта комплектуется защитной крышкой. Если владелец/сотрудник сервиса забыл ее поставить или она слетела в процессе использования, проникающая внутрь обойм грязь/пыли может заклинить ролики.

Инструмент

Справится с откручиванием заклиневшей муфты обгонной поможет специальная головка. Цена вопроса 170 – 500 рублей, существует несколько вариантов оснастки:

• c зубьями на конце в средней части и присоединительным квадратом 1/2» для VW, Skoda, Mercedes, Ford, BMW, Audi и неоторых других авто
• шестигранником на 17 и головкой присоединительной на 10 для Toyota и некоторых других азиатских производителей
• «звездочка» и шестигранник для муфты генератора машин концерна VAG

Сервисные ключи позволяют демонтировать муфту, не снимая генератор с посадочных мест.

Диагностика

Неправильная работа обгонной муфты генератора определяется «на слух» и механическим способом:

• свист, дребезг в салоне извещают о плохом натяжении, перекосе или изношенных посадочных поверхностях («ручьях») шкива
• если заклинить отверткой крыльчатку принудительного воздушного охлаждения генератора, муфта должна прокручиваться в обратную сторону свободно, в рабочем положении на некоторую часть поворота, пока ролики не поднимутся вверх для синхронизации оборотов вала и шкива

При заклинивании обойм муфты следует немедленно заменить расходник новым изделием.

Демонтаж

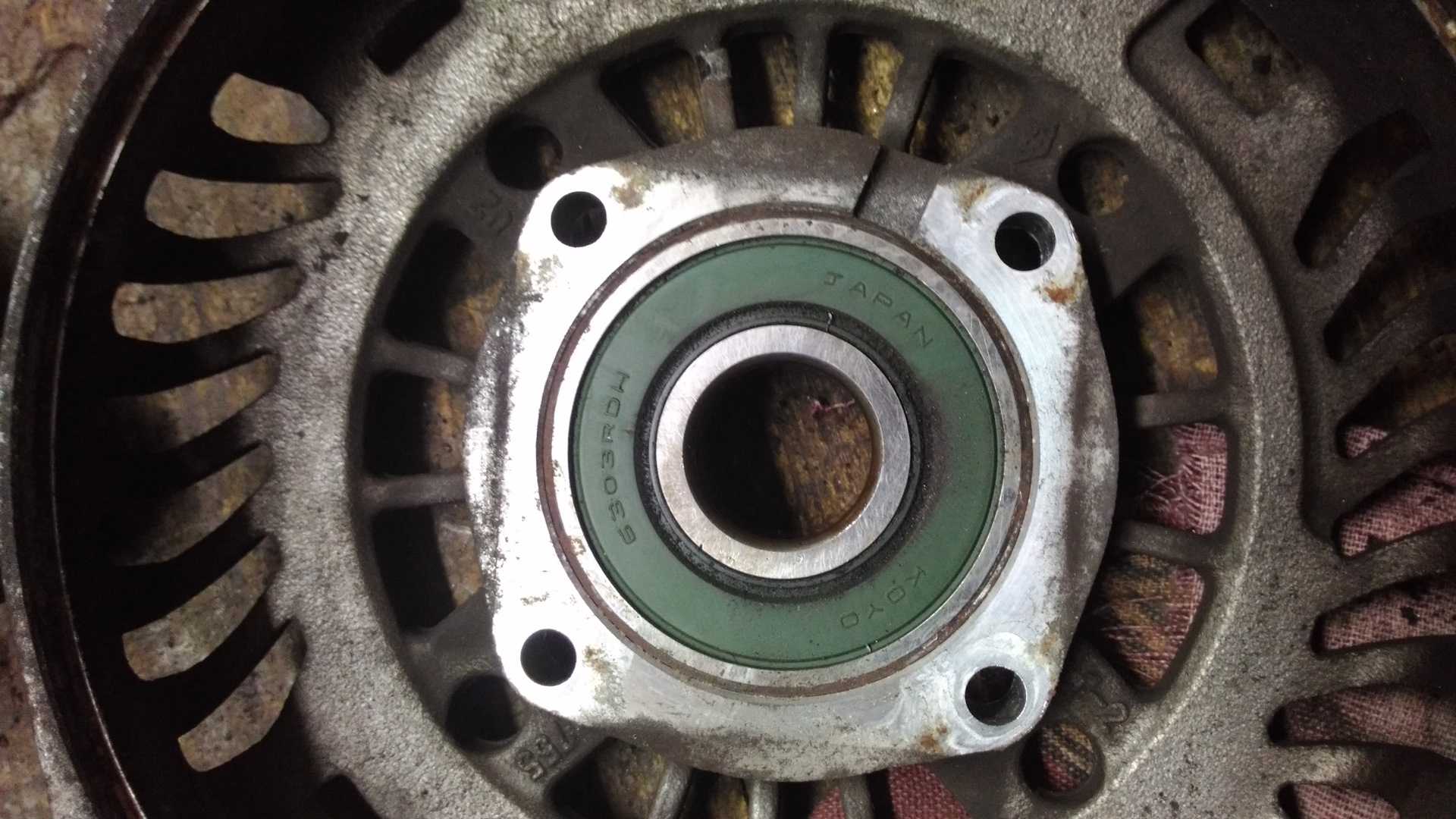

Даже при внешнем осмотре муфты после снятия защитной крышки становится понятно, зачем необходимо использовать специальный сервисный ключ. Вместо обычного крепежного болта здесь применена зубчатая поверхность, для которой требуется инструмент с ответными шлицами.

Оснастка вставляется внутрь муфты, зубья зацепляются, деталь откручивается рожковым ключом или накидной головкой с храповиком.

Установка обгонной муфты

После демонтажа заклинившей муфты обгонной новая деталь устанавливается алогичным способом. Основными нюансами операции замены являются:

• усилие затяжки 70 – 90 Нм
• установка защитной крышки, предохраняющей от попадания в обоймы пыли и грязи

Если в авто эксплуатировался генератор без обгонной муфты, достаточно подобрать модификацию детали с аналогичными посадочными поверхностями для вала и ремня. Эти диаметры должны совпадать полностью.

Таким образом, даже у специалистов нет единого мнения по поводу целесообразности эксплуатации муфты обгонной вместо традиционного шкива. Окупаемость этого дорогостоящего изделия под сомнением при бюджетной цене ремней и шкивов без двух обойм с роликами внутри. Но основное предназначение – сглаживание моментов инерции на валу, обгонная муфта выполняет в полном объеме без нареканий.

Еще пару десятилетий назад автомобили комплектовались стандартными генераторами, якорь которых приводился в движение через шкив и натяжной ремень от коленчатого вала двигателя, связывались между собой механизмы напрямую, жестко. Обгонная муфта генератора появилась в авто относительно недавно, внедрение этого устройства позволило сгладить передачу крутящего момента от ДВС, за счет чего ремни стали выходить из строя города реже, также увеличился ресурс и генераторных подшипников.

Хотя новшество и приносит определенную пользу, у него есть свои недостатки. Со временем этот узел изнашивается (в среднем ресурс составляет около 100 тыс. км), поэтому нуждается в периодической замене. Ремонтировать саму обгонную муфту генератора (ОМГ) довольно сложно, так как она считается неразборной деталью, хотя некоторые специалисты берутся перепрессовать подшипник. В этой статье мы рассмотрим, по какому принципу работает данный узел, насколько он важен в составе транспортного средства, и как производится его снятие или замена.

Замена своими руками

Для обеспечения заявленного производителем эксплуатационного ресурса обгонная муфта комплектуется защитной крышкой. Если владелец/сотрудник сервиса забыл ее поставить или она слетела в процессе использования, проникающая внутрь обойм грязь/пыли может заклинить ролики.

Инструмент

Справится с откручиванием заклиневшей муфты обгонной поможет специальная головка. Цена вопроса 170 – 500 рублей, существует несколько вариантов оснастки:

• c зубьями на конце в средней части и присоединительным квадратом 1/2» для VW, Skoda, Mercedes, Ford, BMW, Audi и неоторых других авто
• шестигранником на 17 и головкой присоединительной на 10 для Toyota и некоторых других азиатских и шестигранник для муфты генератора машин концерна VAG

Сервисные ключи позволяют демонтировать муфту, не снимая генератор с посадочных мест.

Рис. 9 Набор головок для демонтажа обгонных муфт любого производителя

Диагностика

Неправильная работа обгонной муфты генератора определяется «на слух» и механическим способом:

• свист, дребезг в салоне извещают о плохом натяжении, перекосе или изношенных посадочных поверхностях («ручьях») шкива
• если заклинить отверткой крыльчатку принудительного воздушного охлаждения генератора, муфта должна прокручиваться в обратную сторону свободно, в рабочем положении на некоторую часть поворота, пока ролики не поднимутся вверх для синхронизации оборотов вала и шкива

При заклинивании обойм муфты следует немедленно заменить расходник новым изделием.

Демонтаж

Даже при внешнем осмотре муфты после снятия защитной крышки становится понятно, зачем необходимо использовать специальный сервисный ключ. Вместо обычного крепежного болта здесь применена зубчатая поверхность, для которой требуется инструмент с ответными шлицами.

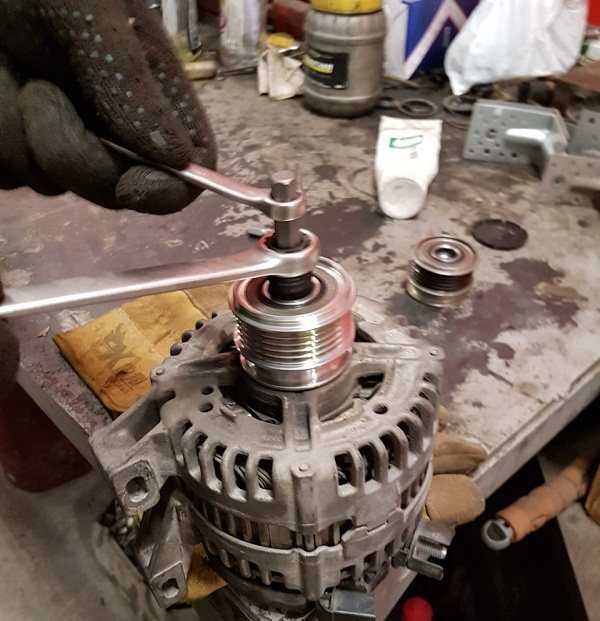

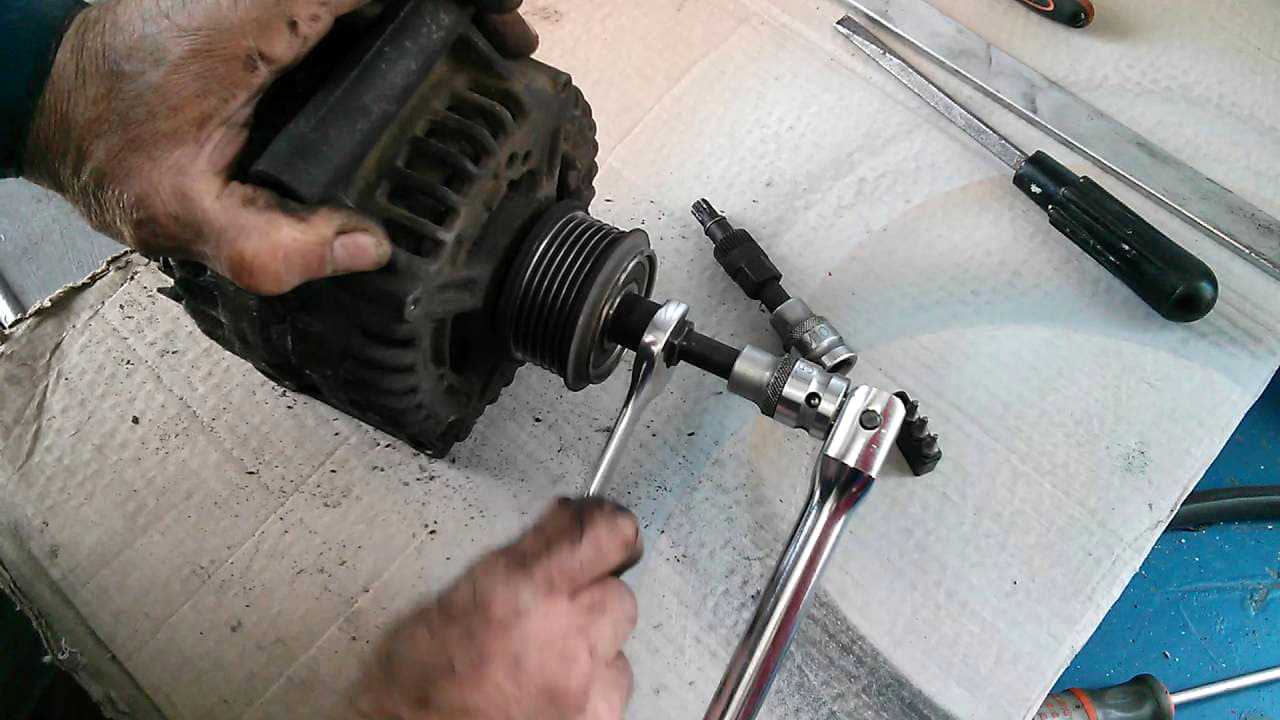

Рис. 10 Демонтаж муфты

Оснастка вставляется внутрь муфты, зубья зацепляются, деталь откручивается рожковым ключом или накидной головкой с храповиком.

Установка обгонной муфты

После демонтажа заклинившей муфты обгонной новая деталь устанавливается алогичным способом. Основными нюансами операции замены являются:

• усилие затяжки 70 – 90 Нм
• установка защитной крышки, предохраняющей от попадания в обоймы пыли и грязи

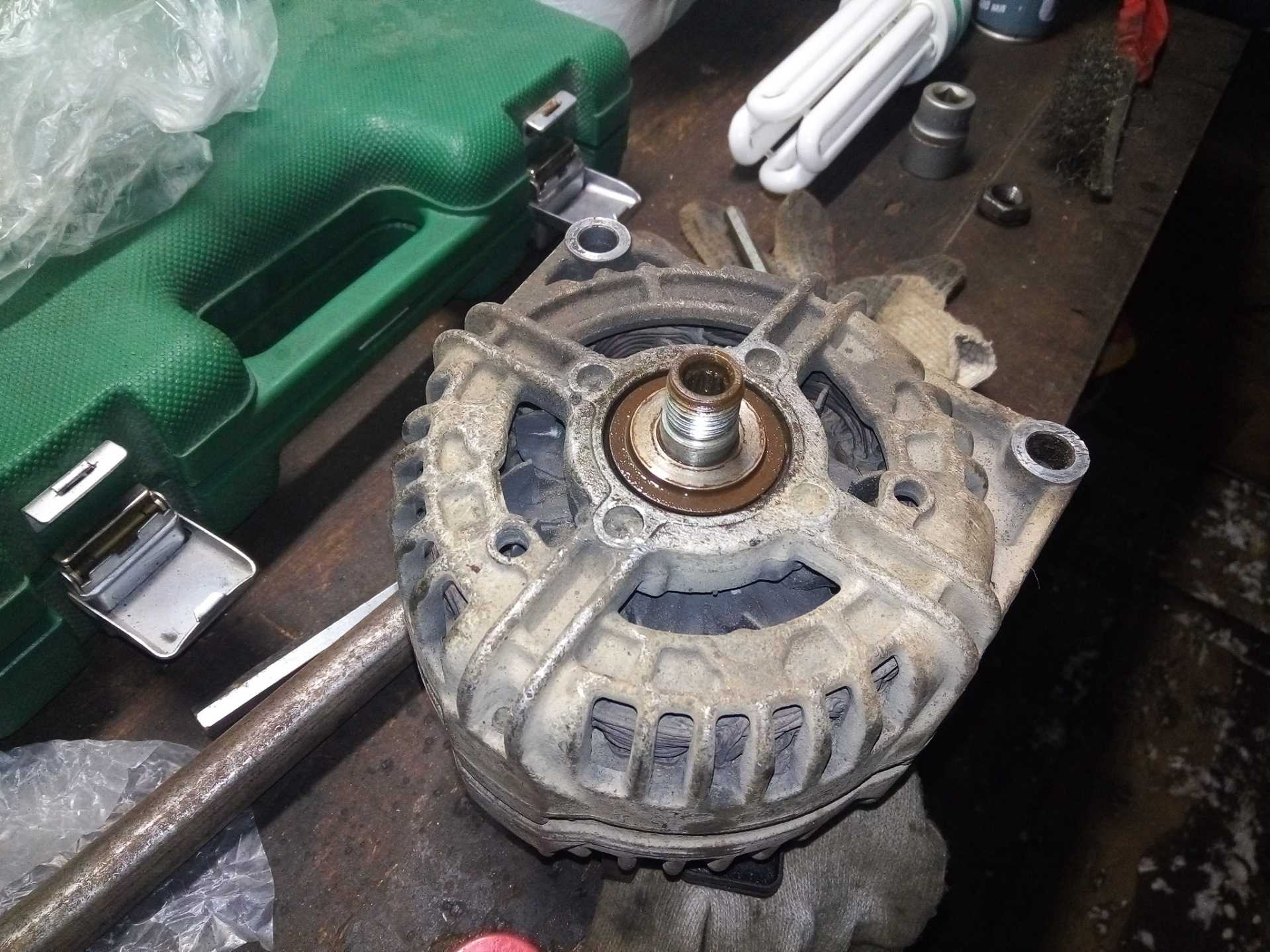

Рис. 11 Установка новой муфты

Рис. 12 Защитная крышка муфты

Если в авто эксплуатировался генератор без обгонной муфты, достаточно подобрать модификацию детали с аналогичными посадочными поверхностями для вала и ремня. Эти диаметры должны совпадать полностью.

Таким образом, даже у специалистов нет единого мнения по поводу целесообразности эксплуатации муфты обгонной вместо традиционного шкива. Окупаемость этого дорогостоящего изделия под сомнением при бюджетной цене ремней и шкивов без двух обойм с роликами внутри. Но основное предназначение – сглаживание моментов инерции на валу, обгонная муфта выполняет в полном объеме без нареканий.

Преимущества и недостатки

Многие производители устанавливают обгонную муфту генератора еще на заводе. В этом случае владельцу не нужно ничего улучшать, но следует учесть ресурс этого узла для своевременной замены. Отличить оснащение генератора каждый автолюбитель может визуально:

• обычный шкив всегда крепится на валу гайкой
• у муфты обгонной гайки быть не может, чаще всего ее торец прикрыт защитной крышкой

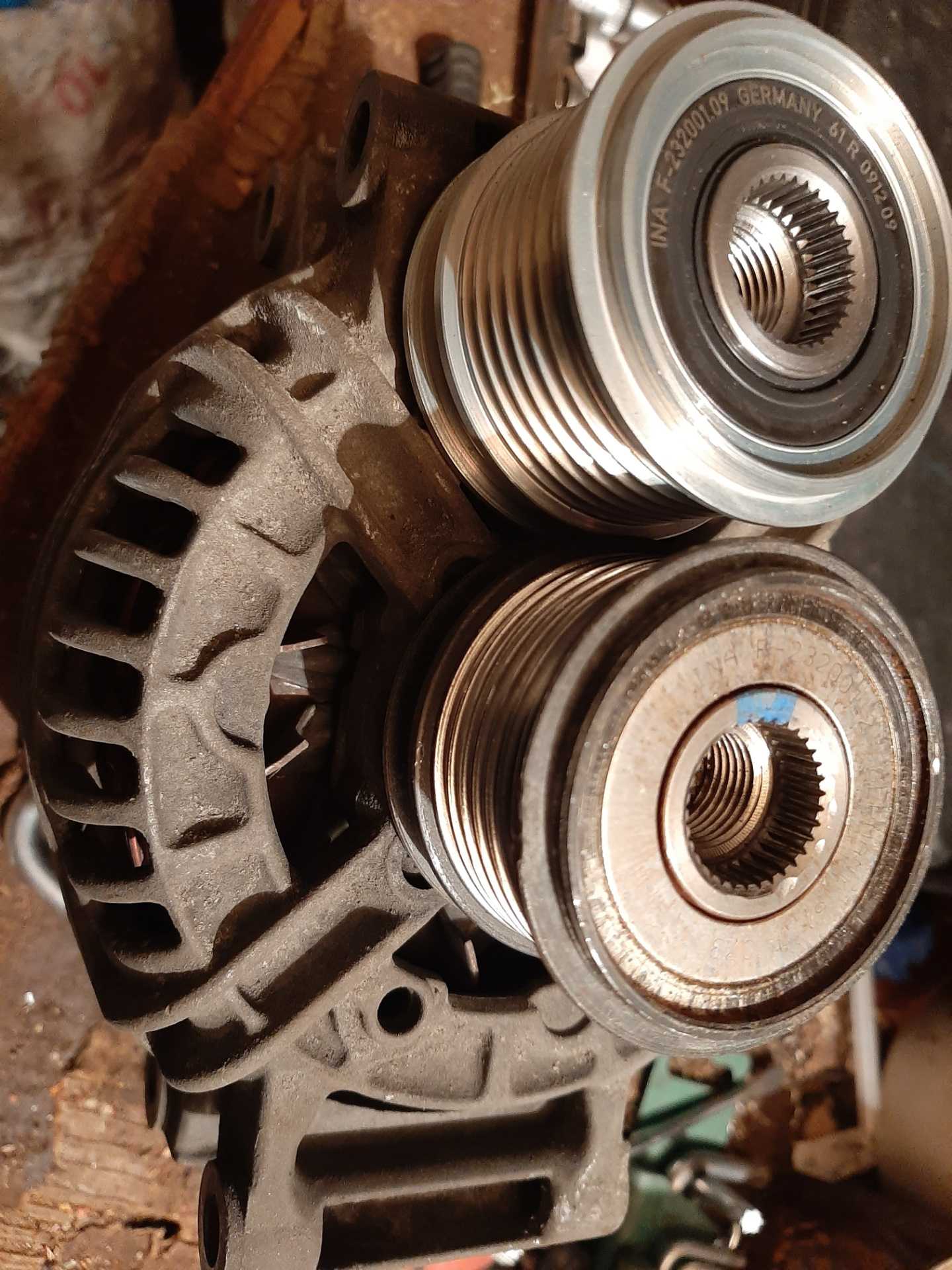

Рис. 3 Слева шкив обычный, справа муфта обгонная

Поскольку идеальных конструкций не существует в принципе, муфта обгонная в сравнении с обычным шкивом так же имеет плюсы и минусы, рассмотренные ниже.

Ресурс

Поскольку ремонт подвижных деталей генератора необходим, как при эксплуатации обычного шкива, так и при использовании обгонной муфты, следует учесть ресурс всего комплекта кинематической схемы клиноременного привода:

• шкив обычный – канавки изнашиваются и приходят в негодность примерно через 200 000 км пробега
• муфта обгонная – согласно требованиям производителя необходима замена через каждые 100 000 км
• ремень – в зависимости от конкретного бренда, модели машины и кинематической схемы меняется через 25 – 50 тысяч пробега

Рис. 4 Обычный шкив генератора

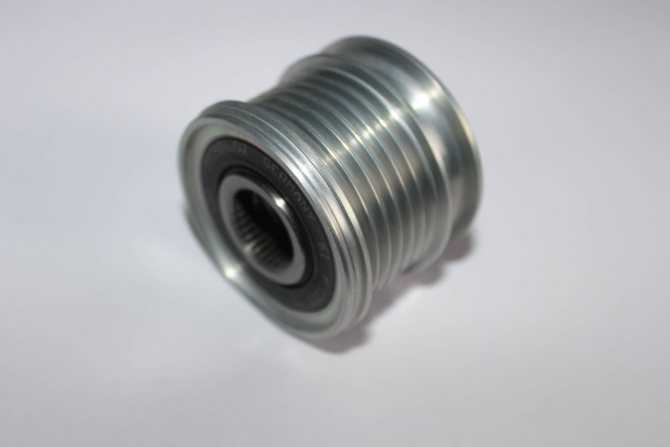

Рис. 5 Обгонная муфта

Рис. 6 Ремень генератора

Другими словами, если под капотом авто генератор приводится от коленвала индивидуальным ремнем, то выгоднее использовать обычный шкив. В случае привода одним ремнем нескольких потребителей (печь, компрессор кондиционера и так далее) целесообразно поставить на генератор муфту обгонную, если этого уже не сделал производитель на конвейере.

Ремонтопригодность

И для шкива обычного, и для муфты обгонной ремонт экономически не выгоден. Поэтому указанные расходники меняются целиком, но по разным причинам:

• шкив стоит относительно дешево, нет смысла кустарно напаивать и обтачивать «ручьи» для посадочных мест ремня – это обойдется дороже новой детали, изготавливаемой промышленным способом
• ремонт обгонной муфты слишком сложный, что так же обойдется выше себестоимости детали на прилавках магазина

Ремень меняется чаще, но всегда целиком, его ремонтопригодность нулевая по умолчанию.

Принцип работы и назначение обгонной муфты

Примерно, 30 лет назад конструкция автомобилей заметно отличалась и ни о какой обгонной муфте генератора никто не знал.. Совершенство этих транспортных средств наступало постепенно и это касалось многих деталей. Если сравнивать автомобили двух эпох, можно заметить разницу между износом ремня генератора. К примеру, на старом автомобиле, с тонким ремнем генератора, последний служит очень малое время. После чего, была заметна растяжка ремня и его последующий разрыв. Это было абсолютно нормальным явлением и ему не уделялось большого значения. Тем не менее, время идет, а требования к автомобилям возрастали, необходимо было устройство, которое снизит износ ремня генератора и увеличит его срок службы.

Для начала, постараемся разобраться, почему ремень генератора изнашивается так быстро. Дело в том, что коленчатый вал имеет неравномерное вращение. Число оборотов коленвала постоянно меняется и зависит от положения акселератора.

Вместе с ним, меняется и крутящий момент, передаваемый на шкив генератора посредством ремня. В отличие от коленчатого вала, шкив генератора вращается по инерции, которая имеет свойство снижаться только через некоторое время. Так, например, при замедлении числа оборотов коленвала, уменьшенный вращающий момент на шкив передается ни сразу. Вначале, шкив вращается с прежним моментом, в то время как ремень уже затормаживается. Таким образом, между ремнем и шкивом коленвала возникает трение, которое поднимает температура ремня привода. При повышении температуры, повышаются и эластичные свойства, которые растягивают и обрывают ремень.

Чтобы избежать этого неприятного момента, конструкторы разработали механизм, который получил название – обгонная муфта генератора. Этот конструктивный элемент электрической машины состоит из двух важных составляющих:

• Внутренняя обойма. Данный элемент имеет жесткую связь с валом ротора.
• Внешняя обойма (или, как ее еще называют, наружная). Внешняя обойма идет в зацепление со шкивом генератора.

Для того, чтобы понять, как работает весь узел, необходимо иметь представление о работе стартера двигателя. На внутренних частях обеих обойм имеются ролики, которые взаимодействуют друг с другом. Когда коленчатый вал набирает обороты, ролики входят в зацепление и наружная муфта передает один и тот же крутящий момент на ротор генератора. Таким образом, разгон происходит равномерно, без каких-либо остановок.

Как только обороты двигателя снижаются (например, происходит торможение двигателем), ролики обойм разъединяются и внутренняя, вместе с валом, продолжает вращение с той же скоростью, в то время как, наружная снижает свое число оборотов. Это явление обеспечивает раздельное перемещение ремня и вращение шкива генератора, в связи с этим, снижается нагрузка, создаваемая на ремень, а значит, снижается его износ.

Для чего нужна обгонная муфта

В современных автомобилях очень много различных периферийных электрических и электронных устройств, которые раньше конструкция транспортного средства не предусматривала. Это и кондиционер, и система инжекторного впрыска топлива, и электронный блок управления. Вполне естественно, что потребление электрического тока бортовой сетью существенно увеличилось – его стало требоваться больше. А чтобы вырабатывать больше электричества, нужен генератор больших размеров.

Тут-то и кроется корень проблемы. Для вращения более тяжелого ротора необходимо куда большее усилие. Однако двигатель работает неравномерно: присутствуют небольшие паузы. Они обусловлены сутью функционирования цилиндров. Невооруженным глазом их не заметить – продолжительность составляет всего несколько миллисекунд. Но на работе генератора они сказываются:

• из-за неравномерной нагрузки на передаточный ремень он быстро изнашивается;
• по причине неравномерного вращения ротора возможны скачки напряжения в бортовой электросети.

Таким образом, после того, как генераторы стали более мощными и тяжелыми, возникла потребность в стабилизации их работы. В качестве детали, которая предназначена для того, чтобы сделать вращение более ровным, стали использовать обгонную муфту. На самом деле это далеко не новое изобретение. Она широко применяется в велосипедах для того, чтобы педали не вращались во время движения по инерции. Теперь ее стали применять и в автомобилях. Ранее она тоже в них использовалась, только устанавливали ее не в генератор, а в стартер.

обгонная муфта

Принцип работы и польза обгонной муфты

Генератор, который является источником электроэнергии, приводится в движение от двигателя внутреннего сгорания, но так как мотор работает на различных оборотах, его крутящий момент постоянно меняется. Генераторный якорь (ротор), приводимый в движение от ДВС, крутится по инерции и при смене режима продолжает вращаться в том же ритме, поэтому и нагрузка на ремень в эти моменты значительно возрастает.

Обгонная муфта (другое название – инерционный шкив) предназначена для сглаживания перепадов крутящего момента, этот механизм работает по принципу бендикса в стартере. Когда движок набирает обороты, части обгонной муфты находятся между собой в зацеплении, обеспечивая жесткую связь и максимальную передачу движения. При отпускании педали газа детали ОМГ между собой размыкаются, ротор продолжает крутиться по инерции независимо от двигателя. Таким образом, исключается инерционная зависимость, ремень и подшипники генератора уже не нагружены до предела, поэтому их ресурс значительно возрастает.

Сейчас читают

Сначала инерционные шкивы устанавливались только на дизелях, позднее они появились и на автомобилях премиум-класса с бензиновыми мощными движками. Сейчас такие устройства можно встретить на многих моделях авто, например, на Форд Транзит или Ссанг Йонг Кайрон с дизельными моторами, и уже не являются редкостью.

Распространённые неисправности

По конструкции муфта генератора в некоторой степени напоминает подшипник качения, поэтому при возникновении неисправности ее может заклинить. Это приводит к тому, что ременная передача начинает ускоренно изнашиваться, так как моменты инерции больше не компенсируются. В конечном итоге ремень генератора порвется, а натяжитель износится – все эти детали придётся менять.

Для своевременного обнаружения неисправностей муфты надо знать их «симптомы». Наиболее характерными являются следующие признаки:

• появляется дребезг в салоне (опытный водитель не сможет его спутать ни с чем);
• при медленном движении автомобиль начинает вибрировать;
• ремень начинает как бы подпрыгивать;
• при включённом моторе слышен характерный свист;
• натяжитель начинает щелкать.

Если появляется хотя бы одни из этих признаков, нужно немедленно обращаться на СТО. Мастеру придется провести диагностику всего узла. Если в ходе диагностических процедур будет выявлено, что муфта вышла из строя, ее придется менять – такие узлы ремонту не подлежат.

Есть еще одна типичная неисправность, правда, она менее распространена — муфта начинает крутиться во все стороны. В этом случае при вращении якорь никак не связывается с обоймой. Диагностировать такую неисправность труднее — обязательно придется снимать генератор. Вероятная причина – недозаряд аккумулятора.

Виды поломок и их причины

Обычно обгонная муфта выходит из строя при следующих обстоятельствах:

• неисправность шкива;
• износ внутренней пружины;
• порвался ремень генератора;
• пробег более 100 тыс. км;
• неисправность обгонного механизма.

Показатели поломки

Признаки неисправности обгонной муфты генератора:

• во время работы со стороны генератора доносятся неестественные шумы;
• полное прекращение работы генератора;
• при работе кондиционера или при медленном движении машины возникает ощутимая вибрация;
• свист ремня на высоких оборотах;
• короткий треск при запуске или остановке двигателя.

Выявление дефектов

Для диагностики работы узла следует раскрутить двигатель до 4 тыс. оборотов. Затем надо включить зажигание. Необходимо прислушаться к остаточному звуку. Если он напоминает звук остановки турбины, то муфта генератора работает исправно. Если такового нет, то механизм требует замены.

Муфту можно проверить и в демонтированном состоянии, для этого надо сделать следующее:

• зажать пальцами внутреннее кольцо;
• внешнее кольцо повернуть в направления вращения ремня;
• при движении внешней обоймы муфта вышла из строя и её надо менять.

Можно проделать такой же эксперимент. Но вращать внешнюю обойму необходимо в противоположную сторону. В этом случае она, наоборот, должна вращаться. Если же этого не происходит, то деталь вышла из строя.

Визуальная и аудиальная диагностика без демонтажа

1. Включаем двигатель в холостой режим — при активном движении натяжителя ременной передачи муфта неисправна.
2. Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту

. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Если внутренняя обойма движется – муфта изношена. Если внешнее кольцо не крутится в направлении, обратном движению ремня генератора – шкив неисправен.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Для чего нужна обгонная муфта генератора на самом деле?

Добрый день. В сегодняшней статье я расскажу, для чего на самом деле, нужна обгонная муфта генератора. Как проявляются ее неисправности и, что будет, если она заклинит.

Краткий ответ:

Обгонная муфта нужна только на автомобилях оборудованных автоматическими натяжителями ремня, чтобы, при резком уменьшении оборотов двигателя, ремень не спадал. Подробнее ниже.

Как работает обгонная муфта?

Все катались в детстве на велосипеде? Всем знакомо, что при помощи педалей, вращение передается на колесо, а вращение колеса, в свою очередь, не передается на педали. Т.е. передача крутящего момента возможна только в одном направлении.

Точно также работает и обгонная муфта. Только она оптимизирована для работы на больших оборотах и сделана гораздо компактнее.

Пример конструкции и работы обгонной муфты:

Для чего на самом деле нужна обгонная муфта?

На большие сайтов рассказывается редкостная ерунда о том, что обгонная муфта нужна для лучшей сохранности ремня генератора и генератора, так как при работе двигателя возникают пульсации, и ремень то растягивается, то сжимается

Пишут про то, что особенно важно, чтобы она была на генераторе дизельного двигателя т.к. там эти пульсации на порядок выше и т.п

ерунда, что с внедрением муфты срок службы ремня увеличивается в 10 раз. Сложилось впечатление, что все статьи написаны технически безграмотными журналистами, не знающими устройство автомобиля.

Все гораздо проще. Двигатель вращается довольно линейно. Маховик отлично стабилизирует его работу и при оборотах выше холостого хода, я бы считал, что для ремня и навесного оборудования, двигатель вращается с одинаковой скоростью во время всего оборота.

Якорь генератора является самым тяжёлым элементом раскручиваемым ремнем, и при этом он является наиболее огибаемым:

Естественно, сила трения (сцепления) ремня с генератором значительна. Сам якорь, за счёт массы, обладает довольно большой инерцией. Если двигатель резко уменьшит обороты, генератор по инерции протянет ремень вперёд.

Если автомобиль оборудован автоматическим пружинным натяжителем ремня, он резко денется т.к. генератор своим вращением выбирает его свободный ход. Выглядит это примерно вот так:

При этом велик риск соскакивания ремня генератора.

Все точка. Вот для этого нужна обгонная муфта.

Какие неисправности бывают у обгонной муфты?

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.

Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.

Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.

Как проверить состояние обгонной муфты?

На снятом генераторе это делается просто — стопорим отвёрткой якорь и вращаем за шкив. Если шкив не вращается — обгонная муфта заклинила.

Если шкив свободно вращается в обе стороны — обгонная муфта проскальзывает.

При исправной обгонной муфте шкив будет проворачиваться только в одну сторону.

Вот вам видео, как проверить обгонную муфту на генераторе со снятым ремнем (кстати эта муфта уже шумит и скоро с ней будут проблемы):

Если генератор установлен на машине, обгонную муфту проверяют, проворачивая якорь генератора тонкой отвёрткой. Все аналогично! Но точность такой проверки не высока, так как невозможно прочувствовать люфт.

Заключение.

На этом у меня сегодня все. Я надеюсь, что статья полностью ответила на вопрос, зачем нужна обгонная муфта генератора. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии.

Обгонная муфта генератора – принцип работы

Еще лет 15–20 назад ремни генератора служили не более 25–30 тысяч километров езды, после чего их приходилось менять из-за неизбежного разрыва. Столь малый эксплуатационный ресурс ремней обусловлен неравномерностью функционирования двигателя автомобиля, крутящий момент от коего передается импульсами при сгорании топлива в цилиндрах.

За два полных оборота коленчатого вала данный процесс осуществляется один раз, что вызывает непостоянный показатель вращения коленвала. При этом детали, приводимые в действие ремнем генератора, вращаются по инерции с иной цикличностью, нежели вал (они либо опережают его, либо существенно отстают). Если к описанному явлению прибавить режимы разгона машины и ее торможения, запуска и остановки двигателя, можно понять, почему фиксируется растяжка ремня, а затем (через некоторое время) и его разрыв.

Чтобы нивелировать этот негативный факт и была создана обгонная муфта, которую просто-напросто встроили в шкив генератора. Она располагает двумя обоймами:

• внутренней, связанной с валом генераторного якоря;
• наружной, которая соединяется непосредственно со шкивом.

Принцип функционирования данного узла аналогичен принципу, по которому работает бендикс стартера. При разгоне якоря во время сгорания топлива в цилиндрах специальные стопорные ролики замыкают друг с другом две части обоймы муфты, и на якорь поступает крутящий момент. А когда горючее не сгорает (вращение коленчатого вала притормаживается из-за сжатия топлива), наружная обойма начинает «отставать» от внутренней. Это приводит к разъединению обойм, а значит, вращение якоря и шкива становится самостоятельным, что и обеспечивает отсутствие отрицательного воздействия инерции на генераторный ремень.
