Загорается ошибка абс (abs)

Устройство АБС на Приоре

Главная задача ABS – не допустить блокировку колес во время торможения. Для выполнения своей задачи в Приоре антиблокировочная система работает так:

  • В момент торможения ЭБУ получает данные с датчиков ABS, считывающих скорость (они стоят за ступицами).
  • ЭБУ антиблокировочной системы – это блок со стоящими внутри клапанами давления тормозной жидкости и электрическим возвратным насосом. Его расположение – передний левый лонжерон.
  • Когда датчики транслируют данные о резком скачке – мгновенном торможении колес, — постепенно сбрасывается давление жидкости при помощи клапанов.
  • Неисправность любой системы ведет к передаче через ЭБУ сигнала об ошибке, который является перед водителем как «горящий АБС на приборной панели».

Признаки неисправности

Для контроля работы системы имеется световой индикатор желтого или оранжевого цвета. При нормальном состоянии в момент включения зажигания на комбинации приборов активируется лампа, затем проводится самодиагностика элементов системы и значок автоматически гаснет.

Признаки поломки элементов системы ABS:

  • включение контрольной лампы системы на ходу;
  • устойчивое блокирование колес при интенсивном торможении;
  • отсутствие звуков, свидетельствующих о работе АБС (вибрация педали тормоза);
  • появление в памяти электронной системы кодов ошибок, относящихся к АБС.

При проявлении признаков неисправности АБС эксплуатация автомобиля запрещается. Тормоза, рассчитанные на совместную работу с антиблокировочной системой, при ее отключении работают некорректно.

Проверка датчика АБС осциллографом

Перебои можно диагностировать и этим прибором, но его использование требует определенных навыков. Помимо этого, стоимость устройства достаточно высока. Учитывая перечисленные факторы, можно прийти к выводу — использование осциллографа оправдано только для техцентров. Но если вам вдруг попадется под руки такая “диковинка”, попробуйте провести диагностику своими руками.

Проверка датчика ABS на данном приборе позволяет получить визуальное представление об электросигнале. Частотность и амплитуда отражаются на дисплее, что дает “объемное” представление о корректности работы “антиблока”. Далее сравнивают и анализируют полученные данные. Сама работа похожа на процедуру с вольтметром, только к выводам подключается другой прибор. Об исправности устройства говорят следующие факторы:

  • приблизительно равные значения показателей;
  • отсутствие “скачков” при меньшем синусоидном сигнале;
  • стабильная амплитуда колебаний с Max не более 0,5 В.

Есть ли хорошая альтернатива такой проверке? Тестирование ноутбуком (если интересны подробности, инструкцию вы легко найдете в Сети).

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

  1. Если сопротивление датчика АБС стремится к нулю или, наоборот, прибор показывает значок бесконечности, то налицо неисправность самого элемента. Другой вариант – нарушение изоляции либо обрыв участка проводников от разъема до датчика.
  2. Тестер показывает, что сопротивление в пределах нормы, но при вращении тормозного диска его значение остается постоянным. Здесь версии две: сильное загрязнение зубчатого кольца (как вариант – разрушение) и опять-таки выход из строя датчика.
  3. Отсутствие напряжения в питающей линии указывает на обрыв электрической цепи, идущей от контроллера.

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

  1. Разберитесь, где находится электронный блок управления гидравлическими клапанами. Например, в Shevrolet Aveo он стоит за бачком с тормозной жидкостью, а на Renault Megane – со стороны ремня привода генератора.
  2. Снимите с ЭБУ колодку и прочистите контакты. Отыщите распиновку проводов либо отследите их по цветам.
  3. Поставьте замыкающую перемычку на колодке, расположенной возле колеса. Прозвоните цепь омметром либо обычной лампочкой с батарейкой.


Простейший способ отыскать ЭБУ при отсутствии документации на авто – пройти по тормозным трубкам, ведущим к гидравлическому блоку. Последний стоит рядом с контроллером или соединен с ним пучком проводов.

При обнаружении обрыва цепи придется искать дефект по всей линии с целью устранения. Работа довольно сложная, поэтому ее стоит поручить опытному автоэлектрику.

Причины неисправности датчика

Индукционный датчик отличается простотой конструкции и высокой надежностью, то неисправности именно с ним случаются очень редко. Проблема чаще всего кроется в проводке, по которой подаются сигналы на блок управления.

Поскольку датчики с их проводкой располагаются непосредственно возле колес, то со временем возможен обрыв цепи или ее замыкание. Нередко сбои датчика происходят из-за окисления контактов.

За счет того, что ABS после включения зажигания на авто всегда проходит самодиагностику, при которой оценивается состояние все элементов системы, то выявить проблемы с датчиками достаточно просто, при их возникновении на приборной панели будет постоянно гореть сигнальная лампа.

Всего можно выделить 4 вида поведения системы при обнаружении неисправности:

  • Самодиагностика обнаруживает ошибку, и ABS отключается. Это может быть признаком появления ошибки в блоке управления, или же обрыва проводки, идущей от датчика;
  • Система проходит диагностику, при которой никаких проблем не обнаруживается, но после это происходит отключение АБС. Такой результат обычно дает возникновение проблем с проводкой, идущей на датчики (окисление, обрыв, замыкание и т. д.);
  • Самодиагностика обнаруживает ошибку, но система не отключается и продолжает работать. Это указывает обычно на обрыв проводки на одном из датчиков;
  • ABS не включается. Такое может происходить из-за обрыва проводки, а также от того, что импульсное кольцо повреждено, имеет сколы или надломы. Такой результат может давать и сильно изношенный подшипник ступицы, из-за чего в нем появился значительный люфт.

Поскольку нарушение работоспособности ABS зачастую происходит из-за проводки, то и выявить неисправность элемента достаточно просто и для этого понадобиться всего лишь наличие мультиметра.

Конечно, лучше проводить проверку при помощи осциллографа, поскольку такой прибор дает возможность визуально оценить амплитуду и частоту колебаний напряжения датчика, но имеется он далеко не у всех.

Далее разберемся, как проверить датчик ABS на разных авто, хотя в целом порядок действий одинаков, несмотря на то, что на разных моделях могут использоваться любые типы датчика.

Особенности диагностики на BMW Е39

Далее рассмотрим нюансы проверки датчика ABS на автомобиле БМВ Е39. На этом автомобиле уже используется индукционный элемент.

Диагностика осуществляется теми же методами, что и на Фокус 2. То есть проверяется сопротивление датчика, его проводки, а также цепи от блока управления.

Поскольку на этом авто используется элемент индукционного типа, то дополнительно можно провести замер выходного напряжения.

Для этого переводим мультиметр в режим вольтметра и подключаем к разъемам проводки датчика.

Далее раскручиваем колесо примерно до 50 об/мин. При этом диагностируемый элемент начнет вырабатывать электроэнергию, напряжение которой должно быть в районе 2 В.

Сопротивление датчика абс форд транзит

И если кто знает то подскажите какое сопротивление должно быть на датчиках АБС, а то у меня как-то АБС не очень работает. Заранее спасибо. Отправлено : аошник, 04 Июня 2002 в 19:13:48 В ответ на : Подскажите где в Питере отправленным Alex 2.4, 04 Июня 2002 в 14:49:05

*Сопротивление составляет-(0,8-1,4 Ом),если измерять со стороны блока АВС то, ножки располагаются в следующем порядке ножки 5-23-датчик переднего левого ножки 7-25 ——- переднего прового —— 6-24 ——- заднего левого —— 4-22 ——- заднего правого Изоляция (датчик-масса)-более 20 кОм. Удачи на дорогах!!

После простоя машины не тухнет лампочка АБС. Где диагностировать

Отправлено : Борт707, 01 Июля 2002 в 13:30:44 В ответ на : глазастый: абс, круиз-контроль и щелки под днищем отправленным lepin, 01 Июля 2002 в 03:22:41 «Обменяемся опытом !? — FORD» Часть 715

Время от времени (не всегда) после суточного простоя машины не тухнет лампочка АБС, пока не заглушу двигатель и не заведу снова. Что это может быть, дорог ли ремонт, и везде ли, или только у дилеров возможен? === в глазастом АБС поддается диагностике через общий интерфейс с мотором и прочими системами. Надо поехать в сервис? где есть сканер для ЕЕС5 и продиагностировать. Скорее всего это контакты.

:Насколько это критично — не будут ли проблемы прогрессировать? === если есть тракшен-контроль, он выключится вместе с АБС

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

  1. При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
  2. Определяют расположение устройства и метод его демонтажа.
  3. Откручивают болт, удерживающий устройство в рабочем положении.
  4. Датчик снимают и визуально исследуют на повреждения.
  5. Устанавливают новый датчик.
  6. Правильно подключают все электрические соединения.
  7. Фиксируют устройство болтом, открученным ранее.
  8. После окончания установки необходимо проехать на автомобиле и протестировать работу системы.

Принцип работы АБС на автомобиле

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

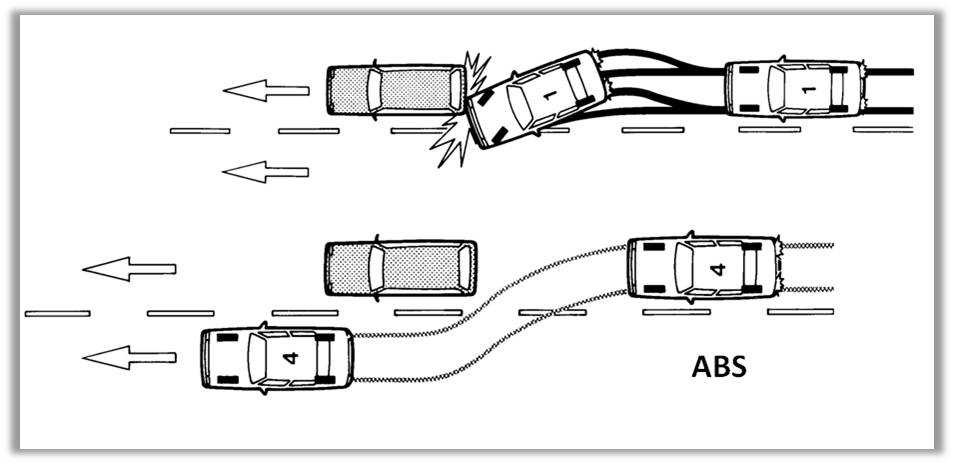

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Как проверить датчик АБС

Система абс на автомобиле устанавливается для предупреждения блокировки колес при экстренном торможении.

Система состоит из блока управления, гидравлического блока, сенсорных датчиков числа оборотов и колесных тормозных механизмов. Основным в системе абс является блок управления, принимающий сигналы от датчиков об оборотах колес и принимающих решение об их оценке. Данные датчиков анализируются системой и делается заключение о степени скольжения колес, об их ускорении или замедлении. Полученная информация обрабатывается и поступает в виде сигналов на магнитные клапаны гидравлического блока, выполняющего задачи управления.

Работа абс на автомобиле

При включении зажигания на щитке приборов загорается индикатор с надписью «ABS». Зажегшийся индикатор означает, что цепь абс исправна и производится тест-контроль электронного блока управления и других устройств, входящих в антиблокировочную систему. При исправной системе индикатор «ABS» погаснет после самодиагностики или при начале движения.

При нажатии на педаль тормоза в систему тормозов от главного тормозного цилиндра поступает давление на рабочие (колесные) тормозные цилиндр, передающие усилие на тормозные колодки, прижимающиеся к тормозным дискам. Преимущество системы тормозов с абс в том, что анализу подвергается каждое колесо и подбирается оптимальное давление для него, препятствуя тем самым блокировке колес. Полное торможение происходит благодаря давлению в системе, регулируемое ABS.

Все вышеописанное верно только при исправных датчиках, так как отказ датчиков ведет к сбою в системе и уменьшению эффективности торможения. При возникновении проблем, система ABS отключается, и система тормозов начинает работать без ее участия. Одновременно на щитке приборов загорается индикатор, сообщающий о проблемах с антиблокировочной системой.

Сюда же стоит отнести и состояние шин с разной степенью износа протектора, спущенные колеса, разный рисунок протектора, люфт в подшипнике колесной ступицы, что будет отрицательно отражаться на корректной работе антиблокировочной системы.

Устройство датчика абс

Датчик представляет собой индукционную катушку, работающую в паре с металлическим зубчатым диском, расположенным на колесной ступице.

Неисправности датчика абс

Наиболее частой причиной отказа датчика является обрыв одного или нескольких проводов. Также причиной неисправности может послужить механическое повреждение датчика абс или зубчатого венца. Неисправности могут быть выражены и в окислении контактов, ненадежном соединении в местах контактов, замыкании датчика на «массу».

Проверка датчика абс

При отказе датчика он перестает передавать системе необходимые сигналы и антиблокировочная система уже не выполняет свои обязанности, соответственно при торможении происходит блокировка колес. При загорании индикатора абс на панели приборов, который не гаснет, необходимо срочно обратиться на СТО, где будет выполнена диагностика и при необходимости будет произведена замена датчика абс.

Собственно, проблему, — как проверить датчик абс, может решить сам владелец автомобиля, имея на руках тестер, паяльник и опыт работы с этими приборами. С помощью тестера измеряется сопротивление датчика абс, значения которого должно быть в пределах, данных в описании по эксплуатации. Обычно сопротивление составляет порядка 800-1200 Ом, если же сопротивление катушки датчика стремится к нулю, то на лицо короткое замыкание, когда же сопротивление стремится к бесконечности, это говорит об обрыве в цепи датчика.

Помимо проверки самого датчика абс необходимо выполнить и прозвонку всей цепи, идущей к датчику, где часто наблюдается нарушение целостности проводки.

Далее измеряется сопротивление при прокручивании колеса, которое должно меняться, что будет говорить об исправности датчика.

К тому же многие современные автомобили оснащены системой самодиагностики, с выводом на экран дисплея кодов ошибок, которые можно расшифровать по данным инструкции к автомобилю по эксплуатации.

Обнаруженные обрывы проводов устраняются только путем пайки, так как соединение путем скрутки проводов чревато новым обрывом, окислением и прочими проблемами. При этом нужно учитывать, что каждое устройство по- своему маркировано, с разным цветом проводов и полярностью. Эти данные нужно учитывать при ремонте.

Если после устранения обрывов проводов, проверки зубчатого диска и прозвонки цепи остались проблемы с работой абс, то неисправности нужно искать в электронике и необходима комплексная диагностика системы.

Как функционирует АБС

Разработка системы, которую активно начали устанавливать на выпускаемые автомобили в 1970-е годы, вывело понятие безопасности на новый уровень.

  • блока управления;
  • гидравлического привода;
  • контроллеров, контролирующих обороты колеса;
  • механизма, обеспечивающего торможение.

Самым главным считается блок управления: он оценивает сигналы, поступающие от датчиков. Данные в оперативном режиме анализируется, и система понимает, что происходит с автомобилем: замедляется он или начинает ехать быстрее. Далее обработанные данные передаются на гидравлический узел.

Тормозной цилиндр отвечает за передачу давления, необходимого для создания нажимного усилия, которое гарантирует, что колодки прижмутся к дискам. Вне зависимости от силы нажатия водителем на тормоз, уровень давления в системе окажется самым оптимальным. Основное достоинство ABS заключается в возможности анализирования системой состояния каждого колеса в отдельности, выбирая наиболее подходящее давление и не допуская блокировки. Торможение до полной остановки обеспечивается давлением, возникшем в тормозном приводе.

На полноприводных и заднеприводных автомобилях установлен единственный датчик, располагающийся на задней оси: данные в главный блок, отвечающий за управление, поступают с самого ближнего колеса, а сигнал, задающий требуемый уровень давления, отправляется сразу всем колесам.

Существует три возможных режима работы устройства, занимающегося управлением клапанами:

  1. если впускной клапан находится в открытом состоянии, а выпускной – в закрытом, давление будет возрастать, поскольку отсутствуют препятствия этому;
  2. впускной клапан может оставаться закрытым после получения соответствующего сигнала, что обеспечивает сохранение неизменного уровня давления;
  3. выпускной клапан открывается, а впускной закрывается, что способствует снижению давления.

Наличие этих режимов работы гарантирует, что повышение или уменьшение давление будет происходить плавно. Когда в работе системы АБС возникают какие-либо проблемы, тормозной механизм начинает функционировать без её участия, а на панели загорается соответствующее уведомление.

Проверка на Ford Focus 2

Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про магнитолы для автомобилей

Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.

Далее разъединяем колодку проводов, идущих от датчика. Визуально оцениваем состояние оплетки и проводов, на них не должно быть потертостей и других видов повреждений.

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.

На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.

Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов

Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.

При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.

Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.

Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.

Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.

Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

Проверка датчика

Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: при торможении происходит блокировка колес. Если на приборной панели загорелась надпись и не гаснет, то надо срочно обращаться в сервис.

Датчик индукционного типа представляет собой индукционную катушку, которая работает в паре с зубчатым металлическим диском, находящимся на ступице колеса. Часто причиной неисправности является обрыв провода. Именно эту неисправность мы определяем с помощью тестера, паяльника и пинов для ремонта. Пины присоединяются на разъемы и тестером измеряется сопротивление датчика абс, которое должно находится в пределах, указанных в руководстве по эксплуатации. Если сопротивление стремится к нулю, то это говорит о наличии короткого замыкания. Если стремится к бесконечности, значит есть обрыв в цепи.

Затем проверяется колесо и проверяется сопротивление, оно должно меняться, в этом случае датчик исправен. Если при осмотре обнаружены обрывы, их надо починить. Разрывы надо соединять только с помощью пайки, а не скрутки, чтобы избежать новых разрывов, окисление и т.д. Каждое устройство имеет свою маркировку, цвет проводов и полярность. Надо придерживаться этих данных.

Если датчик поломан, надо выяснить, как снять датчик абс, и сделать его замену. При выборе прибора надо прежде всего ориентироваться на качество.

Для полной диагностики датчиков, надо не только проверить тестером контакты самого устройства, но следует также прозвонить всю его проводку. Одной из причин некорректной работы является нарушение целостности проводки. Если устройства работают исправно, то показатели сопротивления такие:

  • ножка – датчик абс передний правый (7 – 25 Ом);
  • уровень сопротивления изоляции – свыше 20 кОм;
  • ножка – датчик abs задний правый (6-24 Ом).

Многие автомобили имеют систему самодиагностики. В них на информационный экран выводятся коды ошибок, которые можно расшифровать с помощью инструкции по эксплуатации.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

  1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
  2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
  3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Назначение и принцип работы датчика АБС

Антиблокировочная система появилась на автомобилях в 70х годах, значительно повысив их безопасность при экстренном торможении. ABS состоит из блока управления, гидравлического блока, колесных тормозных механизмов и сенсорных датчиков числа оборотов. Главное устройство системы – это блок управления, в который поступают и обрабатываются сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, выполняющего роль управления.

При сильном нажатии на педаль тормоза датчик определяет, что колесо заблокировано, и посылает сигнал о сокращении тормозного усилия, после чего давление тормозной жидкости падает и колесо разблокируется. При отсутствии разжатия тормозных колодок процесс повторится, пока не будет достигнут необходимый результат. Так, работа АБС представляет собой цикл: торможение – анализ – торможение. Сам датчик контролирует скорость вращения колеса.

Срабатывание системы происходит мгновенно, еще до блокировки колеса, что отображается поступлением сигнала на панель приборов и ощущается характерными толчками в тормозной педали. При возникновении поломки, тормозная система сохраняет работоспособность и работает в обычном режиме.

Как выполняется проверка?

Если на приборной панели горит ошибка ABS или тормозной системы, то не всегда причина кроется в самом датчике ABS. Что бы точно выявить причину неисправности рекомендуется провести комплексную диагностику автомобиля. Для экономии бюджета и времени наиболее предпочтительным вариантом будет самостоятельная диагностика с помощью ODBII сканера.

Если бюджет ограничен и вы не хотите тратить больших сумм на приобретение устройства, рекомендуем обратить внимание на адаптер корейского производства Scan Tool Pro Black Edition. Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему)

Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени


Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему). Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени.

Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

  1. Поставьте автомобиль на ровную площадку и зафиксируйте противооткатными упорами. Ручной тормоз включать не следует.
  2. Поднимите домкратом заднее колесо и снимите его. Обнаружив жгут проводов, идущих к датчику в ступице, отыщите разъем и рассоедините его. Тщательно прочистите все контакты, лучше – специальной жидкостью.
  3. Включите мультиметр на измерение сопротивления и выполните замер в колодке, идущей от датчика. В зависимости от марки авто величина должна составлять от 500 Ом до 1,4 кОм.
  4. Возьмитесь за барабан или диск рукой и покрутите его, следя за показаниями тестера. Сопротивление должно меняться.
  5. Переведите прибор в режим измерения напряжения и включите зажигание. Проверьте присутствие постоянного тока со стороны блока управления, присоединив мультиметр ко второй части разъема.
  6. Операцию повторите на всех колесах.


На различных моделях автомобилей разъем может находиться в разных местах – прятаться под днищем либо пластиковой защитой. Чтобы обнаружить колодку, прощупайте жгут проводов вручную.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

  1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
  2. Осмотрим и проверим:
    • целостность разъёмов;
  3. проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
  4. загрязнение детали, возможные внешние механические повреждения;
  5. фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

  1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
  2. Снимаем колесо, если оно препятствует доступу к устройству.
  3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
  4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

    Подключаем ПИН к тестеру и контактному гнезду датчика

  5. Замеряем сопротивление (тестер в режиме омметр) на контактах устройства. Сверяем показания прибора с руководством по эксплуатации авто, где должны быть указаны требуемые параметры.
  6. Проверяем электрическую цепь, прозвонив проводку датчика на предмет возможного короткого замыкания.
  7. Прокручиваем колесо вручную и одновременно замеряем сопротивление — показания тестера должны меняться в зависимости от скорости вращения.
  8. Переключаем тестер в режим «вольтметр» и замеряем напряжение на датчике — прокручиваем колесо с частотой 1 об/сек, контролируя показания прибора. Оптимальными считаются параметры напряжения от 0,25 до 1,2 V, но при этом следует учитывать, что повышение скорости вращения колеса обязательно их увеличивает.

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

  • ниже минимального порога − датчик неисправен;
  • приближается к нулю − короткое замыкание;
  • нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
  • бесконечность либо показания отсутствуют — обрыв провода.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Для диагностики датчика АБС осциллографом необходимо:

  1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
  2. Найти сенсорный датчик и отсоединить верхний разъём детали.
  3. Подключить к контактному гнезду осциллоскоп.

    Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

  4. Вращать подвешенное колесо (подняв автомобиль на домкрате или подъёмнике) с постоянной частотой 2–3 оборота в секунду.
  5. Засечь амплитуду колебаний сигнала на дисплее устройства.
  6. Вращать второе колесо оси и аналогично засечь колебания.

Об исправности датчика АБС свидетельствует:

  • одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
  • отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
  • сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Подводим итоги

Существует множество поломок, которые могут затрагивать систему ABS. Но самым распространенным вариантом неисправностей является поломка датчика. Если антиблокировочная система на вашем автомобиле демонстрирует проблемы, первым делом выполните проверку датчиков. Существует несколько методов проверки правильной работы данных деталей, потому вы можете выбрать наиболее удобную возможность тестирования. Тем не менее, одна лишь диагностика делу не поможет, придется исправлять возникшие неполадки.

Сегодня вы можете найти и приобрести датчики АБС любых производителей. Можно найти как простые детали для замены заводских датчиков, так и оригинальные элементы системы по весьма демократичным ценам. И подбор в данном случае будет играть очень большую роль. Используйте заводские каталоги, чтобы выбрать датчики, которые полностью подходят для вашего автомобиля и соответствуют функциям системы ABS. Чтобы антиблокировочная система не мешала качественной эксплуатации автомобиля, а помогала выполнять важные задачи при торможении, следите за исправностью датчиков и вовремя выполняйте диагностические и ремонтные работы. Тем более, датчики этой системы вы можете поменять и самостоятельно. Как часто ABS показывает проблемы в вашем автомобиле?

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
