Как правильно установить и подключить в авто пищалки к магнитоле (колонкам) без кроссовера

Расположение компонентных источников звука

Качество звучания соосных колонок удовлетворяет большинство автомобилистов, но не всех. Конструктивный недостаток коаксиального звука в том, что высокочастотные твитеры размещаются в малодоступных местах вместе с фронтальными динамиками. Для преодоления этого недостатка используют компонентные системы с разнесёнными в пространстве колонками.

Особенности распространения звука высокой частоты требуют, чтобы, во-первых, пищалки были ориентированы в сторону слушателя, и, во-вторых, между ними и ухом отсутствовали препятствия.

Из-за особенностей компоновки автомобильного салона трудно выбрать идеальное место для расположения твитеров. Наиболее приемлемый компромисс между ценой и качеством — размещение динамиков низкой и средней частоты на штатном месте и вынос высокочастотных головок на торпедо или в переднюю стойку.

Подключение твитеров

Порядок монтажа компонентных динамиков приведён ниже:

При выключенном аккумуляторе установите кроссоверы в защищённом от пыли, влаги и вибрации месте. Подключите разделительные фильтры напрямую к выходу магнитолы. Уложите провода под обшивку.

Устанавливая кроссоверы, убедитесь в том, что они будут надёжно защищены от пыли, влаги и вибрации

Подключите твитеры к кроссоверам по временной схеме без крепления.
При отсутствии кроссоверов подсоедините высокочастотные динамики параллельно основным через включённый в разрыв цепи конденсатор (не используйте электролитический) ёмкостью около 1–1,5 мкФ.
Подайте питание и подберите наиболее приемлемое место для монтажа высокочастотных динамиков, ориентируясь по качеству звука. Отключите аккумулятор.
По необходимости просверлите отверстия в панели под твитеры. При использовании корпусных динамиков закрепите их в выбранном месте, проложите провода и подключите к кроссоверам.

Если решено использовать корпусные динамики, надёжно закрепите их по углам торпедо

Установка и подключение

Чтобы выполнить монтаж, и установить колонки требуется сделать следующее (примером взята установка в дверях):

1. После снятия обшивки с дверей в месте, где будет устанавливаться колонка, проделывается отверстие соответствующего диаметра.
2. Далее необходимо проложить провода. Если отверстия для них отсутствуют – их необходимо сделать самостоятельно, используя дрель. Требуется исключить контакт кабеля с металлическими частями автомобиля (для этого необходимо использовать гофру или прокладочные кольца). В большинстве случаев провода укладываются параллельно штатной проводке – это позволяет избежать проблем в будущем и добиться максимальной безопасности. В дверях необходимо укладывать провода так, чтобы при открытии и закрытии двери кабель проворачивался, а не изгибался. После проведения проводов требуется провести проверку мультиметром на наличие коротких замыканий (измерить сопротивление, которое должно составлять 3-4 Ом).
3. Динамик крепится к обшивке на двухсторонний скотч.
4. Выполнив все вышеописанные действия, требуется правильно подключить колонки к системе. Необходимо помнить, что возможны разные способы подключения, но рекомендуется подключать колонки к кроссоверу или фильтру частот для того, чтобы достичь лучшего звучания. Ещё один рекомендуемый способ – подключение через усилитель. Потребуется протянуть провода от него до пищалок. Подключение необходимо осуществлять только по схемам подключения (в зависимости от способа) и не отклоняться от них.
5. Требуется проверить работу оборудования и провести его настройку. Если всё сделано правильно – устройства будут работать нормально.
6. Установить разобранные детали на место и закрепить.

Итог: установить твитеры в автомобиль не сложно и это может сделать любой автовладелец. Но если соответствующего опыта нет, а изучать самостоятельную установку не хватает времени или есть сомнения в успехе – лучше обратиться к специалистам или в автосервис.

Многие владельцы авто оснащают свои транспортные средства музыкальными системами

Чтобы уровень качества звучания доставлял удовольствие, важно выбрать хорошие динамики, установить их в заранее заготовленные или заводские пазы в авто и выяснить, как подключить пищалки в авто от магнитолы

Правильный выбор динамиков и магнитолы

Для установки в салон автомобиля предназначено, прежде всего, специализированное звуковое оборудование. Производители автомобильных колонок учитывают не только качество звучания, но также непростые условия эксплуатации: вибрацию, запылённость, перепады температуры и прочее.

Можно ли ставить в автомобиль бытовые или эстрадные колонки

Компьютерные и концертные громкоговорители рассчитаны на более щадящие условия. В автомобиле они, скорее всего, долго не проживут.

Кроме того, компьютерным колонкам обычно требуют не только источник звука, но и отдельное питание, без которого они работать не станут, тогда как автомобильные динамики подключаются только к выходу усилителя или магнитолы.

Как правило, колонки целесообразно покупать там, где есть возможность оценки качества звука. Внешний вид не играет особой роли, так как в салоне автомобиля динамики обычно укрыты декоративной сеткой или решёткой.

Выбор подходящих динамиков для авто заключается в определении базовых требований к ним и сопоставлении технических характеристик нескольких моделей одной ценовой категории

Замена штатных громкоговорителей своими руками

Наименее затратный как по деньгам, так и по усилиям способ улучшения звука в салоне автомобиля — замена штатных широкополосных колонок двух- или трёхполосными коаксиальными.

Стандартное место «родных» динамиков — нижний передний угол дверей. Для замены желательно подобрать колонки такого же размера, что и штатные. Динамики большего диаметра, как правило, звучат лучше, но под них понадобится расширять установочное отверстие в двери.

Инструменты для установки

Для замены колонок может понадобиться следующий инструмент:

• электролобзик,
• электродрель,
• отвёртки крестообразная и плоская,
• нож,
• паяльник,
• пассатижи,
• набор автомобильных ключей,
• съёмник панелей,
• напильник,
• изоляционная лента,
• пластиковые хомуты для крепления проводов.

Видео: учимся самостоятельно подключать динамики к автомагнитоле

Как подключить

Процесс установки и подключения пищалок в магнитоле включает следующие этапы:

1. Демонтаж обшивки дверей. Декоративные элементы удаляются путем снятия саморезов и фиксаторов. В зависимости от конструкции авто может понадобиться отсоединение ручек и других деталей. При снятии стеклоподъемного механизма могут возникать проблемы. Для этого используют съемник или простую отвертку.
2. Высверливание отверстий под пищалки. К обшивке детали крепятся с помощью двустороннего скотча.
3. Прокладка кабелей. В боковой части двери делают ходы. Чтобы увеличить срок службы системы, нужно проложить провода так, чтобы они проворачивались при эксплуатации автомобиля. Первое отверстие выводят на кузов, второе — на торцевую часть двери. Провод защищают от повреждения путем установки гофры. Кабели выводятся на приборную панель, где располагается автомагнитола. Правильно подключается провод с оставлением небольшого запаса.
4. Проверка кабелей. После прокладки проводку осматривают на наличие замыкания. Для этого используют мультиметр. Если признаков короткого замыкания не обнаруживается, переходят к измерению сопротивлений динамиков. Нормальным считается показатель в 3-4 Ом.
5. Подключение акустики к колонкам. Если динамик подключается прямым способом, могут возникать перебои в работе системы. С автомагнитолы подаются сигналы одинаковой частоты, поэтому звук будет иметь низкое качество. Правильным является использование фильтра и конденсатора. Провода можно подсоединить и без кроссовера. Подключается динамик в соответствии с распиновкой колонок. Места скруток изолируют.
6. Тестирование системы. После подключения обязательно проводится проверка. Если неисправности не выявляются, провода фиксируются, обшивка устанавливается на место. Монтаж рупорных твитеров может осложняться большими размерами деталей.

Как и где установить

Установить в машину пищалки можно, используя следующие варианты размещения:

• Уголки зеркал. Твитеры не будут создавать помех при поездках, они хорошо впишутся в интерьер любого автомобиля.
• Приборная панель. Твитеры в таком случае можно закрепить, используя двухсторонний скотч.
• Подиумы. Может применяться 2 варианта фиксации. В первом случае твитеры устанавливают в штатный подиум, идущий в комплекте с пищалкой. Во втором случае подставка изготавливается своими руками. Этот вариант считается более сложным, однако он обеспечивает хороший результат.

При отсутствии соответствующих навыков подключение системы автомобильного звука следует доверить специалисту.

Качество автозвука зависит как от класса воспроизводящей аппаратуры, так и от свойств колонок

Последние важно не только правильно выбрать по характеристикам, но и разместить в салоне автомобиля так, чтобы использовать их возможности по максимуму. Чтобы оснастить авто качественным звуком необязательно обращаться к профессионалам

Подключить пищалки к магнитоле своими руками по силам практически любому водителю.

Как подключить

Процесс установки и подключения пищалок в магнитоле включает следующие этапы:

1. Демонтаж обшивки дверей. Декоративные элементы удаляются путем снятия саморезов и фиксаторов. В зависимости от конструкции авто может понадобиться отсоединение ручек и других деталей. При снятии стеклоподъемного механизма могут возникать проблемы. Для этого используют съемник или простую отвертку.
2. Высверливание отверстий под пищалки. К обшивке детали крепятся с помощью двустороннего скотча.
3. Прокладка кабелей. В боковой части двери делают ходы. Чтобы увеличить срок службы системы, нужно проложить провода так, чтобы они проворачивались при эксплуатации автомобиля. Первое отверстие выводят на кузов, второе — на торцевую часть двери. Провод защищают от повреждения путем установки гофры. Кабели выводятся на приборную панель, где располагается автомагнитола. Правильно подключается провод с оставлением небольшого запаса.
4. Проверка кабелей. После прокладки проводку осматривают на наличие замыкания. Для этого используют мультиметр. Если признаков короткого замыкания не обнаруживается, переходят к измерению сопротивлений динамиков. Нормальным считается показатель в 3-4 Ом.
5. Подключение акустики к колонкам. Если динамик подключается прямым способом, могут возникать перебои в работе системы. С автомагнитолы подаются сигналы одинаковой частоты, поэтому звук будет иметь низкое качество. Правильным является использование фильтра и конденсатора. Провода можно подсоединить и без кроссовера. Подключается динамик в соответствии с распиновкой колонок. Места скруток изолируют.
6. Тестирование системы. После подключения обязательно проводится проверка. Если неисправности не выявляются, провода фиксируются, обшивка устанавливается на место. Монтаж рупорных твитеров может осложняться большими размерами деталей.

Как и где установить

Установить в машину пищалки можно, используя следующие варианты размещения:

• Уголки зеркал. Твитеры не будут создавать помех при поездках, они хорошо впишутся в интерьер любого автомобиля.
• Приборная панель. Твитеры в таком случае можно закрепить, используя двухсторонний скотч.
• Подиумы. Может применяться 2 варианта фиксации. В первом случае твитеры устанавливают в штатный подиум, идущий в комплекте с пищалкой. Во втором случае подставка изготавливается своими руками. Этот вариант считается более сложным, однако он обеспечивает хороший результат.

Читать дальше: Самоделки из классики ваз При отсутствии соответствующих навыков подключение системы автомобильного звука следует доверить специалисту.

Многие владельцы авто оснащают свои транспортные средства музыкальными системами

Чтобы уровень качества звучания доставлял удовольствие, важно выбрать хорошие динамики, установить их в заранее заготовленные или заводские пазы в авто и выяснить, как подключить пищалки в авто от магнитолы

Каким должен быть подиум

Как следует из изложенного выше, подиум для среднечастотника или мидбаса не простой декоративный элемент, а необходимый компонент аудиосистемы, влияющий на качество звучания. Чтобы эффективно выполнять возложенную на него задачу — гашение ненужных вибраций — подиум должен быть тяжёлым. Чем тяжелее, тем лучше.

Чтобы деталь была тяжёлой, её следует изготовить из соответствующего материала. Но на практике чаще всего используют фанеру, так как её несложно обрабатывать в домашних условиях.

Фанера — относительно лёгкий материал. Для увеличения веса подиумы делают по возможности большими. Конечно, учитывая особенности салона автомобиля.

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко. Наиболее же дешевым вариантом является бумажная мембрана.

Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.

Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

Твитер-пищалка в авто

Особенности подключения

Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.

Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре. То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.

Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.

Как правило, конденсатор уже присутствует в составе акустической системы, поэтому в дополнительном приобретении не нуждается. Подумать об его покупке следует в том случае, если владелец решил обзавестись бывшей в употреблении магнитолой, и не нашёл конденсатор в комплекте твитера. Выглядеть он может следующим образом:

• Специальная коробочка, на которую подаётся сигнал и далее передается напрямую к пищалкам.
• Конденсатор смонтирован на проводе.
• Конденсатор встроен непосредственно в сам твитер.

Если вы не увидели ни одного из перечисленных вариантов, следует докупить конденсатор отдельно и установить своими руками. В радиомагазинах их ассортимент велик и многообразен.

Диапазон фильтруемых частот зависит от типа установленного конденсатора. Например, владелец может установить конденсатор, который будет ограничивать диапазон частот,подаваемых для колонок на уровне трех или четырех тысяч герц.

Обратите внимание! Чем выше частота сигнала, подаваемого на твитер, тем большей детализации звука можно добиться. При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц. При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц

При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц.

Подключение

Подключение твитера выглядит следующим образом, он подключается на прямую к динамику который расположен у вас в двери плюс твитера подключается к плюсу динамика а минус к минусу, при этом конденсатор должен присоединяться к плюсу. Это практический совет для тех, кто не знает, как подключить твитеры без кроссовера.

Альтернативный вариант подключения, это — использование кроссовера. В некоторых моделях акустических систем для авто он уже имеется в комплекте. Если отсутствует,можно приобрести его отдельно.

Как подключить пищалки к колонкам

Современные модели акустических систем обладают хорошими показателями звучания и качества воспроизведения аудиофайлов. Их работы вполне достаточно для обеспечения прослушивания любимых песен. Однако, прогресс не стоит на месте, и с каждым годом в мире высоких технологий появляются новые разработки, позволяющие добиться лучших результатов и параметров системы для создания приятного и насыщенного звучания. Если вам достаточно набора функций при покупке модели стандартной комплектации, можете выбрать популярную фирму, подобрать идеальное соотношение цены и качества и приобрести продукцию. При желании получить максимум от техники рекомендуется купить дополнительное оборудование. В нашей статье мы поговорим об одном из вариантов повышения характеристик звука с помощью использования пищалок.

Навигация по записям

Большинство производителей изготовляют собственные переходники для стандарта ISO, так что в продаже можно найти множество различных штекеров.
Но это в идеале. Теперь можно поставить акустику на её постоянное место в машине и подключить электропроводку.
Неправильное подключение автомагнитолы вызывает следующие проблемы: Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
Теперь проверяем работу всей акустической системы. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Но как бы кто ни рассказывал, а когда сам все сделаешь своими руками намного приятнее. Одни рекомендуют делать так, иные иначе, но в едином они правы — это электрическая цепь — законы физики.
Такой вариант не является верным, поскольку не обеспечивается требуемая жёсткость. Чтобы подключить задние колонки к магнитоле в машине, специалисты рекомендуют прокладывать провод по одной ее стороне. Простая схема подключения магнитолы. На этой фотографии изображен средневысоко частотный громкоговоритель, состоящий из трех динамиков.

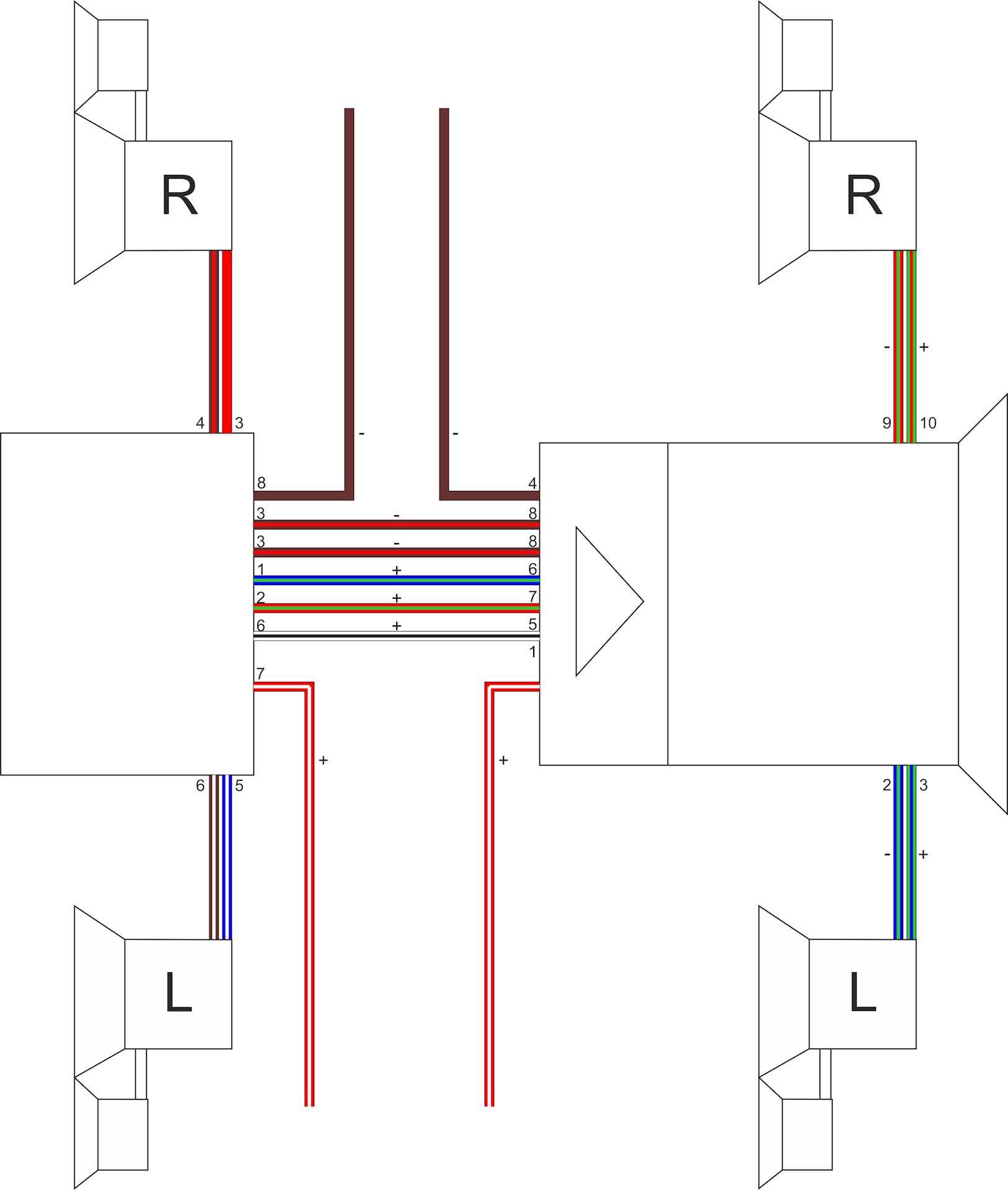

Основные аспекты подключения динамиков к автомагнитоле

Важно маркировать провода, особенно если используются кабели одного цвета. Если размер автомагнитолы меньше на несколько миллиметров, чем окно отсека, то такой вопрос решается легко

Разберемся, какие штекеры могут использоваться для монтажа. За подключение к автомагнитоле акустических динамиков отвечают такие провода: FL — передний левый, RL — задний левый, RR — задний правый. Для каждого отдельного авто характерны оригинальные переходники, с помощью которых должны подключаться колонки к магнитоле в авто.

Минусовой провод может быть общим для боковых либо фронтальных колонок до 20 Вт. Для всех моделей они в принципе похожи и имеют вид как на фото. Сделал отверстие отверткой с молотком Далее выкручиваем выламываем пассатижами нужное по размерам отверстие и аккуратно выравниваем его кусачками Далее подключаем провода к колодке за магнитолой, у меня магнитола вылезает без проблем, просто нужно поддеть отверткой Вот схема подключения колонок в калине Я временно сделал так: оголил нужные провода и обмотал моей проводкой все работает! Акустичекие системы разделяются на широкополосные, коаксиальные и компонентные. Там можно найти схематическое изображение правильного подсоединения в соответствии с фазами.
Как подключить автомобильный усилитель

Как подключить динамики на переднюю или заднюю дверь

Случается, что новая колонка, совпадая со старой по диаметру, не «садится» на штатный подиум (кольцо или выступ) либо оказывается толще и начинает слишком выпирать. Иногда подставка напрочь отсутствует. В этом случае следует действовать следующим образом:

1. Установите новый подиум: он необходим для того, чтобы приподнять динамик, если последний упирается в дверные механизмы. Также он играет роль жёсткой и упругой опоры диффузора, улучшает диаграмму направленности, предотвращая «уход» звука под обшивку. Подиум можно купить там же, где и колонки, или изготовить его самостоятельно.
2. В качестве основания используйте подходящие пластиковые корпуса неисправных динамиков либо изготовьте подиум лобзиком из фанеры. По необходимости выпилите несколько колец и склейте их между собой.

   Подиум из древесины желательно пропитать защитным составом и покрыть герметиком

3. Перед монтажом подиум из древесины желательно пропитать защитным составом и покрыть герметиком. Колонка крепится к основанию через тонкую резиновую прокладку.
4. Если диаметр новой колонки больше старой, предварительно расширьте посадочное отверстие с помощью лобзика, дрели и напильника.
5. Подключите соединительный разъем, закрепите колонку шурупами или болтами с гайками на подиуме. Соберите дверь в порядке, обратном её разборке.

Как подключить пищалки?

Забыл добавить пищалки оригинал

кроссоверы расчитываются для конкретных динамиков.

Аяврик2010

купи комплект динамиков и кроссоверов. Залез в дверь ипса, нет там кроссоверов, последовательно с ВЧ динамиком висит неполярный конденсатор 4.7мкФ

Видел этот апгрейд у штук десяти японцев в бортовиках.

на данных картинках одноэлементные фильтра, самые простые. и при расчете, например, при мощностях порядка 20…50 Ватт, на пищалки оптимально использовать конденсатор на 5…20 мкФ. рекомендуют же на пищалки ставить Т-образные фильтра, чтобы низкие частоты вообще исчезли.

))))))))))) по вашему электротехники берут сначала динамики, а потом под них собирают усилитель, фильтра. ))))))))) фильтра расчитываются от выходного напряжения и сопротивления. их суть в том, чтоб убрать низкие частоты до нуля, а потом уже подбирают динамик. кондер — это без заморочек, но он полностью не уберет низкие частоты, а только приглушит их. и долже он быть не менее 5 микрофарад — это при самой тухлой акустике. а если у автора еще и саб есть, то и на дверные динамики надо ставить фильтра средней частоты, для звука.

Инструкция по подключению

Если в автомобиле отсутствуют отверстия под провода, то их придется создавать своими руками. При этом следует избегать взаимодействия проводов с металлическими элементами. Для этого цели применяются резиновая гофра или кольца-прокладки.

Во время протягивания проводов рекомендуется их промаркировать на «задние» и «передние». Это позволит избежать путаницы при возникших проблемах с распиновкой колонок.

Чтобы установить в машину пищалки, следует придерживаться основных этапов монтажа:

1. Снятие блока управления и декоративного покрытия. Обшивка на дверях чаще всего крепится посредством саморезов или клип. Для этого нужно воспользоваться отверткой.
2. После подбора места для установки пищалок к магнитоле следует проделать отверстие в обшивке.
3. К обшивочному материалу твитер можно прикрепить с помощью двухстороннего скотча.
4. Подключение акустики — один из наиболее ответственных этапов работы. При этом следует не допустить ошибок, используя прямое подключение динамиков к автомобильной магнитоле. Подобное соединение не совсем правильное, т. к. звук на выходе с магнитолы должен идти на твитеры через усилитель и сабвуфер. Это хорошее решение, если твитеры поставляются без фильтра частот. При наличии этого прибора акустические кабели проводятся через него.
5. Провода необходимо подключать к колонкам, руководствуясь указанной в инструкции схемой. В процессе подключения следует регулярно проверять изоляцию проводов.
6. После подключения требуется проверить работоспособность аудиосистемы. При отсутствии проблем обивка ставится на место, а все кабели закрепляются.

Установка в автомобиле пищалок делается несложно. С этой работой могут справиться многие автомобилисты. При отсутствии опыта или при наличии сомнений в успехе лучше обратиться за помощью к специалистам.

• Переходник для автомагнитолы
• Подключение сабвуфера к магнитоле без усилителя
• Как настроить музыку в машине
• Как правильно подключить магнитолу в машине

Какие колонки бывают

На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Чтобы получить действительно качественный звук, нужно выяснить, какие типы динамических головок существуют. Условно их подразделяют на:

• широкополосные;
• коаксиальные;
• компонентные.

Широкополосные динамики воспроизводят весь спектр звуковых частот, который способен воспринять человеческий слух. Именно такой акустикой в большинстве случаев комплектуются сегодня автомобили с завода. Если же вы являетесь любителем хорошего звука, то предпочтение следует отдать коаксиальным динамическим головкам. Комплект состоит из нескольких колонок, монтаж которых осуществляется по одной оси. Весь спектр частот, разделённый на низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ), воспроизводится отдельными динамиками. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Для любителей музыки высокого качества с мощными НЧ, следует рассмотреть компонентную систему, которая, как правило, используется в качестве фронтальных динамиков. Помимо разных типов акустических систем, динамики разделяют по типоразмерам, выбор которых зависит от места установки и от преследуемых целей.

Акустичекие системы разделяются на широкополосные, коаксиальные и компонентные. Отдавать предпочтение тем или иным динамикам нужно в зависимости от преследуемых целей

Для чего предназначены пищалки

В автомобильных акустических системах довольно часто используются пищалки или твитеры. Основное их назначение — воспроизводить звуки высокой частоты. Приобрести элементы можно как отдельно, так и в комплекте с многокомпонентной системой. По внешнему виду такие устройства представляют собой небольшие динамики, которые способны улучшить звук в автомобиле, сделав его ещё звонче и объёмнее. Устанавливают их, как правило, сзади или спереди, что зависит от используемой схемы акустической системы.

Пищалки в автомобиле предназначены для воспроизведения звуков высокой частоты, а устанавливают их в боковые стойки лобового стекла, двери, на торпедо

Установка и подключение твитеров.

Прежде чем приступить к выбору модели твитеров, будет нелишне определиться с местом их установки. Установка твитеров имеет несколько особенностей, о которых нельзя забывать, чтобы не разочароваться в их приобретении:

• человеческое ухо очень хорошо определяет направление на источник высокочастотного звука, поэтому твитеры не должны располагаться на большом расстоянии от соответствующих широкополосных динамиков. Если пренебречь этим требованием, может возникнуть «плавающий» стереоэффект, при котором кажущееся направление на источник звука будет меняться в зависимости от частоты. Максимально допустимым расстоянием считается 6 дюймов – около 21 см. Исходя из этого и следует выбирать место расположения твитера.
• если у вас установлены задние СЧ-динамики и они играют на одинаковой с передними громкости, твитеры следует установить и сзади – для предотвращения того же «плавающего» стереоэффекта
• если место установки твитера ближе к уху водителя, чем место установки широкополосного динамика, твитер следует выбирать с меньшей, чем у основного динамика, чувствительностью, иначе верхние частоты будут «задавливать» громкостью остальные

Звуковая картина для водителя и пассажира одинакова и сбалансирована, так как отклонения от осей твитеров для обоих ушей как водителя, так и пассажира тоже одинаковы. Звуковая картина сбалансирована и для водителя и для пассажира, но водитель получает более качественный и громкий звук

многие твитеры имеют довольно узкую диаграмму направленности, т.е., качество звука заметно ухудшается при смещении уха от оси направления. Поэтому оба твитера либо направляют прямо в уши водителя, либо в точку между передними сиденьями – тогда отклонение от осей обоих твитеров одинаковы, что для водителя, что для пассажира. между твитером и слушателем не должно быть препятствий высокочастотный звук твитера хорошо отражается от стекол автомобиля, поэтому располагать твитеры надо так, чтобы отражения звукового конуса от стекол не попадали в уши слушателя, искажая звуковую картину. Представьте, что вместо твитера вы ставите фонарик и установить его надо так, чтобы отражение света от этого фонарика ни в одном из стекол не было видно не обязательно располагать твитер строго напротив уха, но стоит поднять его повыше – для уменьшения отражений, которые могут возникнуть (и ухудшить качество звука) при установке твитера в двери или в нижней части приборной панели

В данном случае варианты 3 и 4 — не самые удачные из-за того, что часть звукового конуса от левого твитера перекрываются рулевым колесом.

Исходя из перечисленных требований, наиболее удачными местами установки твитеров являются двери, уголки зеркал, приборная панель, боковые стойки.

Подключение твитера также имеет свои особенности – твитеры не любят, когда на них подается низкочастотный сигнал, особенно – НЧ сигнал с большой амплитудой. Если вы подключаете твитеры не к срезающему низкие частоты кроссоверу усилителя, а к широкополосному выходу магнитолы, то «пищалка» может быстро выйти из строя.

Поэтому большинство твитеров снабжается простейшим кроссовером – обычным конденсатором, достаточно эффективно фильтрующим низкочастотные колебания. Как правило, такой конденсатор входит в комплектацию самого твитера и либо уже припаян к клемме, либо к монтажным проводам, с помощью которых следует производить подсоединение твитеров к усилителю (магнитоле). Перед подключением твитеров убедитесь, что конденсатор присутствует в цепи каждого твитера, иначе первое же включение акустики может оказаться для твитеров последним. Если конденсаторов нет, не беда – их можно подобрать, воспользовавшись формулой

и припаять их к плюсовым клеммам твитера.

Выбор высоты для монтажа

Именно твитеры являются головной болью, даже опытных инсталляторов. Эти маленькие динамики необходимо не только установить в нужное место, но и выбрать правильный угол, для того, чтобы сцена формировалась верно. Более крупные низкочастотные динамики устанавливаются всегда в одно место – это двери. Даже производители компонентных динамиков не могут точно определить, где лучше будет играть высокочастотник.

Поэтому в комплекте прикладывают несколько видов крепежей. Популярный вариант — это «чашка». Она предназначена для установки твитера в авто либо на стойку, либо на торпедо. Также в комплекте может идти корпус, для установки к поверхности. Наиболее дорогие варианты ВЧ динамиков могут вращаться внутри корпуса для более точной направленности.

Главной причиной, по которой установке в авто уделяется такое внимание, является его задача. Дело в том, что высокочастотные динамики являются одним из наиболее важных компонентов для формирования качественного звука в автомобиле

Особенно важно, если система состоит из двух компонентов. В этом случае выставление звуковой сцены напрямую зависит от ВЧ

Что касается трехполосных систем, то здесь больших проблем еще больше, т.к. добавляется СЧ звено. Оно намного крупнее и требует закрытого объема.

Ни один мастер не сможет вам сказать, куда именно в вашем случае нужно устанавливать «пищалки». Поэтому, искать место для монтажа нужно с нуля. Для определения верного месторасположения нужно пользоваться качественными записями, на которых записан монотонный голос. Чаще всего на практике пользуются проверочным диском для тестирования. Он содержит специальные записи, которые позволяют выбрать правильное место для размещения твитеров.

Для начала нужно выставить высоту сцены, а значит определить высоту расположения твитеров. Если ВЧ динамик установить слишком высоко, будет рассогласование с СЧ/НЧ динамиками. Чем они ближе, тем проще их заставить играть слитно. Если же ВЧ динамик установить слишком низко, то это отрицательно скажется на высоте музыкальной сцены.
